9 মিমি × 4.5 মিমি পৃষ্ঠ-মাউন্ট প্যাকেজ
বহিরাগত বর্গ তরঙ্গ ড্রাইভ সহ 2700Hz অনুরণিত ফ্রিকোয়েন্সি
16Ω কুণ্ডলী প্রতিবন্ধকতা
মিন. 3Vo-p, 2700Hz, 50% ডিউটি সাইকেলে চালিত হলে 85dB সাউন্ড প্রেসার
2-4Vo-p অপারেটিং রেঞ্জ
কালো নরাইল হাউজিং

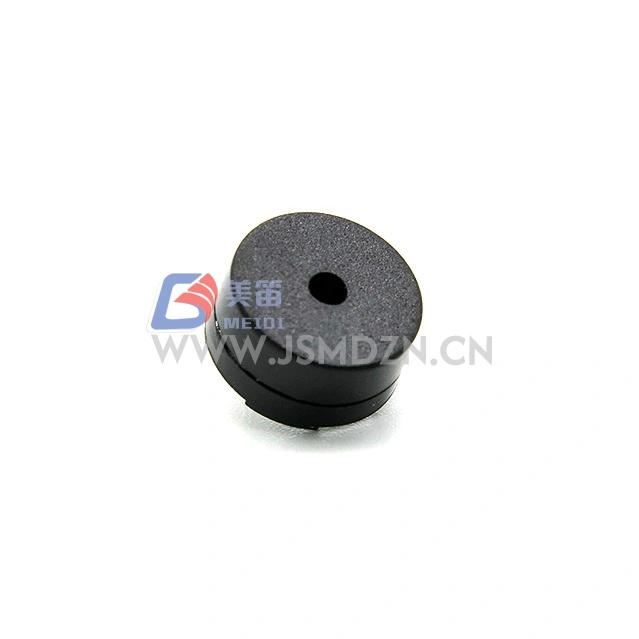

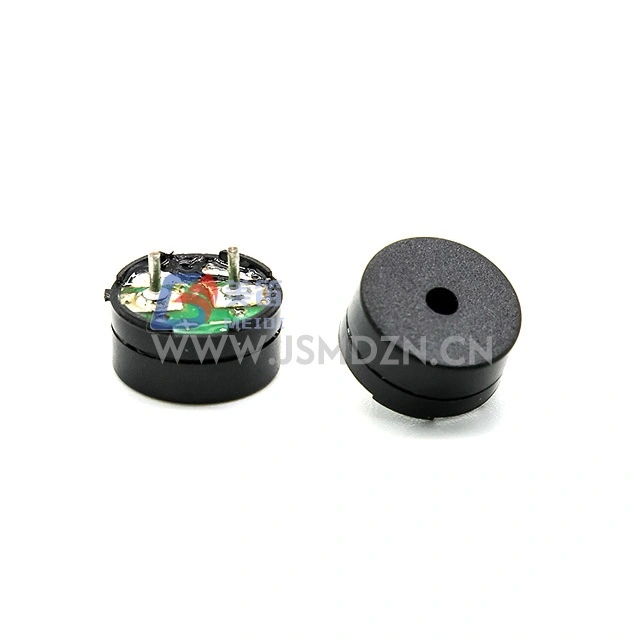

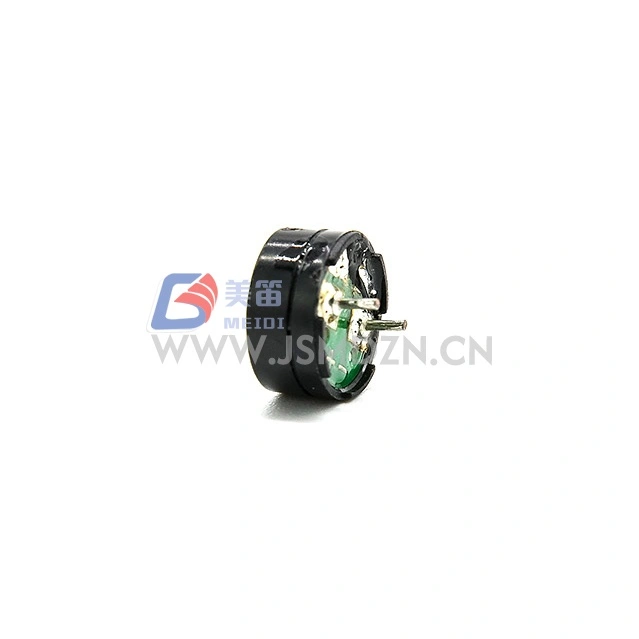

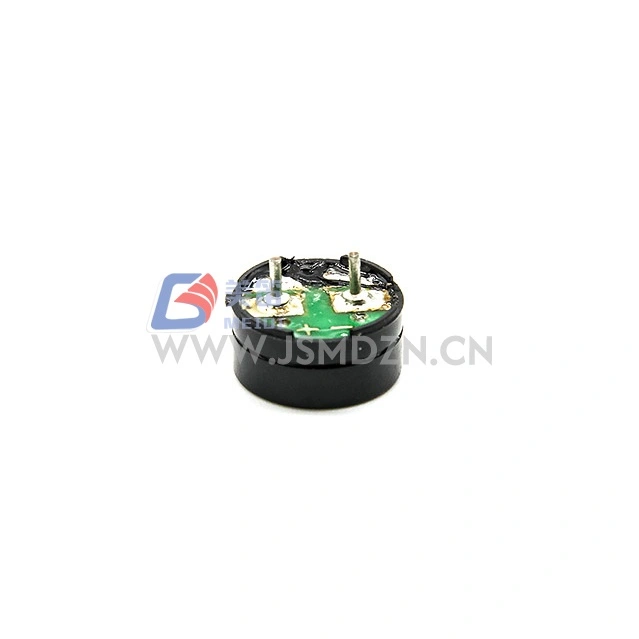

MEIDI HN-9045F 9x4.5mm SMD ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি সারফেস-মাউন্ট ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার একটি 9 মিমি × 4.5 মিমি প্যাকেজে, 9 মিমি এসএমডি বুজার ক্যাটাগরির মধ্যে একটি 4.5 মিমি উচ্চতার প্রোফাইল সহ। 2700Hz অনুরণিত ফ্রিকোয়েন্সি ইলেকট্রনিক সরঞ্জামগুলিতে অ্যালার্ম, সতর্কতা এবং বিজ্ঞপ্তি ফাংশনের জন্য টোন জেনারেশন প্রদান করে।
3Vo-p এবং 2-4Vo-p অপারেটিং স্প্যানের রেটযুক্ত ভোল্টেজ সহ, HN-9045F কম-ভোল্টেজ অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। 16Ω কয়েল রেজিস্ট্যান্স ইন্টারফেস ড্রাইভার স্টেজ সহ এমবেডেড ডিজাইনে সাধারণ। কালো নরিল হাউজিং পৃষ্ঠ-মাউন্ট সমাবেশ পরিবেশের জন্য হাউজিং উপাদান সরবরাহ করে।
HN-9045F একটি 4.5 মিমি উচ্চতার প্রোফাইল অফার করার সময় অন্যান্য 9mm-শ্রেণীর SMD বাজারের অনুরূপ PCB ফুটপ্রিন্ট দখল করে। আপনার সমাবেশে ছাড়পত্র যাচাই করতে যান্ত্রিক নমুনার জন্য MEIDI-এর সাথে যোগাযোগ করুন।

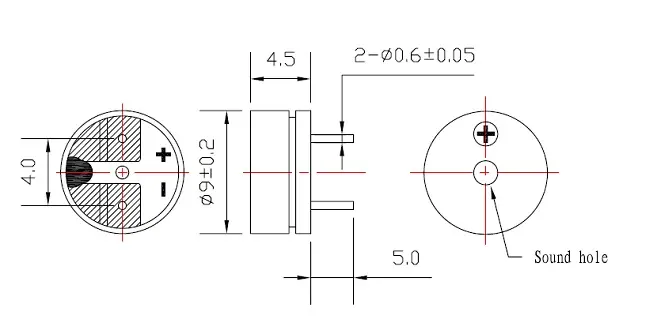

4.5 মিমি উচ্চতা প্রোফাইল --- 9 মিমি × 4.5 মিমি পৃষ্ঠ-মাউন্ট প্যাকেজ
3V বৈদ্যুতিক নকশা --- 2-4Vo-p রেঞ্জ সহ 3Vo-p রেটিং
16Ω কয়েল প্রতিবন্ধকতা --- কম প্রতিরোধের কুণ্ডলী
2700Hz অনুরণিত ফ্রিকোয়েন্সি --- রেটেড ফ্রিকোয়েন্সিতে বহিরাগত বর্গ তরঙ্গ উত্তেজনা শাব্দ আউটপুট উৎপন্ন করে; ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না
মিন. 85dB SPL --- 3Vo-p, 2700Hz, 50% ডিউটি সাইকেল ড্রাইভ অবস্থার অধীনে রেট করা শব্দ চাপ
নরাইল হাউজিং উপাদান --- কালো থার্মোপ্লাস্টিক হাউজিং
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 3Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 2-4Vo-p | ড্রাইভ সংকেত শিখর |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 2700Hz এ, 50% ডিউটি, 3Vo-p বর্গ তরঙ্গ |
| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 2700Hz এ, 50% ডিউটি, 3Vo-p |
| কুণ্ডলী প্রতিরোধ | 16 ± 3Ω | — |
| অনুরণিত ফ্রিকোয়েন্সি | 2700Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | — |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | — |
| নেট ওজন | প্রায় 1.4 গ্রাম | — |
| হাউজিং উপাদান | কালো নরিল | — |
| পরিবেশগত সুরক্ষা | হ্যাঁ | — |
পণ্য পরীক্ষার শর্ত: তাপমাত্রা 5~35℃, আর্দ্রতা 45%~85% R.H., চাপ 860~1060hPa
স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা 25±3℃, আর্দ্রতা 60±10% R.H., চাপ 860~1060hPa
ডেস্কটপ কম্পিউটার মাদারবোর্ড এবং POST বীপ কোড এবং তাপীয় অ্যালার্ম টোনের জন্য পেরিফেরাল কার্ড
প্লেয়ার বিজ্ঞপ্তি এবং টাইমার সতর্কতা শব্দের জন্য গেমিং কন্ট্রোলার এবং কনসোল আনুষাঙ্গিক
চক্র সমাপ্তি এবং ত্রুটি অবস্থা শ্রবণযোগ্য প্রতিক্রিয়া জন্য সাদা পণ্য যন্ত্রপাতি নিয়ন্ত্রণ মডিউল
কার্ড রিড কনফার্মেশন এবং ডোর স্ট্যাটাস অ্যালার্টের জন্য অ্যাক্সেস কন্ট্রোল এবং টাইম অ্যাটেন্ডেন্স টার্মিনাল
প্রক্রিয়া সমাপ্তি এবং ত্রুটি অবস্থা ইঙ্গিত জন্য পরীক্ষাগার উপকরণ এবং বিশ্লেষণাত্মক সরঞ্জাম
নিঃশব্দ অবস্থা এবং ক্লিপ সতর্কতা সূচকগুলির জন্য অডিও মিক্সার এবং পেশাদার শব্দ সরঞ্জাম
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); ডেটাশিটে উল্লেখিত ন্যূনতম SPL থেকে SPL 10dB-এর বেশি কমবে না।
| টেস্ট আইটেম | পরীক্ষার শর্তাবলী |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%–95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000次/分, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।
1. নিম্ন-প্রোফাইল SMD বাজারের তুলনায় HN-9045F-এর 4.5 মিমি উচ্চতা কীভাবে অ্যাকোস্টিক পারফরম্যান্সকে প্রভাবিত করে?
4.5 মিমি উচ্চতা এই প্যাকেজের শারীরিক মাত্রা। শাব্দ কর্মক্ষমতা প্রাথমিকভাবে অনুরণন এ ড্রাইভ অবস্থার দ্বারা নির্ধারিত হয়. প্রোটোটাইপ মূল্যায়নের সময় আপনার নির্দিষ্ট ঘেরে প্রকৃত শাব্দ আউটপুট যাচাই করুন।
2. 2700Hz অনুরণিত কম্পাঙ্কের তাৎপর্য কি?
2700Hz অনুরণিত ফ্রিকোয়েন্সি হল সর্বাধিক SPL আউটপুটের জন্য নির্দিষ্ট ফ্রিকোয়েন্সি। সর্বাধিক SPL-এর জন্য, 50% ডিউটি সাইকেল স্কয়ার ওয়েভের সাথে তার নির্দিষ্ট রেজোন্যান্ট ফ্রিকোয়েন্সিতে বুজার চালান।
3. একটি নিয়ন্ত্রিত সরবরাহ থেকে ড্রাইভিং করার সময় একটি কারেন্ট-সীমিত প্রতিরোধক প্রয়োজনীয়?
3Vo-p-এ, 16Ω কয়েল প্রায় 80mA আঁকে। আপনার ড্রাইভার পর্যায় তাপ বা বর্তমান রেটিং অতিক্রম না করে এই কারেন্ট বজায় রাখতে পারে তা যাচাই করুন। কারেন্ট লিমিটিং সহ একটি মাইক্রোকন্ট্রোলার GPIO ব্যবহার করলে, পোর্টটি প্রয়োজনীয় ড্রাইভ লেভেল সরবরাহ করতে পারে বা একটি বাহ্যিক ট্রানজিস্টর বাফার ব্যবহার করতে পারে তা যাচাই করুন।
4. HN-9045F এর জন্য কোন ড্রাইভ সংকেত প্রয়োজন?
HN-9045F হল একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার এবং 50% ডিউটি সাইকেল সহ রেজোন্যান্ট ফ্রিকোয়েন্সি (2700Hz) এ একটি বাহ্যিক বর্গ তরঙ্গ সংকেত প্রয়োজন। ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না।
প্রযুক্তিগত ডেটাশিট, রিফ্লো সোল্ডারিং প্রোফাইল, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
