জিয়াংসু মেইদি2011 সাল থেকে ইলেক্ট্রোম্যাগনেটিক এবং পিজোইলেকট্রিক বাজার তৈরি করেছে। উৎপাদন সুবিধা নিবেদিত SMD সমাবেশ লাইন যেখানে স্বয়ংক্রিয় পিক-এন্ড-প্লেস মেশিন, রিফ্লো ওভেন এবং অ্যাকোস্টিক টেস্ট স্টেশনগুলি ক্রমানুসারে কাজ করে। সারফেস-মাউন্ট বাজারের মাসিক আউটপুট কয়েক মিলিয়ন ইউনিটে পৌঁছায়, যা ইন-হাউস টুলিং এবং প্রসেস ইঞ্জিনিয়ারিং টিম দ্বারা সমর্থিত। যে প্রজেক্টগুলির জন্য নির্দিষ্ট পিন লেআউট, হাউজিং ডাইমেনশন বা অ্যাকোস্টিক প্রোফাইলের প্রয়োজন, কোম্পানিটি অন-সাইট প্রোটোটাইপিং ক্ষমতা দ্বারা সমর্থিত OEM এবং ODM কাস্টমাইজেশন প্রদান করে।

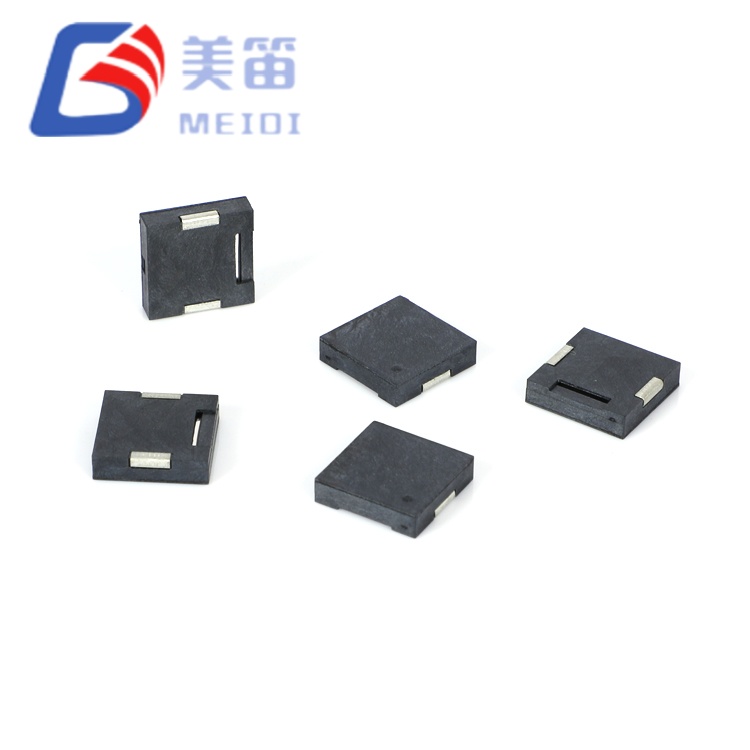

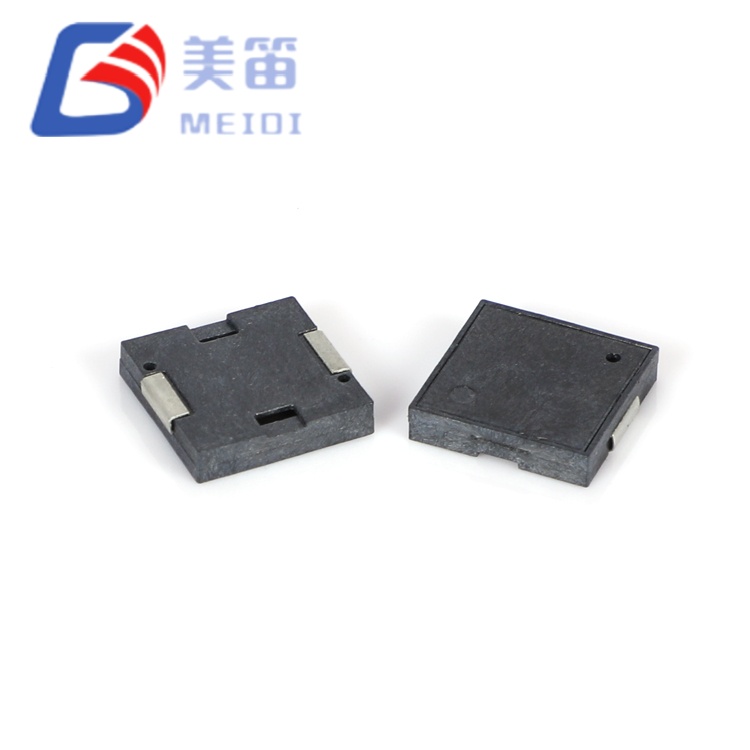

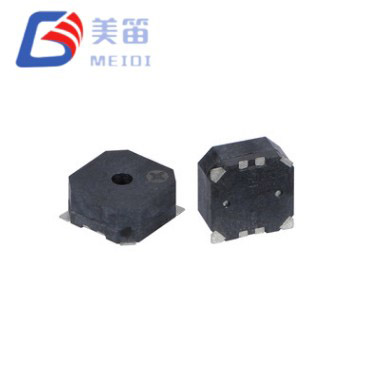

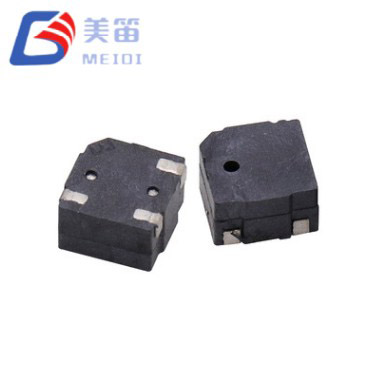

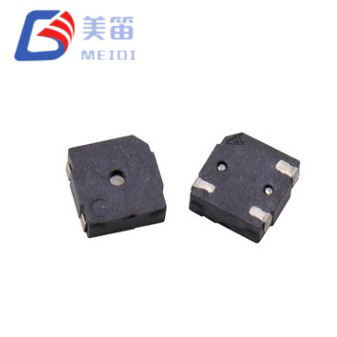

SMD বাজার্স হল সারফেস-মাউন্ট অ্যাকোস্টিক উপাদান যা কমপ্যাক্ট ইলেকট্রনিক অ্যাসেম্বলিতে শ্রবণযোগ্য সতর্কতা তৈরি করে। থ্রু-হোল কাউন্টারপার্টের বিপরীতে, এগুলি স্বয়ংক্রিয় বাছাই-এন্ড-প্লেস বসানো এবং রিফ্লো সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে, যা সমাবেশের সময়কে হ্রাস করে এবং প্রক্রিয়ার সামঞ্জস্যকে উন্নত করে। তাদের ড্রাইভিং প্রক্রিয়ার উপর ভিত্তি করে দুটি প্রধান গ্রুপে বিভক্ত করা যেতে পারে:এসএমডি ম্যাগনেটিক অ্যাক্টিভ বুজারএবংSMD ম্যাগনেটিক প্যাসিভ বুজারমডেল যা একটি কুণ্ডলী এবং চৌম্বকীয় ডায়াফ্রামের উপর নির্ভর করে এবংএসএমডি পাইজোইলেকট্রিক প্যাসিভ বুজারএকক যেগুলি একটি সিরামিক উপাদান ব্যবহার করে যা একটি ধাতব স্তরের সাথে বন্ধন করে। উভয় প্রকারই অ্যাপ্লিকেশন পরিবেশন করে যেখানে বোর্ডের স্থান সীমিত এবং একটি পরিষ্কার, স্বয়ংক্রিয় সোল্ডারিং প্রক্রিয়া পছন্দ করা হয়।
সক্রিয় SMD বাজারগুলি একটি অসিলেটর সার্কিটকে একীভূত করে, তাই রেট করা পরিসরের মধ্যে একটি DC ভোল্টেজ প্রয়োগ করা অবিলম্বে একটি নির্দিষ্ট-ফ্রিকোয়েন্সি টোন তৈরি করে। প্যাসিভ এসএমডি বুজারগুলির জন্য একটি বাহ্যিক বর্গাকার তরঙ্গ বা PWM সংকেত প্রয়োজন, যা ডিজাইনারকে পিচ, ডিউটি চক্র এবং ভলিউমের উপর নিয়ন্ত্রণ দেয়। ইলেক্ট্রোম্যাগনেটিক এবং পিজোইলেক্ট্রিক সংস্করণগুলির মধ্যে পছন্দ পছন্দসই ফ্রিকোয়েন্সি পরিসীমা, বর্তমান বাজেট এবং টোন চরিত্রের উপর নির্ভর করে। ইলেক্ট্রোম্যাগনেটিক এসএমডি বাজারগুলি সাধারণত নিম্ন-পিচযুক্ত, সমৃদ্ধ আউটপুট সরবরাহ করে, যখন পিজোইলেকট্রিক এসএমডি প্রকারগুলি কম শক্তি খরচের সাথে একটি তীক্ষ্ণ, উচ্চ-ফ্রিকোয়েন্সি সতর্কতা প্রদান করে।
SMD বাজারগুলি কমপ্যাক্ট পদচিহ্নে পাওয়া যায়, সাধারণত 5mm×5mm, 7.5mm×7.5mm, বা 9mm×9mm, যার উচ্চতা 2mm থেকে 5mm পর্যন্ত। রেটেড ভোল্টেজের মধ্যে সাধারণত 3V, 5V এবং 12V DC অন্তর্ভুক্ত থাকে, যেখানে শব্দ চাপের মাত্রা 70dB থেকে 95dB পর্যন্ত 10cm এ পৌঁছায়। ইলেক্ট্রোম্যাগনেটিক এসএমডি বাজারের অনুরণন ফ্রিকোয়েন্সি সাধারণত 200Hz এবং 3kHz এর মধ্যে পড়ে, যখন পাইজোইলেকট্রিক SMD প্রকারগুলি 2kHz এবং 6kHz এর মধ্যে অনুরণিত হয়। একটি মডেল নির্বাচন করার সময়, প্লাস্টিক হাউজিং এবং অভ্যন্তরীণ সংযোগগুলি সর্বোচ্চ সোল্ডারিং তাপমাত্রা, সাধারণত 250 ℃ থেকে 260 ℃ কয়েক সেকেন্ডের জন্য সহ্য করতে পারে তা নিশ্চিত করার জন্য রিফ্লো প্রোফাইলটি বুজারের তাপীয় রেটিং এর বিপরীতে পরীক্ষা করা উচিত।
পোর্টেবল ডিভাইস, পরিধানযোগ্য ইলেকট্রনিক্স, আইওটি সেন্সর এবং স্মার্ট হোম মডিউলগুলিতে এসএমডি বাজার পাওয়া যায় যেখানে বোর্ড রিয়েল এস্টেট একটি প্রিমিয়ামে রয়েছে। মেডিকেল হ্যান্ডহেল্ড যন্ত্র এবং ডায়াগনস্টিক সরঞ্জামগুলি বোতাম টিপ বা অ্যালার্ম অবস্থার শ্রবণযোগ্য নিশ্চিতকরণের জন্য ব্যবহার করে। স্বয়ংচালিত ড্যাশবোর্ড ইলেকট্রনিক্সগুলি স্বয়ংক্রিয় সমাবেশের সাথে সামঞ্জস্যের কারণে টার্ন-সিগন্যাল সূচক এবং পার্কিং সেন্সর সতর্কতার জন্য SMD বাজারগুলিকে ক্রমবর্ধমানভাবে গ্রহণ করে৷ ইন্ডাস্ট্রিয়াল এমবেডেড সিস্টেম এবং টেলিকম ইকুইপমেন্টগুলিও এই অংশগুলিকে একীভূত করে যাতে বাল্ক যোগ না করেই স্থানীয় স্থিতির ইঙ্গিত দেয়৷
MEIDI তে SMD বাজারের উৎপাদনে PCB সাবস্ট্রেটের সাথে অ্যাকোস্টিক উপাদানের নির্ভুল ডাই-বন্ডিং, তারের বন্ধন বা ফ্লিপ-চিপ ইন্টারকানেকশন, হাউজিং ওভারমোল্ডিং এবং 100% স্বয়ংক্রিয় অ্যাকোস্টিক টেস্টিং জড়িত। সোল্ডার জয়েন্ট অখণ্ডতা যাচাই করার জন্য প্রতিটি ব্যাচে রিফ্লো প্রোফাইল বৈধতা সঞ্চালিত হয়। ISO9001 প্রত্যয়িত মানের সিস্টেমটি তাপ সাইক্লিং, আর্দ্রতা এক্সপোজার এবং যান্ত্রিক শক সহ পর্যায়ক্রমিক নির্ভরযোগ্যতা পরীক্ষাগুলিও কভার করে, উচ্চ-ভলিউম OEM গ্রাহকদের জন্য সামঞ্জস্যপূর্ণ ক্ষেত্রের কার্যকারিতা নিশ্চিত করে।
একটি ছিদ্রের উপর একটি SMD বুজার বেছে নেওয়ার প্রধান সুবিধা কী?
স্ট্যান্ডার্ড পিক-এন্ড-প্লেস সরঞ্জাম এবং রিফ্লো ওভেন ব্যবহার করে SMD বাজারগুলিকে স্বয়ংক্রিয়ভাবে স্থাপন এবং সোল্ডার করা যেতে পারে, যা উল্লেখযোগ্যভাবে সমাবেশের শ্রম হ্রাস করে এবং উচ্চ-ভলিউম উত্পাদনে প্রক্রিয়া পুনরাবৃত্তিযোগ্যতা উন্নত করে। তারা কম বোর্ড স্থান দখল করে এবং PCB এর উভয় পাশে মাউন্ট করা যেতে পারে।
এসএমডি বাজার কি একাধিক রিফ্লো চক্র সহ্য করতে পারে?
বেশিরভাগ SMD বাজারগুলিকে 250℃ থেকে 260℃ পর্যন্ত সর্বোচ্চ তাপমাত্রায় দুই বা তিনটি রিফ্লো চক্রের জন্য রেট করা হয়, যদি তরল তাপমাত্রার উপরে সময় নির্দিষ্ট সীমা অতিক্রম না করে। তাপীয় রেটিং অতিক্রম করলে প্লাস্টিকের হাউজিং বিকৃত হতে পারে বা শাব্দ উপাদানের অবনতি হতে পারে। সম্পূর্ণ উৎপাদনের আগে নির্দিষ্ট ডেটাশিটের সাথে পরামর্শ করা এবং একটি প্রক্রিয়া বৈধতা চালানোর পরামর্শ দেওয়া হয়।
এসএমডি বুজার উপাদানগুলি কি বেয়ার পাইজোইলেকট্রিক ডিস্ক হিসাবে উপলব্ধ?

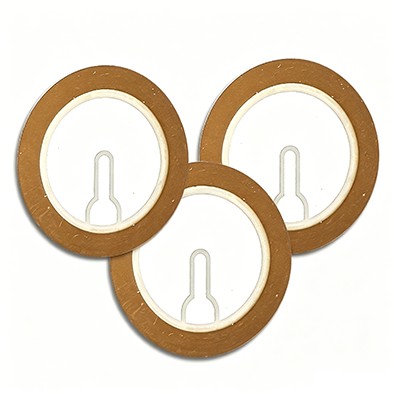

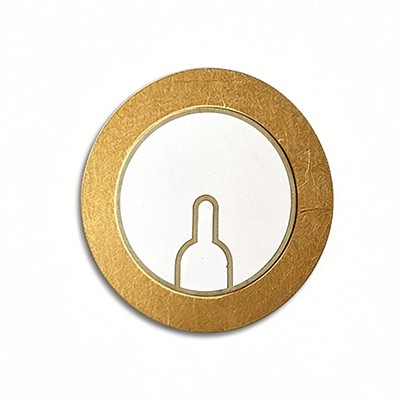

SMD বুজার ক্যাটাগরি বলতে সম্পূর্ণ প্যাকেজ করা, রিফ্লো-সোল্ডারযোগ্য উপাদান বোঝায়। একটি হাউজিং ছাড়া একটি খালি piezoelectric সিরামিক ডিস্ক প্রয়োজন হলে,বুজার উপাদানক্যাটাগরিতে বেয়ার পাইজো উপাদানের একটি পরিসীমা রয়েছে যা কাস্টম হাউজিং-এ মাউন্ট করা যেতে পারে বা সরাসরি PCB-এর সাথে সংযুক্ত করা যেতে পারে।
নীচের সারণীতে এই সিরিজের পণ্যগুলির সমস্ত স্ট্যান্ডার্ড স্পেসিফিকেশন তালিকাভুক্ত করা হয়েছে। কাস্টমাইজড সমাধান আপনার অনুরোধের উপর উপলব্ধ; আরও কাস্টমাইজেশন প্রয়োজনীয়তা জন্য আমাদের সাথে যোগাযোগ বিনা দ্বিধায় দয়া করে.
| মডেল | পণ্যের ছবি | অনুরণিত ফ্রিকোয়েন্সি (kHz) | ফ্রি ক্যাপাসিট্যান্স (pF) | সমতুল্য প্রতিরোধ (Ω) | অস্তরক ক্ষতি (ট্যান δ) | অপারেটিং তাপমাত্রা (°C) | সাবস্ট্রেট উপাদান | মাত্রা (মিমি) |
| FT-11T-7.8A1 |
|
7.8±1.0 | 12000±30% (120Hz এ) | ≤500 | ≤5% | -20~+70 | পিতল | Ø11.0×0.18 |
| FT-11T-9.0A1 |
|
9.0±1.0 | 12000±30% (120Hz এ) | ≤500 | ≤5% | -20~+70 | পিতল | Ø11.0×0.18 |
| FT-12.5T-7.8A1 |
|
7.8±0.8 | 12000±30% (120Hz এ) | ≤300 | ≤5% | -20~+70 | পিতল | Ø12.5×0.19 |
| FT-12T-8.0A1 |
|
8.0±1.0 | 17000±30% (120Hz এ) | ≤300 | ≤5% | -20~+70 | পিতল | Ø12.0×0.18 |
| FT-27T-4.0B1-C25 |
|
4.0±0.5 | 25000/2600±30% (120Hz এ) | ≤500 | ≤5% | -20~+70 | পিতল | Ø27.0×0.44 |
| FT-35T-2.9B1-C30 |
|
2.9±0.5 | 30000/3300±30% (120Hz এ) | ≤500 | ≤5% | -20~+70 | পিতল | Ø35.0×0.55 |
