ডুয়াল ভোল্টেজ বিকল্প: 5Vo-p (30Ω) এবং 12Vo-p (120Ω)
বাহ্যিক স্কোয়ার ওয়েভ ড্রাইভের জন্য 800Hz অনুরণিত ফ্রিকোয়েন্সি
মিন. রেটেড ড্রাইভ অবস্থার অধীনে 10cm এ 85dB সাউন্ড প্রেসার
কাঠামোগত স্থিতিশীলতার জন্য PBT হাউজিং
-20℃ থেকে +70℃ অপারেটিং তাপমাত্রা পরিসীমা
বিভিন্ন ড্রাইভার সার্কিট ডিজাইনের সাথে মেলে দুটি কয়েল প্রতিরোধের বিকল্প

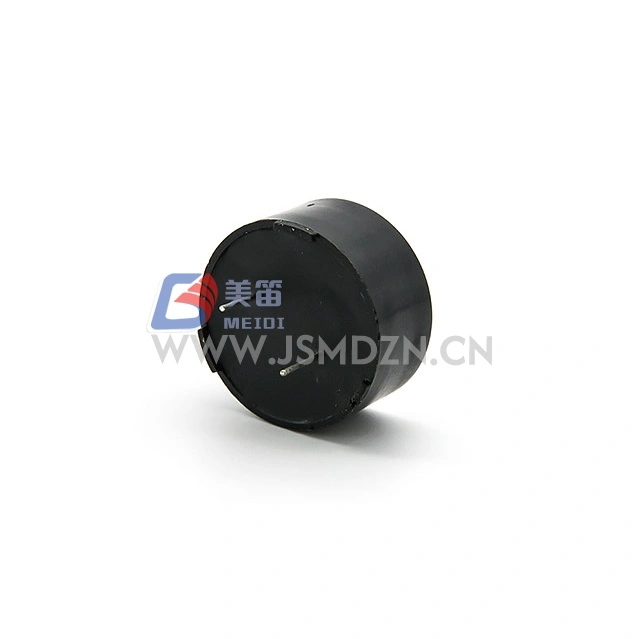

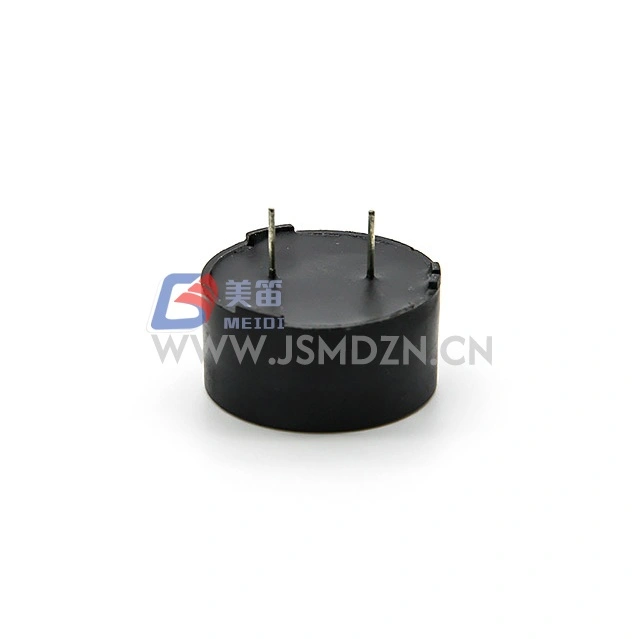

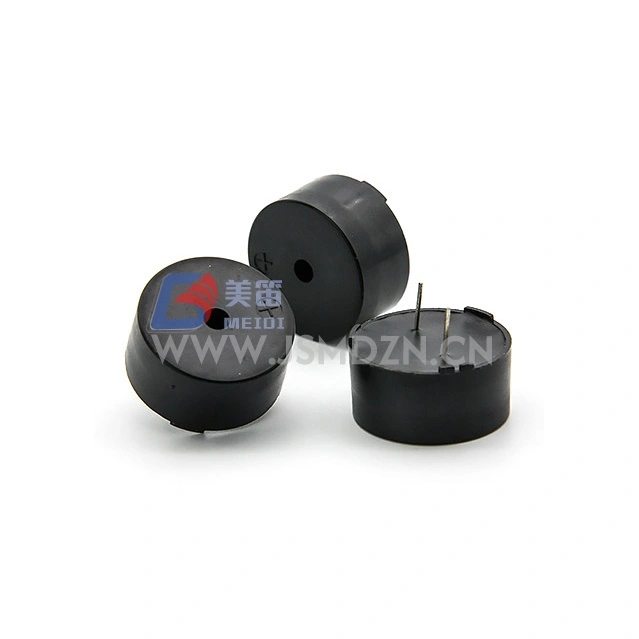

MEIDI KC2512 25mm ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা শব্দ তৈরির জন্য বাহ্যিক ড্রাইভ সংকেত প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য ডিজাইন করা হয়েছে৷ 25 মিমি বডি ব্যাসে, এই বুজারটি বিভিন্ন ভোল্টেজ রেল এবং ড্রাইভার সার্কিটের প্রয়োজনীয়তা অনুসারে দুটি স্বতন্ত্র কয়েল কনফিগারেশন মিটমাট করে।
KC2512-30R ভেরিয়েন্টটি একটি 30Ω কয়েল সহ 5Vo-p এ কাজ করে৷ KC2512-120R ভেরিয়েন্টটি একটি 120Ω কয়েল সহ 12Vo-p এ কাজ করে৷ উভয় ভেরিয়েন্টই 800Hz এ অনুরণিত হয় এবং সর্বোত্তম অ্যাকোস্টিক পারফরম্যান্সের জন্য এই ফ্রিকোয়েন্সিতে বা তার কাছাকাছি বাহ্যিক বর্গাকার তরঙ্গ উত্তেজনা প্রয়োজন।
PBT হাউজিং রেট করা অপারেটিং তাপমাত্রা পরিসীমা জুড়ে মাত্রিক স্থিতিশীলতা প্রদান করে। বিকল্প কয়েল প্রতিরোধ বা ভোল্টেজ রেটিং প্রয়োজন এমন অ্যাপ্লিকেশনের জন্য, কাস্টম বুজার কনফিগারেশনের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
দ্বৈত কয়েল কনফিগারেশন --- 30Ω (5V) এবং 120Ω (12V) বিকল্পগুলি বিভিন্ন সিস্টেম ভোল্টেজ রেলের সাথে মেলে
বাহ্যিক ড্রাইভ আর্কিটেকচার --- 800Hz এ বর্গাকার তরঙ্গ সংকেত গ্রহণ করে; এসি উত্তেজনা প্রয়োজন, একা ডিসি ভোল্টেজ শ্রবণযোগ্য আউটপুট তৈরি করবে না

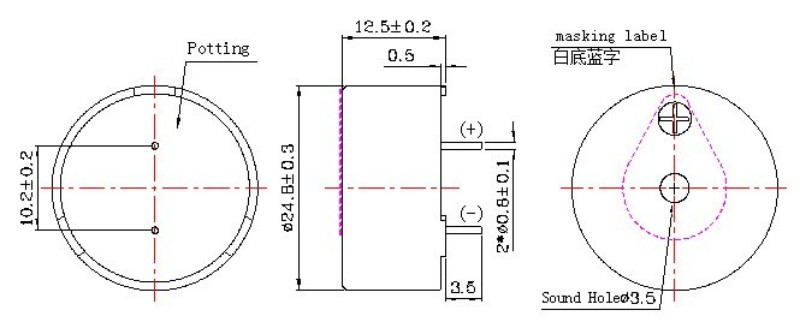

25mm ফর্ম ফ্যাক্টর --- সাধারণ প্যানেল এবং PCB মাউন্টিং লেআউটের জন্য আদর্শ ব্যাস
স্থিতিশীল শাব্দ আউটপুট --- মিন. 50% ডিউটি সাইকেল স্কয়ার ওয়েভ সহ রেটেড ভোল্টেজ এবং রেজোন্যান্ট ফ্রিকোয়েন্সিতে চালিত হলে 10cm এ 85dB
PBT হাউজিং উপাদান --- অপারেটিং তাপমাত্রা পরিসীমা জুড়ে কাঠামোগত অখণ্ডতা প্রদান করে
বিস্তৃত অপারেটিং তাপমাত্রা --- -20 ℃ থেকে +70 ℃
| প্যারামিটার | KC2512-30R | KC2512-120R |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার |
| রেটেড ভোল্টেজ | 5Vo-p | 12Vo-p |
| অপারেটিং ভোল্টেজ | 3--7Vo-p | 9--14Vo-p |
| রেট করা বর্তমান (MAX) | 30mA | 40mA |
| মিন. 10cm এ সাউন্ড আউটপুট | 85dB | 85dB |
| কুণ্ডলী প্রতিরোধ | 30 ± 5Ω | 120 ± 15Ω |
| অনুরণিত ফ্রিকোয়েন্সি | 800Hz | 800Hz |
| হাউজিং উপাদান | পিবিটি | পিবিটি |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | -20℃ ~ +70℃ |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | -30℃ ~ +80℃ |
| নেট ওজন | 8 গ্রাম | 8 গ্রাম |
শিল্প নিয়ন্ত্রণ প্যানেল এবং PLC সিস্টেমের জন্য বহিরাগত ড্রাইভ সার্কিট্রির সাথে শ্রবণযোগ্য অবস্থা ইঙ্গিত প্রয়োজন
অ্যালার্ম এবং অ্যালার্ট ফাংশনের জন্য 5V বা 12V লজিক আউটপুট ব্যবহার করে কনজিউমার অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড
ডেডিকেটেড বুজার ড্রাইভ আউটপুট সহ নিরাপত্তা এবং অ্যাক্সেস কন্ট্রোল সিস্টেম
পরীক্ষা এবং পরিমাপ সরঞ্জাম অপারেশন ক্রম সময় শ্রবণযোগ্য প্রতিক্রিয়া প্রয়োজন
পাওয়ার সাপ্লাই এবং ইউপিএস ইউনিট ফল্ট অবস্থার জন্য শ্রবণযোগ্য সতর্কতা
কেন্দ্রীভূত অ্যালার্ম বিজ্ঞপ্তি মডিউল সহ অটোমেশন সিস্টেম তৈরি করা
| ডিজাইনের প্রয়োজনীয়তা | KC2512 সুবিধা |
| নমনীয় ভোল্টেজ রেল সামঞ্জস্য | ডুয়াল ভেরিয়েন্ট (5V/30Ω এবং 12V/120Ω) |
| সামঞ্জস্যপূর্ণ শাব্দ চরিত্র | 800Hz অনুরণিত ফ্রিকোয়েন্সি |
| স্ট্যান্ডার্ড মাউন্ট ইন্টিগ্রেশন | সাধারণ প্যানেল কাটআউট এবং PCB লেআউটের জন্য 25 মিমি ব্যাস |
| ড্রাইভার সার্কিট ম্যাচিং | বিভিন্ন সোর্সিং/ডুবানোর ক্ষমতার জন্য দুটি কয়েল প্রতিরোধের বিকল্প |
| পরিবেশগত স্থায়িত্ব | PBT হাউজিং -20℃ থেকে +70℃ অপারেশনের জন্য রেট করা হয়েছে |

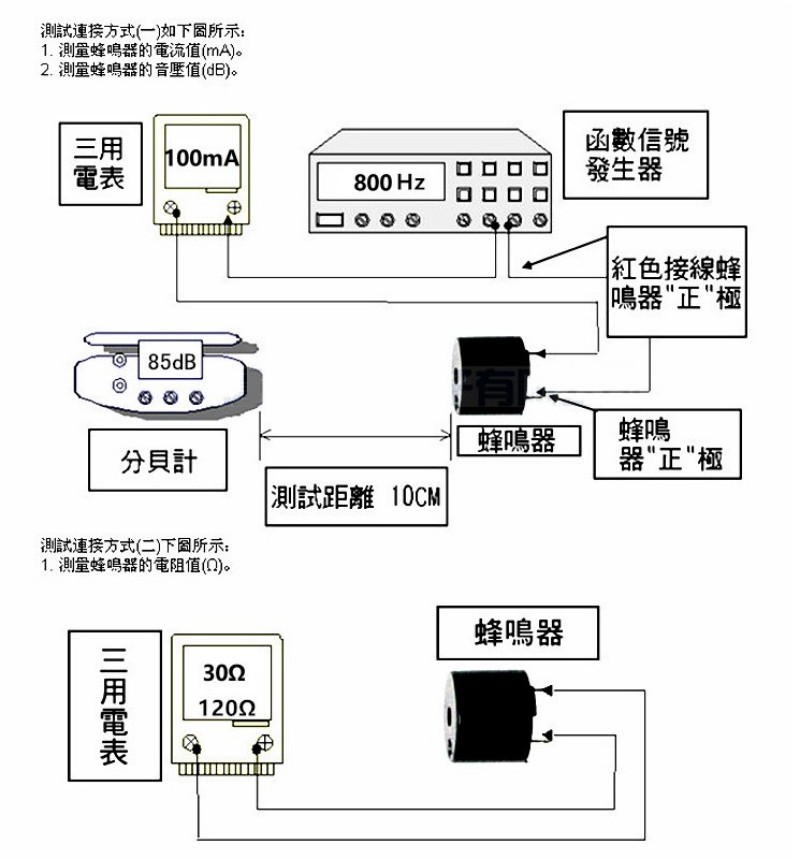

MEIDI KC2512 সিরিজের মান নিয়ন্ত্রণ প্রক্রিয়ার সাথে আগত উপাদান পরিদর্শন, প্রক্রিয়াধীন পর্যবেক্ষণ, এবং চূড়ান্ত বৈদ্যুতিক পরীক্ষা কভার করে। প্রতিটি প্রোডাকশন ব্যাচ ডেটাশীট স্পেসিফিকেশনের সাথে সামঞ্জস্য নিশ্চিত করতে অনুরণিত ফ্রিকোয়েন্সি, কয়েল প্রতিরোধ এবং শব্দ চাপের স্তর যাচাই করে।
KC2512 সিরিজটি সাধারণ অপারেটিং এবং স্টোরেজ অবস্থার অধীনে স্থায়িত্ব যাচাই করার জন্য পরিবেশগত এবং যান্ত্রিক চাপ পরীক্ষার বিষয়। পরীক্ষার পরে, পণ্যটি চেহারা বা বৈদ্যুতিক বৈশিষ্ট্যে কোনও ত্রুটি ছাড়াই গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে।
| টেস্ট আইটেম | পরীক্ষার শর্ত |
| জীবন পরীক্ষা | রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোনেন্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 25±10℃ এ 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%--95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, পানিতে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী উপাদান প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো বৈদ্যুতিক কার্যক্ষমতাকে প্রভাবিত করবে।
1. KC2512 এর জন্য কি বাহ্যিক ড্রাইভ সংকেত প্রয়োজন, নাকি এটি ডিসি ভোল্টেজ দিয়ে চালিত হতে পারে?
একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার হিসাবে, KC2512-এর একটি বাহ্যিক AC সংকেত প্রয়োজন --- সাধারণত 800Hz-এ বা কাছাকাছি একটি বর্গ তরঙ্গ --- শ্রবণযোগ্য আউটপুট তৈরি করতে। একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না এবং ক্রমাগত কারেন্ট প্রবাহের মাধ্যমে কয়েলের ক্ষতি করতে পারে।
2. একটি 5V মাইক্রোকন্ট্রোলার সিস্টেমের জন্য আমার কোন KC2512 ভেরিয়েন্ট নির্বাচন করা উচিত?
5V সিস্টেমের জন্য KC2512-30R নির্বাচন করুন। 30Ω কুণ্ডলী প্রতিরোধের সর্বোচ্চ 30mA বর্তমান ড্র সহ 5Vo-p অপারেশনের জন্য রেট করা হয়েছে। যাচাই করুন যে আপনার ড্রাইভার সার্কিট প্রয়োজনীয় কারেন্ট উৎস বা ডুবাতে পারে, অথবা একটি ট্রানজিস্টর বাফার স্টেজ ব্যবহার করতে পারে।
3. সর্বাধিক শব্দ চাপ আউটপুট জন্য প্রস্তাবিত ড্রাইভিং ফ্রিকোয়েন্সি কি?
সর্বোচ্চ SPL 800Hz এর অনুরণিত ফ্রিকোয়েন্সিতে ঘটে। বন্ধ অনুরণন চালিত যখন SPL হ্রাস. সামঞ্জস্যপূর্ণ মিনিটের জন্য। 85dB আউটপুট, নির্বাচিত ভেরিয়েন্টের জন্য রেট করা ভোল্টেজে 50% ডিউটি সাইকেল স্কয়ার ওয়েভ সহ 800Hz এ ড্রাইভ করুন।
4. 120Ω KC2512-120R ভেরিয়েন্টের জন্য কোন ড্রাইভার সার্কিট উপযুক্ত?
স্ট্যান্ডার্ড ওপেন-সংগ্রাহক বা পুশ-পুল ট্রানজিস্টর কনফিগারেশনগুলি সামঞ্জস্যপূর্ণ। 120Ω কুণ্ডলী 12Vo-p এ সর্বাধিক 40mA আঁকে। মাইক্রোকন্ট্রোলার GPIO সরাসরি ড্রাইভের জন্য, পোর্ট বর্তমান ক্ষমতা যাচাই করুন। ইন্ডাকটিভ লোড চালানোর সময় একটি ফ্লাইব্যাক ডায়োড সুপারিশ করা হয়।
5. 25mm ফর্ম ফ্যাক্টরের জন্য কাস্টম কয়েল প্রতিরোধ বা অনুরণিত ফ্রিকোয়েন্সি উপলব্ধ?
KC2512 সিরিজ বা সম্পর্কিত ইলেক্ট্রোম্যাগনেটিক বুজার পণ্যগুলির মধ্যে কাস্টম কনফিগারেশন সম্পর্কিত প্রযুক্তিগত অনুসন্ধানের জন্য MEIDI-এর সাথে যোগাযোগ করুন৷
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক বুজার |
| পরিমাণ | প্যাকেজিংয়ের বিবরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন |
| শক্ত কাগজের ভলিউম | প্যাকেজিংয়ের বিবরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন |
