সামঞ্জস্যপূর্ণ শাব্দ আউটপুট জন্য 2730Hz এ বহিরাগত বর্গ তরঙ্গ ড্রাইভ
16Ω কয়েল ইম্পিডেন্স স্ট্যান্ডার্ড ট্রানজিস্টর এবং MCU ড্রাইভার সার্কিটের সাথে সামঞ্জস্যপূর্ণ
12 মিমি ইন্ডাস্ট্রি-স্ট্যান্ডার্ড ফুটপ্রিন্ট থ্রু-হোল PCB লেআউটের জন্য
মিন. রেটেড ড্রাইভ অবস্থার অধীনে 10cm এ 85dB সাউন্ড প্রেসার
গৃহমধ্যস্থ শিল্প পরিবেশের জন্য -20℃ থেকে +70℃ অপারেটিং তাপমাত্রা পরিসীমা
কালো PPO হাউজিং ওয়েভ সোল্ডারিং এবং ম্যানুয়াল সমাবেশের সাথে সামঞ্জস্যপূর্ণ

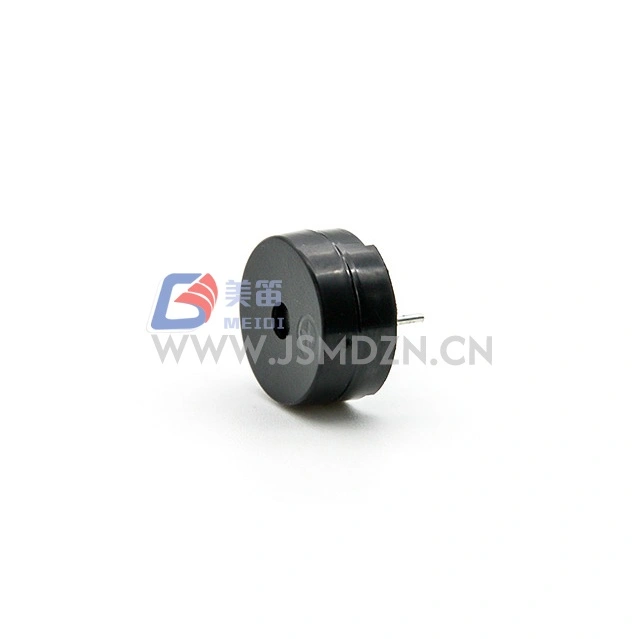

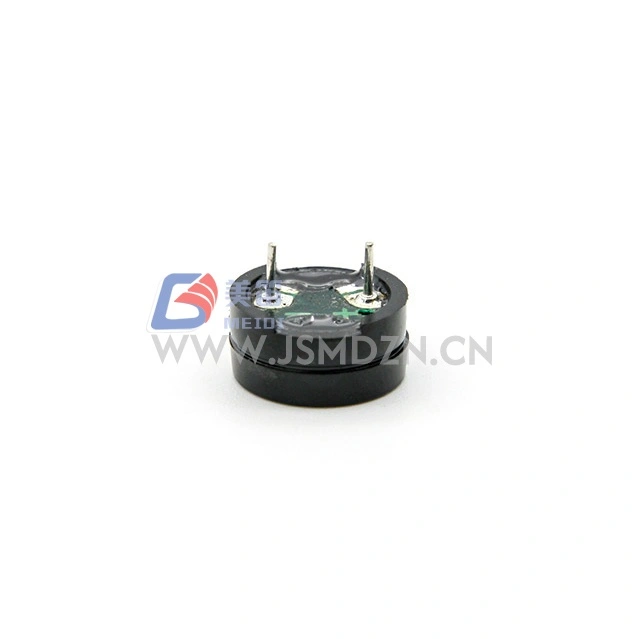

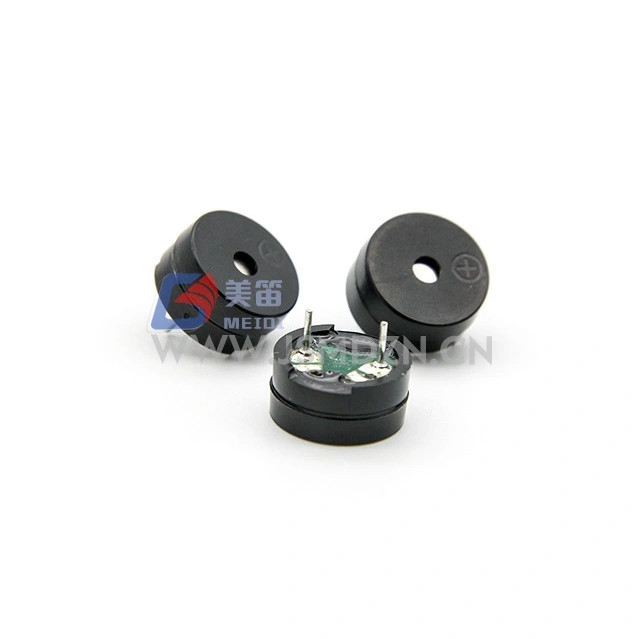

MEIDI 12mm 2730Hz থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা ইলেকট্রনিক সিস্টেমে থ্রু-হোল মাউন্ট করার জন্য ডিজাইন করা হয়েছে যার জন্য সাউন্ড জেনারেশনের জন্য এক্সটার্নাল ড্রাইভ সিগন্যাল প্রয়োজন। 12 মিমি বডি ব্যাসে, এই বুজারটি ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল, সিকিউরিটি অ্যালার্ম সিস্টেম, কনজিউমার অ্যাপ্লায়েন্স এবং ডায়াগনস্টিক ইকুইপমেন্টে ব্যাপকভাবে ব্যবহৃত স্ট্যান্ডার্ড PCB লেআউটে একীভূত হয়।
2730Hz অনুরণিত ফ্রিকোয়েন্সি বাহ্যিক স্কোয়ার ওয়েভ ড্রাইভ সংকেত গ্রহণ করে, রেটেড ফ্রিকোয়েন্সিতে বা কাছাকাছি চালিত হলে সামঞ্জস্যপূর্ণ শাব্দ প্রতিক্রিয়া সক্ষম করে। 3Vo-p-এর রেটযুক্ত ভোল্টেজ এবং 2--4Vo-p-এর অপারেটিং রেঞ্জ সহ, HN-1260B 3V এবং 5V লজিক সিস্টেম জুড়ে ড্রাইভার সার্কিট ডিজাইনে নমনীয়তা প্রদান করে।
16Ω কয়েল রেজিস্ট্যান্স সাধারণ ওপেন-কালেক্টর ট্রানজিস্টর এবং মাইক্রোকন্ট্রোলার GPIO ড্রাইভার কনফিগারেশনের সাথে মেলে, বিশেষায়িত ড্রাইভ সার্কিটরির প্রয়োজনীয়তা হ্রাস করে। কালো পিপিও হাউজিং থ্রু-হোল ওয়েভ সোল্ডারিং এবং ম্যানুয়াল রিওয়ার্ক প্রক্রিয়াগুলির জন্য কাঠামোগত স্থিতিশীলতা প্রদান করে।
এক্সটার্নাল ড্রাইভ আর্কিটেকচার --- প্রোগ্রামেবল টোন জেনারেশনের জন্য 2730Hz এ স্কয়ার ওয়েভ সিগন্যাল গ্রহণ করে; এসি উত্তেজনা প্রয়োজন, একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না
স্ট্যান্ডার্ড থ্রু-হোল ফর্ম ফ্যাক্টর --- ইন্ডাস্ট্রি-স্ট্যান্ডার্ড পিন পিচ সহ 12 মিমি ব্যাস বিদ্যমান PCB লেআউট এবং ফ্রন্ট-প্যানেল কাটআউটগুলিকে মিটমাট করে
16Ω কয়েল প্রতিবন্ধকতা --- পর্যাপ্ত বর্তমান ক্ষমতা সহ সাধারণ NPN/PNP ট্রানজিস্টর ড্রাইভার সার্কিট এবং 3.3V/5V মাইক্রোকন্ট্রোলার GPIO আউটপুটগুলির সাথে মেলে
স্থিতিশীল শাব্দ আউটপুট --- মিন. 3Vo-p, 2731Hz, 50% ডিউটি সাইকেল স্কয়ার ওয়েভ এ চালিত হলে 10cm এ 85dB
পিপিও হাউজিং উপাদান --- কালো হাউজিং বিকৃতি ছাড়াই ওয়েভ সোল্ডারিং এবং ম্যানুয়াল সোল্ডারিং পুনরায় কাজ সহ্য করে
RoHS পরিবেশগত সম্মতি --- বিশ্বব্যাপী বাজার বিতরণের জন্য সীমাবদ্ধ পদার্থের প্রয়োজনীয়তা পূরণ করে
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | --- |
| রেটেড ভোল্টেজ | 3Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 2--4Vo-p | ড্রাইভ সংকেত শিখর |

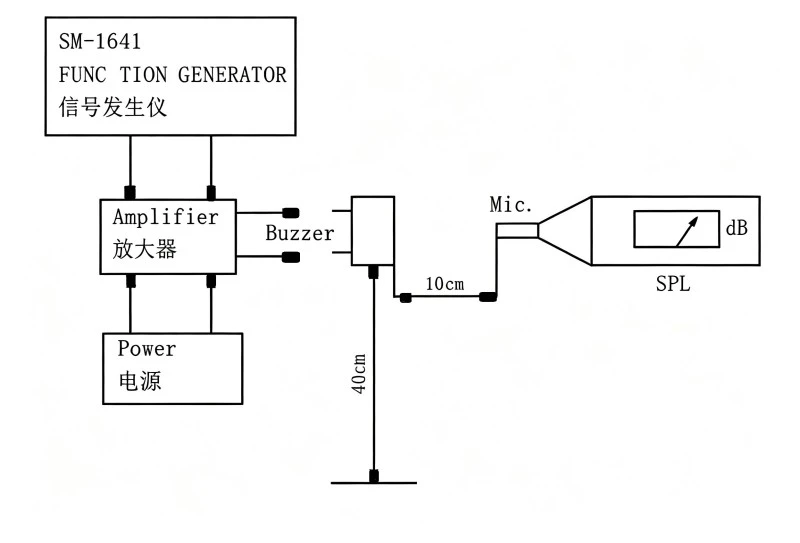

| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 3Vo-p-এ, 2731Hz, 50% ডিউটি, 10cm |
| অনুরণিত ফ্রিকোয়েন্সি | 2730Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 16 ± 4Ω | ডিসি, 25℃ |
| রেট করা বর্তমান | সর্বোচ্চ 60mA | 3Vo-p, 2731Hz এ, 50% ডিউটি |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | অপারেটিং |

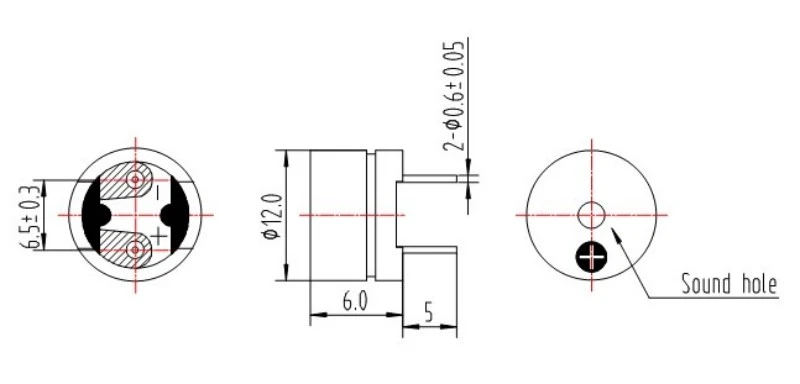

| বাহ্যিক আকার | 12 মিমি (ব্যাস) | পিন ব্যতীত বডি |
| নেট ওজন | প্রায় 1.0 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিপিও | --- |
| পরিবেশগত সুরক্ষা প্রবিধান | RoHS | --- |
শিল্প নিয়ন্ত্রণ প্যানেল অ্যালার্ম মডিউলগুলির জন্য স্ট্যান্ডার্ড-ফ্রিকোয়েন্সি অ্যাকোস্টিক সতর্কতা প্রয়োজন
বিদ্যমান 12 মিমি বুজার মাউন্টিং হোল সহ নিরাপত্তা এবং অনুপ্রবেশ সনাক্তকরণ সিস্টেম
ভোক্তা যন্ত্রপাতি কন্ট্রোল বোর্ডের মাধ্যমে গর্ত সমাবেশ প্রক্রিয়া ব্যবহার
ডায়াগনস্টিক এবং পরীক্ষার সরঞ্জামের শ্রবণযোগ্য অবস্থা ইঙ্গিত প্রয়োজন
5V বা 3.3V লজিক-লেভেল ড্রাইভ আউটপুট সহ PLC এবং অটোমেশন সিস্টেম
কম ব্যাটারি এবং ত্রুটি অবস্থা সতর্কতা জন্য নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ ইউনিট
| ডিজাইনের প্রয়োজনীয়তা | HN-1260B সুবিধা |
| গর্ত PCB লেআউট মাধ্যমে প্রতিষ্ঠিত | 12 মিমি ব্যাস ইন্ডাস্ট্রি-স্ট্যান্ডার্ড ফুটপ্রিন্ট এবং ফ্রন্ট-প্যানেল কাটআউটগুলির সাথে মেলে |
| স্ট্যান্ডার্ড ড্রাইভার সার্কিট সামঞ্জস্য | 16Ω কুণ্ডলী প্রতিবন্ধকতা সাধারণ ট্রানজিস্টর এবং MCU GPIO কনফিগারেশনের সাথে কাজ করে |
| সামঞ্জস্যপূর্ণ অ্যালার্ম টোন ফ্রিকোয়েন্সি | 2730Hz অনুরণিত ফ্রিকোয়েন্সি উত্পাদন ব্যাচ জুড়ে অভিন্ন শাব্দ চরিত্র নিশ্চিত করে |
| সমাবেশ প্রক্রিয়া নমনীয়তা | কালো পিপিও হাউজিং ওয়েভ সোল্ডারিং এবং ম্যানুয়াল রিওয়ার্কের সাথে সামঞ্জস্যপূর্ণ |
| পরিবেশগত সম্মতি | বিশ্বব্যাপী বিতরণ এবং সীমিত পদার্থ প্রবিধানের জন্য RoHS অনুমোদন |
MEIDI পণ্যের নকশা, ক্রয় এবং পরীক্ষা থেকে প্রতিটি উৎপাদন পর্যায়ে মান নিয়ন্ত্রণের সাথে HN-1260B তৈরি করে। উৎপাদন সুবিধা ISO 9001, ISO 14001, এবং QS 9000 সার্টিফিকেশন বজায় রাখে। সমস্ত পণ্য সিই চিহ্ন এবং RoHS অনুমোদন বহন করে।
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); SPL ডেটাশিটে উল্লেখিত ন্যূনতম SPL-এর নীচে 10dB-এর কম হবে না৷
| টেস্ট আইটেম | পরীক্ষার শর্ত |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%--95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং (3 প্রান্ত, বাক্সের 6টি মুখ), 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ড বা 5 সেমি শক্ত কাঠের বোর্ডে নামিয়ে দিন |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি দিকনির্দেশে 1 ঘন্টা, স্বাধীনতার 3 ডিগ্রি |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।
1. এই বাজারের কি একটি বাহ্যিক ড্রাইভ সংকেত প্রয়োজন, নাকি এটি ডিসি ভোল্টেজ দিয়ে চালিত হতে পারে?
একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার হিসাবে, HN-1260B-এর একটি বাহ্যিক AC সংকেত প্রয়োজন --- সাধারণত 2730Hz এ বা কাছাকাছি একটি বর্গাকার তরঙ্গ --- শ্রবণযোগ্য আউটপুট তৈরি করতে। একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না এবং ক্রমাগত কারেন্ট প্রবাহের মাধ্যমে কয়েলের ক্ষতি করতে পারে।
2. সর্বোচ্চ শব্দ চাপ আউটপুট জন্য কোন ড্রাইভিং ফ্রিকোয়েন্সি সুপারিশ করা হয়?

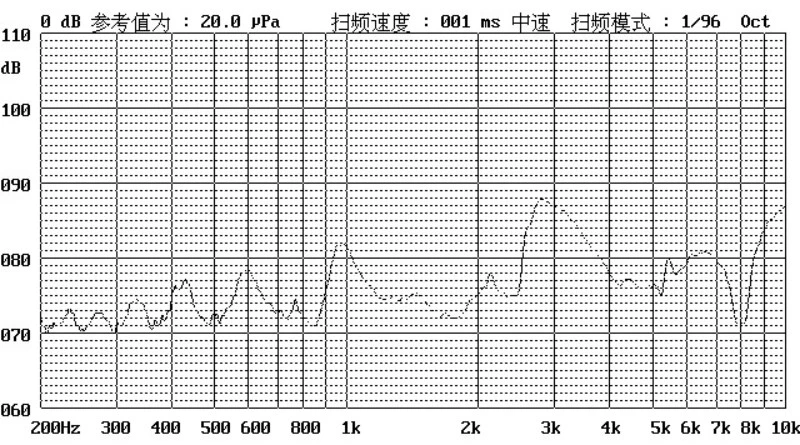

সর্বাধিক SPL 2730Hz এর অনুরণিত ফ্রিকোয়েন্সিতে ঘটে। SPL উল্লেখযোগ্যভাবে কমে যায় যখন চালিত অফ-রেজোন্যান্স। সামঞ্জস্যপূর্ণ মিনিটের জন্য। 85dB আউটপুট, 3Vo-p এ 50% ডিউটি সাইকেল স্কয়ার ওয়েভ সহ 2731Hz এ ড্রাইভ করুন।
3. 16Ω কয়েল প্রতিবন্ধকতার জন্য কোন ড্রাইভার সার্কিট উপযুক্ত?
স্ট্যান্ডার্ড ওপেন-কালেক্টর NPN/PNP ট্রানজিস্টর কনফিগারেশন পুল-আপ প্রতিরোধকের সাথে সামঞ্জস্যপূর্ণ। মাইক্রোকন্ট্রোলার GPIO ডাইরেক্ট ড্রাইভের জন্য, পোর্টটি ≥60mA সোর্স বা সিঙ্ক করতে পারে তা যাচাই করুন। ইন্ডাকটিভ লোড বা রিলে সার্কিট দিয়ে গাড়ি চালানোর সময় একটি ফ্লাইব্যাক ডায়োডের সুপারিশ করা হয়।
4. এই থ্রু-হোল বুজারের জন্য প্রস্তাবিত সোল্ডারিং পদ্ধতি কী?
HN-1260B স্ট্যান্ডার্ড থ্রু-হোল ওয়েভ সোল্ডারিং প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ। ম্যানুয়াল সোল্ডারিংয়ের জন্য, হাউজিং বিকৃতি এড়াতে সুপারিশকৃত তাপমাত্রা এবং সময়কালের নির্দিষ্টকরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. কাস্টম অনুরণিত ফ্রিকোয়েন্সি বা কুণ্ডলী প্রতিরোধ উপলব্ধ?
কাস্টম কনফিগারেশন সংক্রান্ত প্রযুক্তিগত অনুসন্ধানের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
