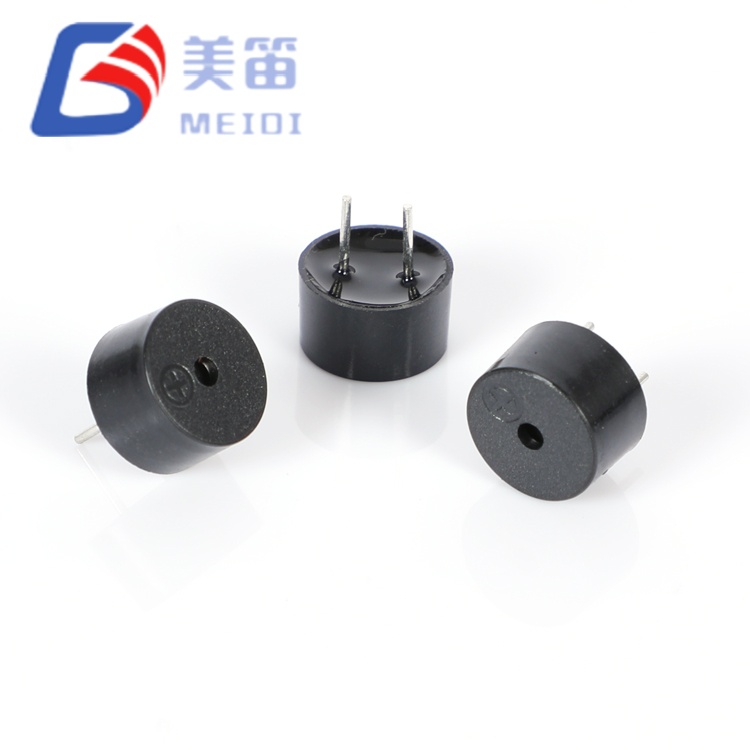

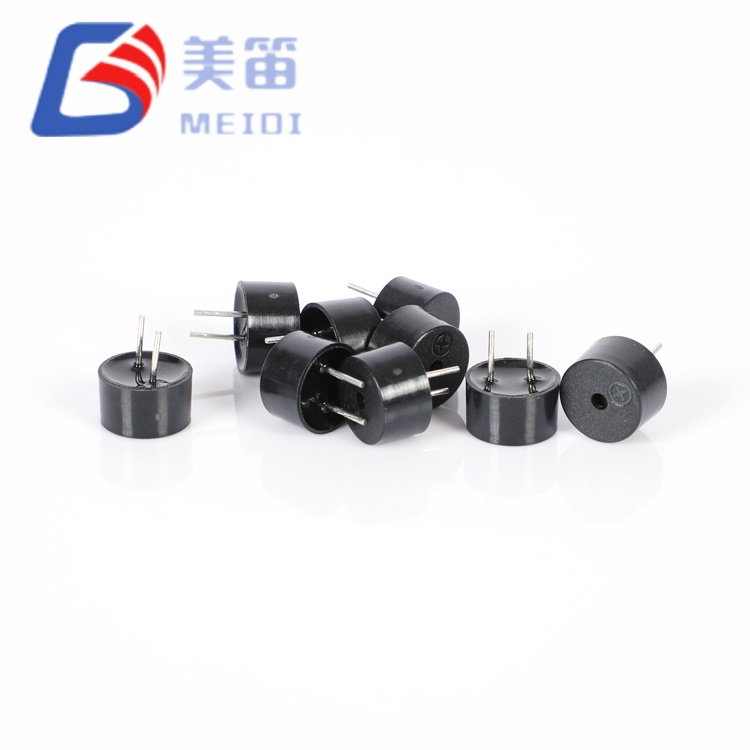

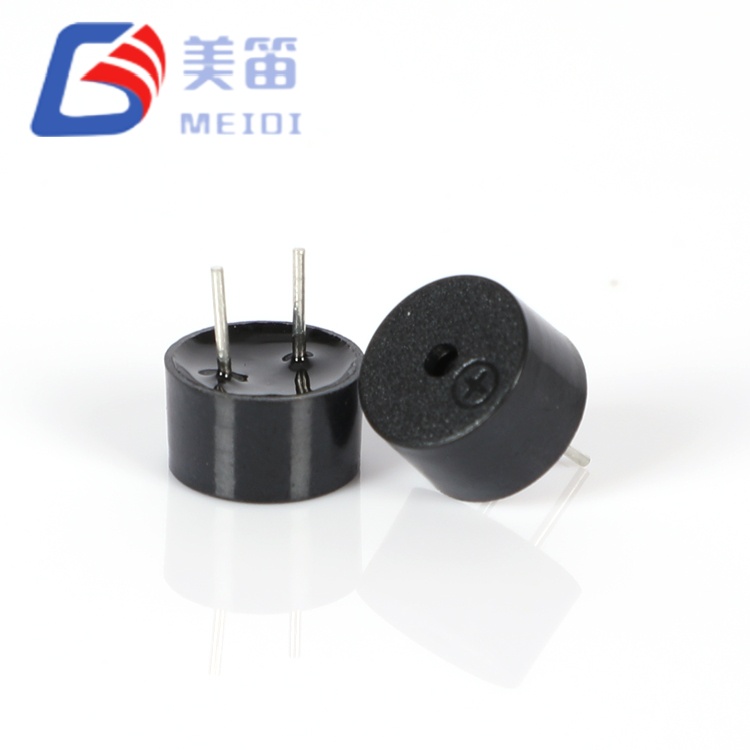

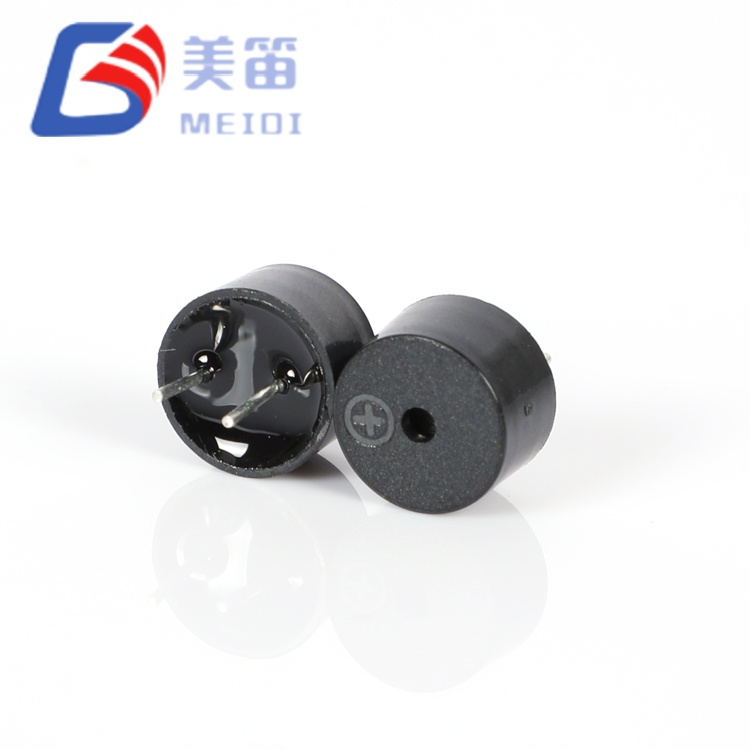

9*4.2 মিমি ম্যাগনেটিক প্যাসিভ বুজারটিতে তিনটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বাজার রয়েছে যা একটি সাধারণ 9.0 × 5.5 মিমি থ্রু-হোল মেকানিক্যাল প্ল্যাটফর্ম শেয়ার করে, যা PCB লেআউট পরিবর্তন ছাড়াই ভোল্টেজ, প্রতিবন্ধকতা এবং ফ্রিকোয়েন্সি নির্বাচন সক্ষম করে। এই পরিবারটি একটি ঘন ঘন ক্রয় চ্যালেঞ্জ মোকাবেলা করে: প্রকৌশলীরা প্রায়শই ড্রাইভ ভোল্টেজ, বর্তমান খরচ এবং অ্যাকোস্টিক চরিত্রের মধ্যে ট্রেড-অফের সম্মুখীন হয় যা প্রাথমিক পছন্দ সাবঅপ্টিমাল প্রমাণিত হলে ব্যয়বহুল যান্ত্রিক পুনরায় ডিজাইন করতে বাধ্য করে।
MEIDI-এর জিয়াংসু সুবিধায় তৈরি, এই প্যাসিভ বাজারগুলির জন্য বাহ্যিক AC উত্তেজনা প্রয়োজন - সাধারণত একটি মাইক্রোকন্ট্রোলার বা ডেডিকেটেড ড্রাইভার থেকে একটি বর্গাকার তরঙ্গ বা PWM সংকেত। ইউনিফাইড ফুটপ্রিন্ট মানে অভিন্ন হোল প্যাটার্ন, কিপআউট জোন এবং এনক্লোসার অ্যাকোস্টিক মডেল সব ভেরিয়েন্টে প্রযোজ্য; শুধুমাত্র ড্রাইভ সার্কিট এবং BOM লাইন আইটেম ভিন্ন। কালো PBT হাউজিং 255°C তাপমাত্রায় ওয়েভ সোল্ডারিং এবং 360°C তাপমাত্রায় ম্যানুয়াল রিওয়ার্ক সহ্য করে, যার ফলে সিরিজটিকে উচ্চ-ভলিউম স্বয়ংক্রিয় সমাবেশ এবং লিগ্যাসি সরঞ্জাম মেরামতের জন্য উপযুক্ত করে তোলে।
QMB-09B সিরিজ একটি সাধারণ ডিজাইনের সীমাবদ্ধতার সমাধান করে: যান্ত্রিক টুলিং পরিবর্তনের প্রতিশ্রুতি ছাড়াই একাধিক ড্রাইভ আর্কিটেকচারের মূল্যায়ন করার প্রয়োজন। তিনটি রূপই অভিন্ন 9.0 মিমি ব্যাস, 5.5 মিমি উচ্চতা, পিন স্পেসিং এবং হাউজিং উপাদান ভাগ করে — শুধুমাত্র কুণ্ডলী প্রতিবন্ধকতা, অনুরণিত ফ্রিকোয়েন্সি এবং ভোল্টেজের রেটিং আলাদা।
QMB‑09B‑03 (16Ω, 1.5–4.5V, 2.7kHz) কম-ভোল্টেজ ব্যাটারি চালিত এবং যুক্তি-স্তরের অ্যাপ্লিকেশন যেখানে সরাসরি MCU GPIO ড্রাইভ পছন্দ করে। এর নিম্ন কুণ্ডলী প্রতিরোধ ক্ষমতা 3.3V রেল থেকে আরও কারেন্ট বের করে, একই ড্রাইভ ভোল্টেজে উচ্চ-প্রতিবন্ধক বিকল্পগুলির তুলনায় প্রতি ভোল্টে উচ্চতর SPL উৎপন্ন করে।
QMB‑09B‑05 (42Ω, 3–7V, 2.7kHz) 5V শিল্প এবং স্বয়ংচালিত আনুষঙ্গিক বাস পরিবেশন করে যেখানে কারেন্ট ড্র (≤60mA বনাম ≤80mA) তাপ ব্যবস্থাপনা এবং পাওয়ার সাপ্লাই লোডিং সহজ করে। উচ্চতর প্রতিবন্ধকতা 5V লজিক আউটপুটগুলির সাথে আরও ভাল মিল সরবরাহ করে, আউটপুট পর্যায়ে ওভারকারেন্টের ঝুঁকি হ্রাস করে।
QMB‑09B‑05 4KHZ (42Ω, 3–7V, 4.0kHz) অ্যাপ্লিকেশনগুলির জন্য উচ্চ-ফ্রিকোয়েন্সি টোনাল ক্যারেক্টারের সাথে একই ভোল্টেজের সামঞ্জস্য প্রদান করে যেখানে 2.7kHz অনুপযুক্ত — যেমন মেডিক্যাল ডিভাইসের জন্য ক্রীপ অ্যালার্ট টোন প্রয়োজন হয়, যেখানে ইলেকট্রনিক প্যানেল বা নিরাপত্তার প্রয়োজন হয়। শাব্দ ব্র্যান্ডিং বিষয়.
তিনটি ভেরিয়েন্টই একই থ্রু-হোল পিন কনফিগারেশন এবং 0.71g ভর ভাগ করে, যা কম্পন এবং শকের অধীনে সামঞ্জস্যপূর্ণ যান্ত্রিক আচরণ নিশ্চিত করে। PBT হাউজিং বিশেষভাবে থ্রু-হোল অ্যাসেম্বলি পরিবেশের জন্য প্রণয়ন করা হয়েছে যেখানে ওয়েভ সোল্ডারিং এবং ম্যানুয়াল রিওয়ার্ক প্রচলিত, রিফ্লো প্রক্রিয়ার জন্য অপ্টিমাইজ করা এলসিপি বিকল্পগুলির তুলনায় উচ্চতর তাপীয় স্থিতিশীলতা প্রদান করে।
| প্যারামিটার | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| রেটেড ভোল্টেজ | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| অপারেটিং ভোল্টেজ | 1.5 - 4.5 V | 3 - 7 ভি | 3 - 7 ভি |
| কুণ্ডলী প্রতিরোধ | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | ≥ 85 ডিবি | ≥ 85 ডিবি |
| অপারেটিং বর্তমান | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| নমুনা SPL পরিসীমা | 87.5–94.0 dB | 91.5–94.7 dB | 91.5–94.7 dB |
| নমুনা বর্তমান পরিসীমা | 69.2–75.5 mA | 46.8–51.7 mA | 46.8–51.7 mA |
| ড্রাইভ সামঞ্জস্যতা | 3.3 V MCU GPIO, Li‑ion | 5V যুক্তি, শিল্প বাস | 5V যুক্তি, শিল্প বাস |
| সাধারণ অ্যাপ্লিকেশন | বহনযোগ্য যন্ত্র, স্মার্ট মিটার, ভোক্তা যন্ত্রপাতি | শিল্প এলার্ম, স্বয়ংচালিত আনুষাঙ্গিক, পিএলসি মডিউল | মেডিকেল ডিভাইস, নিরাপত্তা প্যানেল, টোন-বৈষম্যমূলক সিস্টেম |
ইউনিফাইড মেকানিক্যাল প্ল্যাটফর্ম - অভিন্ন 9.0×5.5 মিমি পদচিহ্ন এবং সমস্ত ভেরিয়েন্ট জুড়ে পিন কনফিগারেশন; PCB লেআউট সংশোধন ছাড়াই বৈদ্যুতিক বিকল্পগুলি মূল্যায়ন করুন
ভোল্টেজ-অপ্টিমাইজড ইম্পিডেন্স পেয়ারিং – 3.3V সরাসরি ড্রাইভ সরলতার জন্য 16Ω; 5V-এর জন্য 42Ω হ্রাস-বর্তমান দক্ষতা
ফ্রিকোয়েন্সি-নির্বাচনযোগ্য ধ্বনিবিদ্যা - কম ফ্রিকোয়েন্সি সতর্কতার জন্য 2.7kHz; উচ্চ-ফ্রিকোয়েন্সি টোনাল স্পষ্টতার জন্য 4.0kHz
মেরামত-সহনশীল পিবিটি হাউজিং - 255 ডিগ্রি সেলসিয়াসে তরঙ্গ সোল্ডারিং, 360 ডিগ্রি সেলসিয়াসে ম্যানুয়াল সোল্ডারিং এবং শাব্দিক অবক্ষয় ছাড়াই বারবার পুনঃপ্রক্রিয়া সহ্য করে
লিগ্যাসি-সামঞ্জস্যপূর্ণ থ্রু-হোল ফুটপ্রিন্ট - অপ্রচলিত 9 মিমি এবং 12 মিমি ইন্ডাস্ট্রি-স্ট্যান্ডার্ড বাজারের জন্য ড্রপ-ইন প্রতিস্থাপন
সম্পূর্ণ ব্যাচ ট্রেসেবিলিটি - লট কোড মার্কিং উৎপাদনের তারিখ, পরীক্ষার ডেটা এবং কাঁচামাল ব্যাচ রেকর্ড 10-বছর ধরে রাখতে সক্ষম করে
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| রেটেড ভোল্টেজ | 3 V (AC) | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 1.5 - 4.5 V (AC) | ড্রাইভ সংকেত শিখর |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 3 V এ, 2700 Hz, 10 সেমি |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 16 ± 5 Ω | 25 ℃, ডিসি এ |
| অপারেটিং বর্তমান | ≤ 80 mA | 3 V, 2700 Hz এ |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |

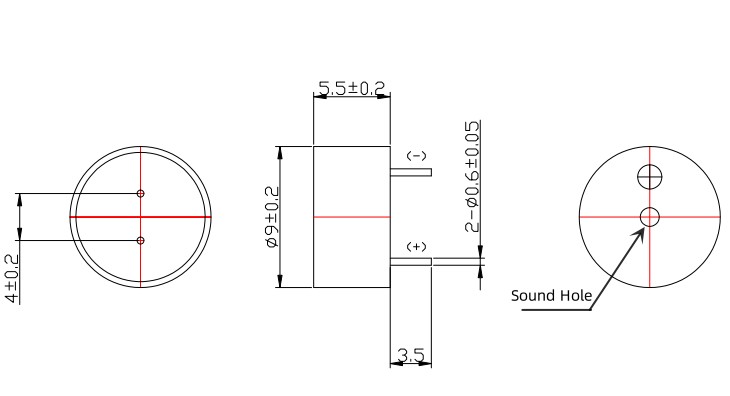

| মাত্রা (Dia × H) | 9.0 × 5.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | UL94 V‑0 |
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| রেটেড ভোল্টেজ | 5 V (AC) | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 3 - 7 V (AC) | ড্রাইভ সংকেত শিখর |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 5 V এ, অনুরণিত ফ্রিকোয়েন্সি, 10 সেমি |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz / 4000 ± 300 Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 42 ± 5 Ω | 25 ℃, ডিসি এ |
| অপারেটিং বর্তমান | ≤ 60 mA | 5 ভি এ |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| মাত্রা (Dia × H) | 9.0 × 5.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | UL94 V‑0 |
| পদ্ধতি | তাপমাত্রা | সময় | সর্বোচ্চ পাস |
| রিফ্লো সোল্ডারিং | 245 ± 15 ℃ | 180 ℃ প্রিহিট 40-70 সেকেন্ড; 245 ℃ 3 সে | 3 |
| ওয়েভ সোল্ডারিং ★ | 255 ± 15 ℃ | 4-6 সেকেন্ড | 2-3 |
| ম্যানুয়াল সোল্ডারিং ★ | 360 ± 10 ℃ | 2-5 সেকেন্ড | 2-3 |
★ থ্রু-হোল সমাবেশের জন্য প্রস্তাবিত সোল্ডারিং পদ্ধতি। PBT হাউজিং সাধারণ তরঙ্গের সোল্ডারিং তাপমাত্রার উপরে মার্জিন প্রদান করে, অ্যাকোস্টিক অবক্ষয় ছাড়াই স্ট্যান্ডার্ড প্রোডাকশন প্রোফাইলগুলিকে মিটমাট করে।
QMB-09B-03: ব্যাটারি চালিত পোর্টেবল যন্ত্র, স্মার্ট মিটারিং পরিকাঠামো, 3.3V কনজিউমার অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড, লি-আয়ন-চালিত IoT সেন্সর, হ্যান্ডহেল্ড ডায়াগনস্টিক টুল
QMB-09B-05: শিল্প পিএলসি অ্যালার্ম মডিউল, 5V স্বয়ংচালিত আনুষঙ্গিক সিস্টেম, বাণিজ্যিক রেফ্রিজারেশন নিয়ন্ত্রণ, নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ, অটোমেশন প্যানেল নির্মাণ
QMB‑09B‑05 4KHZ: মেডিক্যাল ডায়াগনস্টিক ইকুইপমেন্টের জন্য ক্রিস্প অ্যালার্ট টোন প্রয়োজন, টোনাল ডিসক্রিমিনেশন সহ সিকিউরিটি ইনট্রুশন প্যানেল, কনজিউমার ইলেকট্রনিক্সের অ্যাকোস্টিক ব্র্যান্ডিং, একাধিক শ্রবণযোগ্য ইঙ্গিত সহ অ্যাক্সেস কন্ট্রোল সিস্টেম

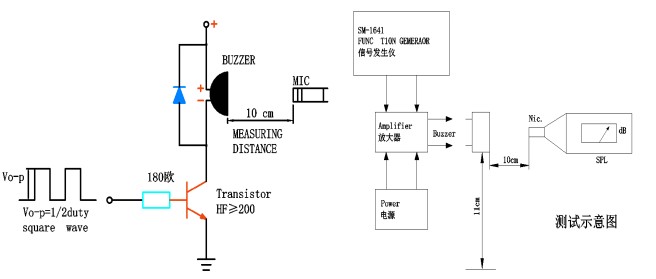

| বৈকল্পিক | ড্রাইভারের ধরন | কনফিগারেশন | নোট |
| QMB-09B-03 | মাইক্রোকন্ট্রোলার GPIO | পুশ-পুল 3.3V | ≥70 mA উৎসের ক্ষমতা যাচাই করুন; ফ্লাইব্যাক ডায়োড যোগ করুন |
| QMB-09B-03 | ওপেন-সংগ্রাহক ট্রানজিস্টর | পুল-আপ সহ NPN/PNP | প্রমিত; 1 kΩ বেস প্রতিরোধক সাধারণ |
| QMB‑09B‑05 / 4KHZ | 5V লজিক আউটপুট | সরাসরি বা বাফার | 42Ω 5V এ উচ্চতর কারেন্ট আঁকে; ট্রানজিস্টর বাফার প্রস্তাবিত |
| QMB‑09B‑05 / 4KHZ | ডেডিকেটেড বুজার ড্রাইভার আইসি | বর্গাকার তরঙ্গ আউটপুট | নিশ্চিত করুন ফ্রিকোয়েন্সি নির্বাচিত বৈকল্পিক মেলে |
| সমস্ত বৈকল্পিক | অডিও পরিবর্ধক | সাইন/বর্গ তরঙ্গ | আউটপুট প্রতিবন্ধকতা যাচাই করুন কয়েল প্রতিরোধের সাথে মেলে |
প্রস্তাবিত ড্রাইভ সংকেত: বর্গাকার তরঙ্গ, অনুরণিত ফ্রিকোয়েন্সিতে (2700Hz বা 4000Hz), 50% ডিউটি চক্র, রেট ভোল্টেজে। SPL অনুরণন থেকে দূরে প্রতি অক্টেভ প্রায় 6dB হ্রাস পায়; সর্বাধিক ভলিউমের জন্য, রেট করা ফ্রিকোয়েন্সি ±5% এ চালান।
| ইঞ্জিনিয়ারিং চ্যালেঞ্জ | QMB-09B সিরিজ সমাধান |
| প্রোটোটাইপ পর্বের সময় অনিশ্চিত চূড়ান্ত সিস্টেম ভোল্টেজ | ইউনিফাইড ফুটপ্রিন্ট 16Ω‑to‑42Ω বা 3V‑to‑5V অদলবদল করার অনুমতি দেয় PCB রিডিজাইন ছাড়াই |
| 2.7 kHz বনাম 4.0 kHz টোনাল অক্ষর মূল্যায়ন করতে হবে | একই ড্রাইভ সার্কিট, একই মাউন্টিং; শুধুমাত্র ফ্রিকোয়েন্সি পরিবর্তন |
| অপ্রচলিত বুজার অংশ নম্বর সহ উত্তরাধিকার সরঞ্জাম মেরামত | 9.0 মিমি পদচিহ্ন 9 মিমি এবং 12 মিমি উত্তরাধিকার অংশ প্রতিস্থাপন করে; ক্রস রেফারেন্স উপলব্ধ |
| মিশ্র সমাবেশ পরিবেশ (তরঙ্গ + ম্যানুয়াল সোল্ডারিং) | PBT হাউজিং থ্রু-হোল থার্মাল প্রোফাইলের জন্য অপ্টিমাইজ করা হয়েছে; বারবার পুনরায় কাজ সহ্য করে |
| একাধিক প্রকল্প জুড়ে সাপ্লাই চেইন সরলীকরণ | একক যান্ত্রিক SKU পরিবার ইনভেন্টরি এবং যোগ্যতা ওভারহেড হ্রাস করে |
0.71g ভর এবং প্রমিত 9.0mm ব্যাস বিদ্যমান ফ্রন্ট-প্যানেল কাটআউট এবং PCB লেআউটগুলির সাথে যান্ত্রিক সামঞ্জস্য নিশ্চিত করে। সমস্ত ভেরিয়েন্ট জুড়ে নমুনা ব্যাচ ডেটা স্পেসিফিকেশন উইন্ডোগুলির মধ্যে পরামিতিগুলি নিশ্চিত করে: SPL 87.5–94.7dB, বর্তমান 46.8–75.5mA ভেরিয়েন্টের উপর নির্ভর করে।
MEIDI স্বয়ংক্রিয় উইন্ডিং, সোল্ডারিং এবং পরিদর্শন স্টেশনগুলির সাথে উত্সর্গীকৃত থ্রু-হোল সমাবেশ লাইনে QMB-09B সিরিজ তৈরি করে৷ আমাদের জিয়াংসু ম্যানুফ্যাকচারিং বেস প্রতিটি উৎপাদন পর্যায়ে প্রক্রিয়াধীন নিয়ন্ত্রণ সহ ISO 9001 প্রোটোকল অনুসরণ করে। প্রতিটি ব্যাচ হাউজিং-এ প্রচুর কোড মার্কিং বহন করে, যা উৎপাদনের তারিখ, পরীক্ষার রেকর্ড এবং কাঁচামালের শংসাপত্রের জন্য 10-বছরের ট্রেসেবিলিটি সক্ষম করে।
ব্যাচ-স্তরের যোগ্যতার মধ্যে রয়েছে:
কুণ্ডলী প্রতিরোধের 100% পরীক্ষা - ভেরিয়েন্ট স্পেসিফিকেশন প্রতি সহনশীলতা যাচাইকরণ (16Ω ±5Ω বা 42Ω ±5Ω)
অনুরণিত ফ্রিকোয়েন্সি স্পট চেক - রেটেড ফ্রিকোয়েন্সি ±11% এ পরিসংখ্যানগত নমুনা; 2.7kHz ভেরিয়েন্টের জন্য সাধারণ পরিমাপ পরিসীমা 2650–2740Hz
SPL ব্যাচ যাচাইকরণ – রেট করা শর্তে ন্যূনতম ≥85dB; নমুনা মানে সাধারণত 90-93dB
বর্তমান ড্র যাচাইকরণ – ≤80mA (QMB‑09B‑03) বা ≤60mA (QMB‑09B‑05 ভেরিয়েন্ট) রেট ভোল্টেজে
J‑STD‑002-এর প্রতি সোল্ডারেবিলিটি - ক্যাটাগরি 3, 260°C ওয়েটিং ব্যালেন্স সম্পূর্ণ লিড কভারেজ সহ
RoHS এবং REACH সম্মতি - অনুরোধের ভিত্তিতে সম্পূর্ণ উপাদান ঘোষণা এবং শংসাপত্র উপলব্ধ
থার্মাল শক সাইক্লিং - -30°C এবং +80°C-এর মধ্যে 5টি চক্র প্রতি চরমে 30‑মিনিট dwell, PBT হাউজিং এবং অভ্যন্তরীণ সংযোগের কাঠামোগত অখণ্ডতা যাচাই করে
প্রশ্ন 1: আমি কীভাবে QMB-09B-03, QMB-09B-05 এবং QMB-09B-05 4KHZ এর মধ্যে নির্বাচন করব?
নির্বাচন আপনার উপলব্ধ ড্রাইভ ভোল্টেজ, বর্তমান বাজেট, এবং শাব্দ পছন্দ দ্বারা চালিত হয়। QMB‑09B‑03 (16Ω, 1.5–4.5V) 3.3V লজিক এবং লি‑আয়ন ব্যাটারি সিস্টেমের জন্য অপ্টিমাইজ করা হয়েছে যেখানে সরাসরি MCU GPIO ড্রাইভ কাঙ্ক্ষিত৷ এর নিম্ন কুণ্ডলী প্রতিরোধের 3.3V রেল থেকে আরও বেশি কারেন্ট বের করে, একই ড্রাইভ ভোল্টেজে 42Ω ভেরিয়েন্টের তুলনায় প্রতি ভোল্টে উচ্চতর SPL উৎপন্ন করে। QMB‑09B‑05 (42Ω, 3–7V) 5V শিল্প এবং স্বয়ংচালিত বাসগুলিকে লক্ষ্য করে যেখানে তাপ ব্যবস্থাপনা এবং পাওয়ার সাপ্লাই লোডিংয়ের জন্য বর্তমান ড্র (≤60mA বনাম ≤80mA) বিষয়গুলি হ্রাস করে৷ 4kHz ভেরিয়েন্টটি উচ্চতর-ফ্রিকোয়েন্সি টোনাল স্পষ্টতার সাথে একই ভোল্টেজের সামঞ্জস্য প্রদান করে যেখানে 2.7kHz খুব কম বা পরিবেষ্টিত শব্দ দ্বারা মুখোশিত।
প্রশ্ন 2: আমি কি 5V সিস্টেমে QMB-09B-03 বা 3.3V সিস্টেমে QMB-09B-05 ব্যবহার করতে পারি?
পরিবর্তন ছাড়া সুপারিশ করা হয় না. QMB-09B-03 সর্বোচ্চ 4.5V এর জন্য রেট করা হয়েছে; 5V প্রয়োগ করলে কয়েল অত্যধিক গরম হওয়ার ঝুঁকি থাকে এবং ≤80mA স্পেসিফিকেশন অতিক্রম করতে পারে। QMB‑09B‑05 সর্বনিম্ন অপারেটিং ভোল্টেজ হল 3V; 3.3V এ 42Ω কয়েল রেট স্পেসিফিকেশনের নিচে কম আউটপুট তৈরি করে। 5V সিস্টেমের জন্য 16Ω ড্রাইভ বৈশিষ্ট্য প্রয়োজন, একটি সিরিজ প্রতিরোধক (সাধারণত 47-100Ω) যুক্ত করুন যাতে কারেন্টকে নিরাপদ স্তরে সীমাবদ্ধ করা যায়। 3.3V সিস্টেমের জন্য 42Ω বৈশিষ্ট্যের প্রয়োজন, পরিবর্তে QMB‑09B‑03 বিবেচনা করুন, অথবা 5V সরবরাহ আলাদাভাবে বুজারে রুট করা যেতে পারে কিনা তা মূল্যায়ন করুন।
প্রশ্ন 3: সাধারণ পরিবেশে 2.7kHz এবং 4.0kHz এর মধ্যে ব্যবহারিক পার্থক্য কী?
2.7kHz নিম্ন-ফ্রিকোয়েন্সি অনুপ্রবেশ প্রদান করে যা কারখানার মেঝে, যানবাহনের কেবিন এবং মেশিনারি ঘেরে সাধারণ যান্ত্রিক পরিবেষ্টিত শব্দের মধ্য দিয়ে কাটে। 4.0kHz নিরিবিলি ইনডোর পরিবেশ যেমন চিকিৎসা সুবিধা, অফিস এবং ভোক্তা সেটিংসে শক্তিশালী উপলব্ধি সহ উচ্চ-ফ্রিকোয়েন্সি টোনাল চরিত্র সরবরাহ করে। বহিরঙ্গন অ্যাপ্লিকেশনগুলিতে, 2.7kHz দূরত্বের উপর কম বায়ুমণ্ডলীয় ক্ষয় সহ প্রচার করে। উভয় ফ্রিকোয়েন্সি অভিন্ন নির্ভরযোগ্যতা এবং আজীবন বৈশিষ্ট্যের সাথে সমানভাবে উত্পাদনযোগ্য; নির্বাচন একটি শাব্দ পছন্দ এবং পরিবেষ্টিত শব্দ বিবেচনা.

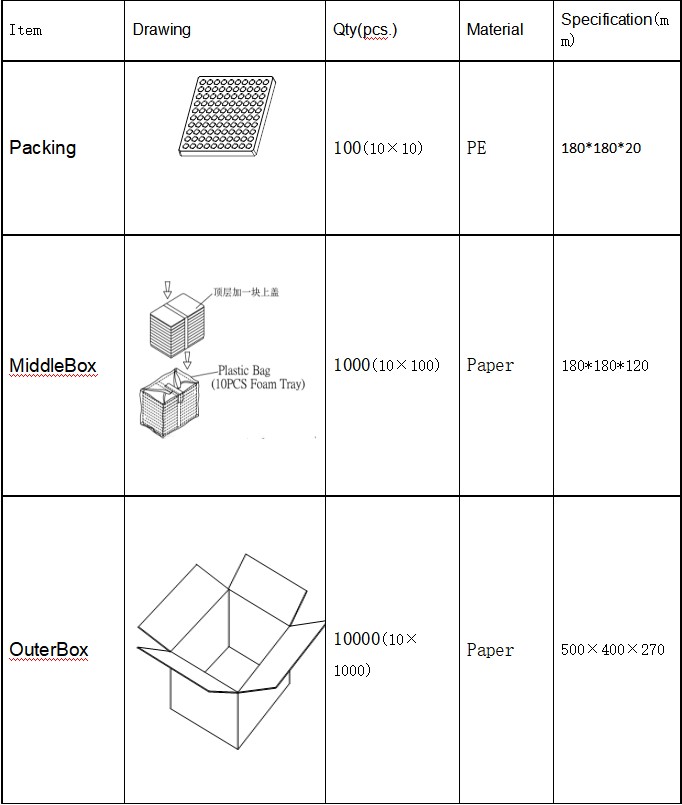

প্রশ্ন 4: কাস্টম সীসা দৈর্ঘ্য, বিকল্প পিন গঠন, বা টেপ-এবং-রিল প্যাকেজিং উপলব্ধ?
হ্যাঁ। MEIDI নন-স্ট্যান্ডার্ড PCB লেআউট বা উচ্চতা-সীমাবদ্ধ ঘেরের জন্য কাস্টম লিড ট্রিমিং (সোজা, কিঙ্কড, অফসেট বা উল্লম্ব গঠন) সমর্থন করে। টেপ-এবং-রিল প্যাকেজিং থ্রু-হোল বাজারের জন্য মানক নয় কিন্তু ন্যূনতম অর্ডারের পরিমাণ সহ উচ্চ-ভলিউম স্বয়ংক্রিয় সন্নিবেশের জন্য ব্যবস্থা করা যেতে পারে। কাস্টম লিড গঠন সাধারণত আয়তন এবং জটিলতার উপর নির্ভর করে 2-4 সপ্তাহ যোগ করে। উদ্ধৃতি এবং সম্ভাব্যতা মূল্যায়নের জন্য একটি OEM কনফিগারেশন অনুরোধ জমা দিন।
প্রশ্ন 5: আমি কি রেট করা অনুরণন ব্যতীত অন্য ফ্রিকোয়েন্সি সহ এই বাজারগুলি চালাতে পারি?
অনুরণন থেকে দূরে সরে গেলে SPL কমে যায় — আউটপুট প্রায় 6dB প্রতি অক্টেভ অফ-রেজোন্যান্সে নেমে আসে। সর্বাধিক ভলিউমের জন্য, রেট করা ফ্রিকোয়েন্সি (2700Hz বা 4000Hz) ±5% এ ড্রাইভ করুন। মাল্টি-টোন বা মিউজিক্যাল অ্যাপ্লিকেশনগুলির জন্য বিস্তৃত ফ্রিকোয়েন্সি প্রতিক্রিয়া প্রয়োজন, পরিবর্তে একটি পাইজোইলেক্ট্রিক বুজার বা ক্ষুদ্র স্পিকার বিবেচনা করুন। QMB-09B সিরিজটি স্থির-ফ্রিকোয়েন্সি সতর্কতা টোনগুলির জন্য অপ্টিমাইজ করা হয়েছে যেখানে ওয়াট প্রতি সর্বাধিক SPL প্রাথমিক প্রয়োজন৷
প্রশ্ন 6: রেট ভোল্টেজে একটানা ড্রাইভের অধীনে প্রত্যাশিত শাব্দ জীবনকাল কী?
QMB-09B সিরিজ একটি প্যাসিভ উপাদান; জীবনকাল ড্রাইভ সিগন্যাল ডিউটি চক্র, পরিবেষ্টিত তাপমাত্রা এবং ভোল্টেজের উপর নির্ভর করে। স্ট্যান্ডার্ড যোগ্যতার মধ্যে রয়েছে 25°C তাপমাত্রায় 1/2 ডিউটি সাইকেল স্কয়ার ওয়েভ সহ রেটেড ভোল্টেজে 96 ঘন্টা একটানা ড্রাইভ। বর্ধিত ক্রমাগত-টোন অ্যাপ্লিকেশনের জন্য, শুল্ক চক্র হ্রাস করা (যেমন, 1 সেকেন্ড চালু, 4 সেকেন্ড বন্ধ) জীবনকাল প্রসারিত করে এবং কয়েল গরম করা হ্রাস করে। আপনার অপারেটিং অবস্থার অধীনে অ্যাপ্লিকেশন-নির্দিষ্ট জীবনকালের অনুমানের জন্য ফ্যাক্টরি ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
লিগ্যাসি বুজার পার্ট নম্বর, সিরিজ ডেটাশিট, তিনটি ভেরিয়েন্টের নমুনা মূল্যায়ন বা কাস্টম লিড কনফিগারেশনের সাথে ক্রস-রেফারেন্স যাচাইয়ের জন্য, MEIDI রিপ্লেসমেন্ট পার্টস বিভাগের সাথে যোগাযোগ করুন।
MEIDI প্রতিস্থাপন প্রকৌশল সাধারণত পিনআউট অঙ্কন, ড্রাইভার সার্কিট নোট, এবং মেরামত এবং নতুন উত্পাদন প্রোগ্রামের জন্য ভলিউম মূল্যের সাথে এক ব্যবসায়িক দিনের মধ্যে সামঞ্জস্যপূর্ণ অনুসন্ধানের উত্তর দেয়।
