সামঞ্জস্যপূর্ণ শাব্দ আউটপুট জন্য 2400Hz এ বহিরাগত বর্গ তরঙ্গ ড্রাইভ
থ্রু-হোল PCB লেআউটের জন্য 42Ω কুণ্ডলী প্রতিবন্ধকতা
সাধারণ মাধ্যমে-গর্ত PCB লেআউটের জন্য 12 মিমি ব্যাস
মিন. রেটেড ড্রাইভ অবস্থার অধীনে 10cm এ 85dB সাউন্ড প্রেসার
-20℃ থেকে +70℃ অপারেটিং তাপমাত্রা পরিসীমা
ব্ল্যাক পিপিও হাউজিং থ্রু-হোল সমাবেশ প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ

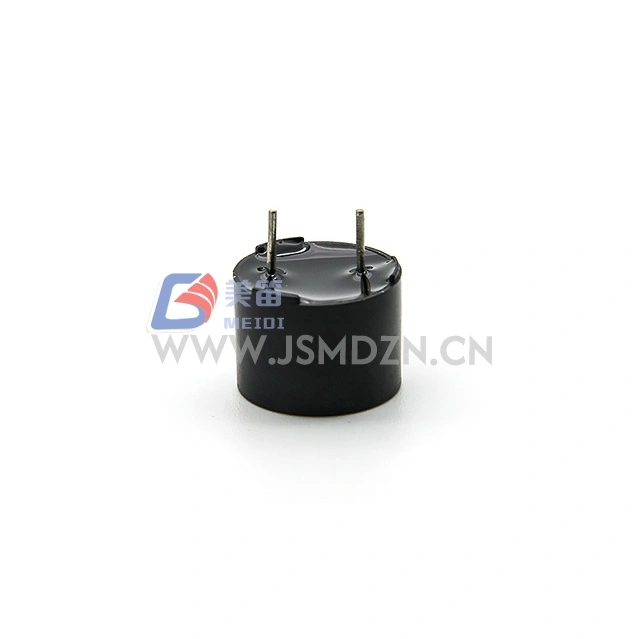

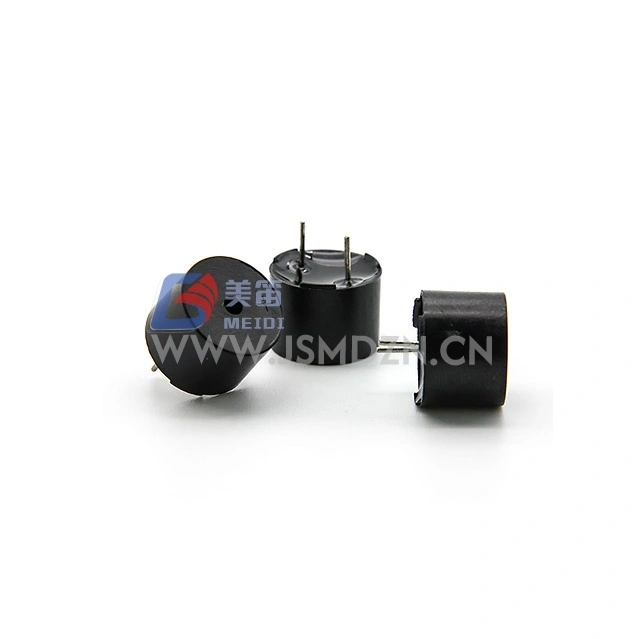

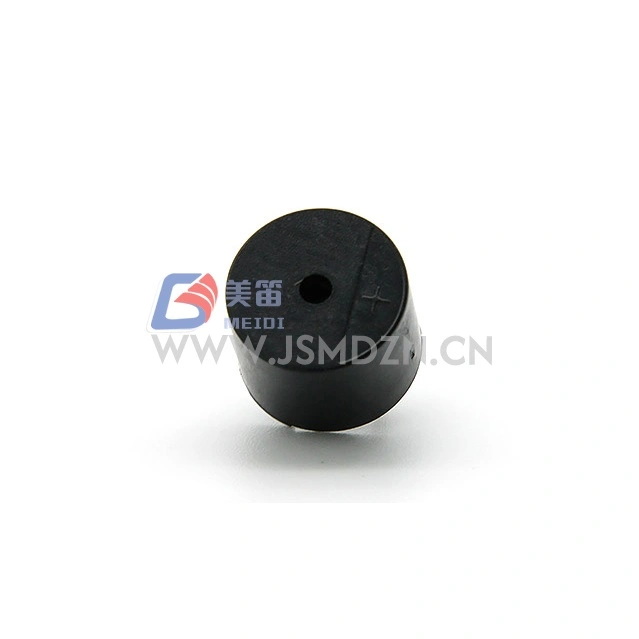

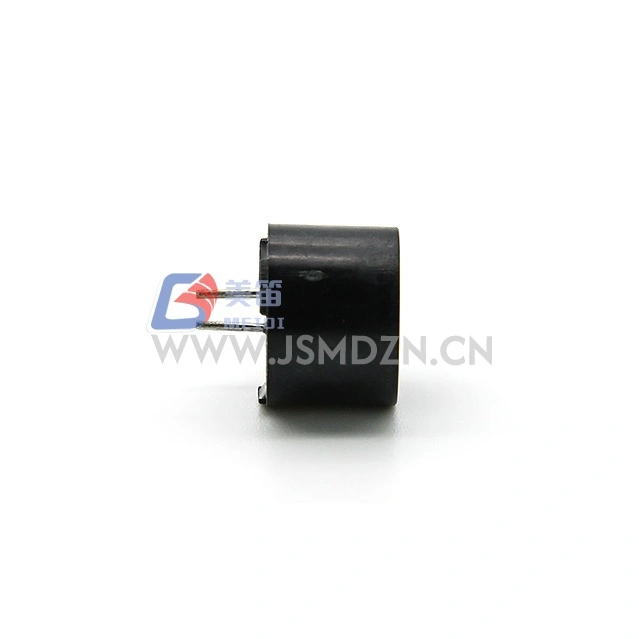

MEIDI HN-1295 12mm 2400Hz থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা ইলেকট্রনিক সিস্টেমে থ্রু-হোল মাউন্ট করার জন্য ডিজাইন করা হয়েছে যার জন্য শব্দ তৈরির জন্য বাহ্যিক ড্রাইভ সংকেত প্রয়োজন। 12 মিমি বডি ব্যাসে, এই বুজারটি ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল, অ্যালার্ম সিস্টেম, কনজিউমার অ্যাপ্লায়েন্স এবং ডায়াগনস্টিক ইকুইপমেন্টে ব্যবহৃত সাধারণ পিসিবি লেআউটে একীভূত হয়।
2400Hz অনুরণিত ফ্রিকোয়েন্সি বাহ্যিক স্কোয়ার ওয়েভ ড্রাইভ সংকেত গ্রহণ করে, রেটেড ফ্রিকোয়েন্সির কাছাকাছি বা কাছাকাছি চালিত হলে সামঞ্জস্যপূর্ণ শাব্দ প্রতিক্রিয়া সক্ষম করে। 5Vo-p-এর রেটযুক্ত ভোল্টেজ এবং 3--7Vo-p-এর অপারেটিং রেঞ্জ সহ, HN-1295 ড্রাইভার সার্কিট ডিজাইনে নমনীয়তা প্রদান করে।
42Ω কুণ্ডলী প্রতিরোধের মাধ্যমে-গর্ত মাউন্ট অ্যাপ্লিকেশনের জন্য নির্বাচিত হয়. কালো পিপিও হাউজিং থ্রু-হোল সমাবেশ প্রক্রিয়াগুলির জন্য কাঠামোগত স্থিতিশীলতা প্রদান করে।
বাহ্যিক ড্রাইভ আর্কিটেকচার --- টোন জেনারেশনের জন্য 2400Hz এ বর্গাকার তরঙ্গ সংকেত গ্রহণ করে; এসি উত্তেজনা প্রয়োজন, একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না
থ্রু-হোল ফর্ম ফ্যাক্টর --- স্ট্যান্ডার্ড পিসিবি লেআউটের জন্য পিন কনফিগারেশন সহ 12 মিমি ব্যাস
42Ω কয়েল প্রতিবন্ধকতা --- থ্রু-হোল PCB লেআউটের জন্য
স্থিতিশীল শাব্দ আউটপুট --- মিন. 5Vo-p, 2400Hz, 50% ডিউটি সাইকেল স্কয়ার ওয়েভ এ চালিত হলে 10cm এ 85dB
PPO হাউজিং উপাদান --- থ্রু-হোল সমাবেশ সামঞ্জস্যের জন্য কালো হাউজিং
RoHS পরিবেশগত সম্মতি --- হ্যাঁ
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | --- |
| রেটেড ভোল্টেজ | 5Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 3--7Vo-p | ড্রাইভ সংকেত শিখর |

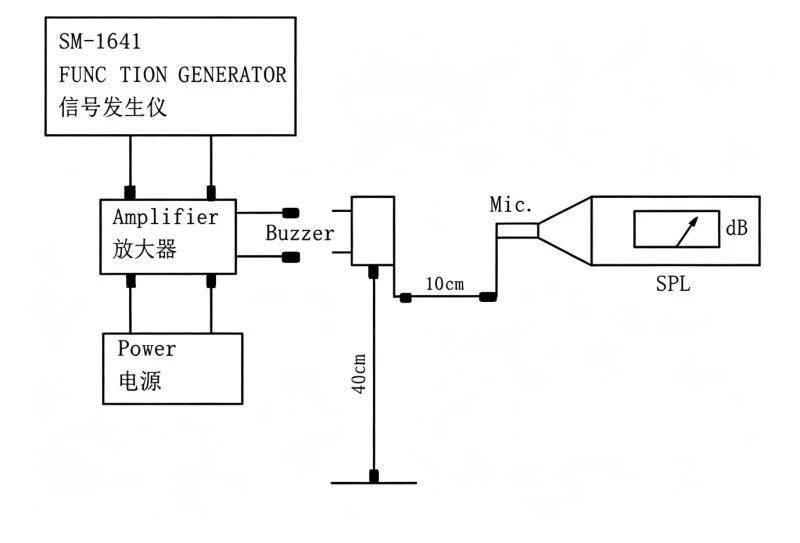

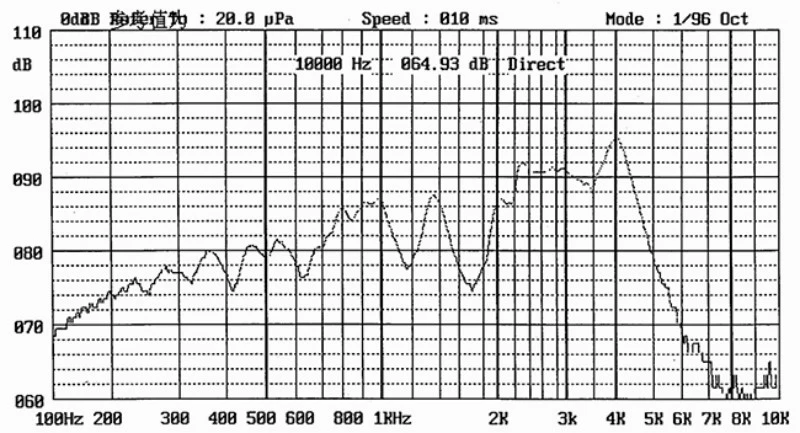

| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 5Vo-p-এ, 2400Hz, 50% ডিউটি, 10cm |
| অনুরণিত ফ্রিকোয়েন্সি | 2400Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 42 ± 5Ω | --- |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 5Vo-p, 2400Hz-এ, 50% ডিউটি |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | --- |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | --- |

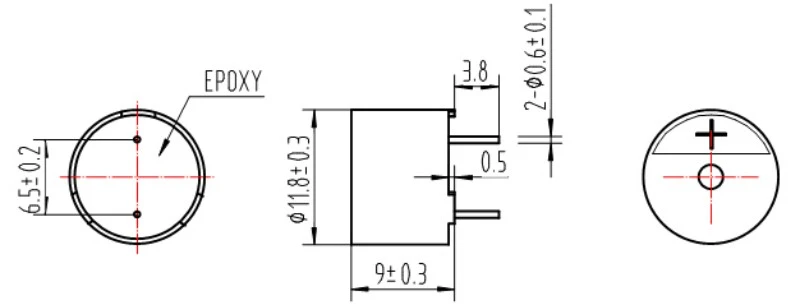

| বাহ্যিক আকার | 12 মিমি (ব্যাস) | পিন ব্যতীত বডি |
| নেট ওজন | প্রায় 1.5 গ্রাম | --- |
| হাউজিং উপাদান | কালো পিপিও | --- |
| পরিবেশগত সুরক্ষা প্রবিধান | RoHS | --- |
ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল অ্যালার্ম মডিউল যার জন্য শাব্দ সতর্কতা প্রয়োজন
থ্রু-হোল PCB ডিজাইন সহ নিরাপত্তা এবং অনুপ্রবেশ সনাক্তকরণ সিস্টেম
ভোক্তা যন্ত্রপাতি নিয়ন্ত্রণ বোর্ড স্ট্যান্ডার্ড বুজার মাউন্ট ব্যবহার করে
ডায়াগনস্টিক এবং পরীক্ষার সরঞ্জামের শ্রবণযোগ্য অবস্থা ইঙ্গিত প্রয়োজন
ড্রাইভ আউটপুট সহ PLC এবং অটোমেশন সিস্টেম
ত্রুটি অবস্থা সতর্কতা জন্য নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ ইউনিট
| ডিজাইনের প্রয়োজনীয়তা | HN-1295 সুবিধা |
| থ্রু-হোল PCB লেআউট | স্ট্যান্ডার্ড পিসিবি মাউন্ট করার জন্য 12 মিমি ব্যাস |
| সামঞ্জস্যপূর্ণ অ্যালার্ম টোন ফ্রিকোয়েন্সি | অভিন্ন শাব্দ চরিত্রের জন্য 2400Hz অনুরণিত ফ্রিকোয়েন্সি |
| সমাবেশ প্রক্রিয়া সামঞ্জস্য | থ্রু-হোল সমাবেশের জন্য কালো PPO হাউজিং |
| পরিবেশগত সম্মতি | RoHS |
MEIDI পণ্যের নকশা, ক্রয় এবং পরীক্ষা থেকে প্রতিটি উৎপাদন পর্যায়ে মান নিয়ন্ত্রণের সাথে HN-1295 তৈরি করে। সার্টিফিকেশন বিশদ বিবরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); ডেটাশিটে উল্লেখিত ন্যূনতম SPL থেকে SPL 10dB-এর বেশি কমবে না।
| টেস্ট আইটেম | পরীক্ষার শর্ত |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%--95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং (সমস্ত 6টি মুখ এবং 3টি প্রান্ত), 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ড বা 5 সেমি শক্ত কাঠের বোর্ডে নামিয়ে দিন |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।

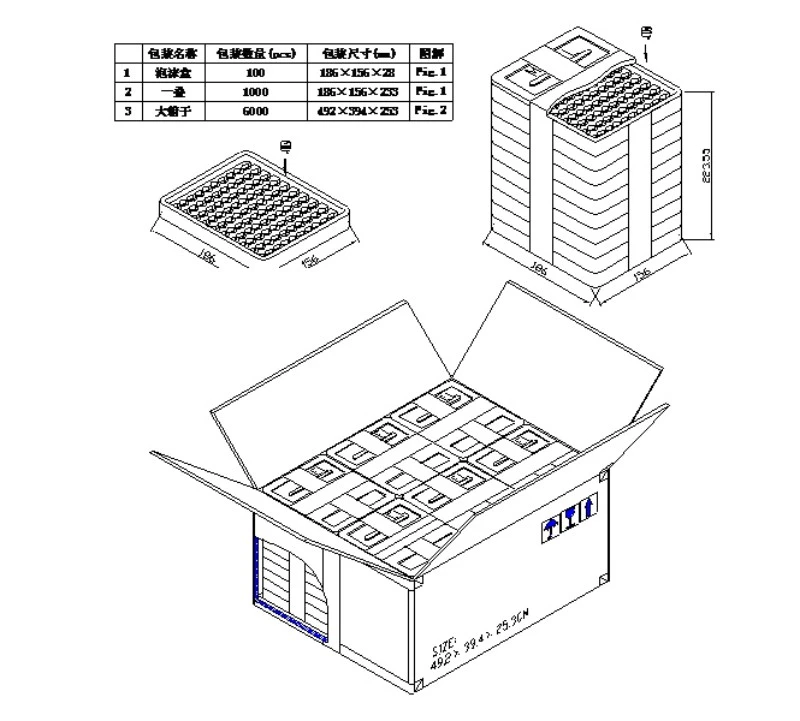

| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক বুজার |
| পরিমাণ | 6000 পিসিএস |
| শক্ত কাগজের ভলিউম | 52×41.5×27 CM |
1. এই বাজারের কি একটি বাহ্যিক ড্রাইভ সংকেত প্রয়োজন, নাকি এটি ডিসি ভোল্টেজ দিয়ে চালিত হতে পারে?
একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার হিসাবে, HN-1295-এর একটি বাহ্যিক AC সংকেত প্রয়োজন --- সাধারণত 2400Hz এ বা কাছাকাছি একটি বর্গাকার তরঙ্গ --- শ্রবণযোগ্য আউটপুট তৈরি করতে। একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না এবং ক্রমাগত কারেন্ট প্রবাহের মাধ্যমে কয়েলের ক্ষতি করতে পারে।
2. সর্বোচ্চ শব্দ চাপ আউটপুট জন্য কোন ড্রাইভিং ফ্রিকোয়েন্সি সুপারিশ করা হয়?
সর্বোচ্চ SPL 2400Hz এর অনুরণিত ফ্রিকোয়েন্সিতে ঘটে। SPL উল্লেখযোগ্যভাবে কমে যায় যখন চালিত অফ-রেজোন্যান্স। সামঞ্জস্যপূর্ণ মিনিটের জন্য। 85dB আউটপুট, 5Vo-p এ 50% ডিউটি সাইকেল স্কয়ার ওয়েভ সহ 2400Hz এ ড্রাইভ করুন।
3. 42Ω কয়েল প্রতিবন্ধকতার জন্য কোন ড্রাইভার সার্কিট উপযুক্ত?
স্ট্যান্ডার্ড ওপেন-কালেক্টর NPN/PNP ট্রানজিস্টর কনফিগারেশন পুল-আপ প্রতিরোধকের সাথে সামঞ্জস্যপূর্ণ। মাইক্রোকন্ট্রোলার GPIO ডাইরেক্ট ড্রাইভের জন্য, পোর্টটি ≥80mA সোর্স বা সিঙ্ক করতে পারে তা যাচাই করুন। ইন্ডাকটিভ লোড বা রিলে সার্কিট দিয়ে গাড়ি চালানোর সময় একটি ফ্লাইব্যাক ডায়োড অনুশীলন করার পরামর্শ দেওয়া হয়।
4. এই থ্রু-হোল বুজারের জন্য প্রস্তাবিত সোল্ডারিং পদ্ধতি কী?
HN-1295 স্ট্যান্ডার্ড থ্রু-হোল ওয়েভ সোল্ডারিং প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ। ম্যানুয়াল সোল্ডারিংয়ের জন্য, সুপারিশকৃত তাপমাত্রা এবং সময়কাল নির্দিষ্টকরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. কাস্টম অনুরণিত ফ্রিকোয়েন্সি বা কুণ্ডলী প্রতিরোধ উপলব্ধ?
কাস্টম কনফিগারেশন সংক্রান্ত প্রযুক্তিগত অনুসন্ধানের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
