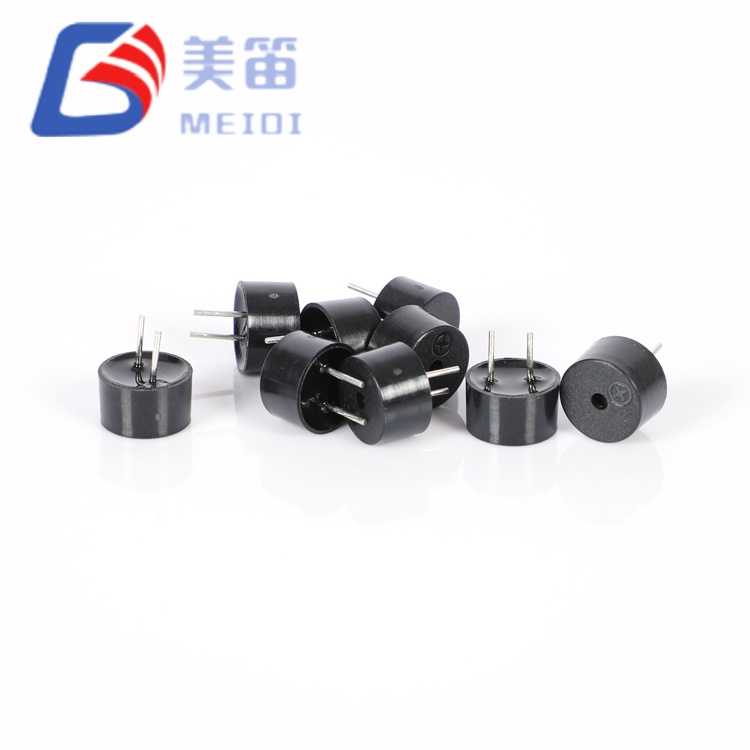

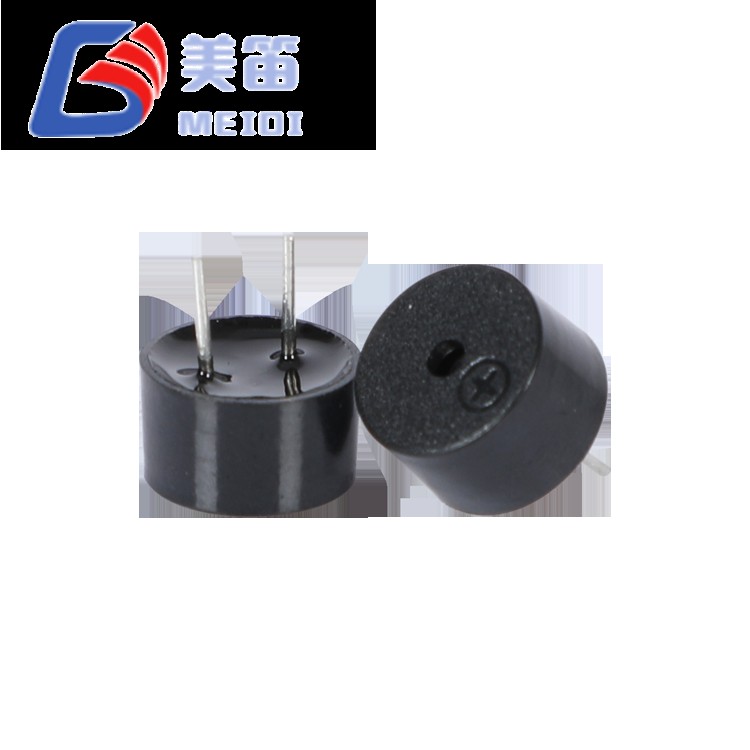

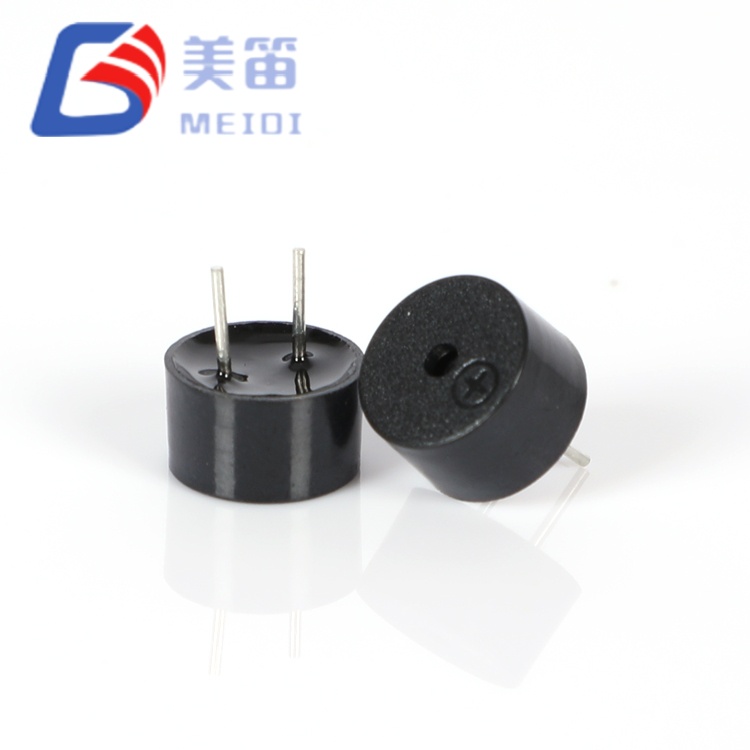

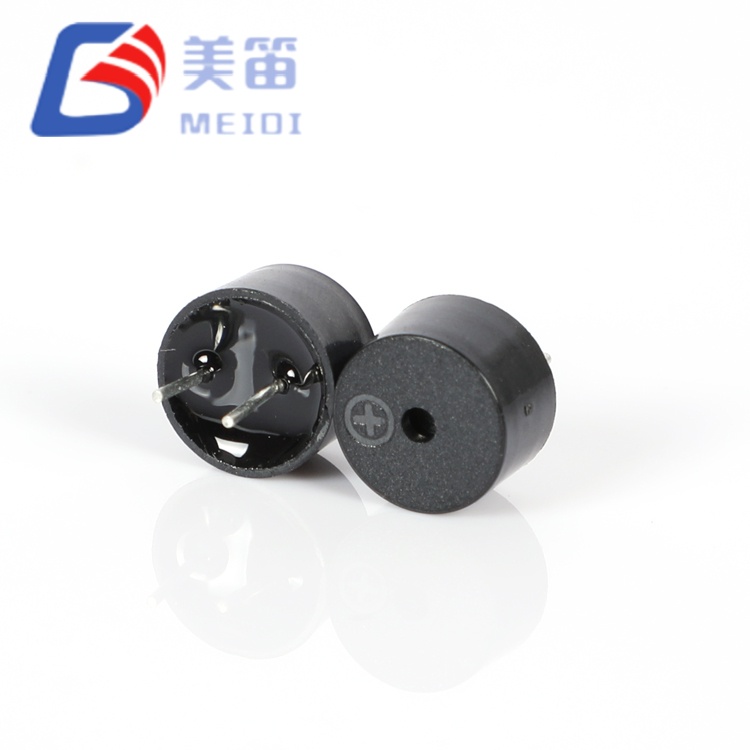

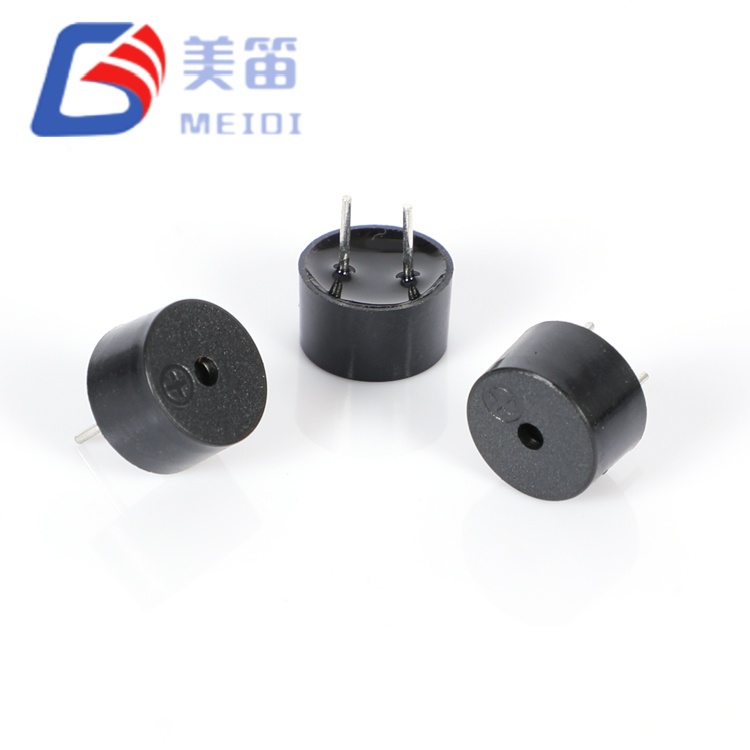

একটি একক 9.0×5.5 মিমি যান্ত্রিক প্ল্যাটফর্মের অধীনে 9*5.5 মিমি ম্যাগনেটিক প্যাসিভ বুজার তিনটি থ্রু-হোল প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার। দুটি কুণ্ডলী প্রতিরোধ এবং দুটি অনুরণিত ফ্রিকোয়েন্সি ডিজাইনাররা পিসিবি হোল প্যাটার্ন পরিবর্তন না করেই সরবরাহ ভোল্টেজ এবং টোনাল প্রয়োজনীয়তার সাথে বুজারকে মেলাতে দেয়। 16Ω ভেরিয়েন্টটি 3.3V লজিক এবং লিথিয়াম-আয়ন সিস্টেমের জন্য 1.5V থেকে 4.5V পর্যন্ত চলে; 42Ω ভেরিয়েন্টগুলি শিল্প 5V রেলের জন্য 3V থেকে 7V কভার করে। তিনটি মডেল জুড়ে, শব্দের চাপ 10cm এ 85dB ছাড়িয়ে যায় এবং কালো PBT বডি মিশ্র-প্রক্রিয়া সমাবেশে তরঙ্গ এবং ম্যানুয়াল সোল্ডারিংয়ের জন্য অপ্টিমাইজ করা হয়।
একটি একক 9.0 × 5.5 মিমি পদচিহ্ন থেকে তিনটি বৈদ্যুতিক প্রোফাইল; 3V এবং 5V আর্কিটেকচারের মধ্যে স্যুইচ করার সময় কোনও লেআউট পরিবর্তনের প্রয়োজন নেই৷
16Ω, 3V, 2.7kHz মডেলটি ব্যাটারি-চালিত এবং যুক্তি-স্তরের ডিভাইসগুলির জন্য উপযুক্ত যেখানে সরাসরি মাইক্রোকন্ট্রোলার ড্রাইভ পছন্দ করা হয়৷
42Ω, 5V, 2.7kHz মডেল স্ট্যান্ডার্ড শিল্প এবং স্বয়ংচালিত আনুষঙ্গিক বাসগুলিতে বর্তমান ড্র কমিয়ে দেয়।
42Ω, 5V, 4.0kHz মডেলটি উচ্চতর-ফ্রিকোয়েন্সি টোন সহ একই বৈদ্যুতিক ইন্টারফেস প্রদান করে যেগুলি একটি ক্রিস্পার সতর্কতা থেকে উপকৃত হয়।
সমস্ত ভেরিয়েন্ট-এর মাধ্যমে-হোল পিনের ব্যবধান একই ভাগ করে, তাই মেরামত এবং রেট্রোফিট প্রকল্পগুলি বোর্ড পরিবর্তন ছাড়াই অপ্রচলিত 9mm এবং 12mm বাজারগুলিকে প্রতিস্থাপন করতে পারে৷
ন্যূনতম শব্দ চাপ 85dB 10cm এ সিরিজ জুড়ে; উত্পাদনের নমুনা সাধারণত 87dB থেকে 95dB পর্যন্ত পৌঁছায়।
| প্যারামিটার | QMB-09B-03 | QMB-09B-05 | QMB-09B-05 4KHZ |
| রেটেড ভোল্টেজ | 3 V (AC) | 5 V (AC) | 5 V (AC) |
| অপারেটিং ভোল্টেজ | 1.5 - 4.5 V | 3 - 7 ভি | 3 - 7 ভি |
| কুণ্ডলী প্রতিরোধ | 16 ± 5 Ω | 42 ± 5 Ω | 42 ± 5 Ω |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | 2700 ± 300 Hz | 4000 ± 300 Hz |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | ≥ 85 ডিবি | ≥ 85 ডিবি |
| অপারেটিং বর্তমান | ≤ 80 mA | ≤ 60 mA | ≤ 60 mA |
| নমুনা SPL পরিসীমা | 87.5–94.0 dB | 91.5–94.7 dB | 91.5–94.7 dB |
| নমুনা বর্তমান পরিসীমা | 69.2–75.5 mA | 46.8–51.7 mA | 46.8–51.7 mA |
| ড্রাইভ সামঞ্জস্যতা | 3.3 V MCU GPIO, Li‑ion | 5V যুক্তি, শিল্প বাস | 5V যুক্তি, শিল্প বাস |
| সাধারণ অ্যাপ্লিকেশন | বহনযোগ্য যন্ত্র, স্মার্ট মিটার, ভোক্তা যন্ত্রপাতি | শিল্প এলার্ম, স্বয়ংচালিত আনুষাঙ্গিক, পিএলসি মডিউল | মেডিকেল ডিভাইস, নিরাপত্তা প্যানেল, টোন-বৈষম্যমূলক সিস্টেম |
একটি একক যান্ত্রিক নকশা তিনটি বৈদ্যুতিক রূপকে কভার করে, যা PCB হোল লেআউট পরিবর্তন না করেই ড্রাইভ আর্কিটেকচারকে চূড়ান্ত করার অনুমতি দেয়।
16Ω কয়েলটি 3.3V সরবরাহের সাথে মিলে যায়, ড্রাইভার স্টেজটিকে সহজ রেখে; 42Ω কয়েল 5V রেলে কারেন্ট কমিয়ে দেয়।
দুটি অনুরণন ফ্রিকোয়েন্সি উপলব্ধ: কম-ফ্রিকোয়েন্সি শব্দ অনুপ্রবেশের জন্য 2.7kHz এবং একটি তীক্ষ্ণ টোনাল মানের জন্য 4.0kHz।
কালো PBT হাউজিং 255°C তাপমাত্রায় ওয়েভ সোল্ডারিং সহ্য করে এবং 360°C-তে ম্যানুয়াল রিওয়ার্ক বিকৃতি বা শাব্দ পরিবর্তন ছাড়াই।
9.0 মিমি ব্যাস এবং স্ট্যান্ডার্ড পিন পিচ সিরিজটিকে অনেক লিগ্যাসি 9 মিমি এবং 12 মিমি থ্রু-হোল বাজারের জন্য একটি ড্রপ-ইন প্রতিস্থাপন করে।
প্রতিটি ইউনিটে প্রচুর কোড থাকে যা উৎপাদনের তারিখ, পরীক্ষার রেকর্ড এবং কাঁচামাল ব্যাচের সাথে লিঙ্ক করে, যা দশ বছর ধরে রক্ষণাবেক্ষণ করা হয়।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| রেটেড ভোল্টেজ | 3 V (AC) | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 1.5 - 4.5 V (AC) | ড্রাইভ সংকেত শিখর |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 3 V এ, 2700 Hz, 10 সেমি |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 16 ± 5 Ω | 25 ℃, ডিসি এ |
| অপারেটিং বর্তমান | ≤ 80 mA | 3 V, 2700 Hz এ |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |

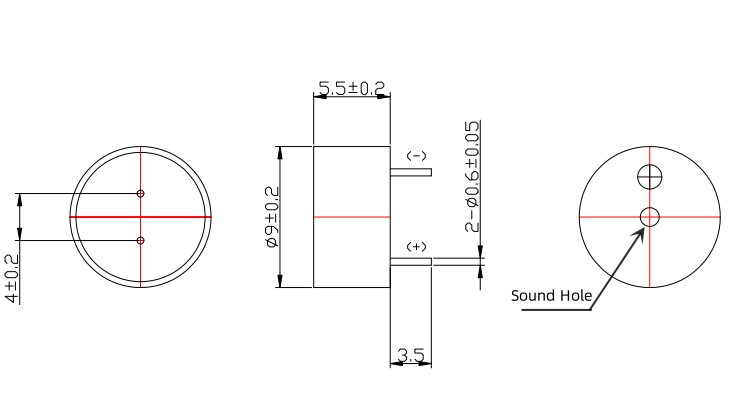

| মাত্রা (Dia × H) | 9.0 × 5.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | UL94 V‑0 |
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| রেটেড ভোল্টেজ | 5 V (AC) | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 3 - 7 V (AC) | ড্রাইভ সংকেত শিখর |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 5 V এ, অনুরণিত ফ্রিকোয়েন্সি, 10 সেমি |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz / 4000 ± 300 Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 42 ± 5 Ω | 25 ℃, ডিসি এ |
| অপারেটিং বর্তমান | ≤ 60 mA | 5 ভি এ |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| মাত্রা (Dia × H) | 9.0 × 5.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | UL94 V‑0 |
| পদ্ধতি | তাপমাত্রা | সময় | সর্বোচ্চ পাস |
| রিফ্লো সোল্ডারিং | 245 ± 15 ℃ | 180 ℃ প্রিহিট 40-70 সেকেন্ড; 245 ℃ 3 সে | 3 |
| ওয়েভ সোল্ডারিং ★ | 255 ± 15 ℃ | 4-6 সেকেন্ড | 2-3 |
| ম্যানুয়াল সোল্ডারিং ★ | 360 ± 10 ℃ | 2-5 সেকেন্ড | 2-3 |
★ থ্রু-হোল সমাবেশের জন্য পছন্দের পদ্ধতি। PBT হাউজিং এই প্রোফাইলগুলি জুড়ে মাত্রিক স্থিতিশীলতা বজায় রাখে, টার্মিনাল ঢিলা বা শাব্দ গহ্বরের বিকৃতি রোধ করে।
QMB‑09B‑03: হ্যান্ডহেল্ড ইন্সট্রুমেন্ট, স্মার্ট ইউটিলিটি মিটার, 3.3V কনজিউমার অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড এবং Li‑ion-চালিত IoT সেন্সর যেখানে একটি একক-কোষ সরবরাহ এবং সরাসরি GPIO ড্রাইভ বাঞ্ছনীয়৷
QMB‑09B‑05: শিল্প PLC অ্যালার্ম মডিউল, 5V স্বয়ংচালিত আনুষঙ্গিক সার্কিট, বাণিজ্যিক রেফ্রিজারেশন কন্ট্রোলার এবং নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ যা নিম্ন কয়েল কারেন্ট থেকে উপকৃত হয়।
QMB-09B-05 4KHZ: মেডিকেল ডায়াগনস্টিক সরঞ্জাম, নিরাপত্তা অনুপ্রবেশ প্যানেল, টোন-বৈষম্যমূলক অ্যালার্ম নেটওয়ার্ক এবং ভোক্তা পণ্য যার জন্য উচ্চতর-পিচ সতর্কতা প্রয়োজন।
| বৈকল্পিক | ড্রাইভারের ধরন | কনফিগারেশন | নোট |

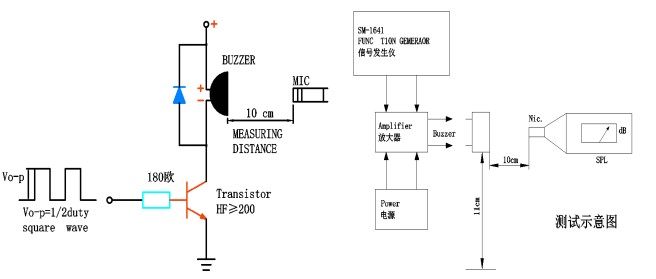

| QMB-09B-03 | মাইক্রোকন্ট্রোলার GPIO | পুশ-পুল 3.3V | নিশ্চিত করুন যে পিনটি কমপক্ষে 70mA হতে পারে; কুণ্ডলী জুড়ে একটি ফ্লাইব্যাক ডায়োড যোগ করুন। |
| QMB-09B-03 | ওপেন-সংগ্রাহক ট্রানজিস্টর | পুল-আপ সহ NPN/PNP | একটি 1kΩ বেস প্রতিরোধক একটি সাধারণ প্রারম্ভিক মান। |
| QMB‑09B‑05 / 4KHZ | 5V লজিক আউটপুট | সরাসরি বা বাফার | 42Ω কয়েল কম কারেন্ট টানে; একটি ট্রানজিস্টর বাফার এখনও দীর্ঘ তারের চালানোর জন্য সুপারিশ করা হয়. |
| QMB‑09B‑05 / 4KHZ | ডেডিকেটেড বুজার ড্রাইভার আইসি | বর্গাকার তরঙ্গ আউটপুট | আউটপুট ফ্রিকোয়েন্সি সর্বাধিক ভলিউমের জন্য বাজারের রেট করা অনুরণনের সাথে মিলিত করুন। |
| সমস্ত বৈকল্পিক | অডিও পরিবর্ধক | সাইন বা বর্গাকার তরঙ্গ | নিশ্চিত করুন যে পরিবর্ধক এর আউটপুট প্রতিবন্ধকতা কয়েল প্রতিরোধের সাথে সামঞ্জস্যপূর্ণ। |
অনুরণিত ফ্রিকোয়েন্সি (2.7kHz বা 4.0kHz) এবং রেটেড ভোল্টেজের একটি 50% ডিউটি-সাইকেল বর্গ তরঙ্গ নির্দিষ্ট শব্দ চাপ দেয়। অফ-রেজোন্যান্স ড্রাইভ প্রতি অক্টেভ প্রায় 6dB করে আউটপুট কমিয়ে দেয়।
| নকশা পরিস্থিতি | QMB-09B সিরিজের সুবিধা |
| চূড়ান্ত সিস্টেম ভোল্টেজ এখনও স্থির করা হয়নি | একটি পদচিহ্ন 16Ω বা 42Ω ভেরিয়েন্ট গ্রহণ করে, তাই সরবরাহ রেল নিশ্চিত হওয়ার সময় PCB নকশাটি এগিয়ে যেতে পারে। |
| 4.0kHz এর বিপরীতে 2.7kHz মূল্যায়ন করতে হবে | একই ড্রাইভ সার্কিট এবং মাউন্টিং, শাব্দ পরীক্ষার সময় শুধুমাত্র অংশ সংখ্যা পরিবর্তিত হয়। |
| একটি অপ্রচলিত বুজার দিয়ে উত্তরাধিকারী সরঞ্জাম মেরামত করা | 9.0 মিমি ব্যাস এবং স্ট্যান্ডার্ড পিন পিচ প্রায়ই 9 মিমি এবং 12 মিমি থ্রু-হোল বাজারের সাথে সরাসরি মেলে। |
| একই লাইনে ওয়েভ সোল্ডারিং এবং ম্যানুয়াল রিওয়ার্ক | PBT বডি এই তাপীয় প্রোফাইলগুলির জন্য বিশেষভাবে নির্বাচিত হয়, যা মাত্রাগতভাবে স্থিতিশীল এবং ধ্বনিগতভাবে সামঞ্জস্যপূর্ণ থাকে। |
| সরবরাহকারীর সংখ্যা হ্রাস করা | তিনটি বৈদ্যুতিক কনফিগারেশন একটি একক যান্ত্রিক পরিবার দ্বারা আচ্ছাদিত, যোগ্যতা এবং জায় কাজের চাপ কমিয়ে দেয়। |
0.71g এ, বুজারটি বোর্ডে ন্যূনতম ভর যোগ করে এবং প্রতিষ্ঠিত পিন লেআউট ইন্টিগ্রেশনের গতি বাড়ায়। নমুনা ডেটা নিশ্চিত করে যে সমস্ত পরামিতি প্রকাশিত উইন্ডোগুলির মধ্যে স্বাচ্ছন্দ্যে বসে।
MEIDI ইন্টেলিজেন্ট টেকনোলজি 2011 সাল থেকে ইলেক্ট্রোম্যাগনেটিক এবং পিজোইলেকট্রিক অ্যাকোস্টিক উপাদান তৈরি করছে। চীনের জিয়াংসুতে কোম্পানির উল্লম্বভাবে সমন্বিত কারখানা, ইন-হাউস PBT মোল্ডিং, নির্ভুল কয়েল উইন্ডিং, স্বয়ংক্রিয় সমাবেশ এবং সম্পূর্ণ ইনলাইন অ্যাকোস্টিক টেস্টিং কভার করে। একটি ISO 9001-প্রত্যয়িত মানের সিস্টেম এবং একটি নিবেদিত নির্ভরযোগ্যতা পরীক্ষাগার উচ্চ-ভলিউম শিল্প এবং স্বয়ংচালিত প্রোগ্রামগুলির জন্য প্রয়োজনীয় ধারাবাহিকতা সমর্থন করে।
QMB-09B সিরিজের প্রতিটি প্রোডাকশন ব্যাচ 100% কয়েল প্রতিরোধের যাচাইকরণ এবং অনুরণন ফ্রিকোয়েন্সির পরিসংখ্যানগত পরীক্ষা করে। ন্যূনতম 85dB এর বিপরীতে শব্দ চাপের স্তর নিশ্চিত করা হয়েছে এবং J‑STD-002 প্রতি সোল্ডারযোগ্যতা পরীক্ষা করা হয়েছে। RoHS এবং REACH সম্মতি বজায় রাখা হয়, সম্পূর্ণ উপাদান ঘোষণা উপলব্ধ। হাউজিং-এ চিহ্নিত অনেক কোড উৎপাদনের তারিখ, পরীক্ষার রেকর্ড এবং দশ বছরের জন্য কাঁচামাল ব্যাচের ট্রেসেবিলিটি প্রদান করে।
প্রশ্ন 1: আমি কীভাবে তিনটি মডেলের মধ্যে নির্বাচন করব?
আপনার উপলব্ধ ভোল্টেজ দিয়ে শুরু করুন। 3.3V লজিক বা একক-কোষ লিথিয়াম-আয়নের জন্য, QMB‑09B‑03 (16Ω) হল প্রাকৃতিক ফিট৷ 5V শিল্প বা স্বয়ংচালিত রেলের জন্য, QMB‑09B‑05 বা QMB‑09B‑05 4KHZ (উভয় 42Ω) বর্তমান চাহিদা হ্রাস করে। তারপর টোনটি বেছে নিন: কম ফ্রিকোয়েন্সি সতর্কতা অনুপ্রবেশের জন্য 2.7kHz, একটি উজ্জ্বল, আরও স্বতন্ত্র শব্দের জন্য 4.0kHz। তিনটিই একই পদচিহ্ন ভাগ করে, তাই দেরীতে পরিবর্তন সোজা।
প্রশ্ন 2: QMB‑09B‑03 কি 5V এ ব্যবহার করা যেতে পারে বা 42Ω অংশগুলি 3.3V এ ব্যবহার করা যেতে পারে?
4.5V এর উপরে 16Ω মডেল পরিচালনা করলে কয়েল অতিরিক্ত গরম হতে পারে। 3V এর নিচের 42Ω মডেলটি উল্লেখযোগ্যভাবে কম সাউন্ড লেভেল তৈরি করবে। আপনার যদি 5V এ 16Ω প্রয়োজন হয়, তাহলে কারেন্ট সীমিত করতে একটি সিরিজ প্রতিরোধক যোগ করুন; SPL এখনও বাদ যাবে। 3.3V সিস্টেমের জন্য একটি উচ্চ প্রতিবন্ধকতা প্রয়োজন, 16Ω বৈকল্পিক ভাল মিল।
প্রশ্ন 3: একটি বাস্তব পরিবেশে 2.7kHz এবং 4.0kHz এর মধ্যে ব্যবহারিক পার্থক্য কী?
2.7kHz কম ফ্রিকোয়েন্সি যান্ত্রিক শব্দ কাটাতে থাকে, এটি কারখানার মেঝে এবং বাইরের সরঞ্জামের জন্য উপযুক্ত করে তোলে। 4.0kHz মানুষের শ্রবণ সংবেদনশীলতার শীর্ষের কাছাকাছি বসে, অভ্যন্তরীণ চিকিৎসা, নিরাপত্তা এবং ভোক্তা ডিভাইসগুলির জন্য একটি খাস্তা, সহজে বৈষম্যহীন টোন দেয়। উভয়ই সমানভাবে শক্তিশালী এবং নির্ভরযোগ্য।

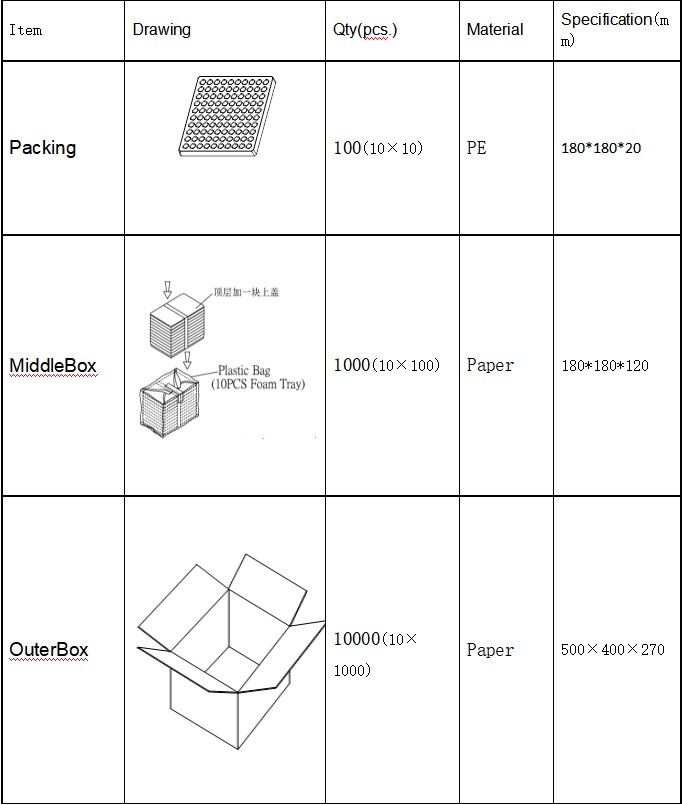

প্রশ্ন 4: কাস্টম সীসা দৈর্ঘ্য বা টেপ-এবং-রিল প্যাকেজিং উপলব্ধ?
হ্যাঁ। MEIDI অ-মানক PCB লেআউটের জন্য সোজা, kinked বা অফসেট সীসা সরবরাহ করতে পারে। টেপ-এবং-রিল থ্রু-হোল অংশগুলির জন্য মানক নয় কিন্তু স্বয়ংক্রিয় সন্নিবেশ লাইনের জন্য ব্যবস্থা করা যেতে পারে। ন্যূনতম অর্ডারের পরিমাণ এবং সীসা সময় পরিবর্তনের উপর নির্ভর করে পরিবর্তিত হয়।
প্রশ্ন 5: আমি কি অন্য সুরের জন্য বুজারটিকে এর অনুরণিত ফ্রিকোয়েন্সি থেকে দূরে সরিয়ে দিতে পারি?
ড্রাইভ ফ্রিকোয়েন্সি অনুরণন থেকে দূরে সরে গেলে শব্দের মাত্রা লক্ষণীয়ভাবে কমে যায়। সর্বাধিক ভলিউমের জন্য, রেটিং 2700Hz বা 4000Hz এর ±5% এর মধ্যে থাকুন। যদি আপনার অ্যাপ্লিকেশনের জন্য ফ্রিকোয়েন্সির বিস্তৃত পরিসরের প্রয়োজন হয়, একটি পিজোইলেক্ট্রিক বুজার বা ক্ষুদ্র স্পিকার একটি আরও উপযুক্ত পছন্দ হবে।
লিগ্যাসি পার্ট নম্বর, তিনটি ভেরিয়েন্টের মূল্যায়ন নমুনা বা কাস্টম লিড কনফিগারেশনের বিরুদ্ধে ক্রস-রেফারেন্স যাচাইয়ের জন্য, MEIDI প্রতিস্থাপন পার্টস টিমের সাথে যোগাযোগ করুন। পিনআউট অঙ্কন এবং ড্রাইভ সার্কিট নোট সহ সামঞ্জস্যপূর্ণ প্রশ্নগুলি সাধারণত এক ব্যবসায়িক দিনের মধ্যে একটি প্রতিক্রিয়া পায়৷
