2048Hz এ এক্সটার্নাল স্কয়ার ওয়েভ ড্রাইভ
45Ω কুণ্ডলী প্রতিবন্ধকতা
থ্রু-হোল PCB লেআউটের জন্য 16 মিমি ব্যাস
মিন. রেটেড ড্রাইভ অবস্থার অধীনে 10cm এ 85dB সাউন্ড প্রেসার
-20℃ থেকে +70℃ অপারেটিং তাপমাত্রা পরিসীমা
মাধ্যমে-গর্ত সমাবেশ জন্য কালো Noryl হাউজিং

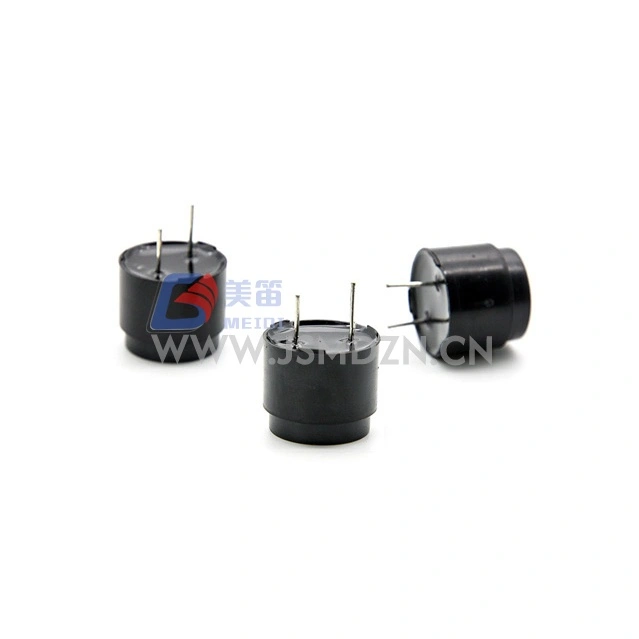

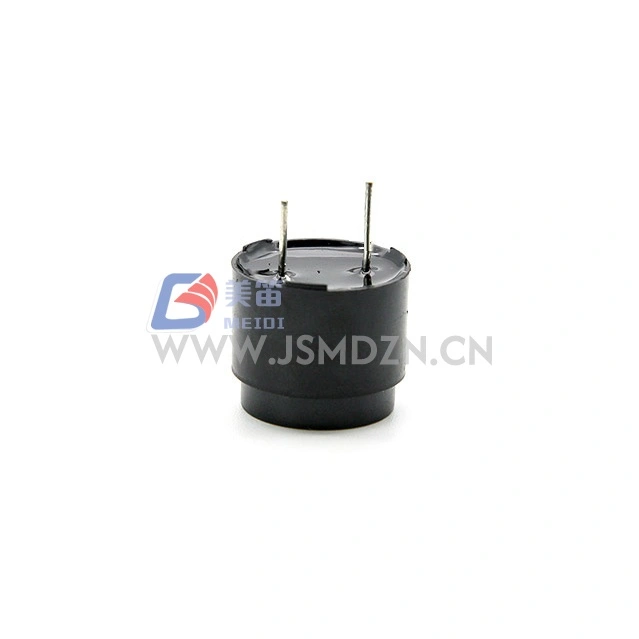

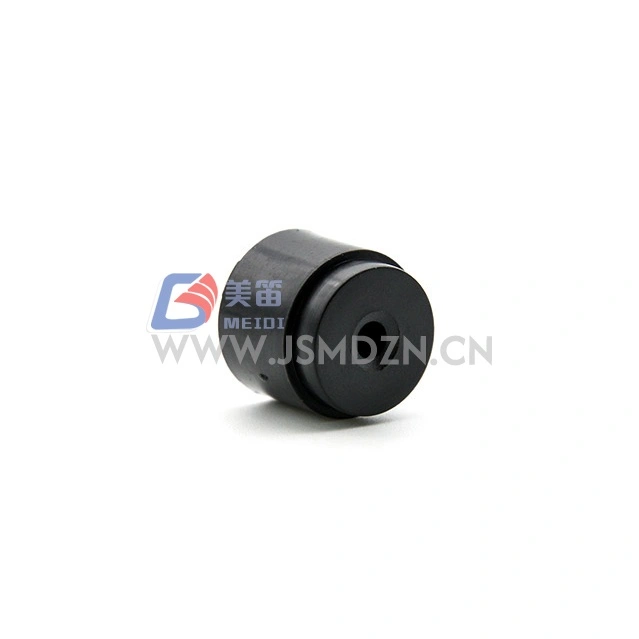

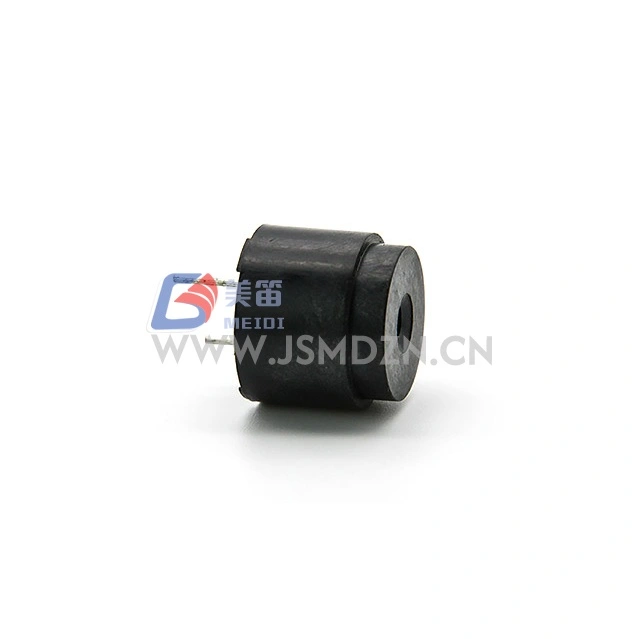

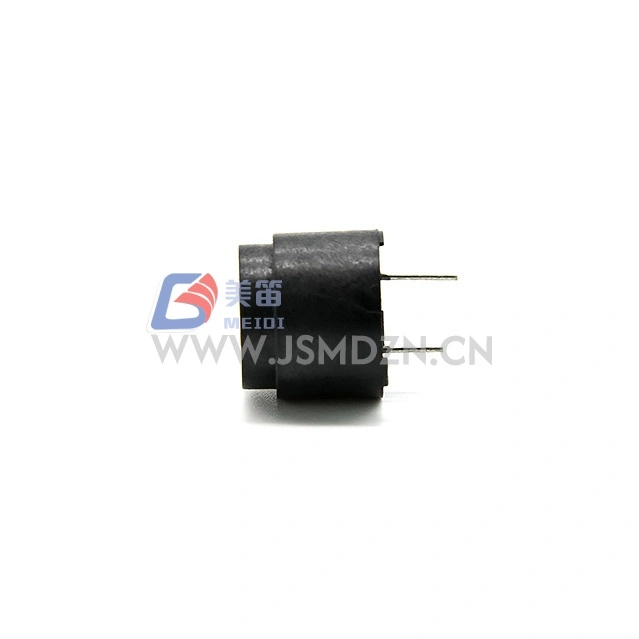

MEIDI HN-1614 16mm 2048Hz থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা ইলেকট্রনিক সিস্টেমে থ্রু-হোল মাউন্ট করার জন্য ডিজাইন করা হয়েছে যার জন্য সাউন্ড জেনারেশনের জন্য এক্সটার্নাল ড্রাইভ সিগন্যাল প্রয়োজন। 16 মিমি বডি ব্যাসে, এই বুজারটি থ্রু-হোল PCB লেআউটে একীভূত হয়।
2048Hz অনুরণিত ফ্রিকোয়েন্সি বহিরাগত বর্গ তরঙ্গ ড্রাইভ সংকেত গ্রহণ করে। 6Vo-p-এর রেটযুক্ত ভোল্টেজ এবং 4--8Vo-p-এর অপারেটিং রেঞ্জ সহ, HN-1614 এই ভোল্টেজ পরিসরের মধ্যে ড্রাইভ সার্কিটগুলিকে মিটমাট করে।
45Ω কয়েল রেজিস্ট্যান্স এই ইম্পিডেন্স রেঞ্জের জন্য ডিজাইন করা ড্রাইভার সার্কিটের সাথে মেলে। কালো নরিল হাউজিং থ্রু-হোল সমাবেশ প্রক্রিয়াগুলির জন্য কাঠামোগত স্থিতিশীলতা প্রদান করে।
এক্সটার্নাল ড্রাইভ আর্কিটেকচার --- টোন জেনারেশনের জন্য 2048Hz এ স্কয়ার ওয়েভ সিগন্যাল গ্রহণ করে; একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না (ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বাজারের সাধারণ বৈশিষ্ট্য)
থ্রু-হোল ফর্ম ফ্যাক্টর --- থ্রু-হোল পিসিবি লেআউটের জন্য পিন কনফিগারেশন সহ 16 মিমি ব্যাস
45Ω কুণ্ডলী প্রতিবন্ধকতা --- রেটেড ভোল্টেজ পরিসরের মধ্যে ড্রাইভার সার্কিট মেলানোর জন্য
স্থিতিশীল শাব্দ আউটপুট --- মিন. 6Vo-p, 2048Hz, 50% ডিউটি সাইকেল স্কয়ার ওয়েভ এ চালিত হলে 10cm এ 85dB
নরাইল হাউজিং উপাদান --- থ্রু-হোল সমাবেশের জন্য কালো হাউজিং
RoHS পরিবেশগত সম্মতি --- হ্যাঁ

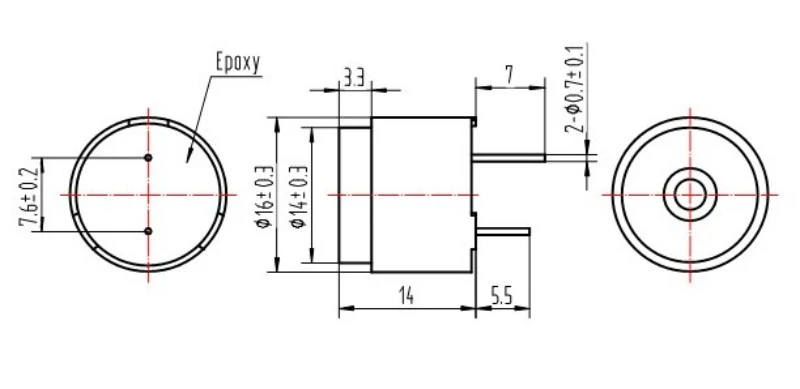

| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | --- |
| রেটেড ভোল্টেজ | 6Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 4--8Vo-p | ড্রাইভ সংকেত শিখর |
| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 6Vo-p-এ, 2048Hz, 50% ডিউটি, 10cm |
| অনুরণিত ফ্রিকোয়েন্সি | 2048Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 45 ± 5Ω | --- |
| রেট করা বর্তমান | সর্বোচ্চ 40mA | 6Vo-p, 2048Hz এ, 50% শুল্ক |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | --- |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | --- |
| বাহ্যিক আকার | 16 মিমি (ব্যাস) | পিন ব্যতীত বডি |
| নেট ওজন | প্রায় 4.6 গ্রাম | --- |
| হাউজিং উপাদান | কালো নরিল | --- |
| পরিবেশগত সুরক্ষা প্রবিধান | RoHS | --- |

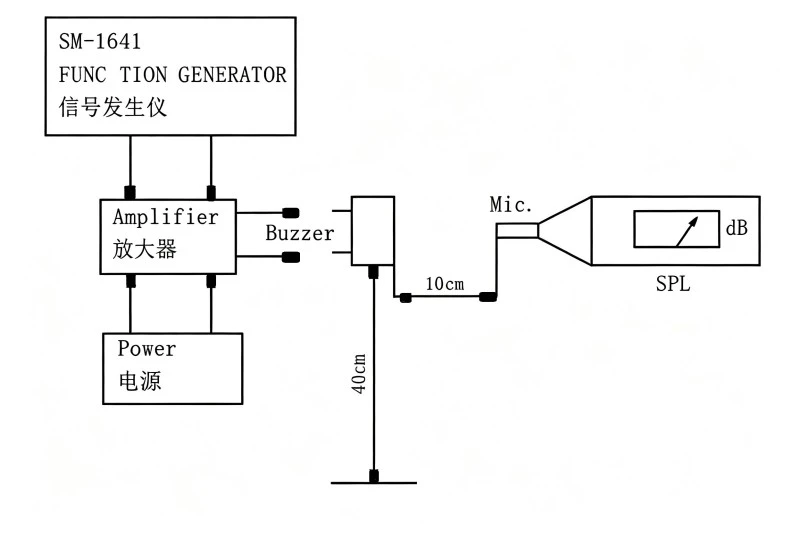

স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা: 25±3℃, আর্দ্রতা: 60±10% R.H., চাপ: 860~1060hPa
শিল্প নিয়ন্ত্রণ প্যানেল অ্যালার্ম মডিউল
নিরাপত্তা এবং অনুপ্রবেশ সনাক্তকরণ সিস্টেম
ভোক্তা যন্ত্রপাতি নিয়ন্ত্রণ বোর্ড
ডায়াগনস্টিক এবং পরীক্ষার সরঞ্জাম
পিএলসি এবং অটোমেশন সিস্টেম
নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ ইউনিট
| ডিজাইনের প্রয়োজনীয়তা | HN-1614 সুবিধা |
| থ্রু-হোল PCB লেআউট | স্ট্যান্ডার্ড মাউন্টের জন্য 16 মিমি ব্যাস |
| সামঞ্জস্যপূর্ণ অ্যালার্ম টোন ফ্রিকোয়েন্সি | 2048Hz অনুরণিত ফ্রিকোয়েন্সি |
| সমাবেশ প্রক্রিয়া সামঞ্জস্য | মাধ্যমে-গর্ত সমাবেশ জন্য কালো Noryl হাউজিং |
| পরিবেশগত সম্মতি | RoHS |
MEIDI পণ্যের নকশা, ক্রয় এবং পরীক্ষা থেকে প্রতিটি উৎপাদন পর্যায়ে মান নিয়ন্ত্রণের সাথে HN-1614 তৈরি করে। সার্টিফিকেশন বিশদ বিবরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); ডেটাশিটে উল্লেখিত ন্যূনতম SPL থেকে SPL 10dB-এর বেশি কমবে না।
| টেস্ট আইটেম | পরীক্ষার শর্ত |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -30℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%--95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং (সমস্ত 6টি মুখ এবং 3টি প্রান্ত), 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ড বা 5 সেমি শক্ত কাঠের বোর্ডে নামিয়ে দিন |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।
| প্যারামিটার | মান |
| পণ্য বিবরণ | ইলেক্ট্রোম্যাগনেটিক বুজার |
| পরিমাণ | 6000 পিসিএস |
| শক্ত কাগজের ভলিউম | 52×41.5×27 CM |
1. এই বাজারের কি একটি বাহ্যিক ড্রাইভ সংকেত প্রয়োজন, নাকি এটি ডিসি ভোল্টেজ দিয়ে চালিত হতে পারে?
একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার হিসাবে, HN-1614-এর একটি বাহ্যিক AC সংকেত প্রয়োজন --- সাধারণত 2048Hz এ বা কাছাকাছি একটি বর্গাকার তরঙ্গ --- শ্রবণযোগ্য আউটপুট তৈরি করতে। ডিসি ভোল্টেজ একাই শব্দ উৎপন্ন করবে না এবং ক্রমাগত কারেন্ট প্রবাহের মাধ্যমে কয়েলের ক্ষতি করতে পারে (ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বাজারের সাধারণ বৈশিষ্ট্য)।
2. সর্বোচ্চ শব্দ চাপ আউটপুট জন্য কোন ড্রাইভিং ফ্রিকোয়েন্সি সুপারিশ করা হয়?

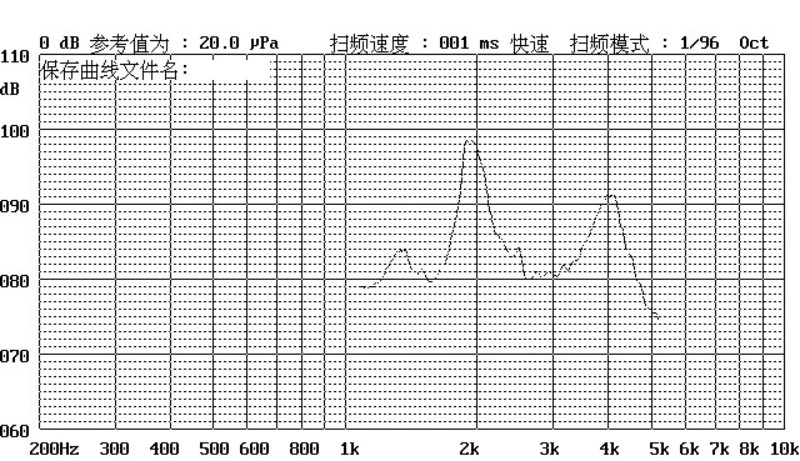

সর্বাধিক SPL 2048Hz এর অনুরণিত ফ্রিকোয়েন্সিতে ঘটে। SPL উল্লেখযোগ্যভাবে কমে যায় যখন চালিত অফ-রেজোন্যান্স। সামঞ্জস্যপূর্ণ মিনিটের জন্য। 85dB আউটপুট, 6Vo-p এ 50% ডিউটি সাইকেল স্কয়ার ওয়েভ সহ 2048Hz এ ড্রাইভ করুন।
3. 45Ω কয়েল প্রতিবন্ধকতার জন্য কোন ড্রাইভার সার্কিট উপযুক্ত?
স্ট্যান্ডার্ড ওপেন-কালেক্টর NPN/PNP ট্রানজিস্টর কনফিগারেশন পুল-আপ প্রতিরোধকের সাথে সামঞ্জস্যপূর্ণ। মাইক্রোকন্ট্রোলার GPIO ডাইরেক্ট ড্রাইভের জন্য, রেট করা কারেন্ট স্পেসিফিকেশন (সর্বোচ্চ 40mA) এর উপর ভিত্তি করে পোর্টটি সোর্স বা সিঙ্ক কারেন্ট করতে পারে তা যাচাই করুন। ইন্ডাকটিভ লোড বা রিলে সার্কিট দিয়ে গাড়ি চালানোর সময় একটি ফ্লাইব্যাক ডায়োড অনুশীলন করার পরামর্শ দেওয়া হয়।
4. এই থ্রু-হোল বুজারের জন্য প্রস্তাবিত সোল্ডারিং পদ্ধতি কী?
HN-1614 স্ট্যান্ডার্ড থ্রু-হোল ওয়েভ সোল্ডারিং প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ। ম্যানুয়াল সোল্ডারিংয়ের জন্য, সুপারিশকৃত তাপমাত্রা এবং সময়কাল নির্দিষ্টকরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. কাস্টম অনুরণিত ফ্রিকোয়েন্সি বা কুণ্ডলী প্রতিরোধ উপলব্ধ?
কাস্টম কনফিগারেশন সংক্রান্ত প্রযুক্তিগত অনুসন্ধানের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
