"শক্তি-দক্ষ" অভিনয়কারী

A পাইজোইলেকট্রিক বুজারশ্রবণযোগ্য সতর্কতা জগতের শক্তি-দক্ষ পারফরমার হিসাবে এটির খ্যাতি অর্জন করে কারণ এটি একটি সিরামিক উপাদান থেকে শব্দ করে যার প্রায় কোনও অবিচ্ছিন্ন প্রবাহের প্রয়োজন হয় না। পণ্য প্রকৌশলী এবং সোর্সিং টিম যারা ব্যাটারি চালিত ডিভাইস তৈরি করে, সেই একক সম্পত্তি সিদ্ধান্ত নেয় যে একটি নকশা মাস ধরে চলতে পারে নাকি সপ্তাহে নিষ্কাশন করতে পারে। এই নির্দেশিকাটি ব্যাখ্যা করে যে কীভাবে একটি পিজোইলেকট্রিক বুজার কাজ করে, কেন এর বর্তমান ড্র শূন্যের কাছাকাছি থাকে এবং কীভাবে ব্যাপক উৎপাদনের আগে আত্মবিশ্বাসের সাথে একটি নির্দিষ্ট করতে হয়।

এর ইলেক্ট্রোম্যাগনেটিক কাজিনের বিপরীতে, পাইজোইলেকট্রিক বুজার একটি কয়েল এবং চুম্বকের পরিবর্তে পিজোইলেকট্রিক প্রভাবের উপর নির্ভর করে। পার্থক্যটি শুধু একাডেমিক নয়: এটি ভোল্টেজ, কারেন্ট এবং ড্রাইভ সার্কিট পরিবর্তন করে যার জন্য ক্রেতাকে পরিকল্পনা করতে হবে এবং এটি একটি ছোট কক্ষে একটি পণ্য কতক্ষণ অ্যালার্ম বাজাতে পারে তার সিলিং সেট করে।

একটি Piezoelectric Buzzer আসলে কি

নামটি প্রক্রিয়াটি বর্ণনা করে। একটি পিজোইলেকট্রিক বুজার নির্দিষ্ট সিরামিকের পিজোইলেকট্রিক প্রভাবকে কাজে লাগিয়ে বৈদ্যুতিক শক্তিকে শব্দে রূপান্তর করে। যখন একটি পোলারাইজড সিরামিক প্লেট জুড়ে একটি ভোল্টেজ প্রয়োগ করা হয়, প্লেটটি আকৃতি পরিবর্তন করে; মেরুত্ব বিপরীত এবং এটি ফিরে পরিবর্তন. সঠিক ফ্রিকোয়েন্সিতে একটি বিকল্প ভোল্টেজের সাথে এটি চালান এবং প্লেটটি শ্রবণযোগ্য শব্দকে বাতাসে ঠেলে দেওয়ার জন্য যথেষ্ট দ্রুত কম্পন করে। যেহেতু পাইজোইলেক্ট্রিক বুজারকে শক্তিমান থাকার জন্য কোন কয়েলের প্রয়োজন হয় না, তাই এর নিস্তব্ধ কারেন্ট মূলত একটি ক্যাপাসিটরের ফুটো, একটি উইন্ডিং এর অবিচলিত ড্র নয়।

পাইজোইলেকট্রিক প্রভাব কীভাবে ভোল্টেজকে শব্দে পরিণত করে

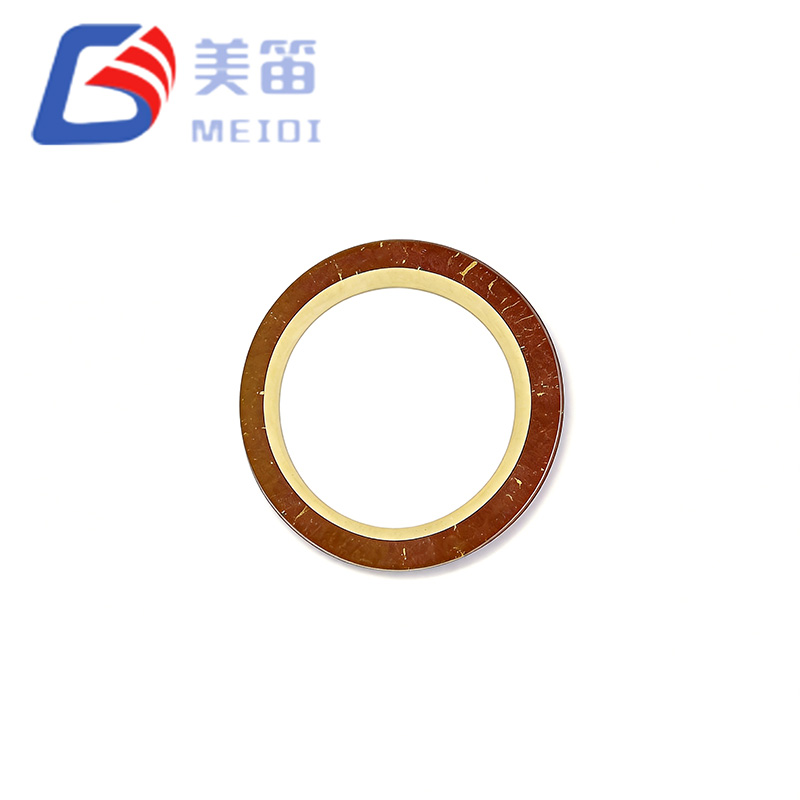

পাইজোইলেক্ট্রিক বুজারের ভিতরে, একটি পাতলা সিরামিক ডিস্ক একটি ধাতব প্লেটের সাথে সংযুক্ত থাকে। একটি বিকল্প ভোল্টেজ প্রয়োগ করলে সিরামিক প্ল্যানার দিকে প্রসারিত এবং সংকোচন করে যখন ধাতব প্লেট প্রতিরোধ করে, তাই বন্ধনযুক্ত উপাদানটি উপরে এবং নীচে বাঁকে। যে নমন শব্দ উৎস. উপাদানটি সুর করা হয়েছে তাই এর যান্ত্রিক অনুরণন শ্রবণযোগ্য ব্যান্ডে অবতরণ করে এবং হাউজিং আউটপুটকে একটি ব্যবহারযোগ্য স্বরে আকার দেয়। এই কারণেই একটি পাইজোইলেক্ট্রিক বুজারকে প্রায়শই সিরামিক সাউন্ড মেকার বলা হয়: সিরামিক নিজেই সক্রিয় অংশ।

বাজারের মূল উপাদান

তিনটি অংশ নির্ধারণ করে কিভাবে পিজোইলেকট্রিক বুজার শব্দ হয় এবং এটি মাউন্ট করা কতটা সহজ:

• পাইজোইলেকট্রিক সিরামিক প্লেট: সক্রিয় উপাদান যা ভোল্টেজের নিচে বাঁকানো হয়।
• মেটাল সাবস্ট্রেট: একটি পিতল বা স্টেইনলেস প্লেট যা মোড়ের দিক এবং দৃঢ়তা সেট করে।
• হাউজিং এবং টার্মিনাল: উপাদান রক্ষা করুন এবং সীসা বা SMD পদচিহ্ন সংজ্ঞায়িত করুন।

সিরামিকের বেধ এবং ব্যাস, এবং ধাতব স্তরের কঠোরতা, অনুরণিত ফ্রিকোয়েন্সি সেট করে এবং বুজারটি যে শব্দের চাপে পৌঁছাতে পারে। একটি সু-নির্মিত পাইজোইলেক্ট্রিক বুজার এই মানগুলিকে পুনরাবৃত্ত লটগুলিতে শক্তভাবে ধরে রাখে, যা অর্ডার স্কেল করার সময় একটি একক নিখুঁত নমুনার চেয়ে বেশি গুরুত্বপূর্ণ।

ক্যাপাসিট্যান্স এবং প্রতিবন্ধকতা: কেন একটি পাইজো বুজার প্রায় কোনও কারেন্ট আঁকে না

একটি পাইজোইলেকট্রিক বুজার সম্পর্কে সবচেয়ে গুরুত্বপূর্ণ বৈদ্যুতিক তথ্য হল এটি একটি ক্যাপাসিটরের মতো আচরণ করে। একটি সাধারণ উপাদান কয়েক দশ ন্যানোফ্যারাডের ক্যাপাসিট্যান্স দেখায়, তাই বিশ্রামে এটি প্রায় কোনও কারেন্ট আঁকে না। ড্রাইভ সার্কিট অপারেটিং ফ্রিকোয়েন্সিতে সেই ক্যাপাসিট্যান্সকে চার্জ এবং ডিসচার্জ করার জন্য শুধুমাত্র বর্তমান সরবরাহ করে। এই কারণেই একটি পাইজোইলেকট্রিক বুজার একটি মুদ্রা কোষ থেকে একটি অ্যালার্ম বাজাতে পারে যা ঘন্টার মধ্যে একটি ইলেক্ট্রোম্যাগনেটিক বুজারকে ক্ষুধার্ত করে দেবে। ব্যাটারি চালিত ডিজাইনের জন্য, এই প্রায় শূন্য কারেন্টের কারণেই পাইজোইলেকট্রিক বুজারটি ডিফল্ট পছন্দ।

সক্রিয় বনাম প্যাসিভ পাইজোইলেকট্রিক বুজার

পাইজোইলেকট্রিক বুজার দুটি ড্রাইভ শৈলীতে জাহাজে করে। একটি স্ব-ড্রাইভ, বা সক্রিয়, সংস্করণ একটি অন্তর্নির্মিত অসিলেটর বহন করে এবং শক্তি প্রয়োগ করার সাথে সাথে একটি নির্দিষ্ট টোন নির্গত করে। একটি প্যাসিভ সংস্করণে কোনো অসিলেটর নেই এবং পিচ এবং প্যাটার্ন সেট করতে হোস্ট কন্ট্রোলার থেকে বর্গাকার তরঙ্গের উপর নির্ভর করে। সঠিক বাছাই নির্ভর করে কতটা টোন নিয়ন্ত্রণের জন্য পণ্যের প্রয়োজন এবং দলটি কতটা ফার্মওয়্যার লিখতে চায়। একটি সক্রিয় পাইজোইলেকট্রিক বুজার নকশা চক্রকে ছোট করে; একটি প্যাসিভ একটি পণ্য কাস্টম সুর খেলতে দেয়.

পাইজোইলেকট্রিক বুজার বনাম ইলেক্ট্রোম্যাগনেটিক বুজার

আইলেক্ট্রোম্যাগনেটিক বুজারএকটি কম ভোল্টেজে উচ্চতর কারেন্ট টানে কারণ এর কুণ্ডলীকে অবশ্যই সক্রিয় থাকতে হবে, যেখানে পিজোইলেকট্রিক বুজার উচ্চ ভোল্টেজে প্রায় কোনও কারেন্ট টানে না কারণ এটি একটি ক্যাপাসিটিভ লোড। ব্যবহারিক ফলাফলটি স্পষ্ট: একটি বোতাম সেলের উপর চলমান একটি দরজার সেন্সরে, একটি পাইজোইলেকট্রিক বুজার এক বছর ধরে শব্দ করতে পারে, যখন একটি ইলেক্ট্রোম্যাগনেটিক বুজার দিনের মধ্যে একই কোষকে নিঃশেষ করে দিতে পারে। ট্রেড-অফ হল ড্রাইভের জটিলতা: পাইজোইলেকট্রিক বুজারের প্রায়ই একটি উচ্চ ভোল্টেজ রেল এবং একটি বহিরাগত অসিলেটর বা ড্রাইভারের প্রয়োজন হয়, যখন ইলেক্ট্রোম্যাগনেটিক বুজার একটি যুক্তি সরবরাহে খুশি হয়। যখন শক্তি দক্ষতা প্রাধান্য পায় তখন পাইজোইলেকট্রিক বুজার চয়ন করুন; ইলেক্ট্রোম্যাগনেটিক টাইপ নির্বাচন করুন যখন একটি সাধারণ লো-ভোল্টেজ ডিসি বীপ যথেষ্ট।

মূল বৈদ্যুতিক বৈশিষ্ট্য ক্রেতাদের পড়া উচিত

চারটি সংখ্যা নির্ধারণ করে যে পিজোইলেকট্রিক বুজারটি বোর্ডের সাথে খাপ খায় কিনা। রেটেড ভোল্টেজ সাধারণত একটি ইলেক্ট্রোম্যাগনেটিক অংশের চেয়ে বেশি হয়, সাধারণত উপাদানের আকারের উপর নির্ভর করে 3 V থেকে 30 V। রেটেড ভোল্টেজে ক্যাপাসিট্যান্স চেক করা উচিত কারণ এটি ড্রাইভ কারেন্ট এবং প্রয়োজনীয় ড্রাইভার শক্তি সেট করে। অনুরণিত ফ্রিকোয়েন্সি স্বর সংজ্ঞায়িত করে, এবং রেটেড ভোল্টেজে কারেন্ট পাওয়ার বাজেট বলে। ক্রেতার সবচেয়ে খারাপ ক্ষেত্রে ডিজাইন করা উচিত, ক্যাটালগের সাধারণ লাইন নয়, কারণ ভোল্টেজ এবং ক্যাপাসিট্যান্স উভয়ই শব্দ চাপের স্তরকে সরিয়ে দেয়।

অনুরণিত ফ্রিকোয়েন্সি এবং শব্দ চাপ স্তর

সাউন্ড প্রেসার লেভেল, বা SPL, 10 সেন্টিমিটারে dB তে পরিমাপ করা হয়, হল মান QC এবং ফিল্ড সার্ভিস প্রায়শই যাচাই করে। একটি পাইজোইলেক্ট্রিক বুজার প্রায় 85 ডিবি 10 সেন্টিমিটারে রেট করা বেশিরভাগ অ্যালার্ম এবং বিজ্ঞপ্তি কাজের জন্য যথেষ্ট জোরে। যেহেতু এসপিএল ড্রাইভ ভোল্টেজ এবং অনুরণিত ফ্রিকোয়েন্সির উপর নির্ভর করে, ক্রেতাকে শুধুমাত্র শিরোনাম নম্বর নয়, সঠিক পরীক্ষার শর্ত নিশ্চিত করতে হবে। ড্রাইভ ভোল্টেজের একটি ছোট পরিবর্তন SPL কে বেশ কয়েকটি dB দ্বারা স্থানান্তর করতে পারে, তাই পরীক্ষার পয়েন্টটি অবশ্যই বাস্তব প্রয়োগের সাথে মিলবে।

এসএমডি এবং থ্রু-হোল প্যাকেজিং

পিক-এন্ড-প্লেস প্রোডাকশনের জন্য, এসএমডি পিজোইলেকট্রিক বাজারগুলি ম্যানুয়াল সন্নিবেশ কাটায় এবং ভলিউমে সামঞ্জস্যতা উত্তোলন করে। থ্রু-হোল এবং ওয়্যার-লিড স্টাইলগুলি এখনও হ্যান্ড অ্যাসেম্বলি বা বোর্ডগুলির জন্য উপযুক্ত যা অতিরিক্ত যান্ত্রিক স্ট্রেন ত্রাণ প্রয়োজন। সীসা শৈলী ফ্যাক্টরি প্রক্রিয়ার সাথে মিলিত হওয়া উচিত যাতে প্রোটোটাইপ থেকে ব্যাপক উত্পাদন পর্যন্ত অর্ডার স্কেল করার সময় পাইজোইলেকট্রিক বুজার কখনই বাধা হয়ে দাঁড়ায় না।

ড্রাইভ সার্কিট এবং ওয়েভফর্ম

একটি সক্রিয় পাইজোইলেকট্রিক বুজার শুধুমাত্র ডিসি পাওয়ারের জন্য জিজ্ঞাসা করে এবং একটি অন্তর্নির্মিত অসিলেটর বাকি কাজ করে। একটি প্যাসিভ পিজোইলেক্ট্রিক বুজারের জন্য একটি বর্গাকার তরঙ্গ প্রয়োজন যার ফ্রিকোয়েন্সি স্বন সেট করে এবং নিয়ামক ফার্মওয়্যার শব্দ প্যাটার্নের মালিক। কারণ উপাদানটি ক্যাপাসিটিভ, ড্রাইভারকে অবশ্যই স্থির ডিসি লোডের পরিবর্তে চার্জ এবং স্রাব কারেন্ট পরিচালনা করতে হবে। ক্রেতাদের নিশ্চিত করা উচিত যে বিদ্যমান মাইক্রোকন্ট্রোলারটি টাইমার এবং পিনগুলিকে ফাঁকি দিতে পারে বা অংশের সঞ্চয় সফ্টওয়্যারের কাজে হারিয়ে গেছে।

বুজারের সাধারণ অ্যাপ্লিকেশন

আপনি কেনার আগে নির্বাচন চেকলিস্ট

• রেটেড ভোল্টেজ এবং অপারেটিং ভোল্টেজ পরিসীমা, এবং রেটেড ভোল্টেজে ক্যাপাসিট্যান্স।
• অনুরণিত ফ্রিকোয়েন্সি এবং এর সহনশীলতা, যেহেতু টোন পিচ অবশ্যই অ্যাকোস্টিক উইন্ডোতে থাকবে।
• একটি বিবৃত ভোল্টেজ এবং দূরত্বের অধীনে 10 সেমিতে dB-তে সাউন্ড প্রেসার লেভেল (SPL)।
• লিড শৈলী: SMD, থ্রু-হোল, বা তারের সীসা, সমাবেশের সাথে মিলে যায়।
• কুণ্ডলী প্রতিবন্ধকতা দ্বারা সংজ্ঞায়িত ইলেক্ট্রোম্যাগনেটিক টাইপের বিপরীতে, পাইজোইলেকট্রিক বুজার ক্যাপাসিট্যান্স দ্বারা সংজ্ঞায়িত করা হয়, তাই ড্রাইভ সার্কিটটি অবশ্যই মেলে।
• অপারেটিং তাপমাত্রা এবং নথির সাথে RoHS বা CE সম্মতির স্থিতি।

সাধারণ পরিদর্শন পয়েন্ট এবং গুণমান নিয়ন্ত্রণ

ইনকামিং ইন্সপেকশনে, পিজোইলেকট্রিক বুজারটি সম্মত সহনশীলতার বিপরীতে অনুরণিত ফ্রিকোয়েন্সি, ক্যাপাসিট্যান্স এবং এসপিএল পরীক্ষা করা হয়, কারণ এই তিনটি সংখ্যা সিদ্ধান্ত নেয় শেষ ব্যবহারকারী কী শুনবে। একটি স্থিতিশীল বুজার পুনরাবৃত্তি লট জুড়ে একই শব্দ আচরণ বজায় রাখে, যে কারণে কারখানার ব্যাচের সামঞ্জস্য একটি ডেমো ব্যাচ থেকে টেনে নেওয়া একক নিখুঁত নমুনার চেয়ে বেশি গুরুত্বপূর্ণ।

কেন Piezoelectric Buzzer ব্যাটারি-চালিত পণ্যে জয়ী হয়

পাইজোইলেক্ট্রিক বুজার পোর্টেবল ডিজাইনে তার স্থান ধরে রাখে কারণ এটি সস্তা, শ্রমসাধ্য এবং আশ্চর্যজনকভাবে দক্ষ। যেখানে একটি ইলেক্ট্রোম্যাগনেটিক বুজার একটি টোন বজায় রাখার জন্য একটি কোষকে নিষ্কাশন করে, সেখানে পাইজোইলেকট্রিক বুজার বীপগুলির মধ্যে মাইক্রোঅ্যাম্পগুলিকে চুমুক দেয় এবং শুধুমাত্র তার সিরামিকের সংক্ষিপ্ত চার্জ এবং স্রাবের সময় আঁকে। যে পণ্যগুলির জন্য কয়েন সেলে কয়েক মাস ধরে অ্যালার্ম বাজতে হবে, পাইজোইলেকট্রিক বুজারটি কেবল কার্যকর পছন্দ নয়, এটি প্রায়শই একমাত্র পছন্দ যা ব্যাটারির বাজেট পূরণ করে।

বেঞ্চে বুজারটি কীভাবে পরীক্ষা করবেন

একটি দ্রুত বেঞ্চ চেক রেট করা ভোল্টেজের জন্য একটি নিয়ন্ত্রিত সরবরাহ সেট, 10 সেমিতে একটি সাউন্ড লেভেল মিটার এবং আউটপুটে একটি ফ্রিকোয়েন্সি কাউন্টার ব্যবহার করে। একটি প্যাসিভ পাইজোইলেক্ট্রিক বুজারের জন্য, একটি ফাংশন জেনারেটর বর্গ তরঙ্গ সরবরাহ করে। কয়েকটি নমুনার জন্য SPL, ক্যাপাসিট্যান্স এবং রেজোন্যান্ট ফ্রিকোয়েন্সি রেকর্ড করা ইনকামিং পরিদর্শন বেসলাইন তৈরি করে এবং দেখায় যে বাজার ব্যাচটি লাইনে পৌঁছানোর আগে স্থিতিশীল কিনা।

কিভাবে সঠিক বুজার কারখানা নির্বাচন করবেন

যখন একজন ক্রেতা একাধিক বুজার কারখানার অফারগুলির তুলনা করেন, তখন সর্বনিম্ন উদ্ধৃতিটি খুব কমই নিরাপদ। একটি সক্ষম সরবরাহকারী নথি প্রতিটি মডেলের জন্য ভোল্টেজ, ক্যাপাসিট্যান্স, এসপিএল এবং অনুরণিত ফ্রিকোয়েন্সি রেট করে, RoHS এবং CE ফাইলগুলিকে তাড়া না করেই পাঠায় এবং অনুরোধে পুনরাবৃত্তি-লট সামঞ্জস্যপূর্ণ ডেটা দেখাতে পারে। OEM এবং পরিবেশক প্রোগ্রামগুলির জন্য, নমুনা সমর্থন, কাস্টম লেবেলিং, এবং স্থিতিশীল লিড টাইম সিগন্যাল দেয় যে কারখানাটি এক-অফ অর্ডারের পরিবর্তে দীর্ঘমেয়াদী সরবরাহের জন্য তৈরি করা হয়েছে কিনা।

গুণমান, সম্মতি, এবং সরবরাহ

RoHS এবং CE ডকুমেন্টেশন piezoelectric buzzer সঙ্গে ভ্রমণ করা উচিত. OEM প্রোগ্রামগুলির জন্য, ব্যাচের সামঞ্জস্যতা, লিড-টাইম স্থায়িত্ব সম্পর্কে জিজ্ঞাসা করুন এবং কারখানাটি কাস্টম লেবেলিং, প্যাকেজিং, বা বাজারের জন্য পিন কনফিগারেশন সমর্থন করতে পারে কিনা। একটি সরবরাহকারী যে সম্মতিকে ডিফল্ট হিসাবে বিবেচনা করে, অনুগ্রহ হিসাবে নয়, ক্রেতাকে নিম্নধারার কাস্টমস এবং অডিট সমস্যা থেকে বাঁচায়।

প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

প্রশ্ন: একটি পাইজোইলেকট্রিক বুজার কি পাইজো বুজারের মতো?
উঃ হ্যাঁ। Piezo buzzer হল একই সিরামিক পিজোইলেকট্রিক ডিভাইসের ছোট নাম।

প্রশ্ন: কেন এটি একটি ইলেক্ট্রোম্যাগনেটিক বুজারের চেয়ে কম কারেন্ট আঁকে?
উত্তর: সিরামিক উপাদানটি একটি ক্যাপাসিটর, তাই এটি শুধুমাত্র ড্রাইভ ফ্রিকোয়েন্সিতে চার্জ এবং ডিসচার্জ করার জন্য কারেন্ট টানে, একটি কয়েলের মতো শক্তিমান থাকার জন্য নয়।

প্রশ্ন: ব্যাটারি অ্যালার্মের জন্য আমার কি সক্রিয় বা প্যাসিভ বেছে নেওয়া উচিত?
একটি: হয় কাজ করে; একটি সক্রিয় পাইজোইলেকট্রিক বুজার চালানো সহজ, যখন একটি প্যাসিভ একটি কাস্টম টোন নিয়ন্ত্রণ দেয় যদি ফার্মওয়্যারটি এটিকে অতিরিক্ত রাখতে পারে।

প্রশ্ন: Meidi buzzers কি কমপ্লায়েন্স ডকুমেন্ট সহ পাঠানো হয়?
উঃ হ্যাঁ। Meidi পণ্য RoHS এবং CE-সম্পর্কিত ডকুমেন্টেশন দ্বারা সমর্থিত, এবং কারখানাটি যোগ্য OEM এবং পরিবেশক প্রকল্পগুলির জন্য নমুনা এবং রপ্তানি সমর্থন সরবরাহ করতে পারে।

সংগ্রহ অনুস্মারক

সর্বনিম্ন ইউনিট মূল্যের চেয়ে অ্যাপ্লিকেশন এবং পাওয়ার বাজেটের দ্বারা পাইজোইলেকট্রিক বুজারটি চয়ন করুন, কারণ ভুল ড্রাইভ শৈলী একটি ফার্মওয়্যার চক্র এবং একটি পুনরায় নমুনা যোগ করতে পারে যা অংশের চেয়ে বেশি ব্যয় করে। যখন শক্তি দক্ষতাকে অগ্রাধিকার দেওয়া হয়, তখন পাইজোইলেকট্রিক বুজার সাধারণত ব্যাটারি লাইফ এবং ক্ষেত্রের নির্ভরযোগ্যতার ক্ষেত্রে তার ছোট প্রিমিয়াম ফেরত দেয়।
