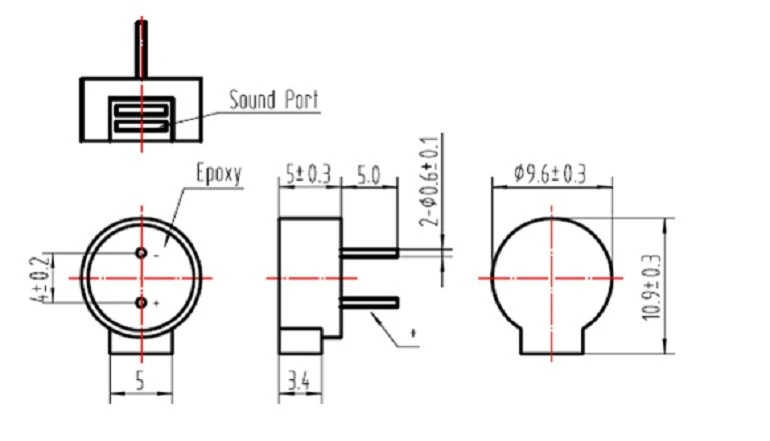

সরাসরি PCB মাউন্ট করার জন্য 9.6 × 5 মিমি থ্রু-হোল প্যাকেজ
বাহ্যিক স্কয়ার ওয়েভ ড্রাইভ সহ টোনাল আউটপুটের জন্য 2700Hz অনুরণিত ফ্রিকোয়েন্সি
5V-শ্রেণীর ড্রাইভার সার্কিটের জন্য 40Ω কয়েল প্রতিবন্ধকতা
মিন. 5Vo‑p, 2700Hz, 50% ডিউটি চক্রের অধীনে 10cm এ 85dB শব্দ চাপ
4-6Vo‑p অপারেটিং ভোল্টেজ পরিসীমা
কালো PPO হাউজিং -30℃ থেকে +75℃ অপারেশনের জন্য রেট করা হয়েছে

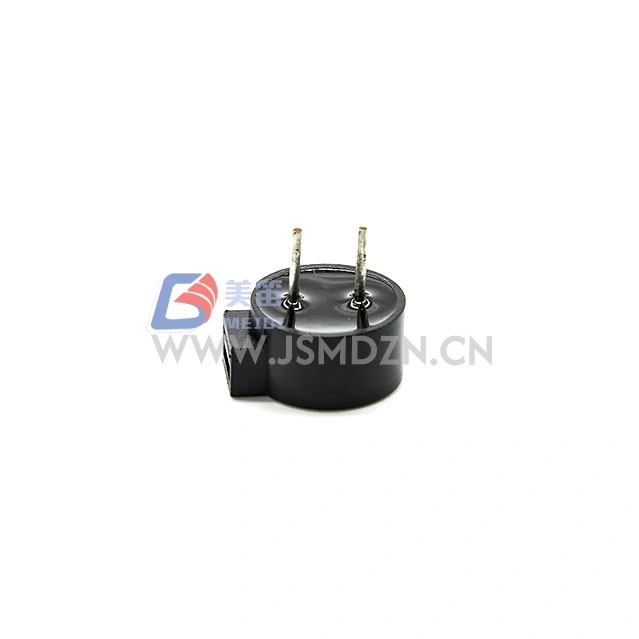

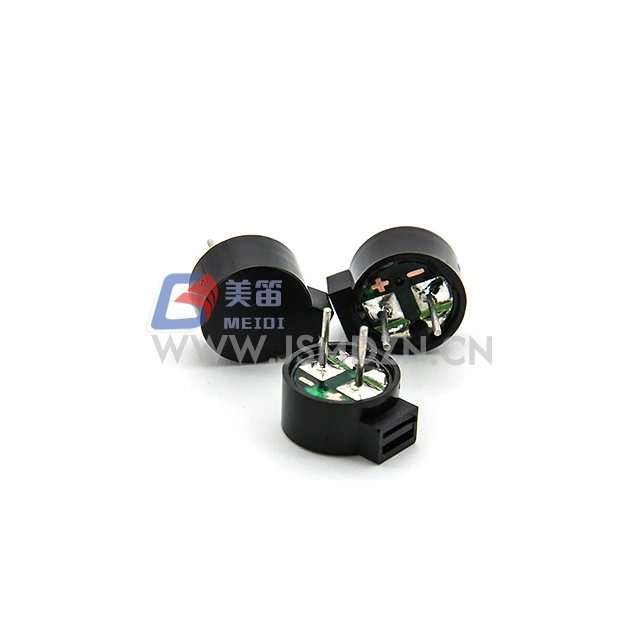

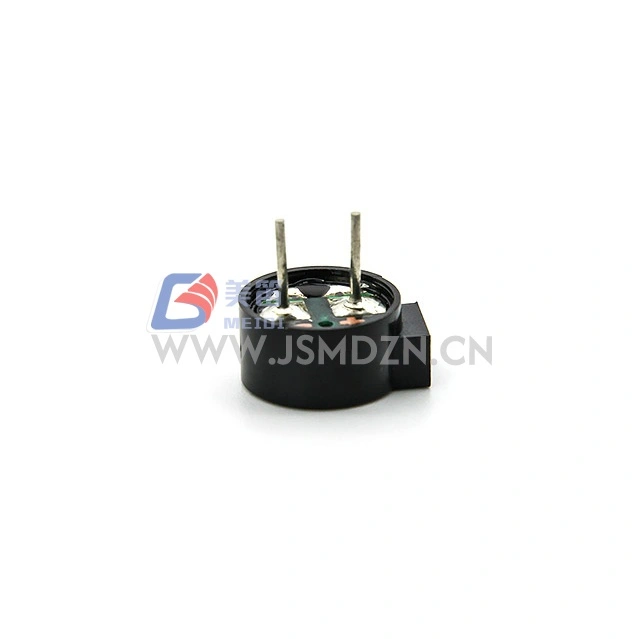

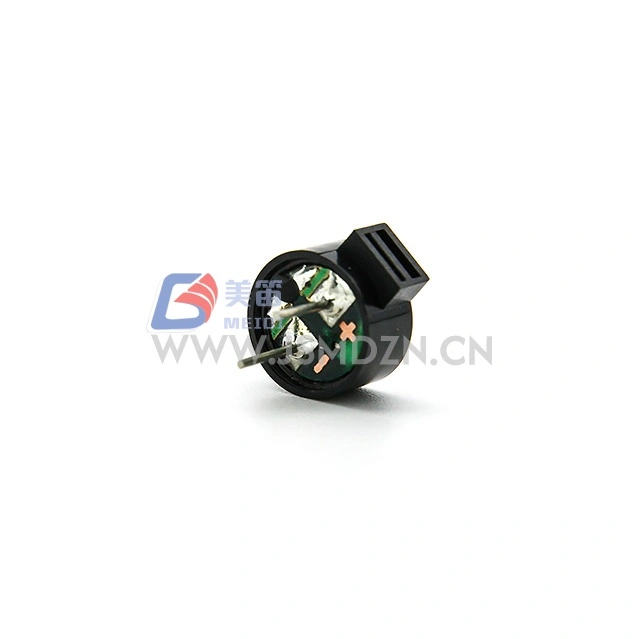

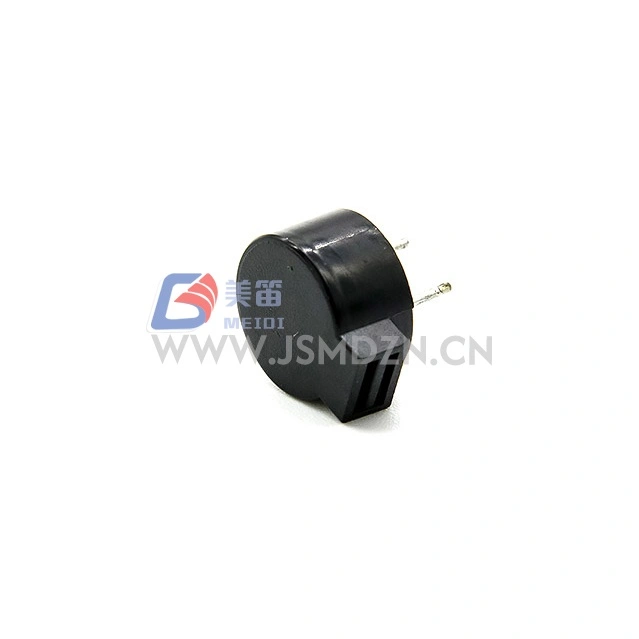

MEIDI HN‑9650E 9.6x5mm থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা 5V-শ্রেণীর OEM এবং শিল্প সিস্টেমগুলির জন্য ডিজাইন করা হয়েছে যার জন্য একটি বাহ্যিক ড্রাইভ উত্স থেকে নির্ভরযোগ্য শ্রবণযোগ্য প্রতিক্রিয়া প্রয়োজন৷ 2700Hz রেজোন্যান্ট ফ্রিকোয়েন্সি এবং 40Ω কয়েল ইম্পিডেন্স সহ 5Vo‑p-এ রেট করা, HN-9650E ন্যূনতম উত্পাদন করে। 10cm এ 85dB সাউন্ড প্রেসার এবং 4-6Vo‑p রেঞ্জের মধ্যে কাজ করে। কালো পিপিও হাউজিং স্ট্যান্ডার্ড হ্যান্ড এবং ওয়েভ সোল্ডারিং সহ্য করে, এটিকে সরঞ্জাম প্যানেল, অ্যালার্ম ইউনিট এবং স্ট্যাটাস সূচকগুলির জন্য উপযুক্ত করে তোলে।
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 5Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 4-6Vo-p | ড্রাইভ সংকেত শিখর |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 2730Hz এ, 50% ডিউটি, 5Vo‑p বর্গ তরঙ্গ |

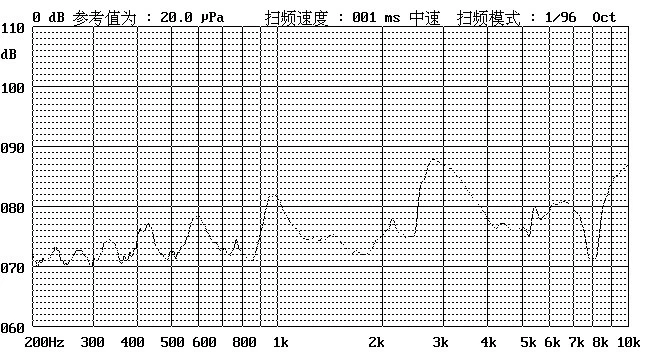

| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 2730Hz এ, 50% ডিউটি, 5Vo‑p, 10cm |
| কুণ্ডলী প্রতিরোধ | 40 ± 4Ω | 25℃, DC এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -30℃ ~ +75℃ | — |
| স্টোরেজ তাপমাত্রা | -40℃ ~ +85℃ | — |
| নেট ওজন | প্রায় 1 গ্রাম | — |
| হাউজিং উপাদান | কালো পিপিও | — |
| পরিবেশগত সুরক্ষা | RoHS | — |
স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা 25±3℃, আর্দ্রতা 60±10% R.H., চাপ 860–1060hPa
দ্রষ্টব্য: মূল স্পেসিফিকেশন রেফারেন্সে রেট করা বর্তমান এবং শব্দ চাপ পরীক্ষার শর্ত 2730Hz, যখন অনুরণিত ফ্রিকোয়েন্সি 2700Hz হিসাবে নির্দিষ্ট করা হয়েছে। আপনার আবেদনের জন্য সঠিক পরীক্ষার ফ্রিকোয়েন্সি নিশ্চিত করতে MEIDI-এর সাথে যোগাযোগ করুন।
x
অপারেটর অ্যালার্মের জন্য থ্রু-হোল বুজার ব্যবহার করে সরঞ্জামের সামনের প্যানেল
শ্রবণযোগ্য সতর্কতা টোন সহ বিল্ডিং এবং সুবিধা পর্যবেক্ষণ সিস্টেম
অতিরিক্ত তাপমাত্রার সতর্কতার জন্য পাওয়ার সাপ্লাই এবং কনভার্টার মডিউল
লেনদেনের প্রতিক্রিয়ার জন্য স্বয়ংক্রিয় টেলার এবং কিয়স্ক ডিভাইস
5V লজিক-লেভেল ড্রাইভ সার্কিট সহ কনজিউমার ইলেকট্রনিক্স
প্রসেস কন্ট্রোলারের জন্য 2700Hz স্ট্যাটাস ইঙ্গিত প্রয়োজন
| ডিজাইনের প্রয়োজনীয়তা | HN-9650E সুবিধা |
| থ্রু-হোল ফর্ম্যাটে অ্যাকোস্টিক আউটপুট | মিন. একটি 9.6 × 5 মিমি প্যাকেজে 85dB SPL |
| 5V সিস্টেম সামঞ্জস্য | 5Vo‑p রেটিং 4–6Vo‑p অপারেটিং রেঞ্জ সহ |
| ম্যানুয়াল এবং স্বয়ংক্রিয় সমাবেশ | হ্যান্ড সোল্ডার এবং ওয়েভ সোল্ডারিংয়ের জন্য থ্রু-হোল লিড |
| নিয়ন্ত্রিত সরবরাহ সহনশীলতা | 6Vo‑p সর্বাধিক অপারেটিং ভোল্টেজ |
| বর্ধিত তাপ পরিসীমা | -30℃ থেকে +75℃ জুড়ে PPO হাউজিং |
MEIDI নিয়ন্ত্রিত উত্পাদন প্রক্রিয়ার অধীনে HN-9650E উত্পাদন করে, যার মধ্যে ইনকামিং উপাদান পরিদর্শন, কয়েল প্রতিরোধের যাচাইকরণ এবং প্রতিটি উত্পাদন লটের জন্য শাব্দ পরীক্ষা অন্তর্ভুক্ত রয়েছে। প্রতিটি লট জীবন, উচ্চ/নিম্ন তাপমাত্রা, আর্দ্রতা, তাপীয় শক, ড্রপ এবং কম্পন কভার করে নির্ভরযোগ্যতা পরীক্ষার মধ্য দিয়ে যায়। এই পরীক্ষার যেকোনো একটির পরে, পণ্যটিকে অবশ্যই গ্রহণযোগ্যতার মানদণ্ড পূরণ করতে হবে যাতে নির্দিষ্ট শব্দ চাপ সহনশীলতার বাইরে কোনো কার্যকরী অবনতি না হয়।
| টেস্ট আইটেম | পরীক্ষার শর্তাবলী |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | ‑40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%–95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো বৈদ্যুতিক কার্যক্ষমতাকে প্রভাবিত করতে পারে।
1. HN-9650E-এর কোন ড্রাইভ সংকেত প্রয়োজন?

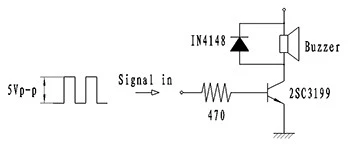

HN‑9650E হল একটি প্যাসিভ বুজার এবং একটি বাহ্যিক বর্গাকার তরঙ্গ বা PWM সংকেত প্রয়োজন৷ 5Vo‑p-এ একটি 2700Hz, 50% ডিউটি সাইকেল স্কয়ার ওয়েভ রেট করা মিন প্রদান করে। 10cm এ 85dB আউটপুট। ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোটের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
2. HN-9650E কি 3.3V লজিক স্তরে চালিত হতে পারে?
রেট করা অপারেটিং রেঞ্জ হল 4-6Vo‑p, তাই 3.3V নির্দিষ্ট ড্রাইভ উইন্ডোর নিচে পড়তে পারে। 4-6Vo‑p রেঞ্জে পৌঁছানোর জন্য বাফারিং স্টেজ ব্যবহার করুন, অথবা কম-ভোল্টেজ ড্রাইভ নির্দেশিকা জন্য MEIDI-এর সাথে যোগাযোগ করুন।
3. কিভাবে 40Ω কয়েল রেজিস্ট্যান্স ড্রাইভার ডিজাইনকে প্রভাবিত করে?
40Ω কুণ্ডলী 5Vo‑p এ সর্বাধিক 80mA আঁকে। নিশ্চিত করুন আপনার ড্রাইভার পর্যায় পর্যাপ্ত স্যাচুরেশন ভোল্টেজ এবং তাপীয় মার্জিন সহ এই কারেন্ট সরবরাহ করতে পারে।
4. কোন সোল্ডারিং পদ্ধতিগুলি PPO হাউজিং এর সাথে সামঞ্জস্যপূর্ণ?
থ্রু-হোল লিড স্ট্যান্ডার্ড হ্যান্ড সোল্ডারিং এবং ওয়েভ সোল্ডারিং গ্রহণ করে। হাউজিং তাপমাত্রা রেটিং মধ্যে তাপ এক্সপোজার সীমিত. প্রস্তাবিত সোল্ডারিং প্রোফাইলের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. HN-9650E পিন কি অন্য 9 মিমি থ্রু-হোল বাজারের সাথে সামঞ্জস্যপূর্ণ?
আপনার PCB-এর সাথে পদচিহ্নের সামঞ্জস্য যাচাই করতে যান্ত্রিক অঙ্কন এবং প্রস্তাবিত গর্ত প্যাটার্নের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট নোট, নির্ভরযোগ্যতা পরীক্ষার রিপোর্ট বা HN-9650E এর OEM কাস্টমাইজেশনের জন্য, MEIDI-এর সাথে যোগাযোগ করুন। আমাদের দল থ্রু-হোল বুজার ইন্টিগ্রেশনের জন্য মূল্যায়ন ইউনিট এবং অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সমর্থন করে।
