উচ্চ-ঘনত্বের PCB লেআউটের জন্য 6.5 মিমি × 3.5 মিমি পদচিহ্ন
বাহ্যিক স্কয়ার ওয়েভ ড্রাইভ সহ টোন জেনারেশনের জন্য 2731Hz অনুরণিত ফ্রিকোয়েন্সি
লো-ভোল্টেজ লজিক-লেভেল ড্রাইভার সার্কিটের জন্য 16Ω কুণ্ডলী প্রতিবন্ধকতা
মিন. 3Vo-p ড্রাইভের শর্তে 10cm এ 70dB সাউন্ড প্রেসার
স্বয়ংক্রিয় পিক-এন্ড-প্লেস সমাবেশের জন্য সারফেস-মাউন্ট প্যাকেজ
-20℃ থেকে +70℃ অপারেটিং তাপমাত্রা পরিসীমা

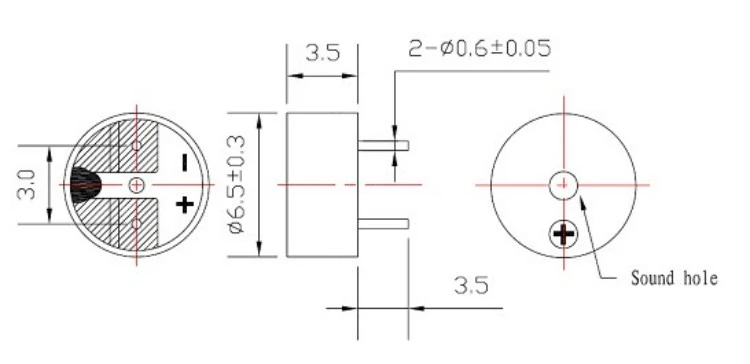

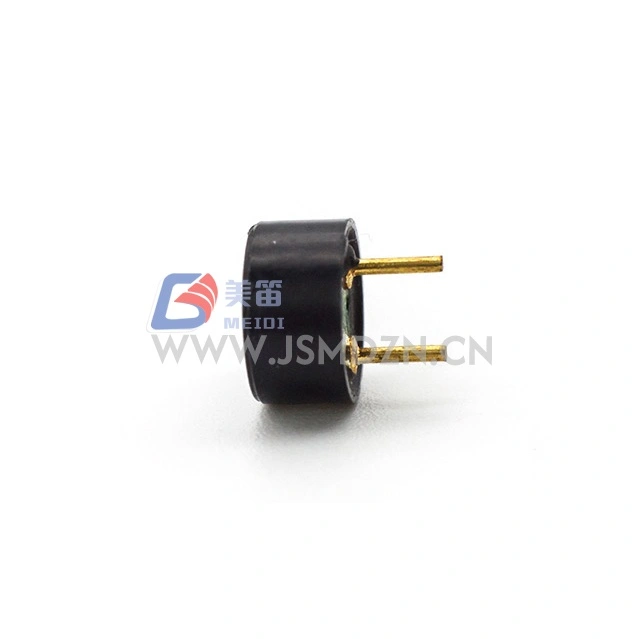

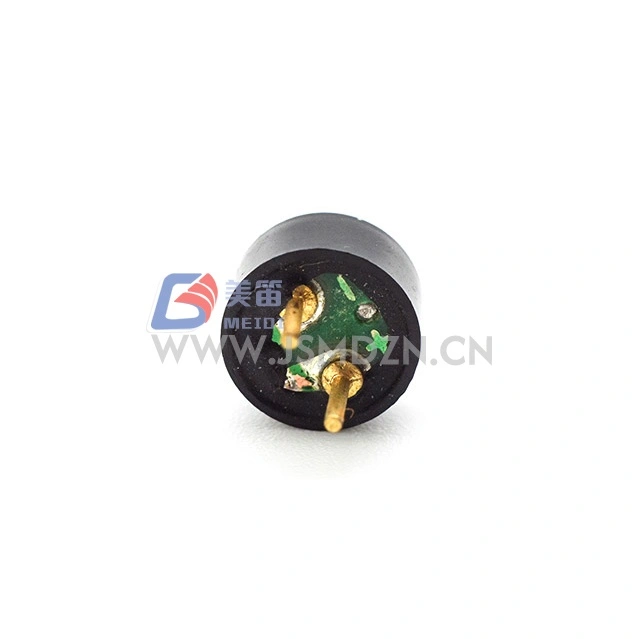

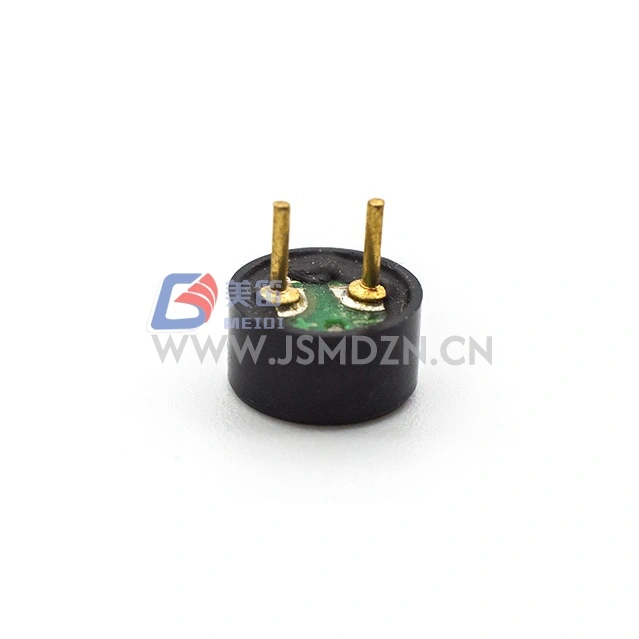

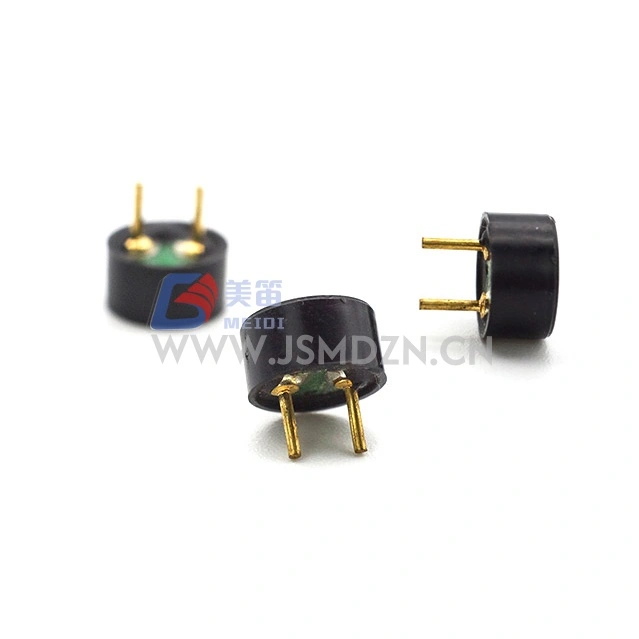

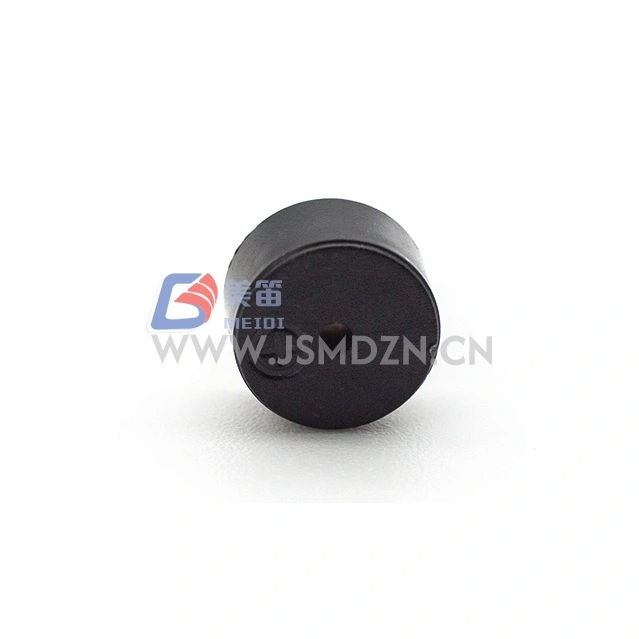

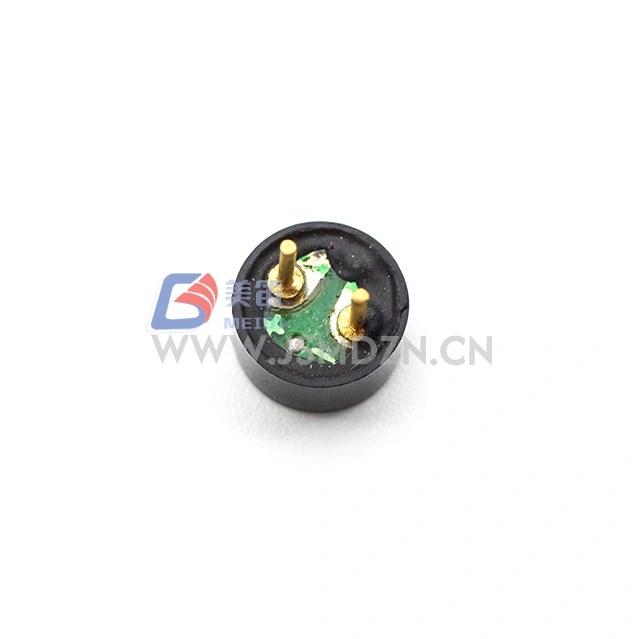

MEIDI HN-6535 6.5x3.5mm SMD ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি ক্ষুদ্র সারফেস-মাউন্ট ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যেখানে PCB এরিয়া প্রিমিয়ামে রয়েছে এমন অ্যাপ্লিকেশনের জন্য ইঞ্জিনিয়ার করা হয়েছে। 6.5 মিমি × 3.5 মিমি, এই বুজারটি বোর্ডের ন্যূনতম স্থান দখল করে যখন বহিরাগত বর্গ তরঙ্গ উত্তেজনার মাধ্যমে শ্রবণযোগ্য প্রতিক্রিয়া প্রদান করে।
2731Hz রেজোন্যান্ট ফ্রিকোয়েন্সি প্রক্সিমিটি অ্যালার্ট, স্ট্যাটাস ইঙ্গিত এবং ইউজার ইন্টারফেস ফিডব্যাকের জন্য উপযুক্ত একটি টোন তৈরি করে। 3Vo-p-এর রেটেড ভোল্টেজ এবং 2-5Vo-p-এর অপারেটিং রেঞ্জ সহ, HN-6535 3.3V এবং 5V লজিক রেলের সাথে একীভূত হয়।
16Ω কয়েল রেজিস্ট্যান্স মাইক্রোকন্ট্রোলার GPIO পিন বা লো-সাইড ট্রানজিস্টর সুইচগুলি থেকে স্থান-সীমাবদ্ধ ডিজাইনে ড্রাইভ করার অনুমতি দেয়। কালো নরিল হাউজিং রিফ্লো সোল্ডারিং প্রক্রিয়ার সময় মাত্রিক স্থিতিশীলতা প্রদান করে। কমপ্যাক্ট ফর্ম ফ্যাক্টরগুলিতে বিকল্প অনুরণিত ফ্রিকোয়েন্সি প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য, এসএমডি বুজার সমাধানের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
ক্ষুদ্র SMD ফুটপ্রিন্ট --- উচ্চ-ঘনত্বের PCB সমাবেশগুলির জন্য 6.5 মিমি × 3.5 মিমি শরীরের আকার যেখানে গর্তের মাধ্যমে মাউন্ট করা অব্যবহার্য
2731Hz অনুরণিত ফ্রিকোয়েন্সি --- রেটেড ফ্রিকোয়েন্সিতে বহিরাগত বর্গ তরঙ্গ দ্বারা চালিত টোন জেনারেশন; এসি উত্তেজনা প্রয়োজন, একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না
কম কয়েল প্রতিবন্ধকতা --- 3V লজিক-লেভেল আউটপুটগুলির সাথে ইন্টারফেস করার জন্য 16Ω প্রতিরোধ
সংজ্ঞায়িত শাব্দ আউটপুট --- মিন. 3Vo-p, 2731Hz, 50% ডিউটি সাইকেল স্কয়ার ওয়েভ এ চালিত হলে 10cm এ 70dB
Noryl হাউজিং উপাদান --- কালো থার্মোপ্লাস্টিক হাউজিং স্ট্যান্ডার্ড পৃষ্ঠ-মাউন্ট রিফ্লো প্রোফাইলের সাথে সামঞ্জস্যপূর্ণ
লাইটওয়েট নির্মাণ --- প্রতি ইউনিট প্রায় 0.5 গ্রাম
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | --- |
| রেটেড ভোল্টেজ | 3Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 2-5Vo-p | ড্রাইভ সংকেত শিখর |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 2731Hz এ, 50% ডিউটি, 3Vo-p বর্গ তরঙ্গ |
| সাউন্ড প্রেসার লেভেল | মিন. 70dB | 2731Hz এ, 50% ডিউটি, 3Vo-p, 10cm |
| কুণ্ডলী প্রতিরোধ | 16 ± 3Ω | --- |

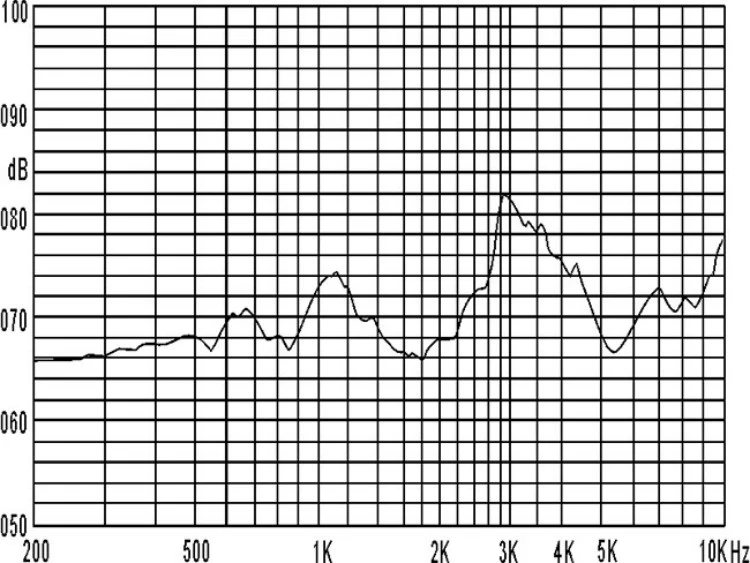

| অনুরণিত ফ্রিকোয়েন্সি | 2731Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | --- |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | --- |
| নেট ওজন | প্রায় 0.5 গ্রাম | --- |
| হাউজিং উপাদান | কালো নরিল | --- |
| পরিবেশগত সুরক্ষা | RoHS | --- |

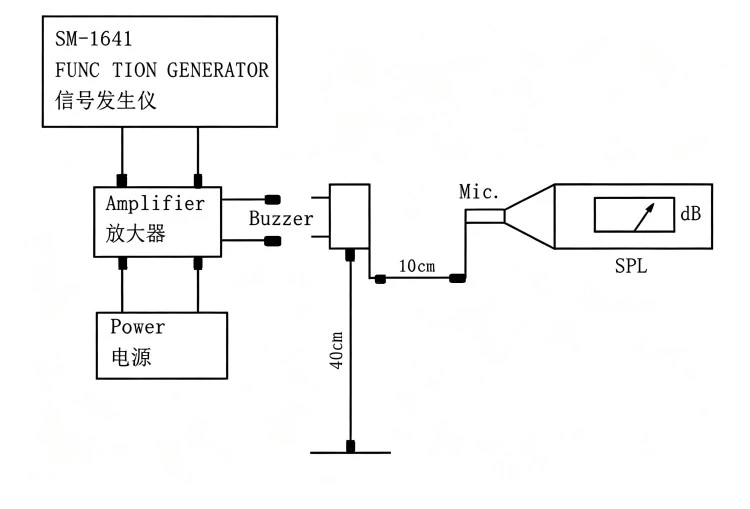

স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা 25±3℃, আর্দ্রতা 60±10% R.H., চাপ 860-1060hPa
পোর্টেবল মেডিকেল ডিভাইস এবং স্বাস্থ্য মনিটরগুলির জন্য ব্যাটারি চালিত ঘেরগুলিতে কমপ্যাক্ট শ্রবণযোগ্য সতর্কতা প্রয়োজন
অডিও ফিডব্যাক উপাদানের জন্য সীমিত PCB রিয়েল এস্টেট সহ স্মার্ট হোম সেন্সর এবং IoT গেটওয়ে
অপারেশন নিশ্চিতকরণ টোনগুলির জন্য হ্যান্ডহেল্ড ইনস্ট্রুমেন্টেশন এবং মিটার ডিভাইস
পরিধানযোগ্য ইলেকট্রনিক্স এবং ফিটনেস ট্র্যাকার যেখানে উপাদানের উচ্চতা এবং ওজন সীমাবদ্ধ
টাইমার এবং অ্যালার্ম ফাংশনের জন্য রান্নাঘর এবং পরিবারের সরঞ্জামগুলিতে কমপ্যাক্ট অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড
লেনদেনের স্থিতির জন্য POS টার্মিনাল এবং পেমেন্ট ডিভাইসগুলি শ্রবণযোগ্য ইঙ্গিত দেয়
| ডিজাইনের প্রয়োজনীয়তা | HN-6535 সুবিধা |
| স্থান-সীমাবদ্ধ PCB লেআউট | 6.5 মিমি × 3.5 মিমি SMD ফুটপ্রিন্ট বোর্ড এলাকা খরচ কমিয়ে দেয় |
| কম ভোল্টেজ সিস্টেম ইন্টিগ্রেশন | 3.3V/5V লজিক সামঞ্জস্যের জন্য 2-5Vo-p রেঞ্জ সহ 3Vo-p রেটিং |
| উচ্চ-ভলিউম স্বয়ংক্রিয় সমাবেশ | সারফেস-মাউন্ট প্যাকেজ স্ট্যান্ডার্ড পিক-এন্ড-প্লেস এবং রিফ্লো প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ |
| কম ভর অ্যাপ্লিকেশন | প্রায় পোর্টেবল এবং হ্যান্ডহেল্ড ডিজাইনের জন্য উপযুক্ত প্রতি ইউনিট 0.5g |
| পরিবেশগত সম্মতি | RoHS অনুগত |
MEIDI ইনকামিং উপাদান পরিদর্শন, ইন-প্রসেস ডাইমেনশনাল ভেরিফিকেশন, এবং চূড়ান্ত বৈদ্যুতিক পরামিতি পরীক্ষা কভার করে মান নিয়ন্ত্রণ প্রক্রিয়া সহ HN-6535 তৈরি করে। মানক পরীক্ষার শর্তগুলি 25±3℃ তাপমাত্রা, 60±10% আপেক্ষিক আর্দ্রতা এবং ধারাবাহিক পরিমাপের পুনরাবৃত্তিযোগ্যতার জন্য 860-1060hPa বায়ুমণ্ডলীয় চাপে বজায় রাখা হয়।
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); ডেটাশিটে উল্লেখিত ন্যূনতম SPL থেকে SPL 10dB-এর বেশি কমবে না।
| টেস্ট আইটেম | পরীক্ষার শর্তাবলী |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -30℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%–95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।
1. HN-6535 SMD বুজারের জন্য কোন সোল্ডারিং প্রক্রিয়ার সুপারিশ করা হয়?
প্রস্তাবিত রিফ্লো সোল্ডারিং প্রোফাইলের জন্য MEIDI-এর সাথে যোগাযোগ করুন। কালো নরিল হাউজিং স্ট্যান্ডার্ড সারফেস-মাউন্ট রিফ্লো প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ।
2. HN-6535 কি মাইক্রোকন্ট্রোলার GPIO পিন থেকে সরাসরি চালিত হতে পারে?

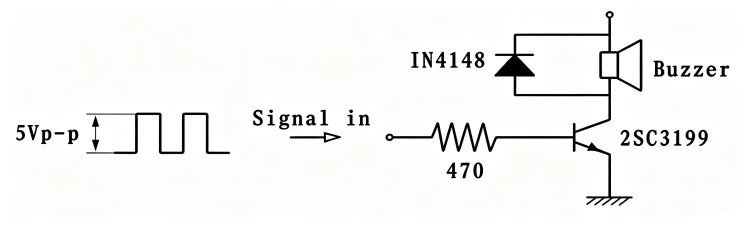

16Ω কয়েল 3Vo-p এ সর্বাধিক 80mA আঁকে। যাচাই করুন যে আপনার মাইক্রোকন্ট্রোলার GPIO ক্রমাগত এই কারেন্ট উৎস বা ডুবাতে পারে। যদি GPIO বর্তমান রেটিং অপর্যাপ্ত হয়, তাহলে একটি লো-সাইড NPN বা MOSFET সুইচ ব্যবহার করুন একটি কারেন্ট-লিমিটিং প্রতিরোধকের সাথে।
3. 2731Hz ছাড়া অন্য কোনো ফ্রিকোয়েন্সিতে বুজার চালিত হলে কী হবে?
বন্ধ অনুরণন চালিত যখন শব্দ চাপ স্তর হ্রাস. সামঞ্জস্যপূর্ণ মিনিটের জন্য। 70dB আউটপুট, 3Vo-p এ 50% ডিউটি সাইকেল স্কয়ার ওয়েভ সহ 2731Hz এ ড্রাইভ করুন। অনুরণন থেকে দূরে অপারেশন যথেষ্ট পরিমাণে শ্রবণযোগ্য আউটপুট হ্রাস হতে পারে.
4. HN-6535 কি একটানা টোন জেনারেশন অ্যাপ্লিকেশনের জন্য উপযুক্ত?
জীবন পরীক্ষার অবস্থা রেট ভোল্টেজ এবং অনুরণিত ফ্রিকোয়েন্সিতে 96 ঘন্টা একটানা অপারেশন নির্দিষ্ট করে। দীর্ঘ একটানা অপারেশন পিরিয়ড প্রয়োজন অ্যাপ্লিকেশনের জন্য, আপনার দায়িত্ব চক্র এবং পরিবেশগত অবস্থার নির্দিষ্ট নির্ভরযোগ্যতা ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. বিকল্প প্যাকেজ আকার একই 2731Hz অনুরণিত ফ্রিকোয়েন্সি সঙ্গে উপলব্ধ?
ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার পণ্য পরিসরের মধ্যে বিকল্প ফর্ম ফ্যাক্টর এবং কয়েল কনফিগারেশন সম্পর্কিত প্রযুক্তিগত অনুসন্ধানের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, রিফ্লো সোল্ডারিং প্রোফাইল, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
| আইটেম | স্পেসিফিকেশন |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক বুজার |
| পরিমাণ | প্যাকেজিংয়ের বিবরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন |
| শক্ত কাগজের ভলিউম | প্যাকেজিংয়ের বিবরণের জন্য MEIDI-এর সাথে যোগাযোগ করুন |
