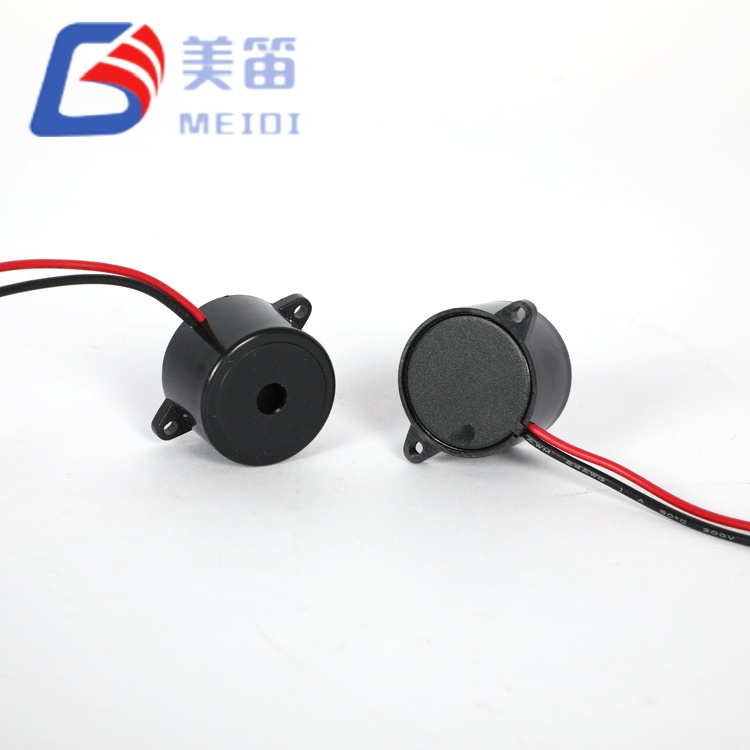

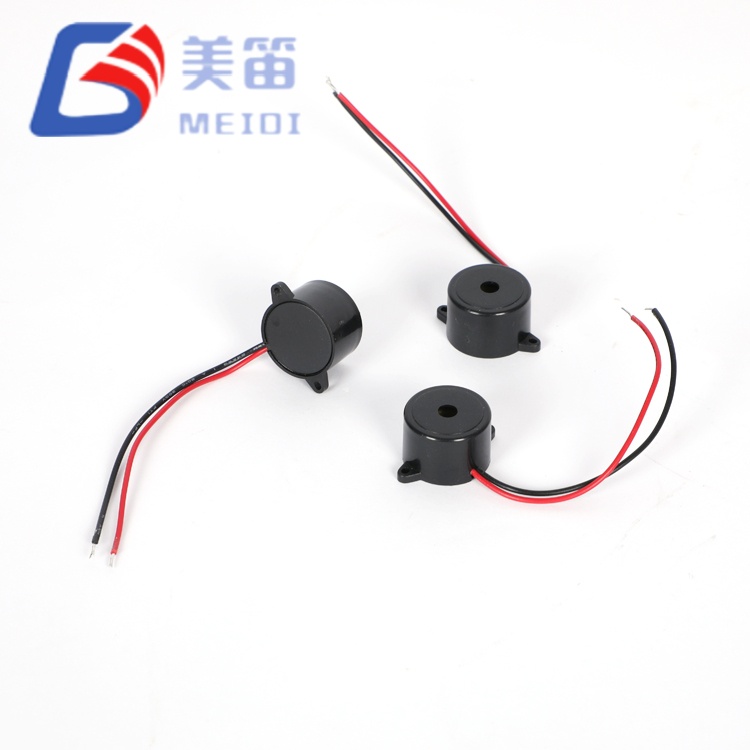

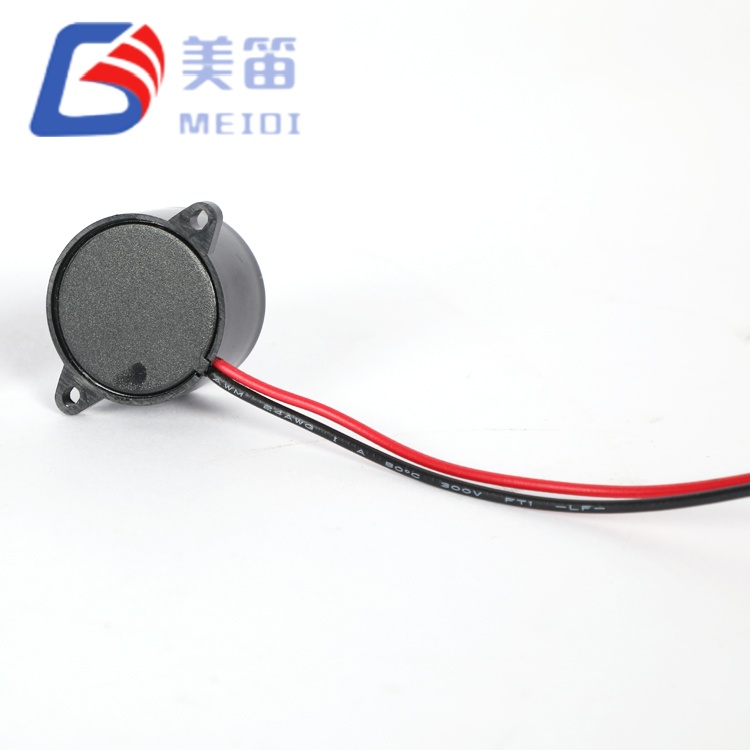

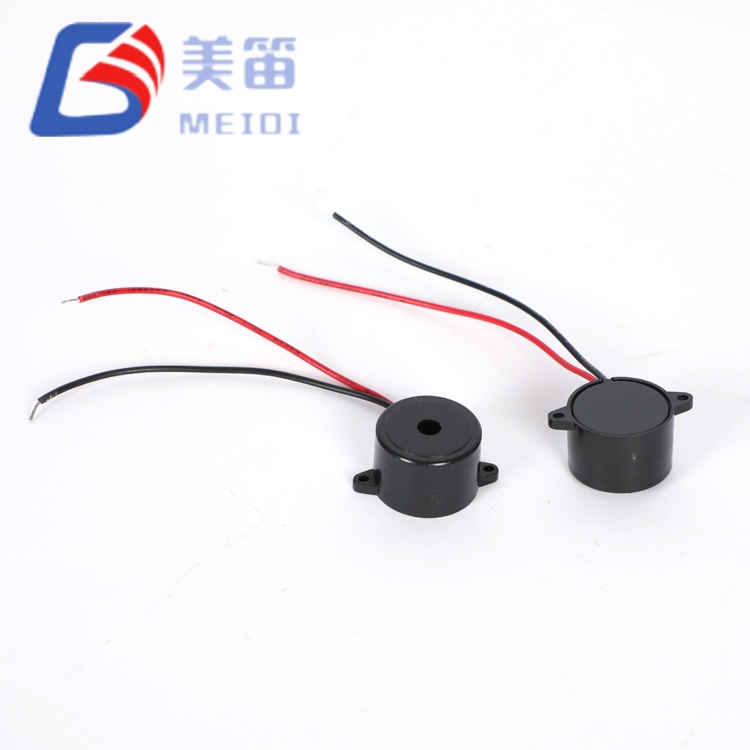

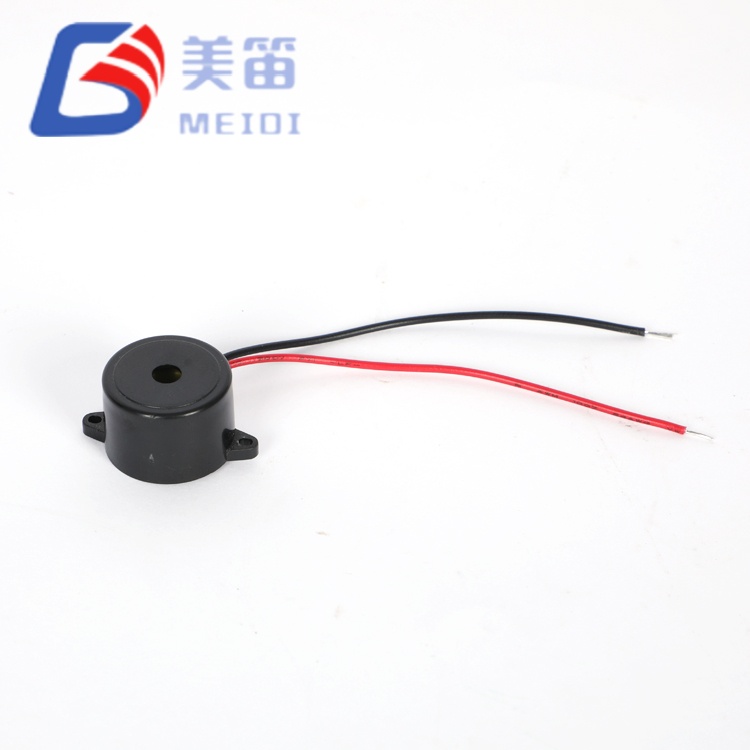

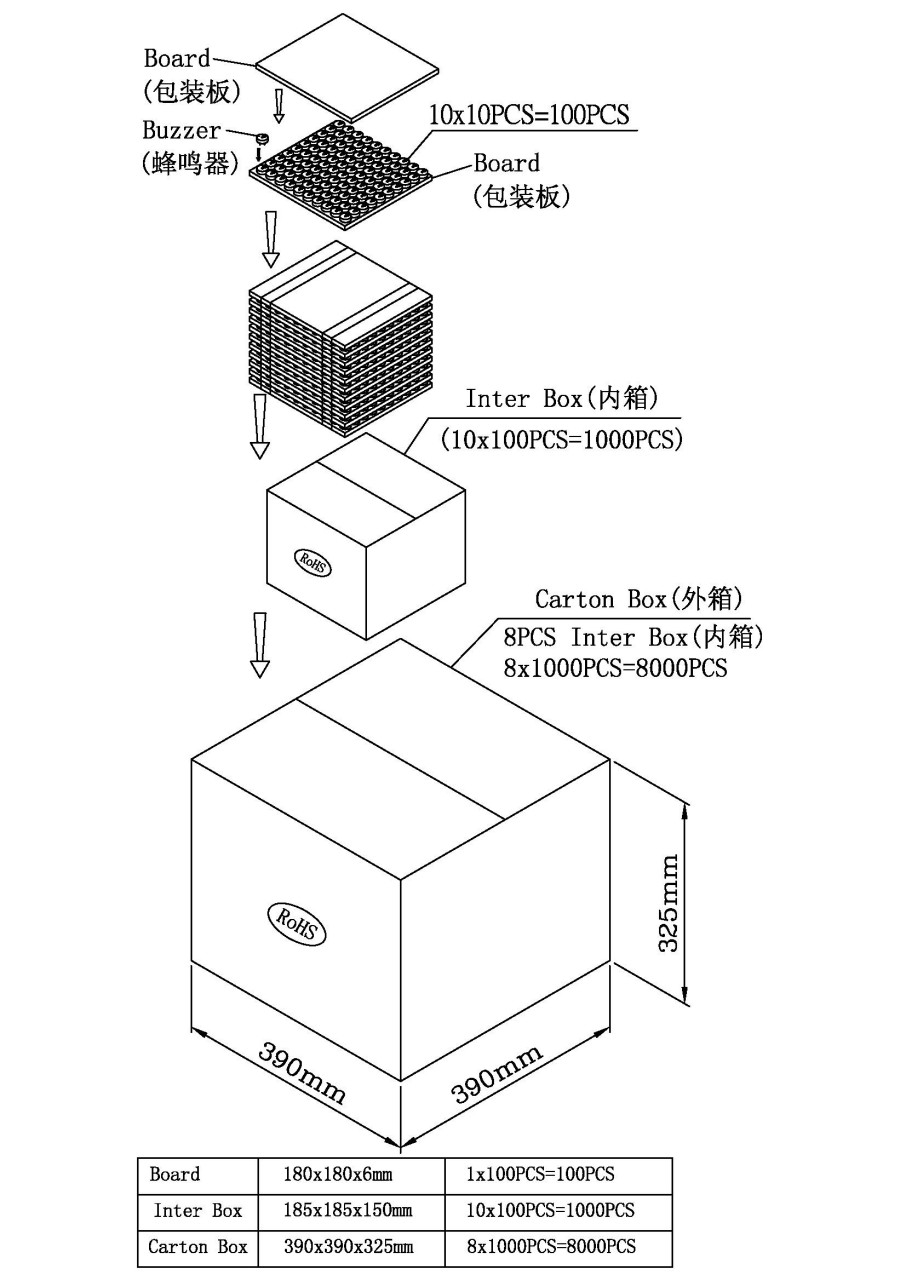

HND‑2316L হল MEIDI-এর 23mm সক্রিয় বুজার প্ল্যাটফর্মের লিড-ওয়্যার কনফিগারেশন৷ এটি একই অ্যাকোস্টিক ইঞ্জিন এবং ড্রাইভ সার্কিটকে থ্রু-হোল 2316 অ্যাক্টিভ পাইজোইলেকট্রিক বুজারের মতো ওয়্যার লিডস সহ একীভূত করে কিন্তু পিসিবি পিনগুলিকে ফ্লাইং লিড দিয়ে প্রতিস্থাপন করে, যার ফলে শব্দের উৎসকে ডিকপল করা যায়। সার্কিট বোর্ড। অন্তর্নির্মিত অসিলেটর 3V এবং এর মধ্যে যেকোনো ডিসি সরবরাহে সাড়া দেয় 24V এবং একটি 3000Hz টোন সরবরাহ করে। রেট করা 12VDC-এ, শব্দের চাপের স্তর পৌঁছে যায় কমপক্ষে 90dB 10cm এ পরিমাপ করা হয়। ABS হাউজিং Φ23×16mm পদচিহ্ন ধরে রাখে, এবং সমগ্র সমাবেশের ওজন 5g। এই অংশ সাধারণত নির্দিষ্ট করা হয় যখন buzzer একটি সামনের গ্রিলের পিছনে, একটি কব্জাযুক্ত দরজার ভিতরে বা আলাদা উচ্চতায় অবস্থিত হতে হবে প্রধান ইলেকট্রনিক্স ঘের থেকে।
PCB থেকে দূরে অবস্থানের জন্য লিড-ওয়্যার সমাপ্তি
বৈদ্যুতিক এবং শাব্দিক কর্মক্ষমতা HND‑2316 এর অনুরূপ: ≥90dB, 3000Hz
অন্তর্নির্মিত ড্রাইভ সার্কিট - 12 VDC রেট, 3-24 VDC অপারেটিং পরিসীমা
কালো ABS হাউজিং, Φ23×16mm, 5g
MEIDI তার জিয়াংসু ফ্যাসিলিটিতে ওয়্যার লিড সহ 2316 সক্রিয় পাইজোইলেকট্রিক বুজার তৈরি করে, যেখানে সমাবেশের ক্রম পাইজো সিরামিক বন্ডিং, পিসিবি সন্নিবেশ, হাউজিং ক্লোজার এবং একটি ডেডিকেটেড অন্তর্ভুক্ত সীসা-তারের সোল্ডারিং ধাপ। প্রি-স্ট্রিপড তারগুলি হাতে সোল্ডার করা বা রেজিস্ট্যান্স-সোল্ডার করা হয় নিরীক্ষিত তাপমাত্রা এবং বাস করার সময় অধীনে বুজার টার্মিনাল. একটি টান-পরীক্ষা হল যান্ত্রিক অখণ্ডতা যাচাই করতে প্রতিটি লট থেকে একটি নমুনায় প্রয়োগ করা হয়। তারের অনুসরণ সংযুক্তি, প্রতিটি ইউনিট শাব্দিকভাবে স্ক্রীন করা হয়: SPL, ফ্রিকোয়েন্সি, এবং বর্তমান একটি স্বয়ংক্রিয় পরীক্ষা স্টেশন ব্যবহার করে 12Vp‑p, 3000Hz এ পরিমাপ করা হয়। পাস-থ্রু রেট এবং SPL বিতরণ ব্যাচ ট্রেসেবিলিটির জন্য রেকর্ড করা হয়।
HND-2316 (আর্দ্রতা, উচ্চ-তাপ) জন্য ব্যবহৃত একই সাত-আইটেমের নির্ভরযোগ্যতা স্যুট স্টোরেজ, কম-টেম্প স্টোরেজ, থার্মাল সাইক্লিং, ড্রপ, কম্পন, সোল্ডার-হিট রেজিস্ট্যান্স) HND-2316L নমুনায় প্রয়োগ করা হয়। পরীক্ষার ফলাফল প্রয়োজন গ্রাহকদের জন্য উপলব্ধ তাদের উপাদান অনুমোদন প্রক্রিয়ার অংশ হিসাবে যোগ্যতা তথ্য.
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | সীসা তারের সঙ্গে Piezoelectric সক্রিয় Buzzer | — |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | — |
| অপারেটিং ভোল্টেজ | 3-24 ভিডিসি | — |
| অনুরণিত ফ্রিকোয়েন্সি | 3000 ± 500 Hz | — |
| 10 সেমি এ সাউন্ড আউটপুট | ≥90 dB | 3000 Hz বর্গ তরঙ্গ, 12 Vp‑p |
| বর্তমান খরচ | ≤10 mA | 3000 Hz বর্গ তরঙ্গ, 12 Vp‑p; প্যারামিটার টেবিল ≤10mA; টেস্ট রিপোর্ট হেডার ≤15mA উল্লেখ করতে পারে — টেস্ট রিপোর্ট সারাংশ দেখুন |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +80 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +85 ℃ | অপারেটিং |

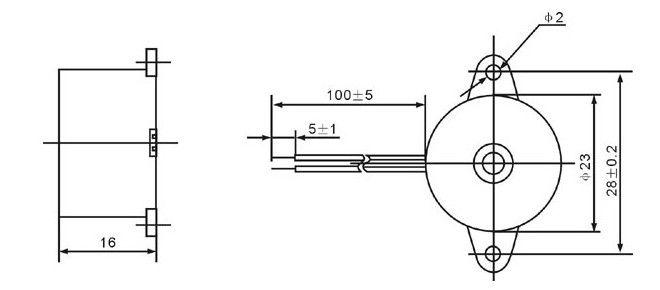

| মাত্রা (Dia × H) | Φ23 ± 0.5 × 16 ± 0.3 মিমি | শুধুমাত্র শরীর; অঙ্কন সহনশীলতা ±0.5 মিমি যদি নির্দিষ্ট না হয় |
| ওজন | 5 গ্রাম | — |
| হাউজিং উপাদান | কালো ABS | — |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | স্পেসিফিকেশন হেডার প্রতি রেফারেন্স মান; প্রতি নমুনা যাচাই করা হয় না |
| সংযোগের ধরন | সীসা তারের | সীসা থেকে ম্যানুয়াল সোল্ডার |
ওয়্যার লিডসিস সহ 2316 অ্যাক্টিভ পিজোইলেক্ট্রিক বুজার পিসিবি পদচিহ্ন দ্বারা সীমাবদ্ধ নয়, ডিজাইনারদের স্বাধীনতা রয়েছে সর্বাধিক শ্রবণযোগ্যতার জন্য বা অনিয়মিত ঘের জ্যামিতি ফিট করার জন্য বুজারটিকে অবস্থান করুন। কিছু অনুশীলন দীর্ঘমেয়াদী নির্ভরযোগ্যতা রক্ষা করতে সাহায্য করে:
তারের অ্যাঙ্কর পয়েন্ট:হোস্ট এনক্লোজারের মধ্যে, একটি সীসাকে রুট করুন স্থির টার্মিনাল ব্লক বা 20-30 মিমি এর মধ্যে একটি স্ট্যান্ডঅফের জন্য মাউন্ট করা একটি কেবল টাই ব্যবহার করুন বুজার শরীর। এটি কম্পন এবং দুর্ঘটনাজনিত টাগিং থেকে সোল্ডারযুক্ত জয়েন্টগুলিকে বিচ্ছিন্ন করে।
সীসা দৈর্ঘ্য বিবেচনা:স্ট্যান্ডার্ড তারের দৈর্ঘ্য দেওয়া হয়; দীর্ঘ কাস্টম বিকল্প সরবরাহ করা যেতে পারে. বর্ধিত সীসা নির্দিষ্ট করার সময়, যোগ বিবেচনা করুন সিরিজ প্রতিরোধ এবং উচ্চ-প্রতিবন্ধক পাইজো ইনপুটে এর নগণ্য প্রভাব, কিন্তু এছাড়াও বাজারের অভ্যন্তরীণ অসিলেটর থেকে বিকিরণিত ইএমআই এর সম্ভাব্যতা। ক টুইস্টেড-পেয়ার বিন্যাস বা একটি ছোট ফেরাইট পুঁতি সংবেদনশীল সার্কিটে এটি প্রশমিত করতে পারে।
ঘের ধ্বনিবিদ্যা:যদি বুজারটি একটি ছিদ্রযুক্ত প্যানেলের পিছনে স্থাপন করা হয় বা গ্রিল, নিশ্চিত করুন যে খোলা এলাকাটি অন্তত সাউন্ড পোর্ট ব্যাসের সমতুল্য। একটি গুরুতরভাবে সীমাবদ্ধ খোলার SPL কে কয়েক ডেসিবেল দ্বারা কমিয়ে দিতে পারে।
লিডগুলিতে ম্যানুয়াল সোল্ডারিং:2-5 সেকেন্ডের জন্য লোহার তাপমাত্রা 350±10℃ তাপ প্রাথমিকভাবে তারে প্রয়োগ করা বাঞ্ছনীয়। উত্তোলন বা নমন এড়িয়ে চলুন হ্যান্ডলিং সময় হাউজিং প্রস্থান এ তারের.
সরঞ্জামের প্যানেল যেখানে বুজারটি সামনের ফ্যাসিয়াতে মাউন্ট করা হয় এবং একটিতে তারের সাথে সংযুক্ত থাকে কন্ট্রোল বোর্ড চ্যাসিসের গভীরে অবস্থিত।
নিরাপত্তা ডিটেক্টর যা একটি নির্দিষ্ট উচ্চতায় একটি শ্রবণযোগ্য সতর্কতা প্রয়োজন, আলাদা করা হয়েছে সেন্সর ইলেকট্রনিক্স থেকে।
বিতরণ করা অ্যালার্ম পয়েন্ট সহ শিল্প মেশিন, সমস্ত তারের জোতা দ্বারা সংযুক্ত একটি একক লজিক কন্ট্রোলারের কাছে।
স্বয়ংচালিত আফটার মার্কেট অ্যাড-অন (পার্কিং সেন্সর কিট, ব্লাইন্ড-স্পট ইন্ডিকেটর) যেখানে বুজারটি একটি বিদ্যমান 12V সার্কিটে বিভক্ত।
রেট্রোফিট প্রকল্পগুলি একটি ব্যর্থ PCB-মাউন্ট বুজারকে একটি ওয়্যার-লিড সমতুল্য দিয়ে প্রতিস্থাপন করে যখন বোর্ড পুনর্ব্যবহার অবাস্তব।

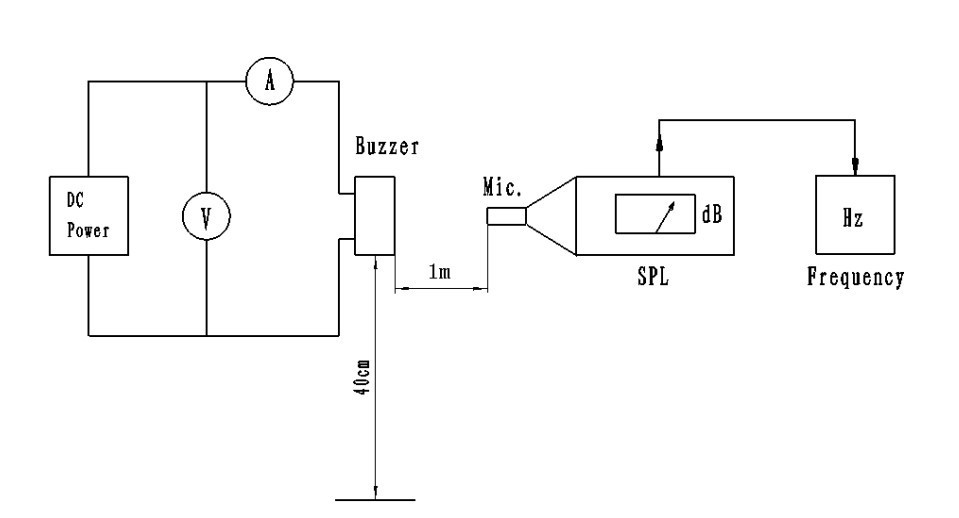

ওয়্যার লিড সহ 2316 সক্রিয় পাইজোইলেকট্রিক বুজার HND-2316: 12Vp-p স্কোয়ারের মতো একই শাব্দ পরীক্ষা প্রোটোকল অনুসরণ করে 3000Hz এ তরঙ্গ, 10cm এ পরিমাপ করা হয়। নমুনা ডেটা SPL ≥90dB এবং ফ্রিকোয়েন্সি নিশ্চিত করে 3000±500Hz এর মধ্যে। কিছু পরীক্ষা প্রতিবেদন শিরোনাম ≤15mA এর বর্তমান সীমা তালিকাভুক্ত করে, যা প্যারামিটার টেবিলে ≤10mA মান থেকে আলাদা। অনুশীলনে, বর্তমান পরিমাপ করা হয় মান উভয় সীমার নীচে ধারাবাহিকভাবে ভাল। পরীক্ষার ডকুমেন্টেশন জন্য একটি নির্দিষ্ট ডেলিভারি লটের সাথে সম্পর্কিত, MEIDI-এর সাথে যোগাযোগ করুন।
উপসংহার: পাস। চেহারা, পোলারিটি এবং তারের সংযুক্তি গ্রহণযোগ্যতার মান পূরণ করে।
1. শুধুমাত্র 3-24V উইন্ডোর মধ্যে DC ভোল্টেজ প্রয়োগ করুন। এই পরিসীমা অতিক্রম ক্ষণস্থায়ী অসিলেটর আইসিকে ক্ষতিগ্রস্ত করতে পারে।
2. হাউজিং খোলা এবং তরল প্রবেশ প্রতিরোধ করার জন্য ডিজাইন করা হয়নি। শব্দ রাখুন পোর্ট শুষ্ক এবং ফ্লাক্স অবশিষ্টাংশ মুক্ত.
3. ক্ষয়কারী গ্যাস (অ্যামোনিয়া, সালফার যৌগ) সহ পরিবেশে, রাখুন একটি সুরক্ষিত বগিতে buzzer বা শুধুমাত্র conformal আবরণ প্রয়োগ টার্মিনাল এলাকা, অ্যাকোস্টিক ডায়াফ্রাম এড়িয়ে।
4. SPL সরবরাহ নির্ভর। ড্রাইভিং ভোল্টেজ এবং উপলব্ধ বর্তমান যাচাই করুন লোড অধীনে buzzer এর প্রয়োজনীয়তা পূরণ.
5. সাউন্ড পোর্টে বাধা দেবেন না। এমনকি আংশিক আচ্ছাদন দ্বারা আউটপুট ড্রপ করতে পারেন 3–6dB এবং অনুরণিত শিখর স্থানান্তর করুন।
6. দোকান desiccant সঙ্গে সিল. আর্দ্রতা শোষণ সীসা-তারের স্ট্র্যান্ডগুলিকে অক্সিডাইজ করতে পারে এবং সোল্ডারেবিলিটি কমান।
7. ইনস্টলেশনের পরে, একটি স্ট্রেন ত্রাণ দিয়ে তারগুলি সুরক্ষিত করুন। অনিয়ন্ত্রিত তারের সোল্ডার জয়েন্টগুলোতে যান্ত্রিক শক প্রেরণ করতে পারে, অবশেষে ঘটায় বিরতিহীন যোগাযোগ।
প্রশ্ন 1: HND-2316L কি বৈদ্যুতিকভাবে HND-2316-এর সাথে অভিন্ন?
হ্যাঁ। উভয়ই একই রেটেড ভোল্টেজ, অপারেটিং রেঞ্জ, ফ্রিকোয়েন্সি, SPL, এবং শেয়ার করে বর্তমান স্পেসিফিকেশন। শুধুমাত্র পার্থক্য হল সমাপ্তি শৈলী: সীসা তারের বনাম থ্রু-হোল পিন।
প্রশ্ন 2: আমি কি কাস্টম তারের দৈর্ঘ্য বা সংযোগকারী প্রান্ত সহ HND‑2316L পেতে পারি?
কাস্টম সীসা দৈর্ঘ্য, তারের গেজ, এবং সংযোগকারী সমাপ্তি উপলব্ধ। সাধারণত ন্যূনতম অর্ডারের পরিমাণ প্রযোজ্য। আপনার সঠিক MEIDI-এর সাথে যোগাযোগ করুন একটি সম্ভাব্যতা প্রতিক্রিয়া জন্য প্রয়োজনীয়তা.
প্রশ্ন 3: পরীক্ষার রিপোর্ট কখনও কখনও ≤15mA দেখায়। কোন বর্তমান সীমা আমি ব্যবহার করা উচিত?
পণ্যের পরামিতি সারণীতে ≤10mA বলা হয়েছে এবং প্রকৃত নমুনা পরিমাপ সাধারণত প্রায় 5mA। কিছু রিপোর্ট হেডারে ≤15mA চিত্রটি একটি ডকুমেন্টেশন অসঙ্গতি আপনার নির্দিষ্ট অর্ডারের জন্য, অন্যথা না হলে ≤10mA মান প্রযোজ্য MEIDI দ্বারা নিশ্চিত করা হয়েছে।
প্রশ্ন 4: ড্রাইভিং সার্কিট থেকে আমি সর্বোচ্চ কত দূরত্বে বুজার রাখতে পারি?
ছোট রানের জন্য কোন কঠোর কার্যকরী সীমা নেই। তারের দৈর্ঘ্য অতিক্রম করার জন্য 1 মিটার, তারের ভোল্টেজ ড্রপ বিবেচনা করুন (বাজারের কমের জন্য নগণ্য বর্তমান) এবং বিকিরণিত EMI এর সম্ভাবনা। একটি পেঁচানো জোড়া বা ferrite গুটিকা শব্দ-সংবেদনশীল সিস্টেমে দীর্ঘ তারের জন্য সুপারিশ করা হয়।
প্রশ্ন 5: সীসা তারগুলি কি স্বয়ংক্রিয় ক্রিমিং বা IDC সমাপ্তির জন্য উপযুক্ত?
স্ট্যান্ডার্ড তারে আটকে থাকা কন্ডাক্টর ব্যবহার করা হয় যা উপযুক্ত দিয়ে ক্রিম করা যায় টার্মিনাল অন্তরণ স্থানচ্যুতি সংযোগ (IDC) কারণে সুপারিশ করা হয় না তারের গেজ এবং নিরোধক প্রকার। একটি তারের স্পেসিফিকেশন শীটের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
Q6: HND‑2316L কি বাইরে ব্যবহার করা যেতে পারে?
অপারেটিং তাপমাত্রা পরিসীমা মাঝারি জলবায়ু বহিরঙ্গন ব্যবহারের অনুমতি দেয়, কিন্তু হাউজিং আবহাওয়ারোধী নয়। বৃষ্টি, ধুলো বা ঘনীভবনের সরাসরি এক্সপোজার আর্দ্রতা এড়ানো উচিত। বহিরঙ্গন ইনস্টলেশনের জন্য, ভিতরে বুজার রাখুন একটি বায়ুচলাচল, জল-প্রতিরোধী ঘের।
সম্পূর্ণ ডেটাশীট, তারের কনফিগারেশন অঙ্কন, বা নির্ভরযোগ্যতা পরীক্ষা পেতে HND‑2316L-এর রিপোর্ট, আপনার প্রকল্পের বিবরণ সহ MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং সহায়তা সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
