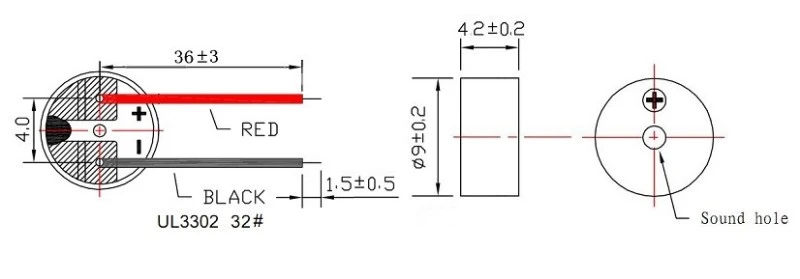

PCB সমাবেশগুলির জন্য 9 মিমি × 4.2 মিমি পৃষ্ঠ-মাউন্ট পদচিহ্ন
বাহ্যিক ড্রাইভ সহ টোন জেনারেশনের জন্য 2730Hz অনুরণিত ফ্রিকোয়েন্সি
3.3V মাইক্রোকন্ট্রোলার GPIO ইন্টারফেসিংয়ের জন্য 16Ω কম কয়েল প্রতিবন্ধকতা
মিন. 3Vo-p, 2730Hz, 50% ডিউটি সাইকেলে চালিত হলে 10cm এ 85dB সাউন্ড প্রেসার
সীসা-মুক্ত রিফ্লো প্রোফাইলের জন্য তাপীয় স্থিতিশীলতা সহ কালো LCP হাউজিং
3.3V লজিক সাপ্লাই লেভেলের জন্য 2-4Vo-p অপারেটিং রেঞ্জ

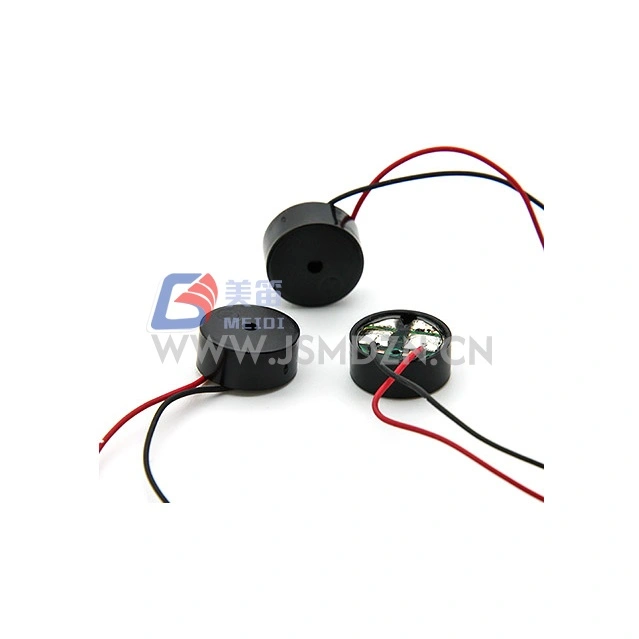

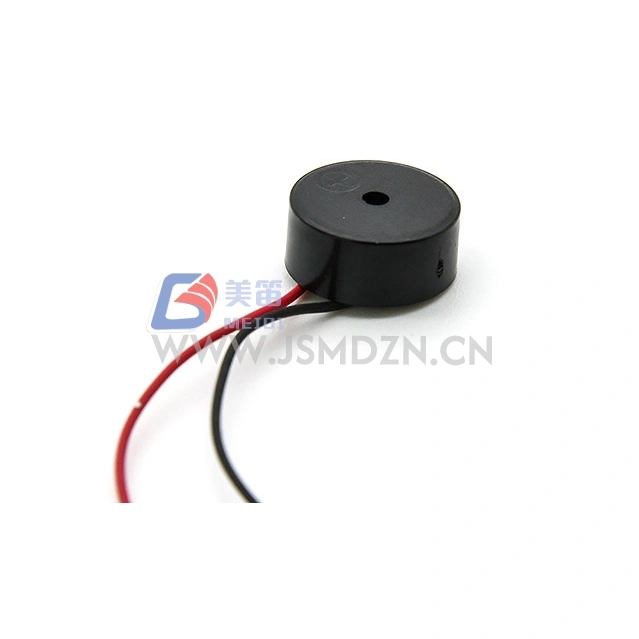

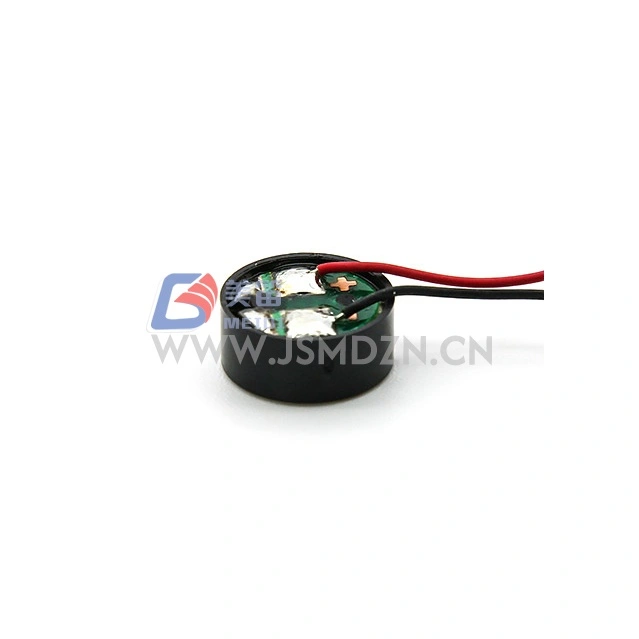

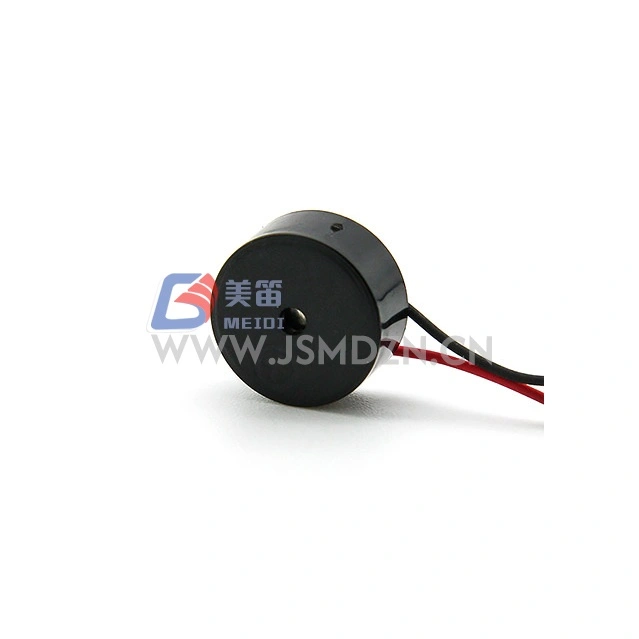

MEIDI HN-9042W 9x4.2mm SMD ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল 3.3V ডিজিটাল সিস্টেমের জন্য 9 মিমি × 4.2 মিমি প্যাকেজে একটি সারফেস-মাউন্ট ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার। 2730Hz অনুরণিত ফ্রিকোয়েন্সি কমপ্যাক্ট ইলেকট্রনিক ডিভাইসগুলিতে ব্যবহারকারীর প্রতিক্রিয়া, অ্যালার্ম ইঙ্গিত এবং সিস্টেমের অবস্থা সতর্কতার জন্য উপযুক্ত একটি টোন সরবরাহ করে।
3Vo-p এবং 2-4Vo-p অপারেটিং স্প্যানের রেটযুক্ত ভোল্টেজ সহ, HN-9042W স্ট্যান্ডার্ড 3.3V লজিক রেলের সাথে সারিবদ্ধ। 16Ω কয়েল রেজিস্ট্যান্স সক্ষম মাইক্রোকন্ট্রোলার পোর্ট থেকে ড্রাইভ মূল্যায়ন সক্ষম করে। কালো LCP হাউজিং উন্নত রিফ্লো তাপমাত্রায় মাত্রিক ধরে রাখার প্রস্তাব দেয়।
বিকল্প 3V SMD বুজার পণ্যগুলি থেকে স্থানান্তরিত করার সময় ক্রস-রেফারেন্স সহায়তার জন্য MEIDI-এর সাথে যোগাযোগ করুন৷
3.3V-অপ্টিমাইজড ডিজাইন --- লো-ভোল্টেজ লজিক সাপ্লাইয়ের সাথে ইন্টিগ্রেশনের জন্য 2-4Vo-p রেঞ্জ সহ 3Vo-p রেটিং
16Ω কয়েল প্রতিবন্ধকতা --- সরাসরি GPIO ড্রাইভের সাথে মূল্যায়নের জন্য কম প্রতিরোধের; ক্রমাগত অপারেশন জন্য পোর্ট বর্তমান রেটিং যাচাই
2730Hz অনুরণিত ফ্রিকোয়েন্সি --- রেটেড ফ্রিকোয়েন্সিতে বহিরাগত বর্গ তরঙ্গ উত্তেজনা শাব্দ আউটপুট উৎপন্ন করে; ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না
কমপ্যাক্ট প্যাকেজে উচ্চ SPL --- ন্যূনতম। 3Vo-p, 2730Hz, 50% ডিউটি সাইকেল ড্রাইভ অবস্থার অধীনে 10cm এ 85dB
LCP হাউজিং উপাদান --- কালো তরল ক্রিস্টাল পলিমার হাউজিং পৃষ্ঠ-মাউন্ট রিফ্লো অবস্থার অধীনে মাত্রিক স্থিতিশীলতা বজায় রাখে
লাইটওয়েট নির্মাণ --- প্রতি ইউনিট প্রায় 1.0g
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | --- |
| রেটেড ভোল্টেজ | 3Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 2-4Vo-p | ড্রাইভ সংকেত শিখর |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 2730Hz এ, 50% ডিউটি, 3Vo-p বর্গ তরঙ্গ |

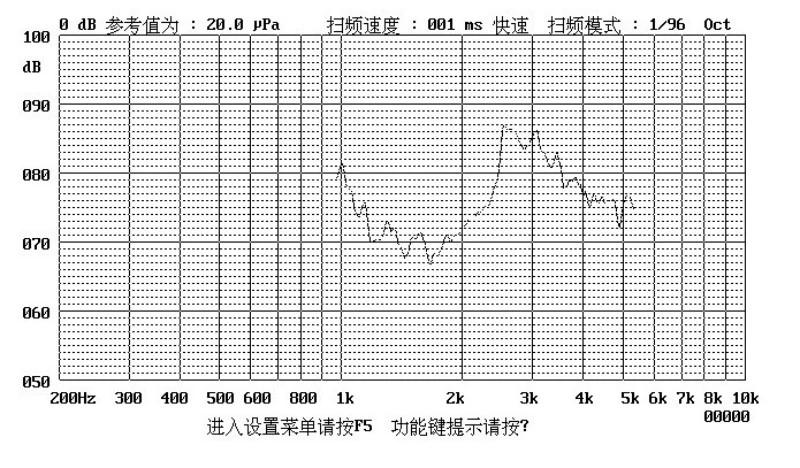

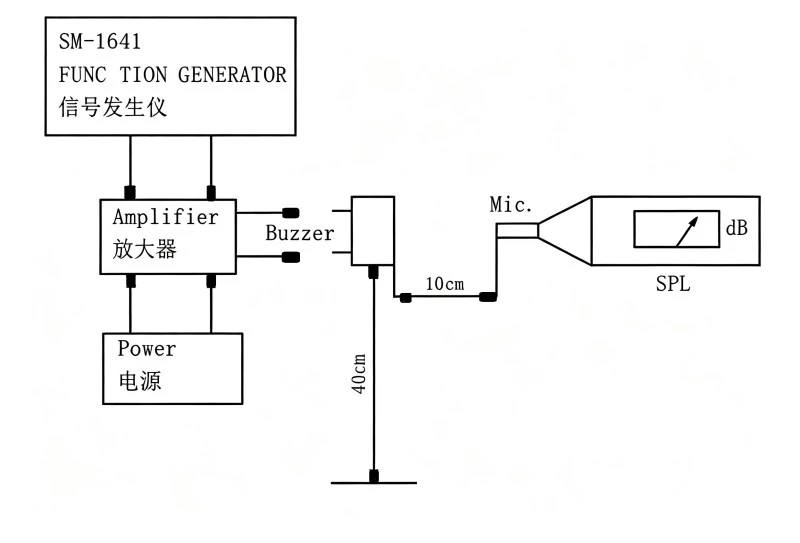

| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 2730Hz এ, 50% ডিউটি, 3Vo-p, 10cm |
| কুণ্ডলী প্রতিরোধ | 16 ± 3Ω | --- |
| অনুরণিত ফ্রিকোয়েন্সি | 2730Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | --- |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | --- |
| নেট ওজন | প্রায় 1.0 গ্রাম | --- |
| হাউজিং উপাদান | কালো এলসিপি | --- |
| পরিবেশগত সুরক্ষা | RoHS | --- |
স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা 25±3℃, আর্দ্রতা 60±10% R.H., চাপ 860-1060hPa
ব্যাটারি চালিত IoT সেন্সর নোড এবং বেতার মডিউলগুলির জন্য 3.3V- সামঞ্জস্যপূর্ণ শ্রবণযোগ্য সতর্কতা প্রয়োজন
টোন জেনারেশন এবং ব্যবহারকারীর মিথস্ক্রিয়া প্রতিক্রিয়ার জন্য এমবেডেড ডেভেলপমেন্ট বোর্ড এবং মূল্যায়ন কিট
স্থিতি এবং ত্রুটি ঘোষণার জন্য 3.3V I/O সম্প্রসারণ কার্ড সহ নিম্ন-ভোল্টেজ শিল্প নিয়ন্ত্রণ মডিউল
ট্যাম্পার এবং থ্রেশহোল্ড সতর্কতা টোনগুলির জন্য স্মার্ট মিটারিং এবং শক্তি পর্যবেক্ষণ ডিভাইস
কনজিউমার ইলেকট্রনিক্স রিমোট কন্ট্রোল এবং বোতাম প্রেস নিশ্চিতকরণ শব্দের জন্য হ্যান্ডহেল্ড পেরিফেরাল
3D প্রিন্টার কন্ট্রোলার বোর্ড এবং CNC মেশিন ইন্টারফেস অপারেশন সম্পূর্ণ এবং ত্রুটি অবস্থা সতর্কতা জন্য
| ডিজাইনের প্রয়োজনীয়তা | HN-9042W সুবিধা |
| 3.3V সিস্টেম ইন্টিগ্রেশন | স্ট্যান্ডার্ড লজিক রেলের জন্য 3Vo-p রেটিং |
| সরাসরি GPIO ড্রাইভ মূল্যায়ন | 16Ω কয়েল সক্ষম পোর্টে বহিরাগত ড্রাইভার উপাদান ছাড়াই প্রাথমিক প্রোটোটাইপ করার অনুমতি দেয় |
| উচ্চ-তাপমাত্রার রিফ্লো সামঞ্জস্য | LCP হাউজিং সীসা-মুক্ত সোল্ডারিং সর্বোচ্চ তাপমাত্রার অধীনে বিকৃতি প্রতিরোধ করে |
| কমপ্যাক্ট অ্যাকোস্টিক আউটপুট | মিন. 9 mm × 4.2 mm প্যাকেজ থেকে 85dB SPL |
| কম ভোল্টেজ নমনীয়তা | 2-4Vo-p রেঞ্জ লি-আয়ন ব্যাটারি ডিসচার্জ কার্ভ এবং নিয়ন্ত্রিত 3.3V সরবরাহের ব্যবস্থা করে |
MEIDI 25±3℃, 60±10% R.H., এবং 860-1060hPa-এর স্ট্যান্ডার্ড অবস্থার অধীনে ইনকামিং উপাদান যাচাইকরণ, প্রক্রিয়াধীন ডাইমেনশনাল পরিদর্শন এবং চূড়ান্ত বৈদ্যুতিক পরীক্ষা সহ গুণমান নিয়ন্ত্রণ প্রক্রিয়া সহ HN-9042W তৈরি করে। এলসিপি হাউজিং উপাদানের বৈশিষ্ট্যগুলি সমাবেশের আগে মাত্রিক স্থিতিশীলতার জন্য যাচাই করা হয়।
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); ডেটাশিটে উল্লেখিত ন্যূনতম SPL থেকে SPL 10dB-এর বেশি কমবে না।
| টেস্ট আইটেম | পরীক্ষার শর্তাবলী |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%–95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।
1. SMD বাজারের জন্য LCP এবং Noryl হাউজিং উপকরণের মধ্যে ব্যবহারিক পার্থক্য কী?
LCP নরিলের তুলনায় উচ্চ তাপ প্রতিচ্ছবি তাপমাত্রা এবং কম আর্দ্রতা শোষণ প্রদর্শন করে, সীসা-মুক্ত রিফ্লো সোল্ডারিং এবং আর্দ্র অপারেটিং পরিবেশে উন্নত মাত্রিক স্থিতিশীলতা প্রদান করে। অ্যাপ্লিকেশনের জন্য যেখানে রিফ্লো পিক তাপমাত্রা স্ট্যান্ডার্ড প্রোফাইলের চেয়ে বেশি বা যেখানে আর্দ্রতা সংবেদনশীলতা একটি উদ্বেগের বিষয়, সেখানে LCP হাউজিং সুবিধা প্রদান করে।
2. HN-9042W কি একটি সিরিজ রোধ সহ 5V সরবরাহ থেকে কাজ করতে পারে?
রেট করা ভোল্টেজ হল 3Vo-p যার 2-4Vo-p অপারেটিং রেঞ্জ রয়েছে। 5Vo-p-এ অপারেশন সর্বাধিক অপারেটিং ভোল্টেজ অতিক্রম করে এবং এর ফলে অত্যধিক কয়েল কারেন্ট, অতিরিক্ত গরম বা স্থায়ী ক্ষতি হতে পারে। যদি শুধুমাত্র একটি 5V সরবরাহ পাওয়া যায়, 16Ω কুণ্ডলী প্রতিরোধ এবং ড্রাইভার স্যাচুরেশন ভোল্টেজের জন্য অ্যাকাউন্টিং, 4Vo-p সর্বাধিকের মধ্যে কয়েল ভোল্টেজ সীমাবদ্ধ করতে একটি ভোল্টেজ বিভাজক বা সিরিজ প্রতিরোধক ব্যবহার করুন।
3. আমার মাইক্রোকন্ট্রোলার GPIO সরাসরি এই বুজারটি চালাতে পারে কিনা তা আমি কীভাবে যাচাই করব?

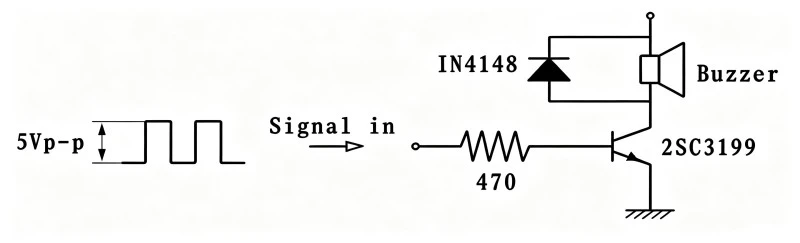

আপনার মাইক্রোকন্ট্রোলার ডেটাশীট পরীক্ষা করুন প্রতি GPIO পিনে পরম সর্বোচ্চ বর্তমান এবং মোট পোর্ট বর্তমান সীমা। HN-9042W 3Vo-p এ 80mA পর্যন্ত আঁকে। অনেক 3.3V মাইক্রোকন্ট্রোলার GPIO কারেন্ট 8-25mA প্রতি পিনে সীমাবদ্ধ করে। এই সীমা অতিক্রম করলে বন্দরের ক্ষতি বা আয়ু কমে যাওয়ার ঝুঁকি থাকে। উত্পাদন ডিজাইনের জন্য, একটি বহিরাগত ট্রানজিস্টর ড্রাইভার প্রস্তাবিত পদ্ধতি।
4. গ্রহণযোগ্য SPL বজায় রাখার সময় কোন শুল্ক চক্রের পরিবর্তন গ্রহণযোগ্য?
ডেটাশিট রেট করা SPL পরিমাপের জন্য 50% শুল্ক চক্র নির্দিষ্ট করে। 50% থেকে ছোট বিচ্যুতিগুলি ক্ষুদ্র SPL বৈচিত্র তৈরি করবে। খুব কম বা খুব উচ্চ শুল্ক চক্রের দিকে উল্লেখযোগ্য বিচ্যুতি গড় কয়েল বর্তমান এবং সংশ্লিষ্ট শাব্দ আউটপুট হ্রাস করে। সামঞ্জস্যপূর্ণ কর্মক্ষমতার জন্য, 2730Hz এ 50% ডিউটি চক্র বজায় রাখুন।
5. MEIDI কি স্বয়ংক্রিয় সমাবেশের জন্য টেপ-এবং-রিল প্যাকেজিং অফার করে?
আপনার পিক-এন্ড-প্লেস সরঞ্জামের প্রয়োজনীয়তার জন্য টেপ-এব-রিলের স্পেসিফিকেশন, রিলের পরিমাণ এবং লিডার/ট্রেলার কনফিগারেশন সহ প্যাকেজিং বিকল্পগুলির জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, রিফ্লো সোল্ডারিং প্রোফাইল, GPIO ড্রাইভ অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
