সরাসরি PCB মাউন্ট করার জন্য 9 × 5 মিমি থ্রু-হোল প্যাকেজ
বাহ্যিক স্কয়ার ওয়েভ ড্রাইভ সহ টোনাল আউটপুটের জন্য 2700Hz অনুরণিত ফ্রিকোয়েন্সি
3V-শ্রেণীর ড্রাইভার সার্কিটের জন্য 16Ω কয়েল প্রতিবন্ধকতা
মিন. 3Vo‑p, 2700Hz, 50% ডিউটি চক্রের অধীনে 10cm এ 85dB সাউন্ড প্রেসার
3–7Vo‑p অপারেটিং ভোল্টেজ পরিসীমা
কালো PPO হাউজিং -20℃ থেকে +70℃ অপারেশনের জন্য রেট করা হয়েছে

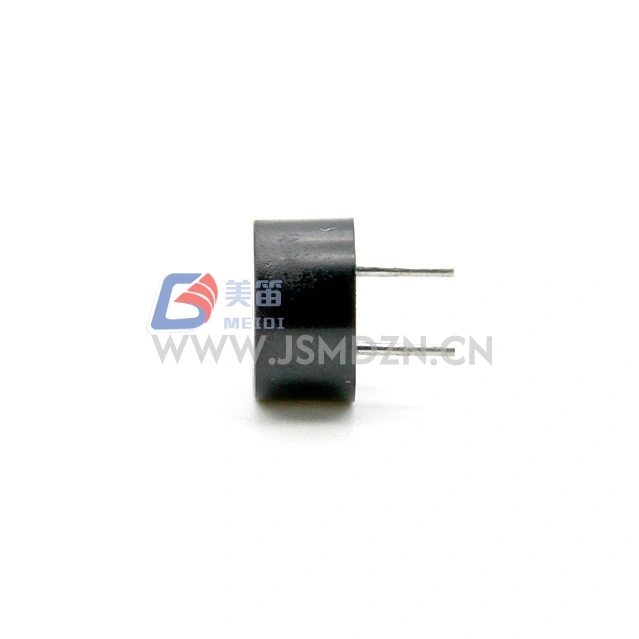

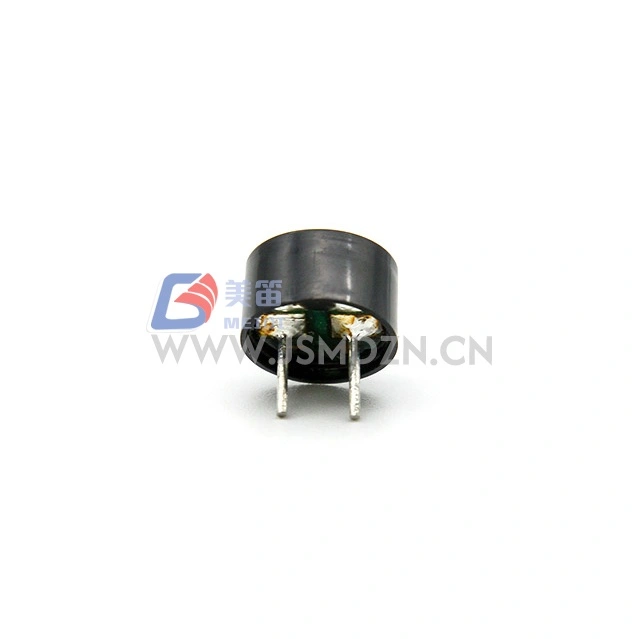

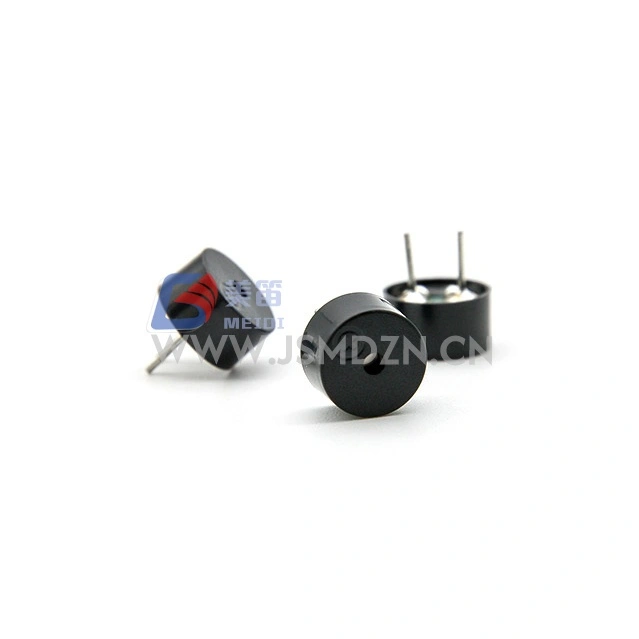

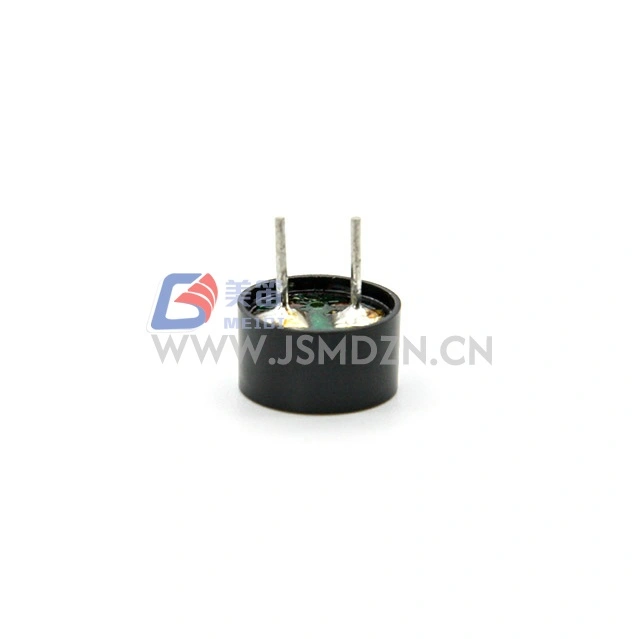

MEIDI HN‑9050 9x5mm থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা শব্দ উৎপন্ন করার জন্য একটি বাহ্যিক স্কয়ার ওয়েভ বা PWM ড্রাইভ সংকেত প্রয়োজন। 3Vo‑p-এর রেটেড ভোল্টেজ এবং 3–7Vo‑p-এর অপারেটিং রেঞ্জের সাথে, এটি 3V লজিক এবং বাফার ড্রাইভার ধাপগুলিকে সামঞ্জস্য করে যা সাধারণত শিল্প সরঞ্জামগুলিতে ব্যবহৃত হয়। 16Ω কয়েল এবং 2700Hz রেজোন্যান্ট ফ্রিকোয়েন্সি অ্যালার্ম এবং স্ট্যাটাস-ফিডব্যাক ডিজাইনের জন্য একটি সংজ্ঞায়িত অ্যাকোস্টিক রেফারেন্স প্রদান করে। একটি প্যাসিভ ডিভাইস হিসাবে, HN-9050 বহিরাগত ড্রাইভ সিগন্যালের মাধ্যমে ফ্রিকোয়েন্সি এবং টোন নিয়ন্ত্রণের অনুমতি দেয়, বিভিন্ন অ্যাপ্লিকেশন জুড়ে নমনীয় শব্দ উত্পাদন সমর্থন করে।
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 3Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 3-7Vo-p | ড্রাইভ সংকেত শিখর |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 2700Hz এ, 50% ডিউটি, 3Vo‑p বর্গ তরঙ্গ |

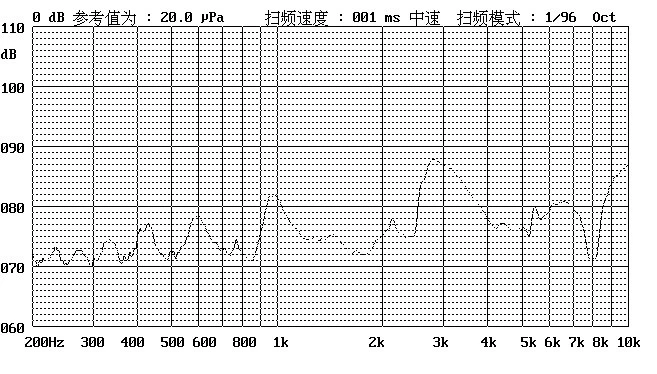

| সাউন্ড প্রেসার লেভেল | মিন. 85dB | 2700Hz এ, 50% ডিউটি, 3Vo‑p, 10cm |
| কুণ্ডলী প্রতিরোধ | 16 ± 4Ω | 25℃, DC এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | — |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | — |
| নেট ওজন | প্রায় 1.5 গ্রাম | — |
| হাউজিং উপাদান | কালো পিপিও | — |
| পরিবেশগত সুরক্ষা | RoHS | — |
স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা 25±3℃, আর্দ্রতা 60±10% R.H., চাপ 860–1060hPa
স্থিতি এবং ত্রুটি সতর্কতার জন্য শিল্প নিয়ন্ত্রণ ইউনিটে হোল PCB সমাবেশের মাধ্যমে
অ্যালার্ম এবং নিরাপত্তা মডিউল বহিরাগত বর্গ তরঙ্গ উত্স দ্বারা চালিত
প্রচলিত PCB লেআউট সহ গৃহস্থালী এবং বাণিজ্যিক যন্ত্রপাতি
অফিস সরঞ্জাম এবং ভেন্ডিং মেশিন সময়মতো শ্রবণযোগ্য সংকেতের জন্য
টোন ফিডব্যাক প্রয়োজন পরিমাপ এবং উপকরণ ডিভাইস
রক্ষণাবেক্ষণ এবং অ্যালার্ম ইঙ্গিতের জন্য যোগাযোগ অবকাঠামো
| ডিজাইনের প্রয়োজনীয়তা | HN-9050 সুবিধা |
| থ্রু-হোল ফর্ম্যাটে অ্যাকোস্টিক আউটপুট | মিন. একটি 9 × 5 মিমি প্যাকেজে 85dB SPL |
| 3V সিস্টেম সামঞ্জস্য | 3Vo‑p রেটিং 3–7Vo‑p অপারেটিং রেঞ্জের সাথে |
| ম্যানুয়াল এবং স্বয়ংক্রিয় সমাবেশ | হ্যান্ড সোল্ডার এবং ওয়েভ সোল্ডারিংয়ের জন্য থ্রু-হোল লিড |
| সরবরাহ বৈচিত্র সহনশীলতা | 7Vo‑p সর্বাধিক অপারেটিং ভোল্টেজ |
| তাপীয় স্থিতিশীলতা | -20℃ থেকে +70℃ জুড়ে PPO হাউজিং |
MEIDI নিয়ন্ত্রিত উত্পাদন প্রক্রিয়ার অধীনে HN-9050 তৈরি করে, যার মধ্যে ইনকামিং উপাদান পরিদর্শন, কয়েল প্রতিরোধের যাচাইকরণ, এবং প্রতি প্রোডাকশন লটে শাব্দ পরীক্ষা। প্রতিটি লটে জীবন, উচ্চ/নিম্ন তাপমাত্রা, আর্দ্রতা, তাপীয় শক, ড্রপ এবং কম্পন কভার করার নির্ভরযোগ্যতা পরীক্ষা করা হয়। এই পরীক্ষার যেকোনো একটির পরে, পণ্যটিকে অবশ্যই গ্রহণযোগ্যতার মানদণ্ড পূরণ করতে হবে যাতে নির্দিষ্ট শব্দ চাপ সহনশীলতার বাইরে কোনো কার্যকরী অবনতি না হয়।
| টেস্ট আইটেম | পরীক্ষার শর্তাবলী |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | ‑40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%–95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো বৈদ্যুতিক কার্যক্ষমতাকে প্রভাবিত করতে পারে।
1. HN-9050 এর জন্য কোন ড্রাইভ সংকেত প্রয়োজন?

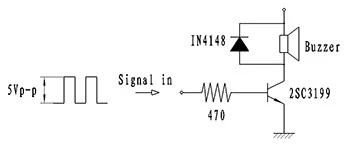

HN‑9050 একটি প্যাসিভ বুজার এবং এর জন্য একটি বাহ্যিক বর্গাকার তরঙ্গ বা PWM সংকেত প্রয়োজন৷ 3Vo‑p-এ একটি 2700Hz, 50% ডিউটি সাইকেল স্কয়ার ওয়েভ রেট করা মিন তৈরি করে। 10cm এ 85dB আউটপুট। ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোটের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
2. এই বুজার কি 3Vo-p ছাড়া অন্য ভোল্টেজে কাজ করতে পারে?
হ্যাঁ। অপারেটিং ভোল্টেজ পরিসীমা হল 3–7Vo‑p৷ ড্রাইভ ভোল্টেজ সহ শব্দ চাপ স্কেল; রেট করা SPL 3Vo-p-এ নির্দিষ্ট করা হয়েছে। এই সীমার বাইরে ভোল্টেজের জন্য, যাচাইয়ের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
3. 16Ω কয়েল রেজিস্ট্যান্স কিভাবে ড্রাইভার ডিজাইনকে প্রভাবিত করে?
16Ω কয়েল 3Vo-p এ সর্বাধিক 80mA আঁকে। পর্যাপ্ত স্যাচুরেশন ভোল্টেজ এবং তাপ অপচয় সহ আপনার ড্রাইভার পর্যায়টি এই কারেন্টকে উৎস করতে পারে তা যাচাই করুন।
4. কোন সোল্ডারিং পদ্ধতিগুলি PPO হাউজিং এর সাথে সামঞ্জস্যপূর্ণ?
থ্রু-হোল লিড স্ট্যান্ডার্ড হ্যান্ড সোল্ডারিং এবং ওয়েভ সোল্ডারিং সমর্থন করে। হাউজিং তাপমাত্রা রেটিং এর বাইরে দীর্ঘায়িত তাপীয় এক্সপোজার এড়িয়ে চলুন। প্রস্তাবিত সোল্ডারিং প্রোফাইলের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. HN-9050 পিন কি অন্যান্য 9 মিমি-এর মাধ্যমে-হোল বাজারের সাথে সামঞ্জস্যপূর্ণ?

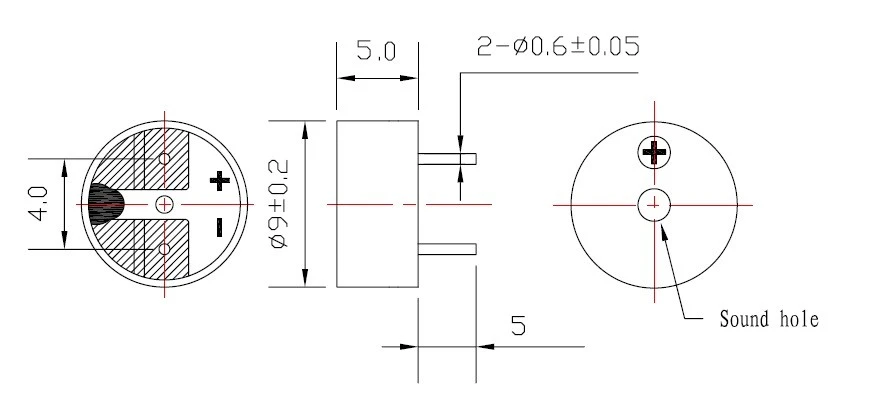

আপনার PCB-এর সাথে পদচিহ্নের সামঞ্জস্য যাচাই করতে যান্ত্রিক অঙ্কন এবং প্রস্তাবিত গর্ত প্যাটার্নের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট নোট, নির্ভরযোগ্যতা পরীক্ষার রিপোর্ট বা HN-9050 এর OEM কাস্টমাইজেশনের জন্য, MEIDI-এর সাথে যোগাযোগ করুন। আমাদের দল থ্রু-হোল বুজার ইন্টিগ্রেশনের জন্য মূল্যায়ন ইউনিট এবং অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সমর্থন করে।
