ডিজাইনের জন্য যেখানে বোর্ডের স্থান সীমিত কিন্তু একটি স্পষ্ট শ্রবণযোগ্য সতর্কতা এখনও প্রয়োজন, 14*4 মিমি পিজোইলেকট্রিক প্যাসিভ বুজার একটি Φ13.8 × 4.0 মিমি থ্রু-হোলে 4000Hz প্যাসিভ বুজার সরবরাহ করে প্যাকেজ দুটি SPL বিকল্প একই পদচিহ্ন ভাগ করে: আদর্শ বৈকল্পিক আউটপুট ≥70dB ≤5mA আঁকার সময়, এবং HNR‑1404 PA7.5 শব্দের মাত্রা ≥80dB-তে বাড়িয়ে দেয় ≤10mA। উভয় মডেলই একটি 1–30Vp‑p AC ড্রাইভ সংকেত গ্রহণ করে, যা ডিজাইনারকে সম্পূর্ণ দেয় বাহ্যিক তরঙ্গরূপের মাধ্যমে ফ্রিকোয়েন্সি এবং ভলিউম নিয়ন্ত্রণ করুন। কালো PBT হাউজিং এবং সাব-1-গ্রাম ওজন স্যুট বহনযোগ্য যন্ত্র, কমপ্যাক্ট সেন্সর, এবং স্থান-সমালোচনা শিল্প নির্দেশক যেখানে একটি মাইক্রোকন্ট্রোলার বা ডেডিকেটেড অসিলেটর ইতিমধ্যেই রয়েছে টোন জেনারেট করার জন্য উপলব্ধ।
একটি পদচিহ্ন থেকে দুটি SPL রেটিং — ≥70dB (স্ট্যান্ডার্ড) বা ≥80dB (PA7.5)
প্যাসিভ ডিজাইন — 4000Hz এ এক্সটার্নাল স্কয়ার ওয়েভ বা PWM প্রয়োজন
5 Vp‑p রেট করা, 1–30 Vp‑p অপারেটিং পরিসীমা
Φ13.8×4.0 মিমি কালো PBT থ্রু‑হোল, 0.6g (স্ট্যান্ডার্ড) / 0.67g (PA7.5)
| প্যারামিটার | HNR-1404 / HNR-1404L | HNR-1404 PA7.5 | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার | পাইজোইলেকট্রিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 5 Vp‑p | 5 Vp‑p | পিক-টু-পিক |
| অপারেটিং ভোল্টেজ | 1-30 Vp‑p | 1-30 Vp‑p | ড্রাইভ সংকেত পরিসীমা |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 Hz | 4000 Hz | রেটেড ভোল্টেজে |
| 10 সেমি এ সাউন্ড আউটপুট | ≥70 ডিবি | ≥80 ডিবি | 4000 Hz বর্গ তরঙ্গ, 5 Vp‑p |
| বর্তমান খরচ | ≤5 mA | ≤10 mA | 4000 Hz বর্গ তরঙ্গ, 5 Vp‑p |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +60 ℃ | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +70 ℃ | -30 ℃ ~ +80 ℃ | অপারেটিং |

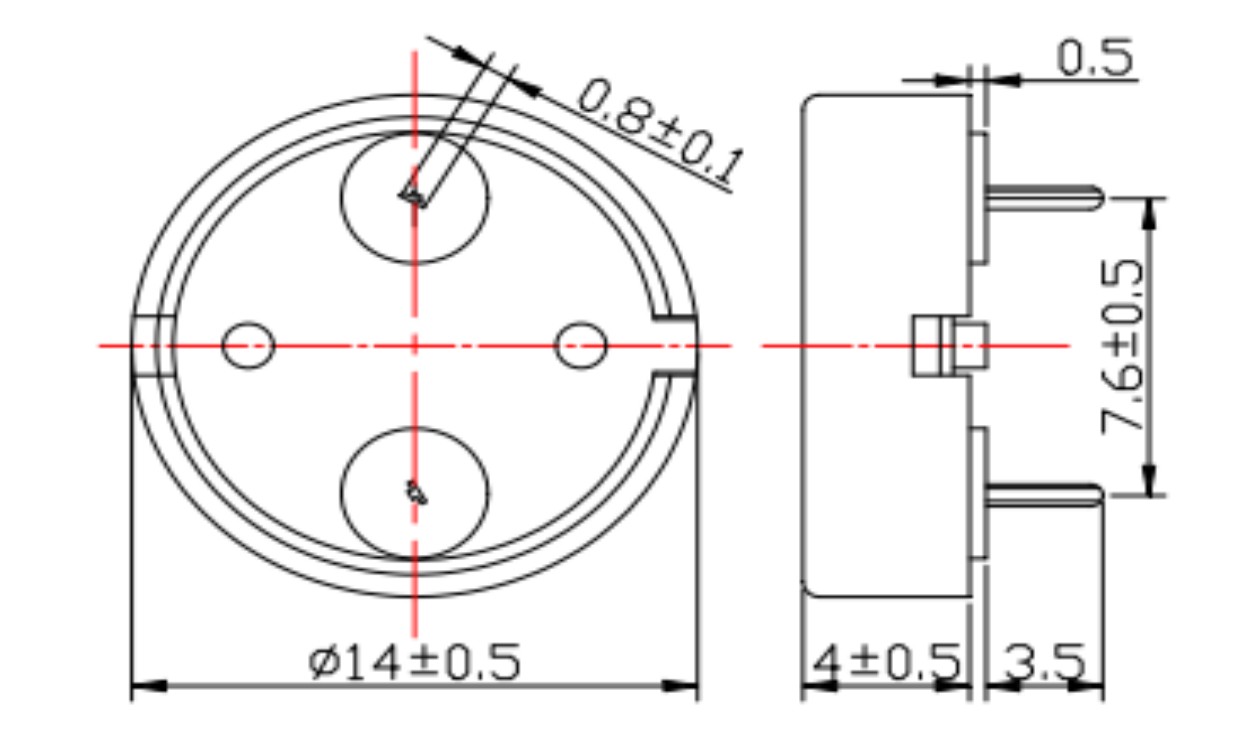

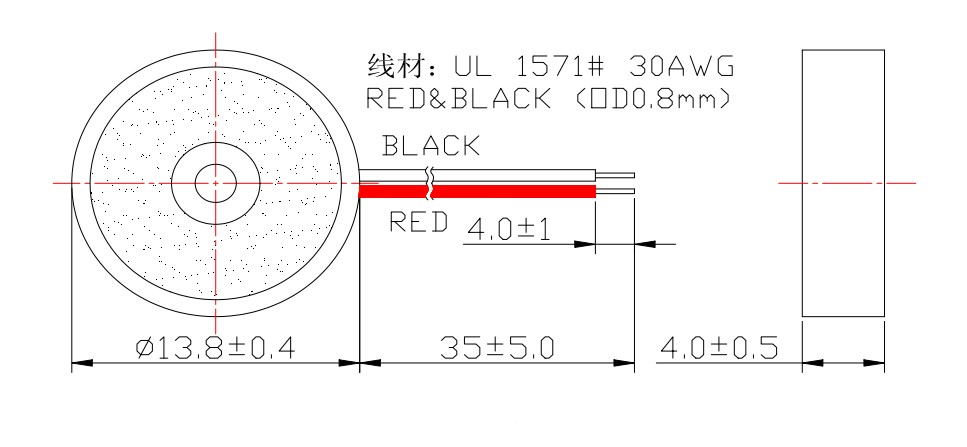

| মাত্রা (Dia × H) | Φ13.8 ± 0.4 × 4.0 ± 0.5 মিমি | Φ13.8 ± 0.4 × 4.0 ± 0.5 মিমি | শুধু শরীর |
| ওজন | 0.6 ± 0.1 গ্রাম | 0.67 ± 0.1 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | কালো পিবিটি | — |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | 12 ± 40% nF | শুধুমাত্র রেফারেন্স; প্রতি নমুনা নয় |
| মাউন্ট টাইপ | গর্তের মাধ্যমে | গর্তের মাধ্যমে | ম্যানুয়াল সোল্ডার প্রস্তাবিত |
দুটি মডেলের মধ্যে মূল পার্থক্য শব্দ চাপ এবং তাপমাত্রা পরিসীমার মধ্যে রয়েছে। স্ট্যান্ডার্ড HNR‑1404/L নিম্ন-বর্তমান সূচকগুলির জন্য ডিজাইন করা হয়েছে (≤5mA, ≥70dB) এবং +60 ℃ পর্যন্ত কাজ করে। HNR‑1404 PA7.5 একটি উচ্চতর কারেন্ট (≤10mA) ট্রেড করে 10dB আউটপুট বৃদ্ধি এবং বর্ধিত অপারেটিং তাপমাত্রা +70℃, এটি তৈরি করে পরিবেশের জন্য আরও উপযুক্ত যেখানে শ্রবণযোগ্যতা বা তাপীয় মার্জিন একটি অগ্রাধিকার। উভয়ই একই অনুরণিত ফ্রিকোয়েন্সি, পিনআউট এবং হাউজিং মাত্রা ভাগ করে, তাই পছন্দ PCB লেআউটকে প্রভাবিত করে না।
প্যাসিভ সাউন্ডার হিসাবে, এই বাজারের একটি বাহ্যিক এসি তরঙ্গরূপ প্রয়োজন। একটি মাইক্রোকন্ট্রোলার GPIO 50% ডিউটি চক্রের সাথে একটি 4000Hz বর্গ তরঙ্গ তৈরি করা সাধারণ কনফিগারেশন। ক্যাপাসিটিভ লোড (≈12nF) প্রতিটি প্রান্তে বর্তমান স্পাইকগুলি আঁকে; একটি ছোট সিরিজ প্রতিরোধক (100-220Ω) লক্ষণীয় SPL ক্ষতি ছাড়াই সর্বোচ্চ কারেন্ট সীমিত করতে পারে। 1–30Vp-p ইনপুট পরিসীমা 3.3V বা 5V লজিকের সাথে সরাসরি সংযোগের অনুমতি দেয়, যদিও একটি ট্রানজিস্টর বাফার যখন উচ্চতর SPL প্রয়োজন হয় তখন পরামর্শ দেওয়া হয়।
ম্যানুয়াল সোল্ডারিং: লোহার তাপমাত্রা 350±10℃, 2-5s বাস করে, 2-3 চক্র পর্যন্ত। হাউজিং থেকে সোল্ডার জয়েন্ট পর্যন্ত ≥2.0 মিমি বজায় রাখুন।
| টেস্ট আইটেম | অবস্থা | গ্রহণযোগ্যতার মানদণ্ড |
| আর্দ্রতা | 50 ± 5 ℃, 90–95% RH, 48 h | পুনরুদ্ধারের পরে সমস্ত চশমা সন্তুষ্ট |
| উচ্চ তাপমাত্রা | +80 ± 2 ℃, 48 ঘন্টা | পুনরুদ্ধারের পরে সমস্ত চশমা সন্তুষ্ট |
| নিম্ন তাপমাত্রা | -30 ± 2 ℃, 48 জ | পুনরুদ্ধারের পরে সমস্ত চশমা সন্তুষ্ট |
| তাপমাত্রা সাইক্লিং | -30 ℃ ↔ +80 ℃, 30 মিনিট বাস, 5 চক্র | পুনরুদ্ধারের পরে সমস্ত চশমা সন্তুষ্ট |
| ড্রপ | 75 সেমি থেকে 10 মিমি শক্ত কাঠ, 3 ড্রপ | চেহারা এবং বৈদ্যুতিক কর্মক্ষমতা যাচাই করা হয়েছে |
| কম্পন | 10-55 Hz, 1.0 মিমি প্রশস্ততা, XYZ, 0.5 h | কোন যান্ত্রিক বা বৈদ্যুতিক অবক্ষয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s, 2.0 মিমি ছাড়পত্র | মাত্রা এবং কর্মক্ষমতা বৈশিষ্ট পূরণ |

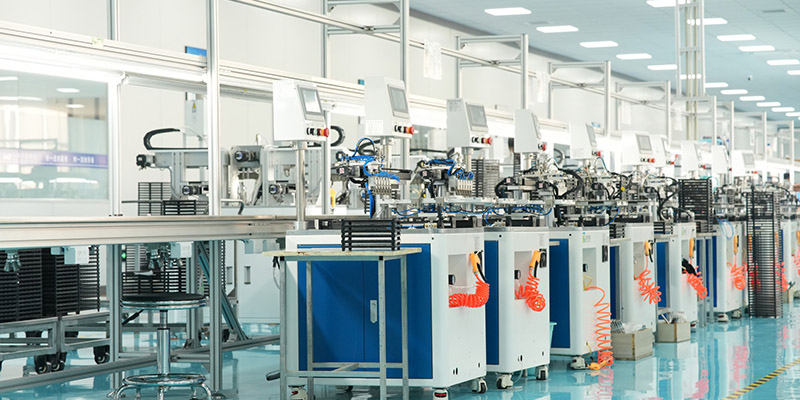

MEIDI প্রতিটি ইউনিটে 100% অ্যাকোস্টিক চেক করে এবং প্রতিটি প্রোডাকশন লটের নমুনা দেয় এর ISO9001 সিস্টেমের অধীনে উপরের প্রোটোকলের জন্য।
কমপ্যাক্ট IoT সেন্সর এবং পরিধানযোগ্য যেখানে ≤5mA স্ট্যান্ডার্ড ভেরিয়েন্ট কম করে পাওয়ার ড্রেন, একটি কম-ভোল্টেজ MCU পিন দ্বারা সরাসরি চালিত।
ইন্ডাস্ট্রিয়াল হ্যান্ডহেল্ড টার্মিনাল এবং পোর্টেবল মেডিকেল ডিভাইস যার জোরে প্রয়োজন সতর্কতা PA7.5 মডেল ≥80dB প্রদান করে যখন একই সাথে ফিট করা হয় 4 মিমি উচ্চতার খাম।
মাল্টি-টোন অ্যালার্ম বোর্ড একই PCB ব্যবহার করে উভয় ভেরিয়েন্টের পার্থক্য করতে ফ্রিকোয়েন্সির পরিবর্তে SPL দ্বারা সতর্কতা মাত্রা।
মডেল HNR-1407 (একই প্ল্যাটফর্ম) থেকে রেফারেন্স ডেটা এর মধ্যে SPL মান দেখায় 4000Hz এ 83–86dB, 5Vp‑p, সর্বনিম্ন ≥70dB ছাড়িয়ে গেছে। বর্তমান রিডিং 1mA এর নিচে থাকুন। ক্যাপাসিট্যান্স পরিমাপ 11.2–12.9nF এর মধ্যে পড়ে, সামঞ্জস্যপূর্ণ 12nF নামমাত্র সহ। HNR‑1404-নির্দিষ্ট ব্যাচ ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন৷
| নমুনা | SPL (dB) | বর্তমান (mA) | ক্যাপাসিট্যান্স (nF) | ব্যাস (মিমি) | উচ্চতা (মিমি) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
উপসংহার: পাস। চেহারা, পোলারিটি, এবং টেপের দিক যাচাই করা হয়েছে।
1. শুধুমাত্র AC ড্রাইভ প্রয়োগ করুন। ডিসি ভোল্টেজ শব্দ তৈরি করবে না এবং উপাদানটির ক্ষতি করতে পারে।
2. হাউজিং সিল করা হয় না. সাউন্ড পোর্ট শুষ্ক এবং দূষিত মুক্ত রাখুন।
3. ক্ষয়কারী বায়ুমণ্ডলে, একটি সুরক্ষিত ঘেরের ভিতরে মাউন্ট করুন।
4. SPL ড্রাইভ ভোল্টেজ এবং তরঙ্গরূপের উপর নির্ভর করে; প্রকৃত লোড অবস্থার অধীনে যাচাই.
5. শাব্দ খোলার ব্লক করবেন না।
6. পিন জারণ রোধ করতে শুকনো প্যাকেজিংয়ে সংরক্ষণ করুন।
1. আমি কিভাবে স্ট্যান্ডার্ড HNR‑1404 এবং PA7.5 এর মধ্যে নির্বাচন করব?
নিম্ন কারেন্ট (≤5mA) এবং ≥70dB আউটপুটের জন্য আদর্শ মডেল নির্বাচন করুন; PA7.5 বেছে নিন যখন 10dB বেশি শব্দ চাপ বা +70℃ অপারেটিং সীমা প্রয়োজন। উভয় মাপসই একই PCB প্যাড।
2. আমি কি ডিসি সোর্স দিয়ে এই বাজারগুলি চালাতে পারি?
না। শব্দ উৎপন্ন করার জন্য তাদের 4000Hz এ একটি বাহ্যিক AC সংকেত (স্কয়ার ওয়েভ/PWM) প্রয়োজন।
3. কোন ড্রাইভ ফ্রিকোয়েন্সি সর্বোচ্চ SPL দেয়?
অনুরণিত ফ্রিকোয়েন্সি হল 4000Hz। এই মানের কাছাকাছি একটি ফ্রিকোয়েন্সি সুইপ সনাক্ত করবে একটি প্রদত্ত অনেক জন্য সঠিক শিখর.
4. প্রস্তাবিত সোল্ডারিং সেটিংস কি কি?
ম্যানুয়াল সোল্ডারিং: 350±10℃ আয়রন, প্রতি জয়েন্টে 2-5s, সর্বোচ্চ 2-3 চক্র। রাখুন হাউজিং সোল্ডার পয়েন্ট থেকে কমপক্ষে 2.0 মিমি।
ডেটাশিট, ফ্রিকোয়েন্সি রেসপন্স কার্ভ বা ব্যাচ-নির্দিষ্ট পরীক্ষার রিপোর্টের জন্য যোগাযোগ করুন আপনার আবেদনের বিবরণ সহ MEIDI। ইঞ্জিনিয়ারিং প্রতিক্রিয়া সাধারণত একের মধ্যে ব্যবসার দিন
