9 মিমি × 4 মিমি পৃষ্ঠ-মাউন্ট প্যাকেজ
বাহ্যিক বর্গ তরঙ্গ উত্তেজনা সহ স্বন প্রজন্মের জন্য 2730Hz অনুরণিত ফ্রিকোয়েন্সি
5V লজিক-লেভেল এবং বাফারড ড্রাইভার সার্কিটের জন্য 40Ω কয়েল প্রতিবন্ধকতা
মিন. 5Vo-p, 2730Hz, 50% ডিউটি সাইকেলে চালিত হলে 10cm এ 83dB সাউন্ড প্রেসার
3-8Vo-p অপারেটিং রেঞ্জ
রিফ্লো এবং অপারেশনের সময় স্থিতিশীল মাত্রার জন্য কালো নরিল হাউজিং

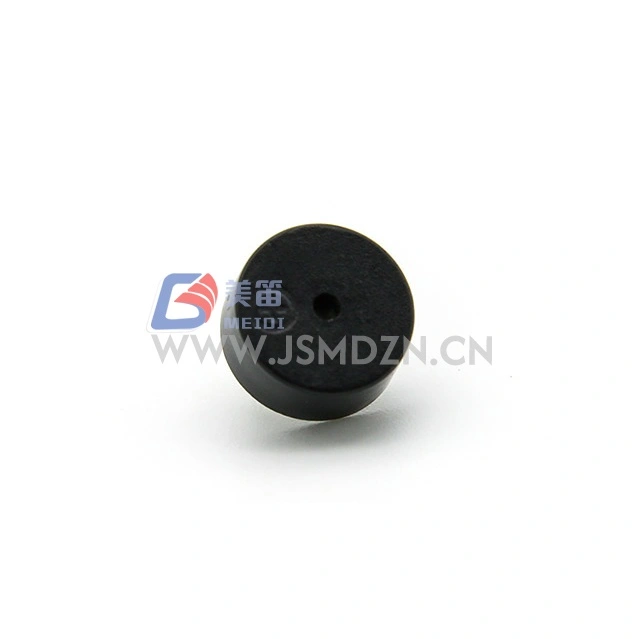

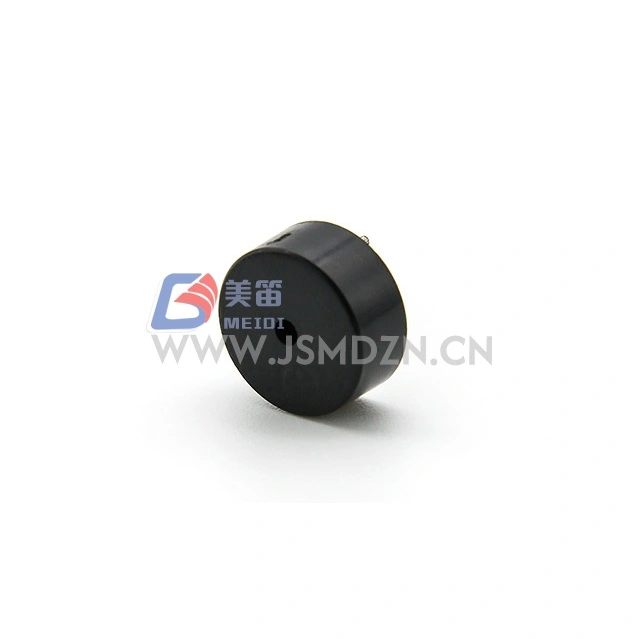

MEIDI HN-9040 9x4mm SMD ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার হল একটি সারফেস-মাউন্ট ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা 9 মিমি × 4 মিমি পদচিহ্ন দখল করে। 2730Hz অনুরণিত ফ্রিকোয়েন্সি ইলেকট্রনিক ঘেরে অ্যালার্ম, সতর্কতা এবং স্থিতি ইঙ্গিত ফাংশনের জন্য উপযুক্ত একটি টোন তৈরি করে।
5Vo-p-এর রেটেড ভোল্টেজ এবং 3-8Vo-p-এর অপারেটিং রেঞ্জ সহ, HN-9040 5V সিস্টেমগুলিকে মিটমাট করে৷ 40Ω কয়েল রেজিস্ট্যান্স ইন্টারফেসগুলি স্ট্যান্ডার্ড ওপেন-কালেক্টর ট্রানজিস্টর ড্রাইভার এবং মাইক্রোকন্ট্রোলার GPIO পোর্টগুলির সাথে যখন বর্তমান ক্ষমতা যাচাই করা হয়। কালো নরিল হাউজিং অপারেটিং তাপমাত্রার স্প্যান জুড়ে মাত্রিক স্থিতিশীলতা বজায় রাখে।
ক্ষুদ্র SMD বাজারের তুলনায় উচ্চতর SPL প্রয়োজন এমন সিস্টেমগুলির জন্য, HN-9040 নলাকার থ্রু-হোল প্রকারের উচ্চতা পেনাল্টি ছাড়াই বর্ধিত আউটপুট অফার করে। এসএমডি বুজার নির্বাচন নির্দেশিকা জন্য MEIDI-এর সাথে যোগাযোগ করুন।
মাঝারি আকারের SMD ফর্ম ফ্যাক্টর --- পৃষ্ঠ-মাউন্ট PCB সমাবেশগুলির জন্য 9 মিমি × 4 মিমি বডি
2730Hz অনুরণিত ফ্রিকোয়েন্সি --- রেটেড ফ্রিকোয়েন্সিতে বহিরাগত স্কোয়ার ওয়েভ ড্রাইভ টোনাল আউটপুট তৈরি করে; একা ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না
40Ω কয়েল ইম্পিডেন্স --- ট্রানজিস্টর বা লজিক-লেভেল ড্রাইভার স্টেজের সাথে 5V সিস্টেম ইন্টিগ্রেশনের জন্য
সংজ্ঞায়িত শব্দ চাপ --- ন্যূনতম। 5Vo-p এর অধীনে 10cm এ 83dB, 2730Hz, 50% ডিউটি সাইকেল ড্রাইভ
বর্ধিত অপারেটিং ভোল্টেজ --- 5V সরবরাহের বৈচিত্রের জন্য 3-8Vo-p পরিসীমা
Noryl হাউজিং নির্মাণ --- কালো থার্মোপ্লাস্টিক হাউজিং -20°C থেকে +70°C অপারেশনের জন্য রেট করা হয়েছে
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 5Vo-p | অনুরণিত ফ্রিকোয়েন্সি রেফারেন্স |
| অপারেটিং ভোল্টেজ | 3-8Vo-p | ড্রাইভ সংকেত শিখর |
| রেট করা বর্তমান | সর্বোচ্চ 80mA | 2730Hz এ, 50% ডিউটি, 5Vo-p বর্গ তরঙ্গ |

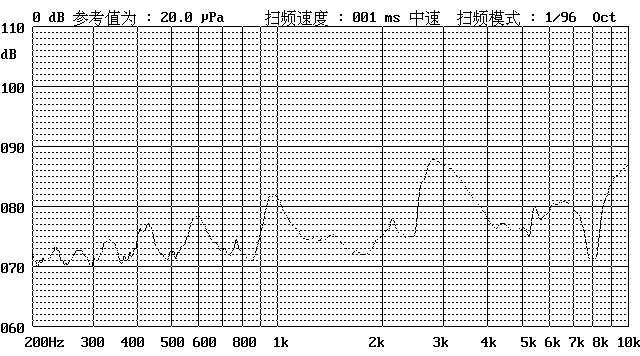

| সাউন্ড প্রেসার লেভেল | মিন. 83dB | 2730Hz এ, 50% ডিউটি, 5Vo-p, 10cm |
| কুণ্ডলী প্রতিরোধ | 40 ± 4Ω | — |
| অনুরণিত ফ্রিকোয়েন্সি | 2730Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | — |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | — |
| নেট ওজন | প্রায় 0.8 গ্রাম | — |
| হাউজিং উপাদান | কালো নরিল | — |
| পরিবেশগত সুরক্ষা | RoHS | — |
স্ট্যান্ডার্ড টেস্ট শর্ত: তাপমাত্রা 25±3℃, আর্দ্রতা 60±10% R.H., চাপ 860-1060hPa
ত্রুটি এবং স্থিতি শ্রবণযোগ্য সতর্কতার জন্য নেটওয়ার্ক সরঞ্জাম এবং সার্ভার চ্যাসিস
সারফেস-মাউন্ট কম্পোনেন্ট সহ ইন্ডাস্ট্রিয়াল HMI প্যানেল এবং অপারেটর ইন্টারফেস
অ্যালার্ম এবং রক্ষণাবেক্ষণ ইঙ্গিত টোনের জন্য টেলিযোগাযোগ অবকাঠামো ডিভাইস
বাণিজ্যিক ডিসপ্লে সিস্টেম এবং সময়মতো সতর্কতা ফাংশনের জন্য ডিজিটাল সিগনেজ
5V I/O মডিউল সহ ফ্যাক্টরি অটোমেশন কন্ট্রোলারের জন্য শ্রবণযোগ্য প্রতিক্রিয়া প্রয়োজন
থ্রেশহোল্ড অতিক্রম সতর্কতা জন্য শক্তি বিতরণ এবং শক্তি ব্যবস্থাপনা ইউনিট
| ডিজাইনের প্রয়োজনীয়তা | HN-9040 সুবিধা |
| এসএমডি ফরম্যাটে অ্যাকোস্টিক আউটপুট | মিন. পৃষ্ঠ-মাউন্ট প্যাকেজে 83dB SPL |
| 5V সিস্টেম সামঞ্জস্য | 3-8Vo-p রেঞ্জ সহ 5Vo-p রেটিং |
| স্বয়ংক্রিয় উত্পাদন ইন্টিগ্রেশন | পিক-এন্ড-প্লেস এবং রিফ্লো সোল্ডারিংয়ের জন্য SMD প্যাকেজ |
| সরবরাহ বৈচিত্র সহনশীলতা | 8Vo-p সর্বোচ্চ অপারেটিং ভোল্টেজ |
| তাপীয় স্থিতিশীলতা | -20℃ থেকে +70℃ জুড়ে Noryl হাউজিং |
MEIDI 25±3℃, 60±10% R.H., এবং 860-1060hPa-এর স্ট্যান্ডার্ড পরীক্ষার শর্তের অধীনে ইনকামিং উপাদান পরিদর্শন, ইন-প্রসেস ডাইমেনশনাল মনিটরিং এবং চূড়ান্ত বৈদ্যুতিক যাচাই সহ গুণমান নিয়ন্ত্রণ প্রক্রিয়া সহ HN-9040 তৈরি করে।
নিম্নলিখিত পরীক্ষার পরে, পণ্যটি গ্রহণযোগ্যতার মানদণ্ড পূরণ করবে: চেহারা এবং বৈদ্যুতিক বৈশিষ্ট্যগুলিতে কোনও ত্রুটি বা অবনতি নেই (এসপিএল ছাড়া); ডেটাশিটে উল্লেখিত ন্যূনতম SPL থেকে SPL 10dB-এর বেশি কমবে না।
| টেস্ট আইটেম | পরীক্ষার শর্তাবলী |
| জীবন পরীক্ষা | 25±10℃, রেটেড ভোল্টেজ, 1/2 ডিউটি রেজোন্যান্ট ফ্রিকোয়েন্সি স্কয়ার ওয়েভ, 96 ঘন্টা |
| উচ্চ তাপমাত্রা পরীক্ষা | 96 ঘন্টার জন্য +80℃ স্টোরেজ, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| নিম্ন তাপমাত্রা পরীক্ষা | -40℃ স্টোরেজ 96 ঘন্টার জন্য, পরীক্ষার আগে 3 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| আর্দ্রতা পরীক্ষা | +40±3℃, 90%–95% RH, 48 ঘন্টা, পরীক্ষার আগে 6 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন |
| থার্মাল শক টেস্ট | 70℃ 2 ঘন্টা → -20℃ 2 ঘন্টা (1 চক্র), ব্যবধান 1 ঘন্টা চক্রের মধ্যে, মোট 10টি চক্র |
| ড্রপ টেস্ট | স্ট্যান্ডার্ড প্যাকেজিং, সমস্ত 6টি মুখ এবং 3টি প্রান্ত, 1.2 মিটার উচ্চতা থেকে পুরু কাঠের বোর্ডে নেমে যায় |
| কম্পন পরীক্ষা | 1000 চক্র/মিনিট, প্রশস্ততা 1.5 মিমি, প্রতি অক্ষে 1 ঘন্টা, মোট 3টি অক্ষ |
সতর্কতা: চৌম্বকীয় পদার্থ, জলে দ্রবণীয় পদার্থ এবং ক্ষয়কারী গ্যাস সহ পণ্যটিতে বিদেশী সামগ্রী প্রবেশ করা এড়িয়ে চলুন, কারণ এগুলো পণ্যের বৈদ্যুতিক কার্যকারিতাকে প্রভাবিত করবে।
1. 3Vo-p বনাম 5Vo-p-এ HN-9040 চালানোর মধ্যে পার্থক্য কী?
5Vo-p-এ, বুজার রেট করা ন্যূনতম অর্জন করে। 83dB শব্দ চাপ। 3Vo-p-এ, কয়েলের উত্তেজনার কারণে আউটপুট কমে যাবে। 3-8Vo-p অপারেটিং রেঞ্জ এই স্প্যান জুড়ে কার্যকরী অপারেশন নির্দেশ করে, কিন্তু সর্বাধিক SPL 50% ডিউটি সাইকেল স্কয়ার ওয়েভ 2730Hz এ রেট করা 5Vo-p এ উপলব্ধি করা হয়।
2. এই বুজারটি চালানোর জন্য আমি কি একটি মাইক্রোকন্ট্রোলার থেকে একটি PWM সংকেত ব্যবহার করতে পারি?
হ্যাঁ, 50% ডিউটি চক্র সহ 2730Hz এ বা তার কাছাকাছি একটি PWM সংকেত একটি উপযুক্ত ড্রাইভ ওয়েভফর্ম, যদি মাইক্রোকন্ট্রোলার পিন বা ড্রাইভার স্টেজ প্রয়োজনীয় কারেন্ট সরবরাহ করতে পারে। পোর্ট বর্তমান ক্ষমতা যাচাই করুন বা একটি ট্রানজিস্টর বাফার স্টেজ ব্যবহার করুন।
3. কিভাবে 40Ω কয়েল রেজিস্ট্যান্স ড্রাইভার সার্কিট ডিজাইনকে প্রভাবিত করে?
40Ω কুণ্ডলী 5Vo-p এ সর্বাধিক 80mA আঁকে। কয়েল জুড়ে পর্যাপ্ত ভোল্টেজ সুইং নিশ্চিত করতে আপনার ড্রাইভার স্টেজ স্যাচুরেশন ভোল্টেজ যাচাই করুন।
4. নরিল হাউজিংয়ের সাথে কোন রিফ্লো তাপমাত্রার প্রোফাইল সামঞ্জস্যপূর্ণ?
HN-9040 স্ট্যান্ডার্ড সীসা-মুক্ত রিফ্লো প্রক্রিয়ার জন্য ডিজাইন করা হয়েছে। নির্দিষ্ট সর্বোচ্চ তাপমাত্রা এবং সময়-উপরে-তরল সুপারিশের জন্য, রিফ্লো সোল্ডারিং প্রোফাইল নথির জন্য MEIDI-এর সাথে যোগাযোগ করুন।
5. HN-9040 পিন কি বাজারে অন্যান্য 9mm SMD বাজারের সাথে সামঞ্জস্যপূর্ণ?
আপনার বিদ্যমান PCB লেআউটের সাথে পদচিহ্নের সামঞ্জস্য যাচাই করতে যান্ত্রিক অঙ্কন এবং প্রস্তাবিত জমির প্যাটার্নের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, রিফ্লো সোল্ডারিং প্রোফাইল, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
