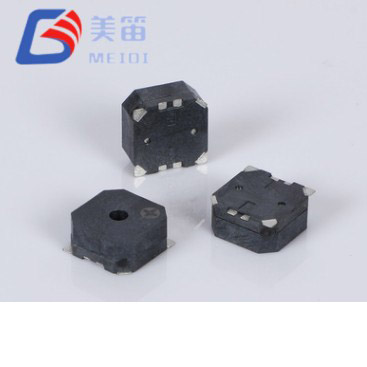

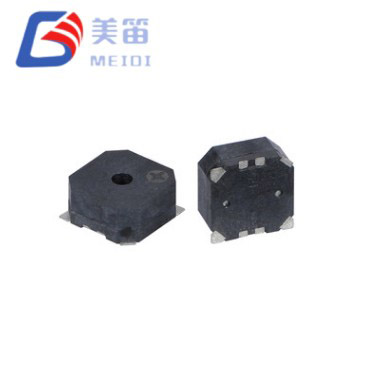

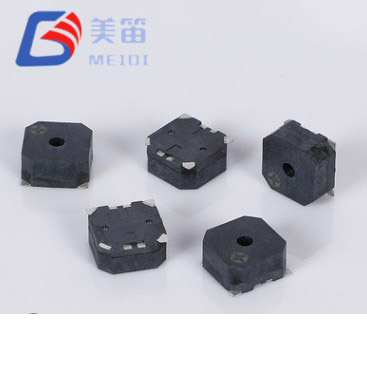

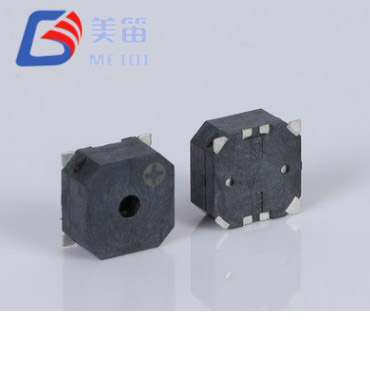

8.5*8.5*3mm SMD ম্যাগনেটিক প্যাসিভ বুজার এমন ডিজাইনের জন্য একটি বাস্তব সমাধান প্রদান করে যার জন্য একটি একক PCB পদচিহ্নে বিভিন্ন সাপ্লাই রেল মিটমাট করার নমনীয়তা সহ একটি পৃষ্ঠ-মাউন্ট ইলেক্ট্রোম্যাগনেটিক বুজার প্রয়োজন। দুটি ইম্পিডেন্স ভেরিয়েন্ট একই 8.5×8.5×3.0mm প্যাকেজ শেয়ার করে: 16Ω সংস্করণ 2.5V থেকে 4.5V সিস্টেম কভার করে, যখন 32Ω সংস্করণটি 4.5V থেকে 6.5V অপারেশনের জন্য অপ্টিমাইজ করা হয়েছে। যেহেতু উভয়েরই অভিন্ন যান্ত্রিক মাত্রা রয়েছে, তাই প্রকৌশলীরা আলাদা বোর্ড লেআউট বা ঘের ডিজাইনের প্রতিশ্রুতি ছাড়াই প্রোটোটাইপিংয়ের সময় ভোল্টেজ এবং বর্তমান ট্রেড-অফগুলি মূল্যায়ন করতে পারেন।
প্যাসিভ ট্রান্সডুসার হিসাবে, MLT-8530H-16R এবং MLT-8530H-32R-এর জন্য শব্দ উৎপন্ন করার জন্য একটি বাহ্যিক বর্গাকার-তরঙ্গ বা PWM সংকেত প্রয়োজন। এই পদ্ধতিটি ফার্মওয়্যার টিমের হাতে ফ্রিকোয়েন্সি, সময়কাল এবং মডুলেশন প্যাটার্নের সম্পূর্ণ নিয়ন্ত্রণ রাখে, যা হার্ডওয়্যার পরিবর্তন না করেই স্বতন্ত্র সতর্কতা ক্রম তৈরি করা সম্ভব করে। অনুরণন ফ্রিকোয়েন্সি 2700±300Hz এ সেট করা হয়েছে, এবং উভয় রূপই তাদের নিজ নিজ রেটেড ভোল্টেজের অধীনে 10cm এ ন্যূনতম 85dB শব্দ চাপের স্তরের গ্যারান্টি দেয়।
কালো LCP হাউজিং স্ট্যান্ডার্ড সীসা-মুক্ত রিফ্লো সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ, এবং 3.0 মিমি প্রোফাইল উচ্চতা সমাবেশগুলিতে বসানোর অনুমতি দেয় যেখানে উল্লম্ব স্থান একটি প্রিমিয়ামে থাকে কিন্তু অ্যাকোস্টিক কর্মক্ষমতা ত্যাগ করা যায় না। নিম্নলিখিত বিভাগগুলি বৈদ্যুতিক বৈশিষ্ট্য, ড্রাইভ সুপারিশ, নির্ভরযোগ্যতা যাচাইকরণ এবং এই সিরিজকে শিল্প, নিরাপত্তা, বিল্ডিং অটোমেশন এবং পোর্টেবল সরঞ্জামগুলির মধ্যে একীভূত করার জন্য নির্বাচন নির্দেশিকা বিশদ করে।
একটি যান্ত্রিক নকশা থেকে দুটি কয়েল প্রতিরোধ: নিম্ন-ভোল্টেজ অ্যাপ্লিকেশনের জন্য 16Ω এবং মান 5V রেলের জন্য 32Ω।
বাহ্যিক ড্রাইভ প্রয়োজন. প্যাসিভ ইলেক্ট্রোম্যাগনেটিক স্ট্রাকচার একটি AC ওয়েভফর্ম আশা করে, সাধারণত একটি 2700Hz বর্গ তরঙ্গ, যা সম্পূর্ণরূপে সফ্টওয়্যারের মাধ্যমে কাস্টম টোন প্যাটার্ন, পরিবর্তনশীল সময়কাল এবং মাল্টি-টোন সতর্কতা বাস্তবায়নের স্বাধীনতা প্রদান করে।

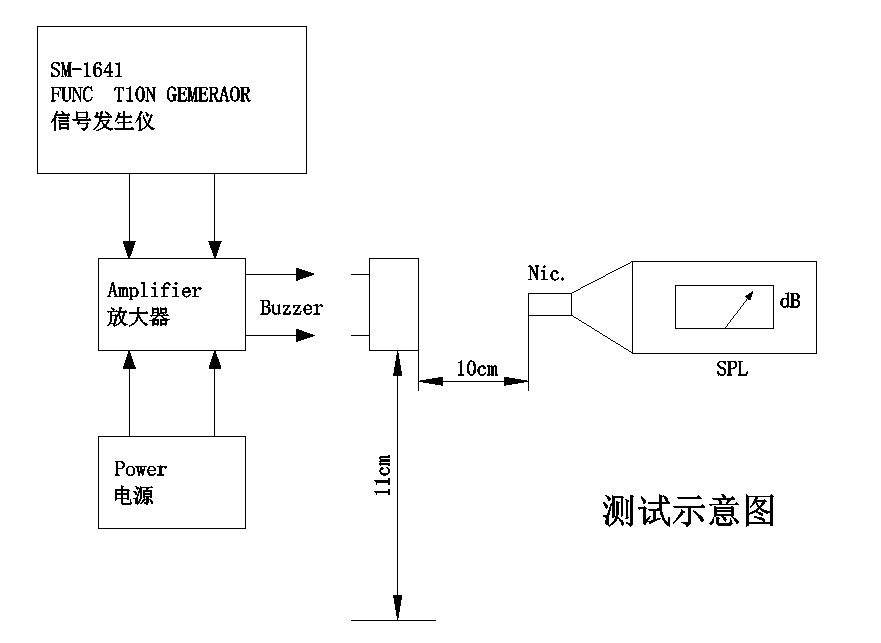

10cm দূরত্বে কমপক্ষে 85dB এর গ্যারান্টিযুক্ত সাউন্ড আউটপুট, প্রতিটি ভেরিয়েন্টের জন্য রেট করা ভোল্টেজে পরিমাপ করা হয়।

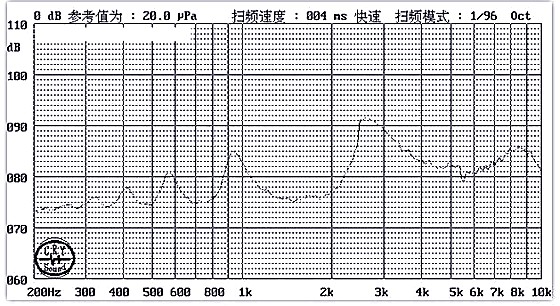

রেজোন্যান্ট ফ্রিকোয়েন্সি 2700±300Hz, ব্যাচের নমুনা ডেটা সহ একাধিক ইউনিট জুড়ে একটি শক্ত 2700Hz কেন্দ্র নিশ্চিত করে।

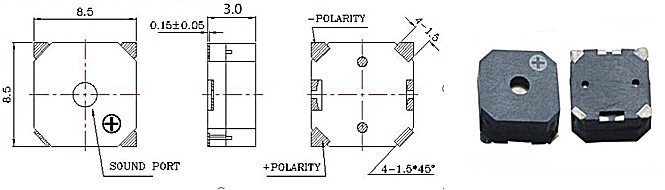

কমপ্যাক্ট 8.5×8.5mm পদচিহ্ন এবং 3.0mm উচ্চতা, ঘন SMT সমাবেশের জন্য ডিজাইন করা হয়েছে যেখানে বোর্ড এরিয়া এবং ক্লিয়ারেন্স উভয়ই সীমাবদ্ধ।
অপারেটিং তাপমাত্রা পরিসীমা −30°C থেকে +70°C, ঠান্ডা-শুরু অবস্থা এবং বহিরঙ্গন ঘের সমর্থন করে।
কালো LCP হাউজিং 255±5°C পর্যন্ত রিফ্লো সোল্ডারিং, সেইসাথে তরঙ্গ এবং ম্যানুয়াল প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ।
| প্যারামিটার | MLT-8530H-16R | MLT-8530H-32R |
| রেটেড ভোল্টেজ | 3.6 V (Vo‑p) | 5 V (Vo-p) |
| অপারেটিং ভোল্টেজ | 2.5 - 4.5 V (Vo-p) | 4.5 - 6.5 V (Vo-p) |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | ≥ 85 ডিবি |
| অপারেটিং বর্তমান | ≤ 100 mA | ≤ 80 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | 2700 ± 300 Hz |
| কুণ্ডলী প্রতিরোধ | 16 ± 3 Ω | 32 ± 3 Ω |
| অপারেটিং তাপমাত্রা | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| মাত্রা (L × W × H) | 8.5 × 8.5 × 3.0 মিমি | 8.5 × 8.5 × 3.0 মিমি |
| ওজন | 0.5 গ্রাম | 0.5 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি | কালো এলসিপি |
একটি একক পিসিবি ল্যান্ড প্যাটার্ন 16Ω এবং 32Ω উভয় অংশকে মিটমাট করে, প্ল্যাটফর্ম ডিজাইনগুলিকে সক্ষম করে যা লেআউট পরিবর্তন ছাড়াই লক্ষ্য সিস্টেম ভোল্টেজ অনুযায়ী পপুলেট করা যেতে পারে।
প্যাসিভ ড্রাইভ আর্কিটেকচারটি বাহ্যিকভাবে তৈরি করা বর্গাকার তরঙ্গের উপর নির্ভর করে, যা মাইক্রোকন্ট্রোলারকে টোন ফ্রিকোয়েন্সি, পুনরাবৃত্তির হার এবং প্যাটার্ন নির্ধারণ করতে দেয়। শাব্দিক আচরণকে সীমাবদ্ধ করার জন্য কোন অভ্যন্তরীণ অসিলেটর নেই।
2700Hz এর রেজোন্যান্ট ফ্রিকোয়েন্সি এবং ±300Hz এর সহনশীলতা সহ উভয় ভেরিয়েন্টের জন্য শাব্দ আউটপুট ন্যূনতম 85dB-তে নির্দিষ্ট করা হয়েছে।
বর্তমান খরচ 3.6V তে 16Ω সংস্করণের জন্য ≤100mA এবং 5V তে 32Ω সংস্করণের জন্য ≤80mA রেট করা হয়েছে, যা পাওয়ার সাপ্লাই সাইজিংয়ের জন্য স্পষ্ট পরিসংখ্যান প্রদান করে।
3.0 মিমি উচ্চতা উপাদানটিকে অনেক মাল্টি-বোর্ড সিস্টেমের z-এনভেলপের মধ্যে রাখে, যখন 8.5 মিমি বর্গ ফুটপ্রিন্ট সংলগ্ন রাউটিং চ্যানেলগুলিকে সংরক্ষণ করে।
ক্রমাগত অপারেশন −30°C থেকে নির্দিষ্ট করা হয়েছে, একটি নিম্ন সীমা যা অনেক বাণিজ্যিক-গ্রেড বাজারের প্রস্তাবের বাইরে ব্যবহারযোগ্য পরিসরকে প্রসারিত করে।
কালো এলসিপি প্যাকেজ রিফ্লো, তরঙ্গ এবং হ্যান্ড সোল্ডারিং প্রোফাইল সহ্য করে, যা প্রস্তুতকারকদের সমাবেশ ক্রমগুলিতে নমনীয়তা দেয়।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 3.6 V (Vo‑p) | নামমাত্র |
| অপারেটিং ভোল্টেজ | 2.5 - 4.5 V (Vo-p) | ক্রমাগত |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 3.6V এ, 10 সেমি |
| অপারেটিং বর্তমান | ≤ 100 mA | 3.6V এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 16 ± 3 Ω | 25 ডিগ্রি সেলসিয়াসে, ডিসি |
| অপারেটিং তাপমাত্রা | -30 °C ~ +70 °C | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -40 °C ~ +85 °C | অপারেটিং |
| মাত্রা (L × W × H) | 8.5 × 8.5 × 3.0 মিমি | শুধু শরীর |
| ওজন | 0.5 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো এলসিপি | রিফ্লো সামঞ্জস্যপূর্ণ |
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 5 V (Vo-p) | নামমাত্র |
| অপারেটিং ভোল্টেজ | 4.5 - 6.5 V (Vo-p) | ক্রমাগত |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 5V এ, 10 সেমি |
| অপারেটিং বর্তমান | ≤ 80 mA | 5V এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| কুণ্ডলী প্রতিরোধ | 32 ± 3 Ω | 25 ডিগ্রি সেলসিয়াসে, ডিসি |
| অপারেটিং তাপমাত্রা | -30 °C ~ +70 °C | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -40 °C ~ +85 °C | অপারেটিং |
| মাত্রা (L × W × H) | 8.5 × 8.5 × 3.0 মিমি | শুধু শরীর |
| ওজন | 0.5 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো এলসিপি | রিফ্লো সামঞ্জস্যপূর্ণ |
| বৈকল্পিক | SPL রেঞ্জ (dB) | বর্তমান পরিসর (mA) | ফ্রিকোয়েন্সি (Hz) | প্রতিবন্ধকতা পরিসীমা (Ω) |
| MLT-8530H-16R | 89.9 - 92.5 | 68.6 - 72.5 | 2700 | 15.4 - 16.5 |
| MLT-8530H-32R | 90.1 - 92.4 | 59.6 - 63.1 | 2700 | 30.5 - 32.8 |
পরিমাপ করা মানগুলি একটি উত্পাদন ব্যাচের মধ্যে সাধারণ স্প্রেড দেখায়। গ্যারান্টিযুক্ত সীমা উপরে পৃথক স্পেসিফিকেশন টেবিলে তালিকাভুক্ত করা হয়েছে। সম্পূর্ণ ব্যাচ পরীক্ষার রিপোর্ট এবং প্রক্রিয়া ক্ষমতা ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।

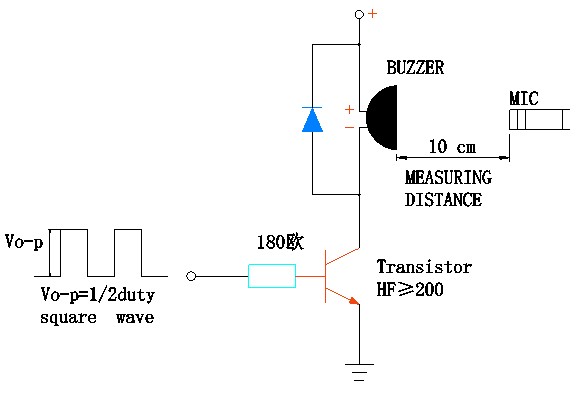

| বৈকল্পিক | সুপারিশকৃত ড্রাইভার | সাধারণ কনফিগারেশন | মন্তব্য |
| MLT-8530H-16R | ট্রানজিস্টর বাফার | বেস/গেট প্রতিরোধক সহ NPN ট্রানজিস্টর বা যুক্তি-স্তরের MOSFET | বর্তমান প্রয়োজনীয়তার কারণে সরাসরি GPIO ড্রাইভ সম্ভব নয়; একটি স্যুইচিং উপাদান প্রয়োজন. |
| MLT-8530H-16R | ওপেন-সংগ্রাহক ড্রাইভার | সরবরাহ করার জন্য পুল-আপ সহ NPN | স্ট্যান্ডার্ড কনফিগারেশন; ট্রানজিস্টর ডেটাশিট অনুযায়ী বেস প্রতিরোধক নির্বাচন করুন। |
| MLT-8530H-32R | ট্রানজিস্টর বাফার | বেস/গেট প্রতিরোধক সহ NPN ট্রানজিস্টর বা যুক্তি-স্তরের MOSFET | প্রয়োজনীয়; GPIO পিন সরাসরি লোড কারেন্ট সরবরাহ করতে পারে না। |
| MLT-8530H-32R | ডেডিকেটেড বুজার ড্রাইভার আইসি | স্কয়ার-ওয়েভ আউটপুট, 5V সক্ষম | সর্বোচ্চ শব্দ চাপের জন্য আউটপুট ফ্রিকোয়েন্সি 2700Hz এ সুর করা হয়েছে তা নিশ্চিত করুন। |
| উভয় প্রকার | অডিও পরিবর্ধক | সাইন বা বর্গাকার তরঙ্গ, আউটপুট প্রতিবন্ধকতা কুণ্ডলী প্রতিরোধের সাথে মিলেছে | ভলিউম নিয়ন্ত্রণ বা তরঙ্গরূপ বিশুদ্ধতা প্রয়োজন হলে দরকারী। |
50% শুল্ক চক্র সহ একটি 2700Hz বর্গাকার তরঙ্গ, রেট করা পিক-টু-পিক ভোল্টেজে, নির্দিষ্ট অ্যাকোস্টিক কর্মক্ষমতা প্রদান করে। রেজোন্যান্স থেকে দূরে ফ্রিকোয়েন্সিতে বুজার চালালে শব্দের মাত্রা কমে যাবে এবং প্রতিক্রিয়াশীল লোডিং বাড়বে।
নীচের অ্যাপ্লিকেশন নোটগুলি 8.5*8.5*3mm SMD ম্যাগনেটিক প্যাসিভ বুজারের বৈদ্যুতিক এবং পরিবেশগত বৈশিষ্ট্যের উপর ভিত্তি করে। তারা ডিজাইন গ্যারান্টি নয়; আপনার নির্দিষ্ট প্রয়োজনীয়তা এবং প্রযোজ্য মানগুলির বিরুদ্ধে কর্মক্ষমতা যাচাই করুন।
ইন্ডাস্ট্রিয়াল অটোমেশন প্যানেল: PLC এবং মোটর ড্রাইভ সিস্টেমে ফল্ট অ্যালার্ম এবং প্রসেস স্ট্যাটাস ইন্ডিকেটর ডুয়াল-ইম্পিডেন্স বিকল্প থেকে উপকৃত হয়, যা বোর্ড পরিবর্তন ছাড়াই 3.3V এবং 5V কন্ট্রোল লজিকের সাথে সারিবদ্ধ হয়।
নিরাপত্তা এবং অ্যাক্সেস নিয়ন্ত্রণ: অনুপ্রবেশ প্যানেল এবং কার্ড রিডারগুলি স্বতন্ত্র PWM-নিয়ন্ত্রিত সতর্কতা ছন্দ তৈরি করতে পারে, যা অপারেটরদের বিভিন্ন ইভেন্টের মধ্যে পার্থক্য করতে সহায়তা করে।
বিল্ডিং এবং হোম অটোমেশন: গেটওয়ে হাব, স্মোক ডিটেক্টর ইন্টারকানেক্ট এবং থার্মোস্ট্যাট নিশ্চিতকরণগুলি সফ্টওয়্যার-সংজ্ঞায়িত বিজ্ঞপ্তি প্যাটার্ন তৈরি করার জন্য বুজারের ক্ষমতার উপর নির্ভর করে।
ব্যাটারি চালিত যন্ত্র: 16Ω ভেরিয়েন্টটি 3.3V Li‑ion সিস্টেমের জন্য উপযুক্ত, যখন 32Ω ভেরিয়েন্টটি 5V নিয়ন্ত্রিত সরবরাহের জন্য অপ্টিমাইজ করা হয়েছে, যা বহনযোগ্য সরঞ্জামের বিস্তৃত পরিসরকে কভার করে৷
টেলিকমিউনিকেশন অবকাঠামো: বাইরের বা গরম না হওয়া জায়গায় ক্যাবিনেটের অনুপ্রবেশ এবং পাওয়ার-ফেল্যুর অ্যালার্ম −30°C কম অপারেটিং সীমা থেকে উপকৃত হয়।
বহিরঙ্গন এবং তাপীয়ভাবে উন্মুক্ত ঘের: বিস্তৃত তাপমাত্রার পরিবর্তনের শিকার সরঞ্জামগুলি ধারাবাহিক সতর্কতা তৈরির জন্য নির্দিষ্ট −30°C থেকে +70°C পরিসরের উপর নির্ভর করতে পারে।
| ডিজাইনের প্রয়োজনীয়তা | MLT-8530H সিরিজের সুবিধা |
| প্ল্যাটফর্ম ভোল্টেজ এখনও নিশ্চিত করা | সাধারণ পদচিহ্ন 16Ω এবং 32Ω এর মধ্যে একটি দেরী অদলবদল করতে দেয়, PCB লেআউট সংরক্ষণ করে। |
| ভোল্টেজ হেডরুম এবং বর্তমান খরচের মধ্যে ট্রেড-অফ | 16Ω সংস্করণটি নিম্ন ভোল্টেজে কাজ করে, যখন 32Ω সংস্করণটি 5V রেলের বর্তমান ড্র কমিয়ে দেয়। |
| কাস্টমাইজযোগ্য সতর্কতা নিদর্শন জন্য প্রয়োজন | প্যাসিভ ডিজাইন টোন ফ্রিকোয়েন্সি, অন-অফ টাইমিং এবং মাইক্রোকন্ট্রোলারে মডুলেশনের সম্পূর্ণ নিয়ন্ত্রণ দেয়। |
| টাইট PCB রিয়েল এস্টেট | 8.5 মিমি বর্গক্ষেত্র বডি এবং 3.0 মিমি উচ্চতা ঘন এসএমটি লেআউটের জন্য উপযুক্ত। |
| ঠান্ডা-জলবায়ু স্থাপনা | −30°C অপারেটিং ফ্লোর স্পেসিফিকেশনে নথিভুক্ত করা হয়েছে। |
| মিশ্র সোল্ডারিং প্রক্রিয়া | রিফ্লো, তরঙ্গ এবং ম্যানুয়াল সোল্ডারিং সবই পণ্যের স্পেসিফিকেশন দ্বারা আচ্ছাদিত। |
8.5*8.5*3mm SMD ম্যাগনেটিক প্যাসিভ বুজারটি ক্ষুদ্রতম SMD বাজার এবং বড় থ্রু-হোল প্রকারের মধ্যে একটি অবস্থান দখল করে। 3.0 মিমি উচ্চতা মজবুত অ্যাকোস্টিক আউটপুটের জন্য যথেষ্ট অভ্যন্তরীণ ভলিউম সরবরাহ করে, যখন দুটি প্রতিবন্ধক মান জুড়ে ভাগ করা পদচিহ্ন ডিজাইন দলগুলিকে বিকাশ চক্রের দেরিতে বৈদ্যুতিক ইন্টারফেস অপ্টিমাইজ করার স্বাধীনতা দেয়। 2700Hz অনুরণিত ফ্রিকোয়েন্সি, আরও সাধারণ 4kHz থেকে কম, শাব্দ পরিবেশেও পছন্দ করা যেতে পারে যেখানে একটি সামান্য গভীর স্বন আরও ভাল বৈষম্য প্রদান করে।
মূল্যায়ন নমুনা উভয় ইম্পিডেন্স ভেরিয়েন্টের জন্য উপলব্ধ যাতে আপনি আপনার নিজের বোর্ডে শব্দ চাপ, বর্তমান খরচ এবং ড্রাইভ সামঞ্জস্যতা নিশ্চিত করতে পারেন।
MEIDI ইন্টেলিজেন্ট টেকনোলজি 2011 সাল থেকে ইলেক্ট্রোম্যাগনেটিক এবং পিজোইলেক্ট্রিক অ্যাকোস্টিক উপাদান তৈরি করছে। চীনের জিয়াংসুতে কোম্পানির উল্লম্বভাবে সমন্বিত কারখানা, ইন-হাউস LCP মোল্ডিং, স্বয়ংক্রিয় কয়েল উইন্ডিং, SMD সমাবেশ এবং 100% অ্যাকোস্টিক টেস্টিংকে একত্রিত করে। ISO 9001 সার্টিফিকেশন এবং একটি নিবেদিত নির্ভরযোগ্যতা পরীক্ষাগার উচ্চ-ভলিউম উত্পাদন জুড়ে সামঞ্জস্যপূর্ণ মানের জন্য কাঠামো প্রদান করে। স্বয়ংচালিত, শিল্প, নিরাপত্তা এবং ভোক্তা ইলেকট্রনিক্স সেক্টরের গ্রাহকরা MEIDI-এর প্রকৌশল সহায়তা এবং যথাসময়ে বিতরণের উপর নির্ভর করে।
MLT-8530H সিরিজ একই মানের সিস্টেমের অধীনে তৈরি করা হয়। প্রতিটি ব্যাচ একটি নির্ভরযোগ্যতা যাচাইকরণ প্রোগ্রামের অধীন হয় যা পণ্যের স্পেসিফিকেশন অনুসরণ করে। এনভায়রনমেন্টাল স্ট্রেস স্ক্রীনিং এর মধ্যে থাকে +80±2°C তাপমাত্রায় 48ঘন্টা, −30±2°C তাপমাত্রায় 48ঘন্টা, এবং প্রতিটি তাপমাত্রায় 30‑মিনিট থাকার সাথে এই চরমগুলির মধ্যে তাপীয় শকের পাঁচটি চক্র থাকে। যান্ত্রিক দৃঢ়তা নিশ্চিত করা হয় 10Hz থেকে 55Hz পর্যন্ত কম্পন পরীক্ষার মাধ্যমে তিনটি অক্ষে 1.0mm প্রশস্ততায়, তারপরে একটি 10mm শক্ত কাঠের পৃষ্ঠে তিনটি 75cm ফ্রি-ফল ড্রপ।
পরিমাপের আগে 2‑ঘন্টা পরিবেষ্টিত পুনরুদ্ধারের সাথে 48 ঘন্টার জন্য 90-95% আপেক্ষিক আর্দ্রতায় নমুনাগুলিকে 50±5°C এ প্রকাশ করে আর্দ্রতা প্রতিরোধের মূল্যায়ন করা হয়। সোল্ডারিং অখণ্ডতা একটি 10-সেকেন্ড সোল্ডার তাপ পরীক্ষার মাধ্যমে 250±5°C (কম্পোনেন্ট বডি সোল্ডার পয়েন্ট থেকে 2.0mm) এবং সম্পূর্ণ রিফ্লো প্রোফাইলিং দ্বারা যাচাই করা হয়। সমস্ত পরীক্ষার শর্ত, গ্রহণযোগ্যতার মানদণ্ড এবং ব্যাচ ডকুমেন্টেশন গ্রাহক পর্যালোচনার জন্য উপলব্ধ। বর্ধিত যোগ্যতা প্রয়োজন এমন প্রকল্পগুলির জন্য, যেমন স্বয়ংচালিত বা মেডিকেল ডিভাইসের মান দ্বারা পরিচালিত, MEIDI-এর গুণমান দল অতিরিক্ত স্ক্রীনিং প্রোটোকল নিয়ে আলোচনা করতে পারে।
1. আমি কীভাবে MLT-8530H-16R এবং MLT-8530H-32R-এর মধ্যে সিদ্ধান্ত নেব?
পছন্দটি আপনার উপলব্ধ ড্রাইভ ভোল্টেজ এবং আপনার পাওয়ার সাপ্লাই কতটা বর্তমান সরবরাহ করতে পারে তার উপর নির্ভর করে। 16Ω অংশটি 2.5V থেকে 4.5V পর্যন্ত কাজ করে এবং এটি 3.3V লজিক বা একক-কোষ Li‑ion ডিজাইনের জন্য একটি প্রাকৃতিক উপযুক্ত। 32Ω অংশটি 4.5V থেকে 6.5V পর্যন্ত কাজ করে, স্ট্যান্ডার্ড 5V রেলের সাথে মিলে যায় এবং একই শাব্দ আউটপুটের জন্য কম কারেন্ট অঙ্কন করে। যেহেতু উভয়ই একই জমির প্যাটার্ন ভাগ করে, আপনি একটি বৈকল্পিক মূল্যায়ন করতে পারেন এবং পরে PCB পরিবর্তন না করে অন্যটিতে স্যুইচ করতে পারেন।
2. প্রতিটি ভেরিয়েন্টের জন্য আমার কোন ড্রাইভ সার্কিট ব্যবহার করা উচিত?
উভয় প্রকারের জন্য 2700Hz এ একটি বহিরাগত বর্গ তরঙ্গ এবং রেট ভোল্টেজ প্রয়োজন। একটি ট্রানজিস্টর বাফার বা লজিক-লেভেল MOSFET প্রয়োজন কারণ কয়েল কারেন্ট (16Ω-এর জন্য ≤100mA, 32Ω-এর জন্য ≤80mA) বেশিরভাগ মাইক্রোকন্ট্রোলার GPIO পিনের ক্ষমতাকে ছাড়িয়ে গেছে। একটি বেস প্রতিরোধক সহ একটি সাধারণ NPN ট্রানজিস্টর হল সবচেয়ে সাধারণ সমাধান। ডেডিকেটেড বুজার ড্রাইভার আইসিও ব্যবহার করা যেতে পারে; রেজোন্যান্স পয়েন্টে আঘাত করার জন্য আউটপুট ফ্রিকোয়েন্সি 2700Hz এ সেট করা হয়েছে তা নিশ্চিত করুন।
3. আমি কি 5V সরবরাহে MLT-8530H‑16R চালাতে পারি বা 3.3V তে 32Ω সংস্করণ চালাতে পারি?
4.5V এর উপরে 16Ω ভেরিয়েন্ট পরিচালনা করলে কয়েলটি অতিরিক্ত গরম হওয়ার ঝুঁকি থাকে। 4.5V এর নিচের 32Ω ভেরিয়েন্টটি কম সাউন্ড আউটপুট তৈরি করবে যা নির্দিষ্ট 85dB ন্যূনতমের নিচে পড়তে পারে। যদি আপনার সিস্টেমের ভোল্টেজ স্থির থাকে এবং উভয় অংশের প্রাকৃতিক পরিসরের সাথে মেলে না, তাহলে MEIDI বিকল্প মডেলের পরামর্শ দিতে পারে বা 16Ω সংস্করণের জন্য একটি ছোট-মূল্যের সিরিজ প্রতিরোধক নিয়ে আলোচনা করতে পারে, যদিও এটি শব্দের চাপ কমিয়ে দেবে।
4. 4000Hz বাজারের তুলনায় 2700Hz কম্পাঙ্কের তাৎপর্য কী?
2700Hz কেন্দ্রের ফ্রিকোয়েন্সি অনেক কমপ্যাক্ট SMD বাজারের 4kHz থেকে কম। উভয়ই ব্যান্ডের মধ্যে বসে যেখানে মানুষের শ্রবণশক্তি সংবেদনশীল, তবে নীচের পিচটি কম তীক্ষ্ণ হিসাবে অনুভূত হতে পারে এবং একটি ঘেরের ভিতরে ভিন্নভাবে আচরণ করতে পারে। সর্বোত্তম পছন্দ পরিবেষ্টিত শব্দ বর্ণালী এবং আপনার পণ্যের প্রয়োজনীয় সতর্কতার পার্থক্যের ধরণের উপর নির্ভর করে। উভয় ফ্রিকোয়েন্সি রেঞ্জ সহ প্রোটোটাইপ পরীক্ষার সুপারিশ করা হয় যদি টোনাল গুণমান সমালোচনামূলক হয়।
5. নমুনা পরিমাপের টেবিলগুলি আমাকে কী বলে?
10-ইউনিট নমুনা ডেটা শব্দ চাপ, বর্তমান, ফ্রিকোয়েন্সি এবং প্রতিবন্ধকতার জন্য সাধারণ কর্মক্ষমতা বিস্তার দেখায়। এই পরিসংখ্যানগুলি শুধুমাত্র তথ্যপূর্ণ এবং নিশ্চিত সীমা প্রতিস্থাপন করে না: ≥85dB, 2700±300Hz, এবং নামমাত্র মানের ±3Ω এর মধ্যে কয়েল প্রতিরোধ। প্রোডাকশন ব্যাচ রিপোর্ট করে যে প্রতিটি চালানের জন্য এই পরামিতিগুলি নথিভুক্ত করে অনুরোধের ভিত্তিতে উপলব্ধ।
প্রতিবন্ধকতা নির্বাচন সহায়তা, ড্রাইভ সার্কিট রেফারেন্স ডিজাইন, ভোল্টেজ-নির্দিষ্ট অ্যাকোস্টিক পরিমাপ বা OEM কাস্টমাইজেশন আলোচনার জন্য, যোগাযোগ ফর্মের মাধ্যমে আপনার প্রয়োজনীয়তা পাঠান। MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দল সাধারণত প্রযুক্তিগত ডকুমেন্টেশন, নমুনা প্রাপ্যতা এবং ভলিউম মূল্যের সাথে এক ব্যবসায়িক দিনের মধ্যে প্রতিক্রিয়া জানায়।
MEIDI-এর জিয়াংসু কারখানা এক দশকেরও বেশি সময় ধরে বৈশ্বিক গ্রাহকদের ইলেক্ট্রোম্যাগনেটিক এবং পিজোইলেকট্রিক অ্যাকোস্টিক উপাদান সরবরাহ করে আসছে। ইন-হাউস এলসিপি মোল্ডিং, স্বয়ংক্রিয় কয়েল উইন্ডিং, এসএমডি অ্যাসেম্বলি এবং সম্পূর্ণ অ্যাকোস্টিক পরীক্ষার ক্ষমতা শিল্প, স্বয়ংচালিত এবং ভোক্তা বাজারের চাহিদা অনুযায়ী সামঞ্জস্যপূর্ণ গুণমান নিশ্চিত করে। ISO 9001 প্রক্রিয়াগুলি এবং একটি নিবেদিত নির্ভরযোগ্যতা পরীক্ষাগার প্রতিটি পণ্যের জন্য প্রকাশিত কর্মক্ষমতা ডেটার উপর ভিত্তি করে।
