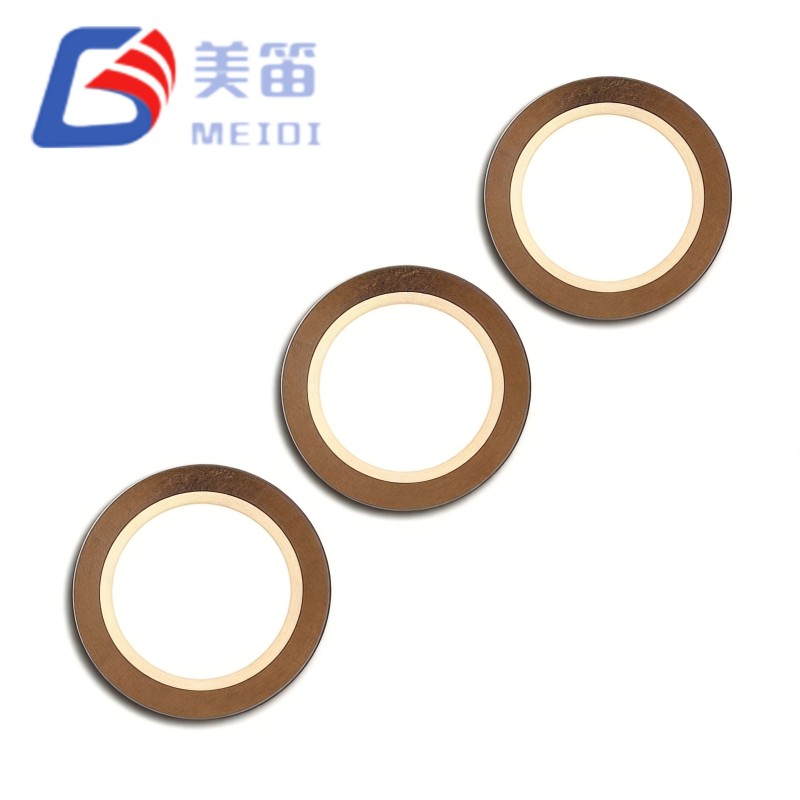

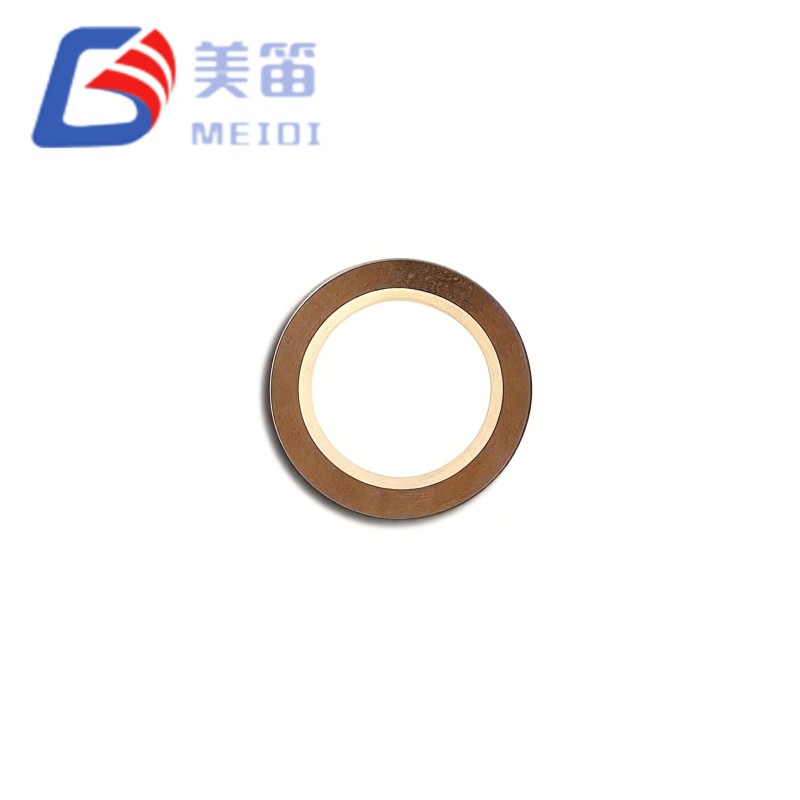

12.5 মিমি পিজো সিরামিক বুজার এলিমেন্ট হল একটি 12.5 মিমি সক্রিয় ব্যাস সহ একটি ব্রাস-সাবস্ট্রেট পাইজোইলেকট্রিক সিরামিক উপাদান, এমবেডেড অ্যাকোস্টিক মডিউলগুলির জন্য ডিজাইন করা হয়েছে যার জন্য সীমিত গহ্বরের ভলিউম থেকে উচ্চতর শব্দ চাপ প্রয়োজন। এর 7.8kHz এর রেজোন্যান্ট ফ্রিকোয়েন্সি একটি শক্ত ±0.8kHz সহনশীলতা ধরে রাখা হয় এবং 12000pF ক্যাপাসিট্যান্স এটিকে সরাসরি 3.3V মাইক্রোকন্ট্রোলার পিন বা সাধারণ LC বুস্ট সার্কিট থেকে চালিত করার অনুমতি দেয়। উপাদানটি MEIDI-এর FT-11T সিরিজের মতো একই উত্পাদন প্ল্যাটফর্মে তৈরি করা হয়েছে, যা বৈদ্যুতিক ইন্টারফেস পুনরায় কাজ না করেই অ্যাকোস্টিক আউটপুট বৃদ্ধির প্রয়োজন এমন ডিজাইনের জন্য একটি সহজবোধ্য আপগ্রেড পাথ অফার করে৷
12.5 মিমি সক্রিয় সিরামিক ব্যাস 11.0 মিমি FT-11T পরিবারের তুলনায় একটি 29% বড় বিকিরণ এলাকা প্রদান করে, যা উচ্চতর স্থানচ্যুতিতে অবদান রাখে এবং ছোট ঘের থেকে কম-ফ্রিকোয়েন্সি প্রতিক্রিয়া উন্নত করে।
অনুরণন ফ্রিকোয়েন্সি ±10.3% সহনশীলতার সাথে 7.8kHz এ নির্দিষ্ট করা হয়েছে, FT‑11T‑7.8A1 এর ±12.8% সাধারণের তুলনায় একটি শক্ত উইন্ডো, যা উত্পাদন ব্যাচ জুড়ে সামঞ্জস্যপূর্ণ টোনাল চরিত্র বজায় রাখতে সহায়তা করে।
120Hz এ 12000pF এর একটি নামমাত্র ক্যাপাসিট্যান্স একটি উচ্চ ক্যাপাসিটিভ লোড উপস্থাপন করে যা ব্যাটারি চালিত এমবেডেড মডিউলগুলিতে 3.3V MCU GPIO লাইন থেকে কম-ভোল্টেজ ড্রাইভের জন্য উপযুক্ত।
সমতুল্য প্রতিরোধ ≤300Ω-এ নির্দিষ্ট করা হয়েছে, যা FT‑11T সিরিজের ≤500Ω থেকে 40% কম, বৃহত্তর ভোল্টেজ গুণের সাথে উচ্চ-Q অনুরণিত বুস্ট টপোলজি সক্ষম করে৷
মোট বেধ হল 0.19 মিমি, উপাদানটিকে একটি সাব-0.2 মিমি প্রোফাইলের মধ্যে রেখে যা অতি-পাতলা অ্যাকোস্টিক অ্যাসেম্বলিতে একীকরণের অনুমতি দেয়।
ফায়ার করা সিলভার ইলেক্ট্রোড সহ পিতলের স্তরটি FT সিরিজ জুড়ে ব্যবহৃত একই উপাদান সেট অনুসরণ করে, যা অনুমানযোগ্য তাপীয় আচরণ এবং সোল্ডারযোগ্যতা নিশ্চিত করে।
বর্ধিত 12.5 মিমি সিরামিক ডিস্ক সক্রিয় ট্রান্সডাকশন এলাকা বৃদ্ধি করে; অ্যাকোস্টিক উন্নতির মাত্রা নির্ভর করে ক্যাভিটি ডিজাইন, ডায়াফ্রাম লোডিং এবং ড্রাইভ সার্কিটের উপর, কিন্তু অতিরিক্ত এলাকা কমপ্যাক্ট মডিউলে একটি পরিমাপযোগ্য সুবিধা প্রদান করে।
ব্যাচ-থেকে-ব্যাচ ফ্রিকোয়েন্সি বৈচিত্র্য ±0.8kHz-এ সীমাবদ্ধ, যা বহু-উপাদান অ্যারে এবং ভোক্তা পণ্য লাইন সমর্থন করে যেখানে অভিন্ন টোনাল গুণমান গুরুত্বপূর্ণ।
≤300Ω সমতুল্য প্রতিরোধ যান্ত্রিক স্যাঁতসেঁতে ক্ষতি হ্রাস করে, অনুরণিত বুস্ট সার্কিটগুলিকে একই সরবরাহ থেকে উচ্চতর Q ফ্যাক্টর এবং বৃহত্তর ভোল্টেজ লাভ করতে দেয়।
12000pF-এ ক্যাপাসিট্যান্স FT‑11T‑7.8A1 এর সাথে অভিন্ন, তাই বৃহত্তর ব্যাসের উপাদানে স্থানান্তরিত করার সময় একই ড্রাইভ সার্কিট টপোলজি পুনরায় ব্যবহার করা যেতে পারে।
0.19mm মোট বেধ, একটি ব্রাস ডায়াফ্রামে একটি 0.09mm PZT স্তর সমন্বিত, সাব-1mm অ্যাকোস্টিক মডিউল স্ট্যাক এবং সরাসরি PCB বন্ধন সক্ষম করে৷
9.5 মিমি সক্রিয় ইলেক্ট্রোড ব্যাস FT‑11T‑7.8A1 এর 9.0 মিমি ইলেক্ট্রোড থেকে আনুপাতিকভাবে স্কেল করা হয়, 7.8kHz অনুরণনের জন্য একটি সর্বোত্তম বৈদ্যুতিক ক্ষেত্রের বন্টন বজায় রাখে।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক সিরামিক উপাদান | — |
| মডেল | FT‑12.5T‑7.8A1 | — |
| অনুরণিত ফ্রিকোয়েন্সি | 7.8 ± 0.8 kHz | ফ্রি-এয়ার, 25 ℃ |
| ফ্রিকোয়েন্সি সহনশীলতা | ±10.3% | ব্যাচের ধারাবাহিকতা |
| ফ্রি ক্যাপাসিট্যান্স | 12000 ± 30% pF | 120 Hz, 1Vrms, 25 ℃ এ |
| সমতুল্য প্রতিরোধ | ≤ 300 Ω | অনুরণিত ফ্রিকোয়েন্সি এ |
| অস্তরক ক্ষতি (tanδ) | ≤ 5% | 120 Hz এ, 1Vrms |
| সাবস্ট্রেট উপাদান | পিতল | — |

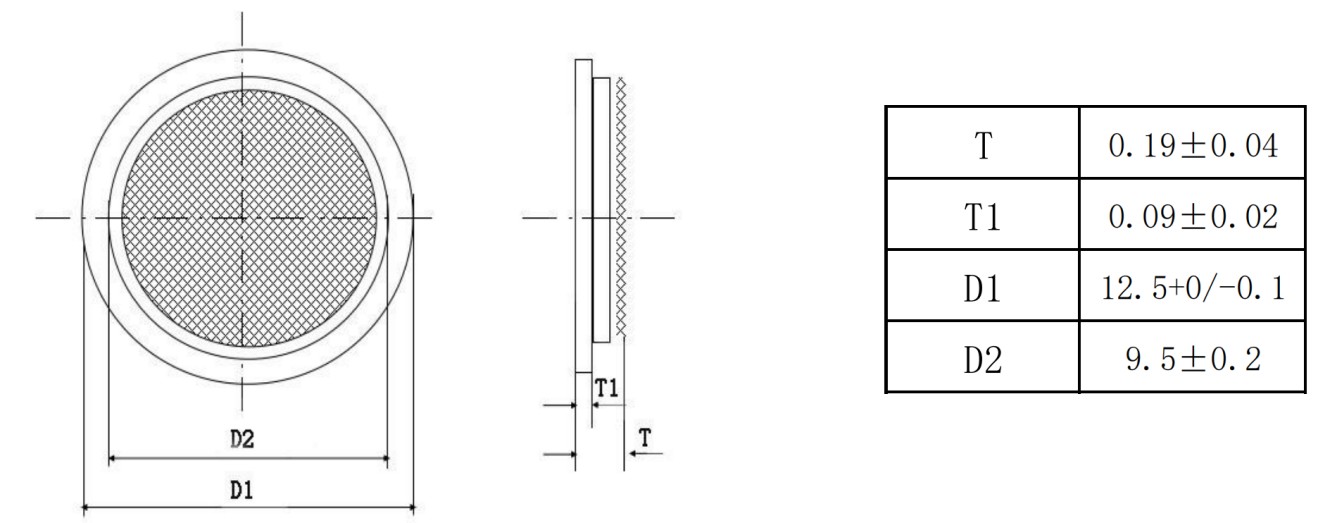

| সিরামিক ডিস্ক ব্যাস (D1) | 12.5 +0 / -0.1 মিমি | — |
| সক্রিয় ইলেকট্রোড ব্যাস (D2) | 9.5 ± 0.2 মিমি | — |
| মোট পুরুত্ব (T) | 0.19 ± 0.04 মিমি | সিরামিক + সাবস্ট্রেট |
| সিরামিক পুরুত্ব (T1) | 0.09 ± 0.02 মিমি | PZT স্তর |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| ইলেকট্রোড উপাদান | সিলভার (মান) | ফায়ার করা সিলভার পেস্ট |
| অন্তরণ প্রতিরোধের | ≥ 100 MΩ (সাধারণ) | 100VDC এ, 25 ℃ |
ভিডিও ডোরবেল, স্মার্ট স্পিকার এবং থার্মোস্ট্যাটগুলির মতো স্মার্ট হোম ডিভাইসগুলি বৃহত্তর বিকিরণ অঞ্চল থেকে উপকৃত হয়, যা এই পণ্যগুলির সাধারণ কম্প্যাক্ট অভ্যন্তরীণ গহ্বর থেকে একটি পূর্ণ স্বর প্রদান করে।
ইনফিউশন পাম্প, রোগীর মনিটর এবং ডায়ালাইসিস মেশিন সহ চিকিৎসা সরঞ্জাম অ্যাকোস্টিক মডিউলগুলি সমস্ত উত্পাদিত ইউনিট জুড়ে একটি সামঞ্জস্যপূর্ণ সতর্কতা টোন তৈরি করতে টাইট ফ্রিকোয়েন্সি সহনশীলতার উপর নির্ভর করে।
ইন্ডাস্ট্রিয়াল সেন্সর প্যানেল এবং HMI টার্মিনালগুলি ড্রাইভ স্টেজের উপাদানগুলি পরিবর্তন না করে বিদ্যমান 24V কন্ট্রোল সার্কিট ড্রাইভার থেকে উচ্চ শব্দ চাপ পেতে নিম্ন সমতুল্য প্রতিরোধের ব্যবহার করতে পারে।
স্বয়ংচালিত অভ্যন্তরীণ ইলেকট্রনিক্স, যেমন সিটবেল্ট অনুস্মারক এবং EV চার্জিং সূচকগুলি, ডায়াফ্রাম এলাকা বৃদ্ধির কারণে ছোট গহ্বরের ভলিউম থেকে প্রয়োজনীয় শব্দের মাত্রা পূরণ করতে পারে।
ওয়াশিং মেশিন এবং রেফ্রিজারেটরের মতো ভোক্তা যন্ত্রপাতি কম ড্রাইভ ভোল্টেজের সাথে একই অ্যাকোস্টিক আউটপুট অর্জন করতে পারে, যা সামগ্রিক সামগ্রীর বিল কমাতে পারে।
মাল্টি-এলিমেন্ট অ্যাকোস্টিক অ্যারে এবং সিঙ্ক্রোনাইজড নোটিফিকেশন সিস্টেমগুলি সংকীর্ণ ফ্রিকোয়েন্সি স্প্রেড থেকে উপকৃত হয়, যা সংলগ্ন ইউনিটগুলির মধ্যে উপলব্ধিযোগ্য বিটিং এবং টোনাল অসংগতি হ্রাস করে।
| প্রয়োজনীয়তা | FT‑12.5T‑7.8A1 অ্যাট্রিবিউট |
| একই ড্রাইভ ভোল্টেজ থেকে SPL বৃদ্ধি | 12.5 মিমি ব্যাস একটি বৃহত্তর ট্রান্সডাকশন এলাকা প্রদান করে, যা একটি সমতুল্য গহ্বরে 11.0 মিমি উপাদানের তুলনায় বেশ কয়েকটি ডেসিবেল দ্বারা শব্দ চাপ বাড়াতে পারে। |
| উত্পাদন জুড়ে সামঞ্জস্যপূর্ণ টোনাল গুণমান | ±10.3% ফ্রিকোয়েন্সি সহনশীলতা ইউনিট-থেকে-ইউনিট বৈচিত্র হ্রাস করে, অভিন্ন পণ্যের শব্দের জন্য ব্র্যান্ডের প্রয়োজনীয়তা সমর্থন করে। |
| দক্ষ অনুরণিত বুস্ট | ≤300Ω সমতুল্য রেজিস্ট্যান্স LC বুস্ট সার্কিটকে একটি কম-ভোল্টেজ রেল থেকে আরও শাব্দ শক্তি বের করে উচ্চ গুণিতক ফ্যাক্টর অর্জন করতে দেয়। |
| সরল প্ল্যাটফর্ম মাইগ্রেশন | 12000pF ক্যাপাসিট্যান্স এবং 7.8kHz অনুরণন FT‑11T‑7.8A1 এর সাথে মেলে, তাই 12.5 মিমি ব্যাস মিটমাট করার জন্য শুধুমাত্র PCB ল্যান্ড প্যাটার্নকে বড় করতে হবে। |
| সমৃদ্ধ কম ফ্রিকোয়েন্সি অক্ষর | বৃহত্তর সিরামিক ডিস্ক-এর প্রতি-ইউনিট-এরিয়া-এর দৃঢ়তা হ্রাস সাব-অনুনাদিত স্থানচ্যুতিকে উন্নত করে, যা ছোট ঘেরে একটি প্রত্যক্ষভাবে পূর্ণ স্বরে অবদান রাখে। |
| সিল করা চেম্বারে তাপ অপচয় | 12.5 মিমি ব্রাস সাবস্ট্রেট একটি বৃহত্তর তাপীয় ইন্টারফেস প্রদান করে, ক্রমাগত অপারেশন চলাকালীন অনুরণিত ফ্রিকোয়েন্সি স্থিতিশীল করতে সহায়তা করে। |
12.5 মিমি পিজো সিরামিক বুজার এলিমেন্ট একটি 12000pF ক্যাপাসিটিভ লোড উপস্থাপন করে যার রেজোন্যান্সে 300Ω বা তার কম সিরিজ প্রতিরোধের সাথে। এই সংমিশ্রণটি অনুরণিত বুস্ট টপোলজিগুলিকে সমর্থন করে যেখানে একটি উচ্চ-কিউ ট্যাঙ্ক তৈরি করতে উপাদানটির সমান্তরালে একটি সূচনাকারী স্থাপন করা হয়। FT-11T সিরিজের তুলনায় প্রতিরোধ ক্ষমতা কম হওয়ায়, অর্জনযোগ্য Q ফ্যাক্টর এবং ভোল্টেজ লাভ বেশি; যাইহোক, সঞ্চালনকারী কারেন্টও বৃদ্ধি পায়, তাই সূচনাকারীকে সেই অনুযায়ী রেট দিতে হবে। MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়াররা নির্দিষ্ট ভোল্টেজ এবং অ্যাকোস্টিক লক্ষ্যগুলির জন্য রেফারেন্স ডিজাইন এবং উপাদান সুপারিশ প্রদান করতে পারে।
MEIDI ইন্টেলিজেন্ট প্রযুক্তি এক দশকেরও বেশি সময় ধরে পিজোইলেকট্রিক সিরামিক উপাদান তৈরি করেছে। চীনের জিয়াংসুতে কোম্পানির উল্লম্বভাবে সমন্বিত সুবিধা, সিরামিক পাউডার প্রস্তুতি, টেপ কাস্টিং, সিলভার ইলেক্ট্রোডের স্ক্রিন প্রিন্টিং, উচ্চ-তাপমাত্রা সিন্টারিং, মেরুকরণ এবং চূড়ান্ত বৈদ্যুতিক পরীক্ষা কভার করে। একটি ISO 9001-প্রত্যয়িত মানের সিস্টেম এবং একটি উত্সর্গীকৃত নির্ভরযোগ্যতা পরীক্ষাগার প্রতিটি ব্যাচের সামঞ্জস্যতা এবং সন্ধানযোগ্যতা সমর্থন করে।
12.5 মিমি পিজো সিরামিক বুজার উপাদানটি বৃহত্তর ব্যাস জুড়ে টাইট ফ্রিকোয়েন্সি সহনশীলতা এবং কম সমতুল্য প্রতিরোধ বজায় রাখার জন্য উন্নত প্রক্রিয়া নিয়ন্ত্রণের সাথে তৈরি করা হয়েছে। প্রতিটি প্রোডাকশন লটে 100% অনুরণিত ফ্রিকোয়েন্সি পরিমাপ করা হয় একটি ফ্রি-এয়ার ইম্পিডেন্স বিশ্লেষক, যার ইউনিট 7.8±0.8kHz উইন্ডোর বাইরে পড়ে প্রত্যাখ্যান করা হয়। ইলেক্ট্রোড কভারেজ ত্রুটি বা অসম্পূর্ণ মেরুকরণ সনাক্ত করতে ≤300Ω এ সমতুল্য প্রতিরোধের স্ক্রীন করা হয়। ±30% এর মধ্যে 12000pF নামমাত্র মান নিশ্চিত করতে 120Hz এবং 1Vrms-এ ক্যাপাসিট্যান্স যাচাই করা হয় এবং tanδ 5%-এর নিচে থাকে তা নিশ্চিত করতে ডাইলেক্ট্রিক লস পরীক্ষা করা হয়। মাত্রিক পরিদর্শন সিরামিক ব্যাস, ইলেক্ট্রোড ব্যাস এবং স্পেসিফিকেশনের বিরুদ্ধে মোট বেধ কভার করে। তাপীয় বার্ধক্য পরীক্ষা এবং সোল্ডারেবিলিটি মূল্যায়ন একটি নমুনার ভিত্তিতে করা হয়। সাবস্ট্রেট প্রান্তে খোদাই করা অনেক কোড প্রেসিং ব্যাচ, সিন্টারিং প্রোফাইল এবং স্বতন্ত্র পরীক্ষার রেকর্ডের সম্পূর্ণ ট্রেসেবিলিটি প্রদান করে, যা দশ বছর ধরে রাখা হয়।
1. FT‑11T‑7.8A1 থেকে FT‑12.5T‑7.8A1-এ যাওয়ার সময় আমি কী পারফরম্যান্স লাভ আশা করতে পারি?
বৃহত্তর সক্রিয় এলাকা সাধারণত একটি প্রদত্ত ড্রাইভ ভোল্টেজ এবং গহ্বরের জন্য শাব্দ আউটপুট বৃদ্ধি করে। নিম্ন সমতুল্য প্রতিরোধ অনুনাদিত বুস্ট সার্কিটগুলিকে উচ্চ গুণিতক ফ্যাক্টর অর্জন করতে দেয়। প্রকৃত উন্নতি ঘের, ডায়াফ্রাম এবং ড্রাইভ কনফিগারেশনের উপর নির্ভর করে; MEIDI আপনার নির্দিষ্ট যান্ত্রিক নকশার সাথে প্রত্যাশিত কর্মক্ষমতা মূল্যায়ন করতে সাহায্য করতে পারে।
2. 12.5 মিমি উপাদানটির কি 11.0 মিমি উপাদানের চেয়ে বড় শাব্দ গহ্বর প্রয়োজন?
একটি গভীর গহ্বর সাধারণত উপকারী হয় যখন উপাদানের ব্যাস বাড়ানো হয়, কারণ এটি অনুরণিত ফ্রিকোয়েন্সিতে ভাল লোডিং প্রদান করে। রেডিয়াল কম্পন আটকানো এড়াতে গহ্বরের ব্যাস সিরামিক ডিস্কের চেয়েও বড় হওয়া উচিত। অত্যন্ত কমপ্যাক্ট ডিজাইনের জন্য, উপাদানটিকে একটি পাতলা ধাতব প্লেটের সাথে সংযুক্ত করা যা একটি বিতরণ করা রেডিয়েটর হিসাবে কাজ করে একটি বিকল্প হতে পারে।
3. FT-11T সিরিজের তুলনায় সমতুল্য প্রতিরোধ কম কেন?
হ্রাসটি বৃহত্তর ইলেক্ট্রোড এলাকা এবং 12.5 মিমি বিন্যাসের জন্য PZT স্তরের অপ্টিমাইজ করা বেধ থেকে আসে। একটি কম প্রতিরোধ অনুরণিত বুস্ট সার্কিটগুলির গুণমানকে উন্নত করে কিন্তু ট্যাঙ্কে সঞ্চালনকারী কারেন্টকেও বৃদ্ধি করে; এই উচ্চতর কারেন্ট পরিচালনা করার জন্য সূচনাকারীর আকার হওয়া উচিত।
4. FT-12.5T‑7.8A1 কি মাল্টি-ফ্রিকোয়েন্সি অ্যারেতে FT-11T উপাদানের পাশাপাশি ব্যবহার করা যেতে পারে?
হ্যাঁ, কিন্তু বিভিন্ন ব্যাসের জন্য আলাদা PCB জমি এবং গহ্বরের মাত্রা প্রয়োজন। যখন বিভিন্ন অনুরণিত ফ্রিকোয়েন্সি একই সাথে চালিত হয়, তখন শ্রবণযোগ্য বীট ফ্রিকোয়েন্সি তৈরি হতে পারে। পরিষ্কার ডুয়াল-টোন অপারেশনের জন্য, উপাদানগুলিকে ক্রমানুসারে চালনা করা বা কমপক্ষে 3kHz দ্বারা পৃথক করা ফ্রিকোয়েন্সিগুলি নির্বাচন করা সাধারণত ভাল। যদি পর্যায় সংগতি প্রয়োজন হয়, তাহলে গহ্বরের নকশায় বিভিন্ন বিকিরণ প্রতিবন্ধকতার জন্য হিসাব করা উচিত।
5. FT-12.5T‑7.8A1 গ্রহণ করার জন্য পিসিবি লেআউটের কোন পরিবর্তন প্রয়োজন?
সিরামিক ডিস্কের নীচের তামার জমিকে 11.0 মিমি থেকে 12.5 মিমি পর্যন্ত বড় করতে হবে, সোল্ডার বা পরিবাহী ইপোক্সি সংযুক্তির জন্য একই বৃত্তাকার রিং প্রস্থ রেখে। একটি কেন্দ্র ক্লিয়ারেন্স হোল, যদি ব্যবহার করা হয়, তাহলে তা প্রায় 3.0 মিমি থেকে 4.0 মিমি পর্যন্ত বৃদ্ধি পাবে। উপাদানটির নীচে উপাদান রাখার জায়গাটি প্রায় 13.5 মিমি ব্যাস পর্যন্ত প্রসারিত হওয়া উচিত। ড্রাইভ সার্কিট উপাদানের মান একই থাকতে পারে, কিন্তু একটি বর্ধিত নকশায় উচ্চতর সঞ্চালনকারী কারেন্ট পরিচালনা করার জন্য সূচনাকারীকে পুনরায় মূল্যায়ন করতে হতে পারে।
PCB ইন্টিগ্রেশন লেআউটের জন্য, 12.5mm উপাদানগুলির জন্য ক্যাভিটি ডিজাইনের সুপারিশ, LC অনুরণিত বুস্ট সার্কিট অপ্টিমাইজেশন, FT-11T সিরিজ থেকে মাইগ্রেশন সমর্থন, বা ভলিউম মূল্যের জন্য, যোগাযোগ ফর্মের মাধ্যমে আপনার প্রয়োজনীয়তা পাঠান। MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়াররা সাধারণত এক ব্যবসায়িক দিনের মধ্যে প্রযুক্তিগত ডকুমেন্টেশন, সিমুলেশন মডেল এবং নমুনা মূল্যায়ন ইউনিটের সাথে পৃথক পরীক্ষার ডেটা সহ সাড়া দেয়।
