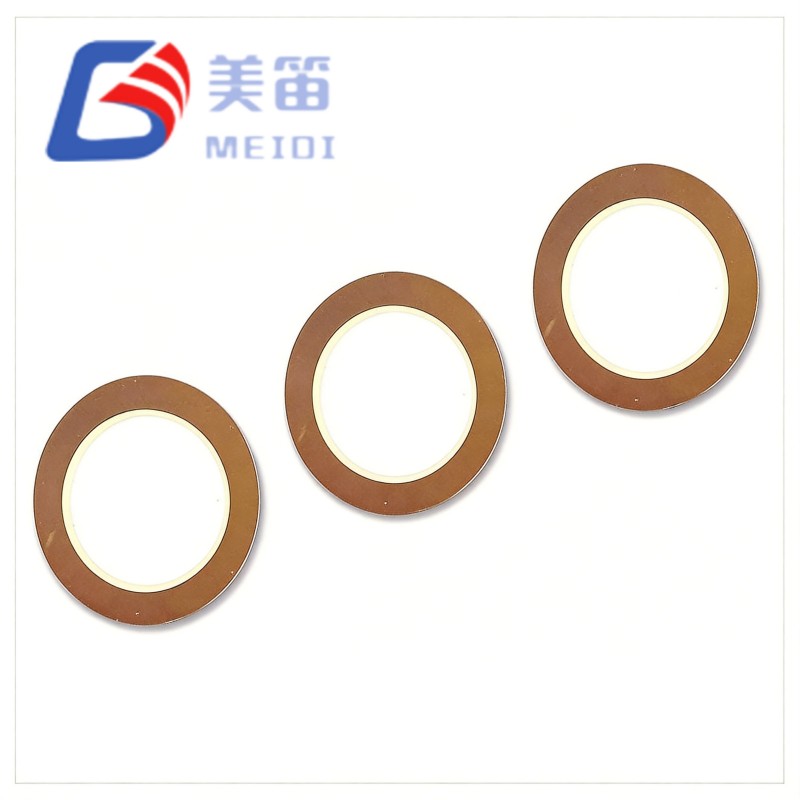

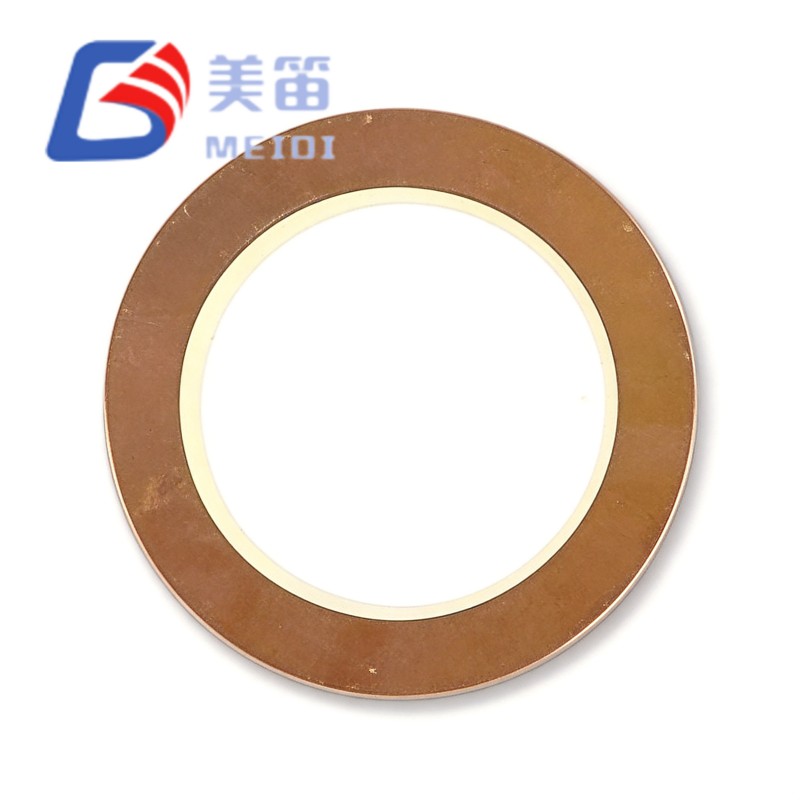

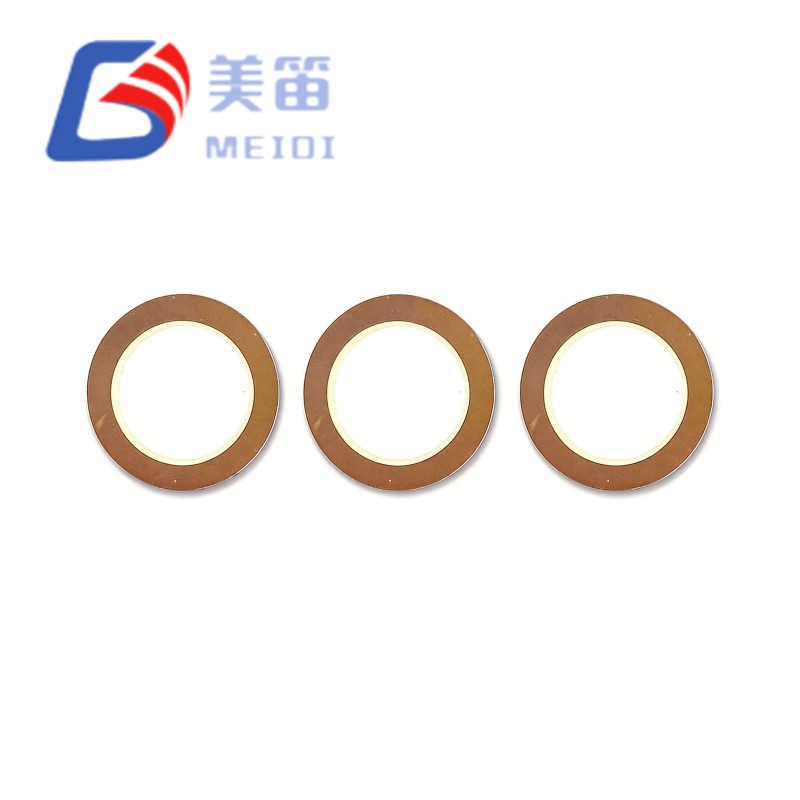

11 মিমি ব্রাস পিজো সিরামিক এলিমেন্ট হল একটি পিতল-সাবস্ট্রেট পাইজোইলেকট্রিক উপাদান যা 9.0kHz-এ সুর করা হয়েছে, এমবেডেড অ্যাকোস্টিক মডিউলগুলির জন্য ডিজাইন করা হয়েছে যা একটি উচ্চ-পিচ, ক্রিস্পার সতর্কতা টোন থেকে উপকৃত হয়৷ এর 11.0 মিমি ব্যাস এবং 0.18 মিমি পুরুত্ব 7.8kHz FT-11T ভেরিয়েন্টের যান্ত্রিক পদচিহ্নের সাথে মেলে, তাই একটি একক PCB লেআউট এবং হাউজিং ক্যাভিটি উভয় ফ্রিকোয়েন্সি সমর্থন করতে পারে। 12000pF ক্যাপাসিট্যান্স এবং ≤500Ω সমতুল্য রেজিস্ট্যান্স উপাদানটিকে একটি 3.3V MCU পিন থেকে অথবা একটি সাধারণ LC বুস্ট সার্কিটের মাধ্যমে কম-ভোল্টেজ সরবরাহ থেকে দক্ষতার সাথে চালিত করার অনুমতি দেয়।
অনুরণন ফ্রিকোয়েন্সি ±11.1% ব্যাচ সহনশীলতার সাথে 9.0kHz এ সেট করা হয়েছে, একটি টোন প্রদান করে যা অনুধাবনযোগ্যভাবে তীক্ষ্ণ এবং নিম্ন-ফ্রিকোয়েন্সি বিকল্পগুলির তুলনায় আরও জরুরি, যা বহু-টোন সিস্টেমে সতর্কতা পার্থক্যকে সহায়তা করতে পারে।
একটি 11.0 মিমি ব্যাস এবং 0.18 মিমি মোট বেধ এই উপাদানটিকে যান্ত্রিকভাবে FT‑11T‑7.8A1 এর সাথে বিনিময়যোগ্য করে তোলে, PCB ল্যান্ড প্যাটার্ন বা ঘের পরিবর্তন না করে A/B ফ্রিকোয়েন্সি মূল্যায়ন সক্ষম করে।
120Hz-এ 12000pF-এর নামমাত্র ক্যাপাসিট্যান্স একটি উচ্চ ক্যাপাসিটিভ লোড প্রদান করে যা ড্রাইভ ভোল্টেজের প্রয়োজনীয়তা হ্রাস করে, যা স্থান-সীমাবদ্ধ ব্যাটারি-চালিত মডিউলগুলিতে সরাসরি 3.3V MCU PWM সম্ভবপর করে তোলে।
8.0mm এর একটি সক্রিয় ইলেক্ট্রোড ব্যাস, 7.8kHz মডেলে ব্যবহৃত 9.0mm থেকে হ্রাস করা, উচ্চতর অনুরণনে ইলেক্ট্রোমেকানিকাল কাপলিং উন্নত করতে বৈদ্যুতিক ক্ষেত্রকে কেন্দ্রীভূত করে।
ফায়ার করা সিলভার ইলেক্ট্রোড সহ ব্রাস সাবস্ট্রেটটি FT-11T সিরিজের বাকি অংশের মতো একই তাপ পরিবাহিতা এবং সোল্ডারেবিলিটি মান বজায় রাখে, যা অনুমানযোগ্য সমাবেশ আচরণ নিশ্চিত করে।
≤500Ω-এর সমতুল্য প্রতিরোধ উচ্চ-Q LC অনুরণিত বুস্ট সার্কিট সমর্থন করে, যা 75dB-এর উপরে শব্দ চাপের মাত্রা ন্যূনতম ড্রাইভ শক্তি থেকে অর্জন করতে দেয়।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক সিরামিক উপাদান | — |
| মডেল | FT-11T-9.0A1 | — |
| অনুরণিত ফ্রিকোয়েন্সি | 9.0 ± 1.0 kHz | ফ্রি-এয়ার, 25 ℃ |
| ফ্রিকোয়েন্সি সহনশীলতা | ±11.1% | ব্যাচের ধারাবাহিকতা |
| ফ্রি ক্যাপাসিট্যান্স | 12000 ± 30% pF | 120 Hz, 1Vrms, 25 ℃ এ |
| সমতুল্য প্রতিরোধ | ≤ 500 Ω | অনুরণিত ফ্রিকোয়েন্সি এ |
| অস্তরক ক্ষতি (tanδ) | ≤ 5% | 120 Hz এ, 1Vrms |
| সাবস্ট্রেট উপাদান | পিতল | — |

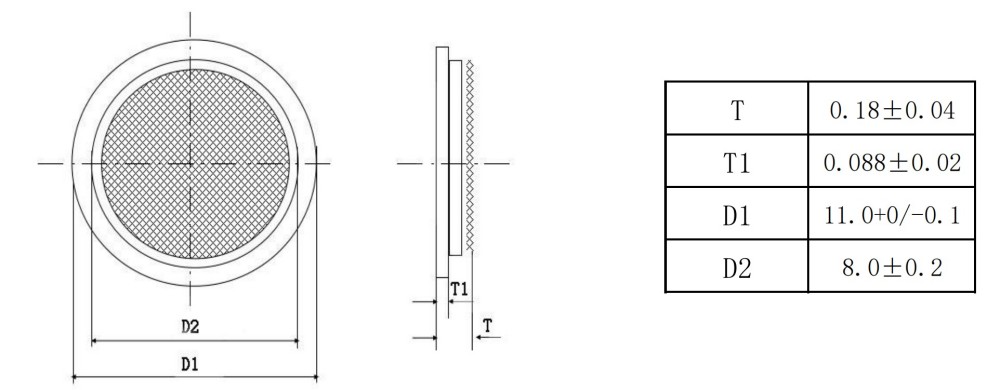

| সিরামিক ডিস্ক ব্যাস (D1) | 11.0 +0 / -0.1 মিমি | — |
| সক্রিয় ইলেকট্রোড ব্যাস (D2) | 8.0 ± 0.2 মিমি | — |
| মোট পুরুত্ব (T) | 0.18 ± 0.04 মিমি | সিরামিক + সাবস্ট্রেট |
| সিরামিক পুরুত্ব (T1) | 0.088 ± 0.02 মিমি | PZT স্তর |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| ইলেকট্রোড উপাদান | সিলভার (মান) | ফায়ার করা সিলভার পেস্ট |
| অন্তরণ প্রতিরোধের | ≥ 100 MΩ (সাধারণ) | 100VDC এ, 25 ℃ |
মাল্টি-টোন পরিধানযোগ্য ডিভাইস, যেমন ফিটনেস ট্র্যাকার এবং স্মার্টওয়াচ, যেখানে 9.0kHz টোন নিম্ন-ফ্রিকোয়েন্সি বুজারের পাশাপাশি অগ্রাধিকার বিজ্ঞপ্তিগুলির জন্য একটি স্বতন্ত্র উচ্চ-ফ্রিকোয়েন্সি সতর্কতা হিসাবে কাজ করে।
পোর্টেবল মেডিকেল ডায়াগনস্টিক যন্ত্র যা টোনাল হায়ারার্কি থেকে উপকৃত হয়, একই PCB-তে গুরুত্বপূর্ণ অ্যালার্মের জন্য 9.0kHz এবং তথ্যগত সংকেতের জন্য 7.8kHz ব্যবহার করে।
দরজা/উইন্ডো সেন্সর এবং ওয়াটার লিক ডিটেক্টর সহ উচ্চ ঘনত্বের IoT সেন্সর নোড, যেখানে 9.0kHz ফান্ডামেন্টাল 2.4GHz ওয়্যারলেস হারমোনিক্সের সাথে অ্যাকোস্টিক হস্তক্ষেপ কমাতে সাহায্য করে।
ইন্ডাস্ট্রিয়াল এইচএমআই টাচ প্যানেল যা অপারেটরের প্রতিক্রিয়ার জন্য দ্বৈত ফ্রিকোয়েন্সি নিয়োগ করে, উদাহরণস্বরূপ একটি 7.8kHz নিশ্চিতকরণ বীপ এবং 9.0kHz এরর অ্যালার্ম অভিন্ন যান্ত্রিক পায়ের ছাপ থেকে তৈরি।
মাইক্রোওয়েভ ওভেন, ওয়াশিং মেশিন এবং রেফ্রিজারেটরে কনজিউমার অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড, যেখানে উচ্চতর পিচ রান্নাঘরের পরিবেশের শব্দকে আরও কার্যকরভাবে প্রবেশ করে।
শিক্ষামূলক এবং খেলনা ইলেকট্রনিক্স যার জন্য বাদ্যযন্ত্রের কী প্রতিক্রিয়া বা ইন্টারেক্টিভ শেখার প্রতিক্রিয়ার জন্য একটি সাধারণ উচ্চ-নোট টোন প্রয়োজন।
| ডিজাইন লক্ষ্য | FT-11T-9.0A1 সুবিধা |
| একটি যান্ত্রিক পুনরায় নকশা ছাড়া একটি দ্বিতীয় স্বন যোগ করুন | উপাদানটি 7.8kHz ভেরিয়েন্টের সাথে তার 11.0×0.18 মিমি খাম ভাগ করে, তাই একই ল্যান্ড প্যাটার্ন এবং গহ্বর উভয় ফ্রিকোয়েন্সির জন্য ব্যবহার করা যেতে পারে। |
| একটি crisper, আরো জরুরী উপলব্ধিগত মান অর্জন | 9.0kHz অনুরণন একটি তীক্ষ্ণ টোন তৈরি করে যা সহজেই নিম্ন-ফ্রিকোয়েন্সি হাম থেকে আলাদা করা যায়, এটি ত্রুটি এবং অগ্রাধিকার সতর্কতার জন্য উপযুক্ত করে তোলে। |
| আরএফ সিস্টেমের সাথে ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করুন | মৌলিক এবং এর নিম্ন-অর্ডার হারমোনিক্স সাধারণ আইএসএম ব্যান্ডের নিচে বসে আছে; প্রকৃত EMC কর্মক্ষমতা ড্রাইভ সার্কিট লেআউটের উপর নির্ভর করে, কিন্তু ফ্রিকোয়েন্সি পছন্দ সহজাতভাবে সৌম্য। |
| উচ্চতর অনুরণনে দক্ষ সংযোগ বজায় রাখুন | 8.0mm সক্রিয় ইলেক্ট্রোড 9.0kHz মোডের জন্য অপ্টিমাইজ করা হয়েছে, বর্ধিত ফ্রিকোয়েন্সি সত্ত্বেও কাপলিং সহগ উচ্চ রাখতে বৈদ্যুতিক ক্ষেত্রেকে কেন্দ্রীভূত করে। |
| দ্বৈত-ফ্রিকোয়েন্সি BOM ব্যবস্থাপনাকে সরল করুন | 7.8kHz এবং 9.0kHz উভয় মডেলই একই ক্যাপাসিট্যান্স এবং রেজিস্ট্যান্স স্পেসিফিকেশন শেয়ার করে, যার ফলে একটি একক LC বুস্ট ইনডাক্টর মান ছোটখাট টিউনিং সমন্বয়ের সাথে ব্যবহার করা যায়। |
| অতি-পাতলা সমাবেশগুলির মধ্যে ফিট করুন | 0.18 মিমি প্রোফাইল, একটি 0.5 মিমি ব্রাস সাবস্ট্রেটের সাথে মিলিত, সম্পূর্ণ অ্যাকোস্টিক স্ট্যাকটিকে 1 মিমি উচ্চতার নিচে থাকতে দেয়। |
MEIDI ইন্টেলিজেন্ট টেকনোলজি 2011 সাল থেকে পাইজোইলেকট্রিক সিরামিক উপাদান তৈরি করছে। কোম্পানিটি চীনের জিয়াংসুতে একটি উল্লম্বভাবে সমন্বিত সুবিধা পরিচালনা করে, যেখানে সিরামিক পাউডার প্রক্রিয়াকরণ, টেপ ঢালাই, ইলেক্ট্রোড স্ক্রিন প্রিন্টিং, উচ্চ-তাপমাত্রা সিন্টারিং এবং পোলারাইজেশন সবই ঘরের মধ্যে সম্পন্ন হয়। এই ইন্টিগ্রেশন, একটি ISO9001-প্রত্যয়িত মানের সিস্টেমের সাথে মিলিত, শিপ করা প্রতিটি উপাদানের জন্য পুনরাবৃত্তিযোগ্য বৈদ্যুতিক বৈশিষ্ট্য এবং সম্পূর্ণ ব্যাচ ট্রেসেবিলিটি নিশ্চিত করে।
11mm ব্রাস পাইজো সিরামিক উপাদানটি FT‑11T‑7.8A1-এর মতো একই উৎপাদন প্ল্যাটফর্মে তৈরি করা হয়েছে, পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণগুলি 9.0kHz লক্ষ্যের জন্য তৈরি করা হয়েছে৷ প্রতিটি প্রোডাকশন লট একটি মুক্ত-বায়ু প্রতিবন্ধক বিশ্লেষকের 100% অনুরণিত ফ্রিকোয়েন্সি পরীক্ষা করা হয় এবং 9.0±1.0kHz উইন্ডোর বাইরের ইউনিটগুলি প্রত্যাখ্যান করা হয়। ক্যাপাসিট্যান্স 120Hz এবং 1Vrms এ স্ক্রীন করা হয়, সমতুল্য রেজিস্ট্যান্স ≤500Ω এ যাচাই করা হয় এবং ডাইইলেক্ট্রিক লস 5% এর নিচে রাখা হয়। ডাইমেনশনাল চেক সিরামিক ব্যাস, ইলেক্ট্রোড ব্যাস এবং মোট বেধ আবরণ. 48 ঘন্টার জন্য +70 ডিগ্রি সেলসিয়াসে তাপীয় বার্ধক্য মেরুকরণের স্থায়িত্ব নিশ্চিত করে এবং J‑STD-002 প্রতি সোল্ডারযোগ্যতা যাচাই করা হয়। সাবস্ট্রেট প্রান্তে খোদাই করা অনেক কোড প্রতিটি ইউনিটকে তার প্রেসিং ব্যাচ, সিন্টারিং প্রোফাইল এবং পরীক্ষার রেকর্ডের সাথে সংযুক্ত করে, যা দশ বছরের জন্য সংরক্ষণাগারভুক্ত করা হয়।
1. আমি কি FT‑11T‑9.0A1 সরাসরি 7.8kHz সংস্করণের জন্য ডিজাইন করা বোর্ডে ড্রপ করতে পারি?
যান্ত্রিকভাবে, হ্যাঁ। উভয় উপাদানেরই 11.0 মিমি ব্যাস এবং 0.18 মিমি পুরুত্ব একই, তাই কোন PCB বা হাউজিং পরিবর্তনের প্রয়োজন নেই। বৈদ্যুতিকভাবে, ড্রাইভ সার্কিট পুনরায় চালু করা উচিত। যদি আপনার বিদ্যমান নকশা 7.8kHz-এর জন্য অপ্টিমাইজ করা একটি 6.8mH ইন্ডাক্টর ব্যবহার করে, তাহলে 4.7mH এর কাছাকাছি একটি মান 9.0kHz অনুরণনের সাথে আরও ভালভাবে মিলবে; বিকল্পভাবে, সমান্তরাল টিউনিং ক্যাপাসিটর 330pF থেকে 220pF-এ হ্রাস করা যেতে পারে। রিটিউনিং ছাড়া, শব্দ চাপের মাত্রা 8-12dB কমে যেতে পারে।
2. কেন সক্রিয় ইলেক্ট্রোড 7.8kHz মডেলের চেয়ে ছোট?
8.0 মিমি ইলেক্ট্রোড (FT‑11T‑7.8A1-এ 9.0 মিমি-এর সাথে তুলনা করা হয়) উচ্চতর অনুরণনের জন্য ইলেক্ট্রোমেকানিক্যাল কাপলিংকে অপ্টিমাইজ করে। সিরামিক ভলিউমের তুলনায় একটি ছোট ইলেক্ট্রোড এলাকা বৈদ্যুতিক ক্ষেত্রের অভিন্নতাকে উন্নত করে এবং রেডিয়াল মোডের হস্তক্ষেপ কমায়, উচ্চতর ফ্রিকোয়েন্সি সত্ত্বেও উপাদানটিকে তুলনামূলক অ্যাকোস্টিক আউটপুট বজায় রাখতে সাহায্য করে।
3. 9.0kHz এ অপারেটিং কি ওয়্যারলেস IoT ডিভাইসের জন্য EMC সমস্যা তৈরি করে?
মৌলিক এবং এর লো-অর্ডার হারমোনিক্স সাধারণ RF ব্যান্ডের চেয়ে অনেক নিচে, তাই ফ্রিকোয়েন্সি নিজেই হস্তক্ষেপের সরাসরি উৎস নয়। যাইহোক, একটি বর্গাকার-তরঙ্গ PWM ড্রাইভের দ্রুত সুইচিং প্রান্তগুলি ব্রডব্যান্ড শব্দ তৈরি করতে পারে। স্ট্যান্ডার্ড EMC অনুশীলনগুলি, যেমন উপাদান জুড়ে একটি সিরামিক ডিকপলিং ক্যাপাসিটর স্থাপন এবং প্রান্তগুলিকে ধীর করার জন্য ড্রাইভার আউটপুটে একটি সিরিজ প্রতিরোধক যোগ করার পরামর্শ দেওয়া হয়। প্রাক-সম্মতি পরীক্ষার সময় ড্রাইভ সার্কিটের চারপাশে একটি কাছাকাছি-ক্ষেত্র অনুসন্ধান স্ক্যান FCC বা CE শংসাপত্রের জন্য একটি বিচক্ষণ পদক্ষেপ।
4. কিভাবে 9.0kHz টোন 7.8kHz-এর সাথে বিষয়গতভাবে তুলনা করে?
অনুভূত জোরে পার্থক্য ন্যূনতম। 9.0kHz টোনটিকে সাধারণত তীক্ষ্ণ এবং আরও মনোযোগ আকর্ষণকারী হিসাবে বর্ণনা করা হয়, যা অ্যালার্মের জন্য দরকারী হতে পারে, যখন 7.8kHz টোন কিছুটা নরম এবং কম অনুপ্রবেশকারী। কম ফ্রিকোয়েন্সি শব্দ দ্বারা প্রভাবিত পরিবেশে, 9.0kHz কিছুটা ভাল শ্রবণযোগ্যতা দিতে পারে।
5. এই উপাদানটি কি সুর বা একাধিক ফ্রিকোয়েন্সি বাজানোর জন্য উপযুক্ত?
11mm ব্রাস পাইজো সিরামিক এলিমেন্ট হল একটি ন্যারোব্যান্ড রেজোন্যান্ট ডিভাইস এবং এর আউটপুট উল্লেখযোগ্যভাবে কমে যায় যখন রেজোন্যান্স বন্ধ থাকে। একটি 9.0kHz ক্যারিয়ারের অন-অফ কীিং ব্যবহার করে সহজ বীপ প্যাটার্নগুলি অর্জনযোগ্য, কিন্তু সামঞ্জস্যপূর্ণ ভলিউম সহ মিউজিক্যাল নোটের একটি পরিসর তৈরি করা বাস্তব নয়৷ মেলোডিক অ্যাপ্লিকেশনের জন্য, একটি বিস্তৃত ফ্রিকোয়েন্সি প্রতিক্রিয়া সহ একটি পাইজোইলেকট্রিক সাউন্ডার বা একটি ক্ষুদ্র গতিশীল স্পিকার একটি ভাল পছন্দ হবে।
PCB ইন্টিগ্রেশন নির্দেশিকা, ক্যাভিটি ডিজাইনের সুপারিশ, 9.0kHz এর জন্য LC বুস্ট সার্কিট টিউনিং, ডুয়াল-ফ্রিকোয়েন্সি বাস্তবায়ন পরামর্শ বা ভলিউম মূল্যের জন্য, যোগাযোগ ফর্মের মাধ্যমে আপনার প্রয়োজনীয়তাগুলি জমা দিন৷ MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাধারণত এক ব্যবসায়িক দিনের মধ্যে প্রযুক্তিগত ডকুমেন্টেশন, সিমুলেশন মডেল এবং নমুনা মূল্যায়ন ইউনিট পৃথক পরীক্ষার ডেটা সহ সাড়া দেয়।
