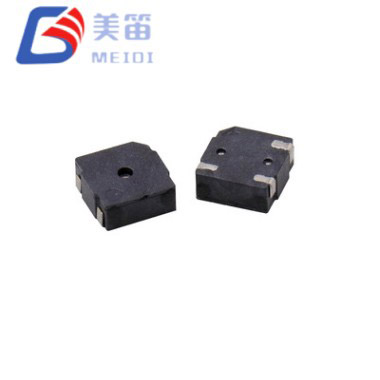

5*5*2 মিমি সারফেস মাউন্ট ম্যাগনেটিক প্যাসিভ বুজার হল একটি সারফেস-মাউন্ট ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার যা একটি কম্প্যাক্ট 5.0 × 5.0 মিমি ফুটপ্রিন্টকে একটি কেন্দ্র-গর্ত শাব্দ পোর্টের সাথে একত্রিত করে। এই প্রতিসম ওপেনিংটি কম্পোনেন্টের চারপাশে আরও সমানভাবে শব্দ বিকিরণ করতে সাহায্য করে, যার ফলে অনুভূত লাউডনেস শেষ ডিভাইসের অভিযোজনের উপর কম নির্ভরশীল হয়। বৈদ্যুতিক বৈশিষ্ট্যগুলি অফসেট-হোল MLT-5020-এর সাথে অভিন্ন: একটি 12Ω কয়েল যা অনেকগুলি 3.3V মাইক্রোকন্ট্রোলার পিন থেকে সরাসরি চালিত হতে পারে, 3.0V এর একটি রেটেড ভোল্টেজ এবং 4000Hz এর একটি অনুরণিত ফ্রিকোয়েন্সি। 2.0mm উচ্চতা এবং 0.1g ভর সহ, অংশটি আদর্শ বাছাই-এবং-স্থান সরঞ্জাম এবং রিফ্লো সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ।
সেন্টার-হোল এবং অফসেট-হোল কনফিগারেশনের মধ্যে পছন্দ হল প্রাথমিকভাবে একটি অ্যাকোস্টিক। যখন বুজারটি একটি গ্রিলের পিছনে মাউন্ট করা হয় যা উপাদানটির কেন্দ্রের সাথে সারিবদ্ধ থাকে, বা যখন ডিভাইসটি একাধিক অভিযোজনে ব্যবহার করা যেতে পারে, তখন MLT-5020H-এর প্রতিসম নির্গমন প্যাটার্ন আরও সামঞ্জস্যপূর্ণ সতর্কতা প্রদান করতে পারে। MEIDI একই স্বয়ংক্রিয় উত্পাদন লাইনে উভয় রূপই তৈরি করে, অভিন্ন নির্ভরযোগ্যতা পরীক্ষা এবং সনাক্তযোগ্যতা সহ, তাই সিদ্ধান্তটি সম্পূর্ণরূপে অ্যাপ্লিকেশনের শব্দ-ক্ষেত্রের প্রয়োজনীয়তার উপর ভিত্তি করে করা যেতে পারে।
একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক ট্রান্সডুসার হিসাবে, 5*5*2 মিমি সারফেস মাউন্ট ম্যাগনেটিক প্যাসিভ বুজার শব্দ উৎপন্ন করার জন্য একটি বাহ্যিক AC সংকেত প্রয়োজন। একটি 4000Hz বর্গাকার তরঙ্গ রেট করা ভোল্টেজে 50% ডিউটি চক্রের সাথে নির্দিষ্ট আউটপুট তৈরি করবে। 12Ω কয়েল প্রতিরোধের মানে হল যে অনেক 3.3V মাইক্রোকন্ট্রোলার আলাদা ট্রানজিস্টর ছাড়াই বুজার চালাতে পারে, যদিও একটি সাধারণ NPN বাফার একটি নিরাপদ বিকল্প থেকে যায় যখন GPIO বর্তমান ক্ষমতা নিশ্চিত করা হয় না। 2V থেকে 4V অপারেটিং উইন্ডোটি একক-কোষ লিথিয়াম ব্যাটারি, মুদ্রা কোষ এবং নিয়ন্ত্রিত লজিক সরবরাহকে কভার করে।
কেন্দ্র-গর্ত খোলার স্থানটি আবাসনের জ্যামিতিক কেন্দ্রে অবস্থিত। এই বিন্যাসটি একটি অফসেট পোর্টের তুলনায় সামনের গোলার্ধে আরও অভিন্ন শব্দ ক্ষেত্র তৈরি করে, যেখানে শ্রোতা গর্ত অক্ষ থেকে দূরে অবস্থান করলে স্তরটি লক্ষণীয়ভাবে হ্রাস পেতে পারে। একটি হ্যান্ডহেল্ড স্ক্যানার, একটি পরিধানযোগ্য মনিটর বা একটি প্রাচীর-মাউন্ট করা প্যানেলের জন্য যা বিভিন্ন কোণ থেকে যোগাযোগ করা যেতে পারে, এই বৈশিষ্ট্যটি একটি দরকারী পার্থক্যকারী হতে পারে। গ্যারান্টিযুক্ত সর্বনিম্ন শব্দ চাপ 10cm এ 80dB, এবং নমুনা ব্যাচে উৎপাদন পরিমাপ সাধারণত মধ্য-80dB পরিসরে মান দেখায়।

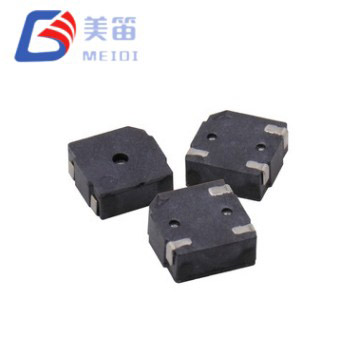

বুজারটি 330 মিমি রিলে সরবরাহ করা হয় প্রতি রিলে 2500 টুকরা, উচ্চ-গতির SMT বসানোর জন্য প্রস্তুত। কালো LCP বডি একাধিক রিফ্লো চক্র এবং নীচের নির্ভরযোগ্যতা বিভাগে বর্ণিত তাপীয় এবং যান্ত্রিক চাপ সহ্য করতে প্রমাণিত হয়েছে।

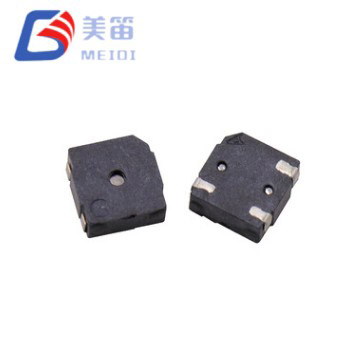

সাউন্ড পোর্টটি হাউজিংয়ের কেন্দ্রে অবস্থিত যাতে মাউন্টিং ওরিয়েন্টেশন দ্বারা অ্যাকোস্টিক আউটপুট কম প্রভাবিত হয়, যা চূড়ান্ত ডিভাইসটিকে বিভিন্ন অবস্থানে রাখা বা ইনস্টল করার সময় সহায়ক।
12Ω এর একটি কয়েল রেজিস্ট্যান্স বুজারটিকে একটি 3.3V GPIO পিনের সাথে সরাসরি সংযুক্ত করতে দেয় যা 100mA পর্যন্ত উৎস হতে পারে, অনেক ডিজাইনে একটি বহিরাগত ড্রাইভার ট্রানজিস্টরের প্রয়োজনীয়তা দূর করে।
2V থেকে 4V অপারেটিং ভোল্টেজ পরিসীমা অতিরিক্ত নিয়ন্ত্রণ ছাড়াই লিথিয়াম-আয়ন কোষ, মুদ্রা কোষ এবং স্ট্যান্ডার্ড 3.3V রেলগুলির সাথে সামঞ্জস্যপূর্ণতা প্রদান করে৷
5.0 মিমি বর্গক্ষেত্র এবং 2.0 মিমি উচ্চতায়, প্যাকেজটি একই PCB এলাকার মধ্যে অন্যান্য ক্ষুদ্র ক্ষুদ্র SMD বাজারের মতো ফিট করে, যখন কমপক্ষে 80dB রেটেড সাউন্ড প্রেসার প্রদান করে।
অনুরণিত ফ্রিকোয়েন্সি 4000Hz-এ ±300Hz সহনশীলতার সাথে নির্দিষ্ট করা হয়, মানুষের শ্রবণশক্তির সবচেয়ে সংবেদনশীল অঞ্চলে স্বর স্থাপন করে।

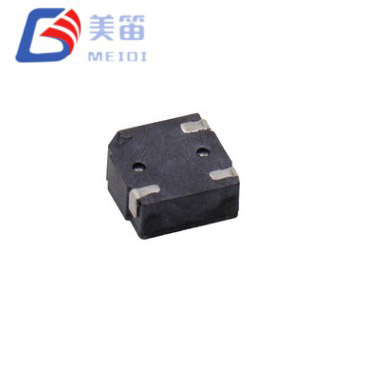

কালো LCP হাউজিং সীসা-মুক্ত রিফ্লো সোল্ডারিংয়ের জন্য ডিজাইন করা হয়েছে এবং দ্বি-পার্শ্বযুক্ত PCB সমাবেশের তাপীয় প্রোফাইল সহ্য করতে পারে।
প্রতি রিলে 2500 ইউনিট সহ টেপ-এবং-রিল প্যাকেজিং স্বয়ংক্রিয় বসানো সমর্থন করে এবং উচ্চ-ভলিউম লাইনে পরিবর্তনের সময়কে কমিয়ে দেয়।

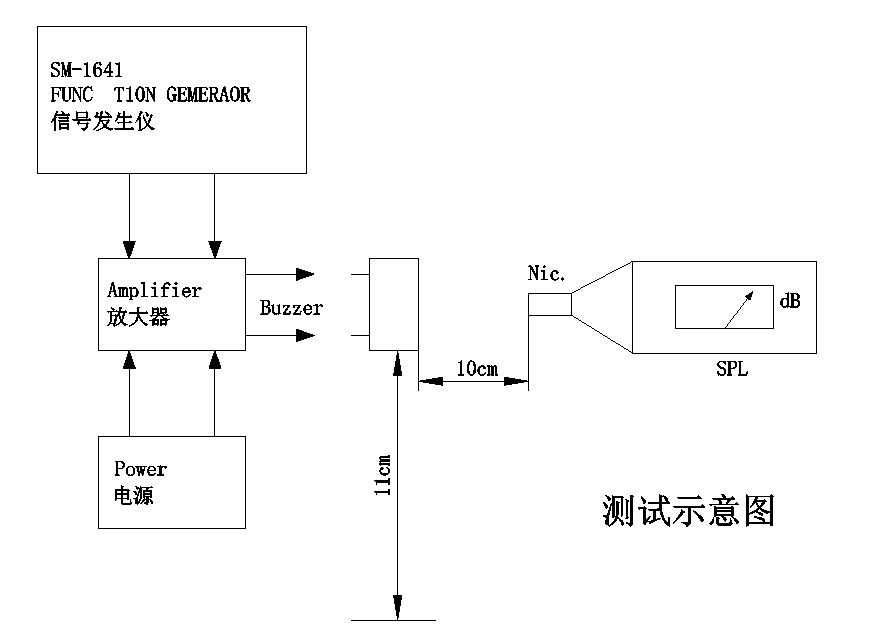

| প্যারামিটার | মান |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার |
| রেটেড ভোল্টেজ | 3.0 V (o-p) |
| অপারেটিং ভোল্টেজ | 2 - 4 V (o-p) |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 80 ডিবি |
| অপারেটিং বর্তমান | ≤ 100 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 300 Hz |
| কুণ্ডলী প্রতিরোধ | 12 ± 3 Ω |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C |

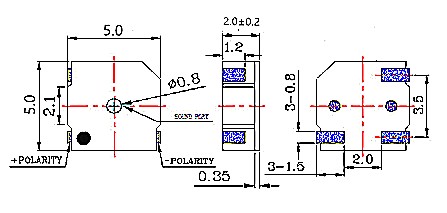

| মাত্রা (L × W × H) | 5.0 × 5.0 × 2.0 মিমি |
| ওজন | 0.1 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি |
| প্যাকেজিং | টেপ এবং রিল; 2500 পিসি প্রতি 330 মিমি রিল |
| সোল্ডারিং পদ্ধতি (প্রস্তাবিত) | রিফ্লো: 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড |
অনুসৃত অ্যাপ্লিকেশন পরামর্শগুলি উপাদানটির বৈদ্যুতিক এবং যান্ত্রিক বৈশিষ্ট্য থেকে প্রাপ্ত। এগুলি প্রাসঙ্গিক মানগুলির বিপরীতে শেষ-পণ্য যাচাইকরণের বিকল্প নয়৷
হ্যান্ডহেল্ড ইন্ডাস্ট্রিয়াল টার্মিনাল যেমন বারকোড স্ক্যানার এবং RFID রিডার, যেখানে ডিভাইসটি প্রায়শই ব্যবহারের সময় ঘোরানো হয় এবং অভিযোজন নির্বিশেষে বুজারটি অবশ্যই শ্রবণযোগ্য থাকবে।
মেডিকেল পরিধানযোগ্য এবং বহনযোগ্য ডায়াগনস্টিক সরঞ্জাম যার জন্য ইনসুলিন পাম্প, রোগীর মনিটর এবং অ্যাম্বুল্যারি রেকর্ডার সহ অনুমানযোগ্য শব্দ বিতরণ সহ একটি কমপ্যাক্ট সতর্কতা উত্স প্রয়োজন।
স্মার্ট হোম প্যানেল এবং প্রাচীর-মাউন্ট করা কন্ট্রোলার যার সামনের দিকের গ্রিল স্বাভাবিকভাবে কেন্দ্র-গর্ত নির্গমন প্যাটার্নের সাথে সারিবদ্ধ করে, যা রুম জুড়ে একটি সুষম সতর্কতা দেয়।
স্বয়ংচালিত কেবিন ইলেকট্রনিক্স, যার মধ্যে সিট-বেল্ট অনুস্মারক এবং দরজা-আজার চাইমস, যেখানে বুজারটিকে একটি ছোট অ্যাপারচারের পিছনে রাখা যেতে পারে এবং প্রতিসম আউটপুট সামঞ্জস্যপূর্ণ ভলিউম বজায় রাখতে সহায়তা করে।
IoT গেটওয়ে নোড এবং সেন্সর হাব যেগুলির একটি খুব ছোট পদচিহ্নে একটি শ্রবণযোগ্য অবস্থা নির্দেশক প্রয়োজন; 2V থেকে 4V সাপ্লাই রেঞ্জ সাধারণ ব্যাটারি এবং এনার্জি-হার্ভেস্টিং পাওয়ার আর্কিটেকচারের সাথে মেলে।
পাওয়ার ব্যাঙ্ক, ব্লুটুথ ট্র্যাকার এবং চার্জিং কেসগুলির মতো গ্রাহক আনুষাঙ্গিকগুলি, যেখানে বাজারটি একটি স্থান-সীমাবদ্ধ প্লাস্টিকের ঘেরে পাওয়ার-অন এবং কম-ব্যাটারি সতর্কতা প্রদান করে।
5*5*2mm সারফেস মাউন্ট ম্যাগনেটিক প্যাসিভ বুজারটি মূলত একটি ভিন্ন অ্যাকোস্টিক পোর্ট জ্যামিতি সহ MLT-5020। বৈদ্যুতিক এবং যান্ত্রিকভাবে, দুটি অংশ বিনিময়যোগ্য। সেন্টার-হোল ডিজাইনের সুবিধা হল আরও অভিন্ন রেডিয়েশন প্যাটার্ন: পরীক্ষায়, বুজার এবং পরিমাপ মাইক্রোফোনের মধ্যে কোণের সাথে শব্দের চাপের মাত্রা কম পরিবর্তিত হয়। এটি একটি সুবিধা হতে পারে যখন ডিভাইসের একটি নির্দিষ্ট শোনার অবস্থান থাকে না বা যখন একাধিক ব্যবহারকারীকে বিভিন্ন দিক থেকে সতর্কতা শুনতে হয়।
5.0 মিমি বর্গ পদচিহ্ন এবং 2.0 মিমি উচ্চতা MLT-5020H-কে স্থান-সীমিত PCB-এর জন্য একটি ব্যবহারিক পছন্দ করে তোলে। 12Ω কয়েল ড্রাইভের প্রয়োজনীয়তাগুলিকে সহজ রাখে, এবং LCP হাউজিং নীচের বিস্তারিত সম্পূর্ণ নির্ভরযোগ্যতা প্রোগ্রামের মাধ্যমে যোগ্যতা অর্জন করেছে। যে প্রকল্পগুলি ইতিমধ্যেই MLT-5020 ব্যবহার করছে কিন্তু একটি কেন্দ্র পোর্টের অ্যাকোস্টিক প্রভাব মূল্যায়ন করতে চায়, তাদের জন্য পরিবর্তনটি কোনো বোর্ড পুনরায় নকশা ছাড়াই করা যেতে পারে।
MEIDI ইন্টেলিজেন্ট টেকনোলজি 2011 সাল থেকে ইলেক্ট্রোম্যাগনেটিক এবং পিজোইলেকট্রিক অ্যাকোস্টিক উপাদান তৈরি করছে৷ কোম্পানিটি চীনের জিয়াংসুতে একটি উল্লম্বভাবে সমন্বিত সুবিধা পরিচালনা করে, যেখানে LCP মোল্ডিং, নির্ভুল কয়েল উইন্ডিং, SMD সমাবেশ এবং ইনলাইন অ্যাকোস্টিক টেস্টিং রয়েছে৷ ISO 9001 সার্টিফিকেশন এবং একটি নিবেদিত নির্ভরযোগ্যতা পরীক্ষাগার সামঞ্জস্যপূর্ণ মানের জন্য কাঠামো প্রদান করে এবং সমস্ত চালানের জন্য ব্যাচ-লেভেল ট্রেসেবিলিটি বজায় রাখা হয়।
MLT-5020H একই স্বয়ংক্রিয় লাইনে তৈরি করা হয় যা MEIDI-এর স্বয়ংচালিত এবং শিল্প গ্রাহকদের সরবরাহ করে। প্রতিটি উত্পাদন ব্যাচ পণ্যের স্পেসিফিকেশনে নির্ধারিত নির্ভরযোগ্যতা যাচাইকরণ প্রোগ্রামের অধীন। ক্লাইমেটিক স্ট্রেস স্ক্রীনিং এর মধ্যে রয়েছে +80°C তাপমাত্রায় 48 ঘন্টা, −30°C তাপমাত্রায় 48 ঘন্টা, এবং 30‑মিনিটের বাস সহ এই চরমগুলির মধ্যে পাঁচটি তাপীয় শক চক্র। যান্ত্রিক সহনশীলতা তিনটি অক্ষে 1.0 মিমি প্রশস্ততায় 10Hz থেকে 55Hz পর্যন্ত কম্পন এবং একটি শক্ত কাঠের পৃষ্ঠে তিনটি 75cm ড্রপ দ্বারা পরীক্ষা করা হয়। আর্দ্রতা প্রতিরোধের 50°C এবং 90-95% আপেক্ষিক আর্দ্রতার 48-ঘন্টা এক্সপোজার দ্বারা নিশ্চিত করা হয়, তারপরে 2-ঘন্টা পুনরুদ্ধার হয়। সোল্ডারিং অখণ্ডতা একটি 250°C সোল্ডার তাপ পরীক্ষা এবং সম্পূর্ণ রিফ্লো প্রোফাইল বৈধতার মাধ্যমে যাচাই করা হয়।

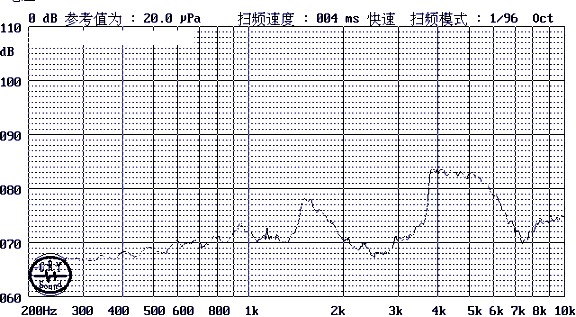

MLT-5020H-এর জন্য উত্পাদনের নমুনা পরিমাপ সাধারণত 84.5dB এবং 87.5dB এর মধ্যে শব্দ চাপ দেখায়, বর্তমান মান 85.4mA এবং 88.1mA এর মধ্যে থাকে। এই পরিসংখ্যানগুলি মানক উৎপাদনের প্রতিনিধি এবং গ্রাহকদের জন্য উপলব্ধ ব্যাচ পরীক্ষার রিপোর্টে নথিভুক্ত করা হয়। গ্যারান্টিযুক্ত সীমা সর্বনিম্ন 80dB এবং সর্বাধিক 100mA-তে থাকবে।
1. MLT-5020H কীভাবে MLT-5020 থেকে আলাদা?
শুধুমাত্র পার্থক্য শব্দ আউটলেট অবস্থান. MLT-5020H-এর একটি কেন্দ্র-গর্ত রয়েছে, যখন MLT-5020-এর একটি অফসেট ছিদ্র রয়েছে। সমস্ত বৈদ্যুতিক পরামিতি, মাত্রা এবং সোল্ডারিং বৈশিষ্ট্য একই। পছন্দটি নির্ভর করে একটি প্রতিসম বিকিরণ প্যাটার্ন প্রয়োগের জন্য উপকারী কিনা।
2. এই বুজার কি স্ট্যান্ডার্ড পিক-এন্ড-প্লেস মেশিন দ্বারা স্থাপন করা যেতে পারে?
হ্যাঁ। এটি প্রতি 330 মিমি রিলে 2500 টুকরা সহ টেপ-এবং-রিল বিন্যাসে সরবরাহ করা হয়। ফ্ল্যাট টপ সারফেস এবং 5.0 মিমি স্কয়ার বডি স্ট্যান্ডার্ড এসএমটি অগ্রভাগ এবং ভিশন অ্যালাইনমেন্ট সিস্টেমের জন্য উপযুক্ত।
3. কোন ড্রাইভ সংকেত সুপারিশ করা হয়?

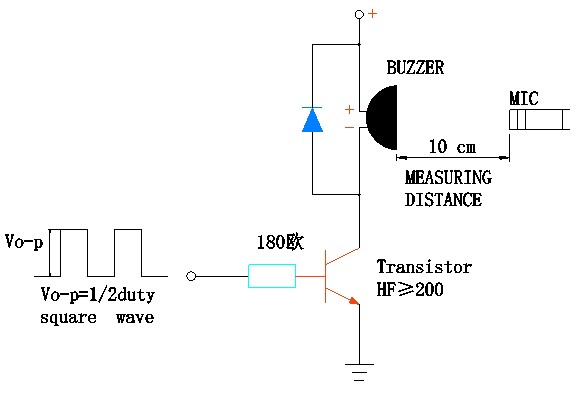

একটি 4000Hz স্কয়ার ওয়েভ 3.0V পিক-টু-পিক, 50% ডিউটি চক্র। যেহেতু কয়েলটি 12Ω, একটি 3.3V MCU পিন যা 100mA সরবরাহ করতে পারে তা সরাসরি বুজারটি চালাতে পারে। পিন কারেন্ট কম হলে, বেস রেসিস্টর সহ একটি NPN ট্রানজিস্টর একটি শক্তিশালী বিকল্প প্রদান করে। ড্রাইভারকে রক্ষা করার জন্য কয়েল জুড়ে একটি ছোট ফ্লাইব্যাক ডায়োড সুপারিশ করা হয়।
4. অফসেট-হোল বুজারের তুলনায় সেন্টার-হোল ডিজাইন কি ফ্রিকোয়েন্সি বা SPL কে প্রভাবিত করে?
অনুরণিত ফ্রিকোয়েন্সি এবং রেট করা SPL অভিন্ন। কেন্দ্রের গর্তের সুবিধা হল আরও অভিন্ন শব্দ ক্ষেত্র: পরিমাপের কোণ পরিবর্তিত হওয়ার সাথে সাথে শব্দ চাপের মাত্রা কম পরিবর্তিত হয়। এটি বিশেষভাবে উপযোগী যখন ডিভাইসের অভিযোজন স্থির করা হয় না।
5. MLT-5020H কি 4kHz ছাড়া অন্য ফ্রিকোয়েন্সিতে চালিত হতে পারে?
এটি ফ্রিকোয়েন্সির একটি পরিসরে ড্রাইভ সংকেতগুলিতে সাড়া দেবে, তবে সর্বাধিক আউটপুট 4000±300Hz এর যান্ত্রিক অনুরণনে ঘটে। এই ব্যান্ডের বাইরে গাড়ি চালালে শব্দের মাত্রা কমে যাবে। যে অ্যাপ্লিকেশনগুলির জন্য একটি পরিবর্তনশীল স্বর প্রয়োজন, অনুরণিত বিন্দুর কাছাকাছি থাকা ভাল।
একটি উদ্ধৃতি অনুরোধ করতে, ইঞ্জিনিয়ারিং নমুনা অর্ডার করতে বা কাস্টম পরিবর্তন নিয়ে আলোচনা করতে, তদন্ত ফর্মের মাধ্যমে MEIDI-এর সাথে যোগাযোগ করুন৷ অ্যাপ্লিকেশন দল আপনার ঘের নকশার জন্য লেআউট সুপারিশ, ড্রাইভ সার্কিট স্কিম্যাটিক্স এবং অ্যাকোস্টিক সিমুলেশন ডেটা প্রদান করতে পারে।
