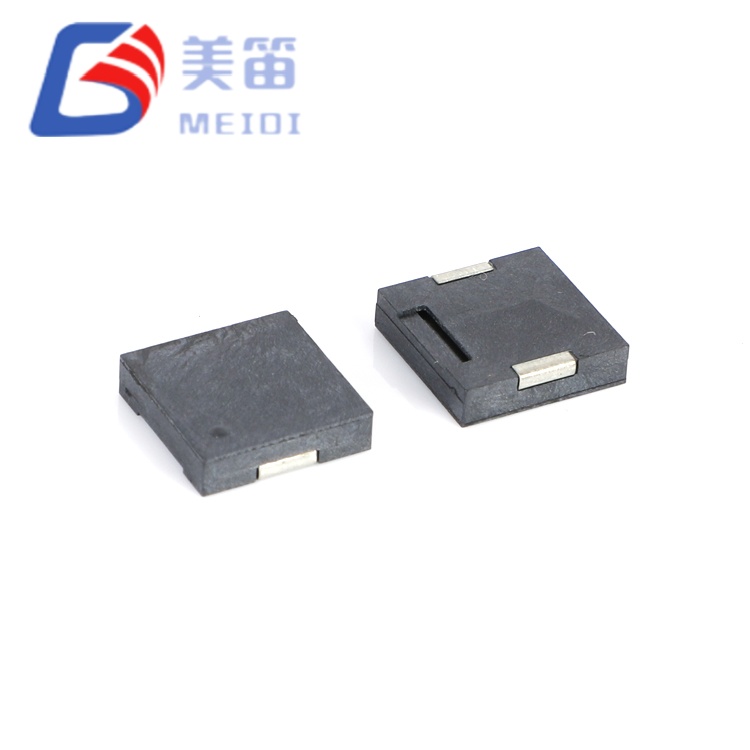

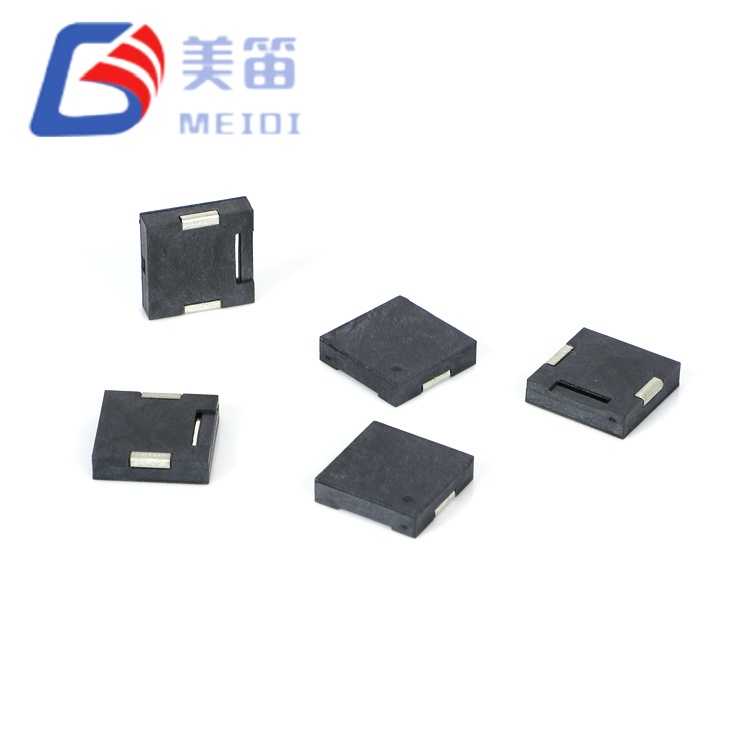

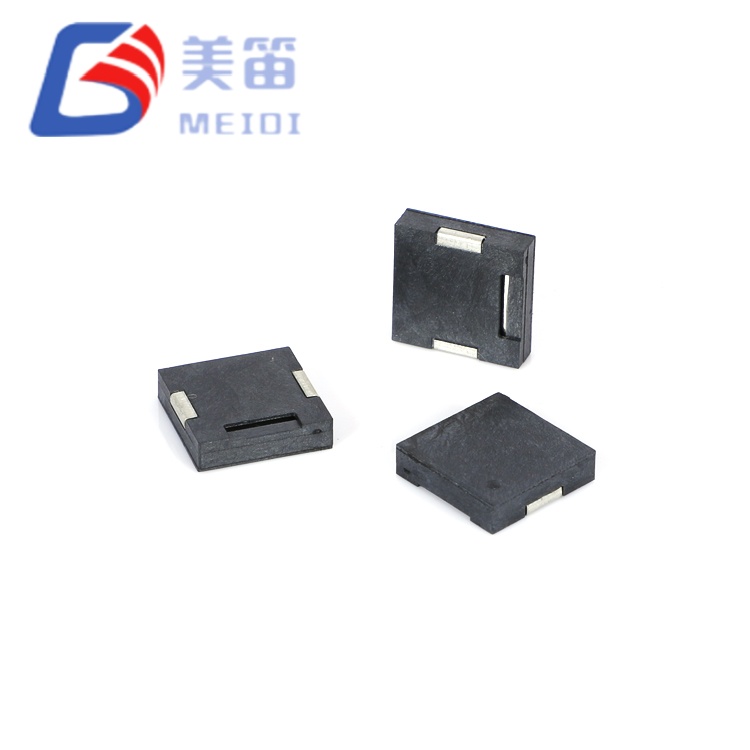

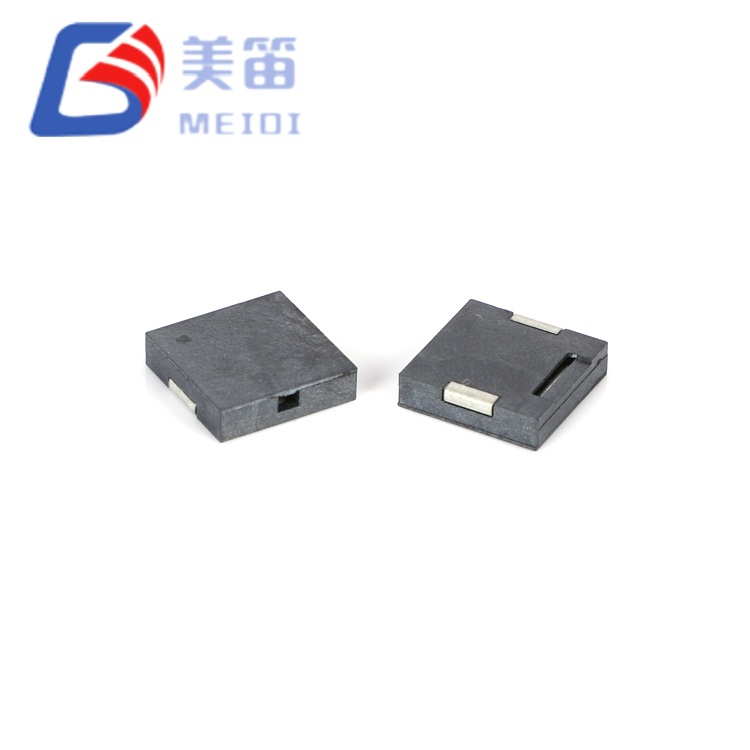

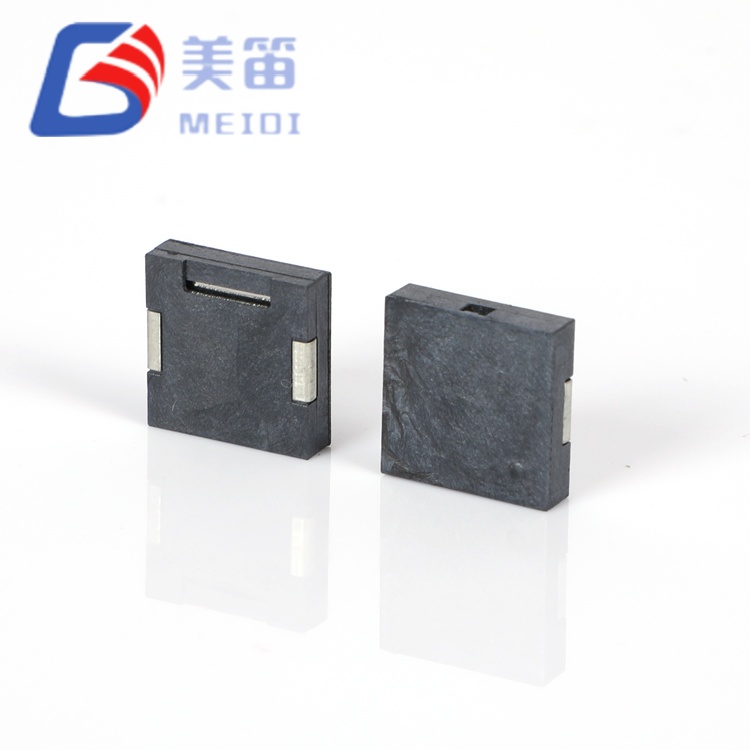

12*12*3mm SMD পাইজোইলেকট্রিক প্যাসিভ বুজার হল একটি সারফেস-মাউন্ট প্যাসিভ পাইজোইলেকট্রিক বুজার যা একটি প্রশস্ত 1-25V ড্রাইভ সিগন্যাল গ্রহণ করে, যা একটি একক উপাদানকে 3.3V লজিক রেল থেকে 24V ইন্ডাস্ট্রিয়াল বাস পর্যন্ত সবকিছু কভার করার অনুমতি দেয়। এর রেজোন্যান্ট ফ্রিকোয়েন্সি 4000Hz-এ কেন্দ্রীভূত, এবং রেট 3V-এ বর্তমান ড্র 5mA-এর নিচে থাকে, এটি ব্যাটারি-চালিত যন্ত্রের পাশাপাশি স্থির ইনস্টলেশনের জন্য ব্যবহারিক করে তোলে। একটি 12 মিমি বর্গ ফুটপ্রিন্ট এবং মাত্র 3 মিমি উচ্চতা সহ, বুজারটি ঘন PCB সমাবেশগুলিতে ফিট করে যেখানে স্থান এবং শক্তি উভয়ই শক্তভাবে পরিচালিত হয়।
যেহেতু 12*12*3mm SMD পাইজোইলেকট্রিক প্যাসিভ বুজার একটি প্যাসিভ ট্রান্সডুসার, এটির জন্য একটি বাহ্যিক AC তরঙ্গরূপ প্রয়োজন, সাধারণত 4000Hz এ বা কাছাকাছি একটি বর্গাকার তরঙ্গ বা PWM সংকেত। এটি ফার্মওয়্যারকে সাউন্ড ক্যারেক্টারের উপর সম্পূর্ণ নিয়ন্ত্রণ দেয়: অন-অফ টাইমিং, ফ্রিকোয়েন্সি মডুলেশন এবং মাল্টি-টোন প্যাটার্ন সবই সফ্টওয়্যারে কোনো হার্ডওয়্যার পরিবর্তন না করেই সংজ্ঞায়িত করা যেতে পারে। প্রশস্ত সরবরাহ সহনশীলতার অর্থ হল একই বুজার বিভিন্ন রেল ভোল্টেজ সহ পণ্যের ভেরিয়েন্ট জুড়ে ব্যবহার করা যেতে পারে, সংগ্রহ এবং যোগ্যতা সহজ করে।

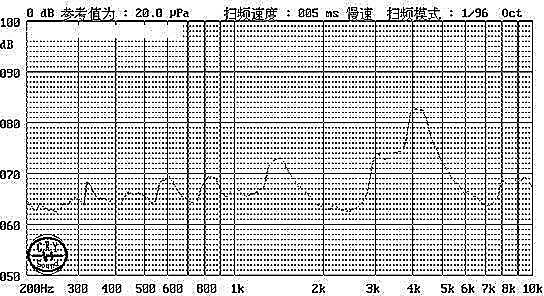

4000Hz কেন্দ্রের ফ্রিকোয়েন্সি 2-5kHz ব্যান্ডের মধ্যে বসে যেখানে মানুষের কানের সর্বাধিক সংবেদনশীলতা রয়েছে, তাই সতর্কতাগুলি পরিমিত ড্রাইভ স্তরেও স্পষ্টভাবে শোনা যায়। 3V পিক-টু-পিক-এ গ্যারান্টিযুক্ত ন্যূনতম শব্দ চাপ 10cm এ 80dB হয় এবং নমুনা পরিমাপ সাধারণত 83dB ছাড়িয়ে যায়। পাইজোইলেকট্রিক উপাদানের ক্যাপাসিটিভ প্রকৃতি চৌম্বকীয় নির্গমনকে দূর করে, যা একটি সুবিধা যখন বুজারটি সংবেদনশীল অ্যানালগ বা আরএফ সার্কিট্রির কাছে স্থাপন করা হয়।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 3 V (Vp‑p) | পিক-টু-পিক রেফারেন্স |
| অপারেটিং ভোল্টেজ | 1 – 25 V (Vp‑p) | সম্পূর্ণ কার্যকরী পরিসীমা |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 300 Hz | রেটেড ভোল্টেজে |

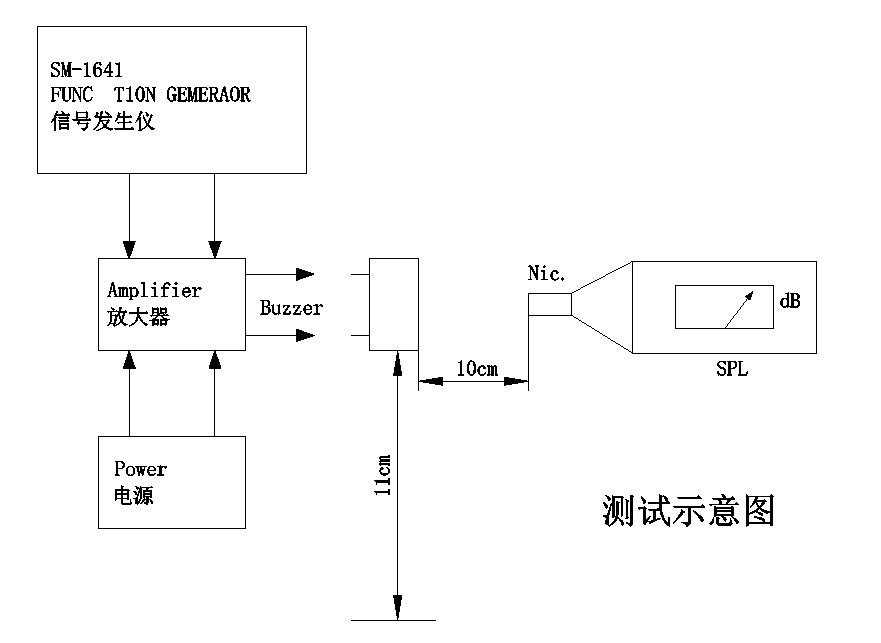

| 10 সেমি এ সাউন্ড আউটপুট | ≥ 80 ডিবি | 3 V, 4000 Hz এ |
| অপারেটিং বর্তমান | ≤ 5 mA | 3 ভি এ |
| ক্যাপাসিট্যান্স | 14,000 ± 30% pF | 1 kHz এ, 25 ℃ |
| অপারেটিং তাপমাত্রা | -30 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -40 ℃ ~ +85 ℃ | অপারেটিং |

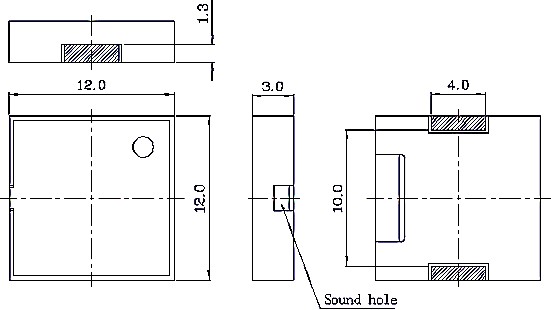

| মাত্রা (L × W × H) | 12.0 × 12.0 × 3.0 মিমি | শুধু শরীর |
| ওজন | 0.4 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো এলসিপি | রিফ্লো সামঞ্জস্যপূর্ণ |
| মাউন্ট টাইপ | এসএমডি | রিফ্লো: 255 ± 5 ℃, 3 পাস পর্যন্ত |
কনজিউমার অ্যাপ্লায়েন্স ইন্টারফেস: ওয়াশিং মেশিন, মাইক্রোওয়েভ ওভেন এবং এয়ার পিউরিফায়ারে সাইকেলের শেষ এবং ত্রুটি সংক্রান্ত সতর্কতা, যেখানে একটি একক বুজার ভোল্টেজ অনুবাদ ছাড়াই 5V এবং 12V কন্ট্রোল বোর্ড পরিবেশন করতে পারে।
স্মার্ট হোম প্যানেল এবং IoT গেটওয়ে: Wi‑Fi জোড়ার জন্য স্ট্যাটাস টোন, নিরাপত্তা আর্মিং এবং ভয়েস সহকারী স্বীকৃতি, সরাসরি 3.3V GPIO থেকে চালিত৷
বাণিজ্যিক রেফ্রিজারেশন এবং HVAC সরঞ্জাম: ডিসপ্লে কেস এবং ওয়াক-ইন কুলারগুলিতে দরজা-ঘোলা এবং তাপমাত্রা-থ্রেশহোল্ড অ্যালার্ম, বর্ধিত অপারেটিং তাপমাত্রা পরিসীমা থেকে উপকৃত।
ব্যাটারি চালিত বহনযোগ্য যন্ত্র: হ্যান্ডহেল্ড মিটার এবং পরিবেশগত মনিটর যেখানে সাব-5mA বর্তমান ড্র রান টাইম প্রসারিত করে।
স্বয়ংচালিত আফটারমার্কেট আনুষাঙ্গিক: সিটবেল্ট অনুস্মারক, পার্কিং সেন্সর প্রতিক্রিয়া এবং চার্জিং সূচকগুলির জন্য 12V সরাসরি ড্রাইভ।
| ডিজাইনের প্রয়োজনীয়তা | MLT-1230 অ্যাট্রিবিউট |
| একাধিক পণ্য ভোল্টেজের জন্য একটি বুজার | 1-25V রেঞ্জ 3.3V, 5V, 12V এবং 24V রেলকে কভার করে, ইনভেন্টরিকে একীভূত করে এবং BOM ব্যবস্থাপনাকে সরল করে। |
| কম শক্তি খরচ | 3V-এ ≤5mA ব্যাটারি এবং শক্তি-হার্ভেস্টিং সিস্টেমের জন্য উপযুক্ত; প্রকৃত খরচ ড্রাইভ ভোল্টেজ এবং ডিউটি চক্রের উপর নির্ভর করে। |
| সমস্ত বয়সের জন্য পরিষ্কার সতর্কতা | 4kHz অনুরণন জনসংখ্যা জুড়ে ধারাবাহিকভাবে অনুধাবনযোগ্য, এবং টোনটি সাধারণ প্লাস্টিকের ঘেরের মাধ্যমে ভালভাবে বহন করে। |
| EMC-বান্ধব বসানো | কোন চৌম্বক ক্ষেত্র বা প্রবর্তক সুইচিং শব্দ নেই, তাই বুজারটি অ্যান্টেনা, সেন্সর বা নির্ভুল অ্যানালগ সার্কিটের কাছে স্থাপন করা যেতে পারে। |
| পাতলা ঘের ইন্টিগ্রেশন | পোর্টেবল এবং প্যানেল-মাউন্ট করা পণ্যগুলিতে 3 মিমি উচ্চতা ডিসপ্লে, ব্যাটারি প্যাক এবং শিল্ডিং ক্যানের নীচে ফিট করে৷ |

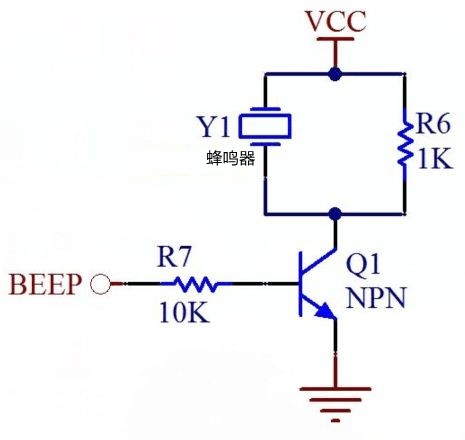

14000pF ক্যাপাসিট্যান্স 4000Hz এ প্রায় 2.8kΩ এর একটি প্রতিক্রিয়াশীল লোড উপস্থাপন করে। বেশিরভাগ 3.3V MCU আউটপুট এটি সরাসরি চালাতে পারে, কিন্তু 12V বা 24V অপারেশনের জন্য একটি সাধারণ ট্রানজিস্টর বাফার বা ডেডিকেটেড পাইজো ড্রাইভারকে উচ্চ ভোল্টেজ সুইং পরিচালনা করার পরামর্শ দেওয়া হয়। রেফারেন্স স্কিম্যাটিক্স MEIDI এর অ্যাপ্লিকেশন টিমের কাছ থেকে পাওয়া যায়।

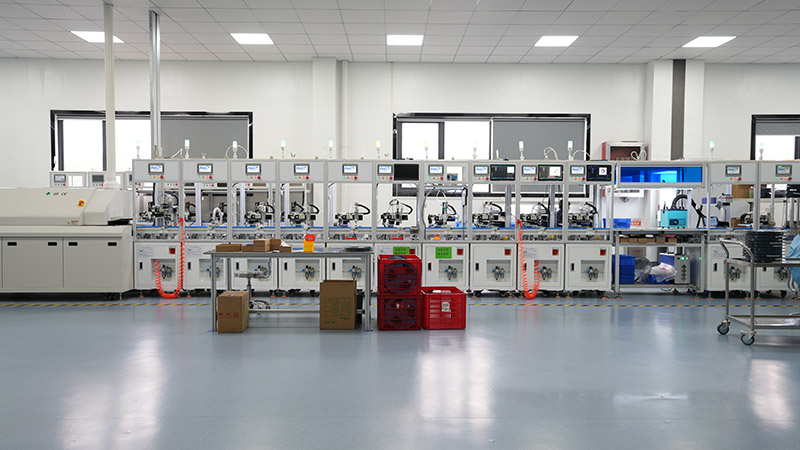

MEIDI ইন্টেলিজেন্ট টেকনোলজি 2011 সাল থেকে অ্যাকোস্টিক কম্পোনেন্ট ডিজাইন এবং তৈরি করছে। চীনের জিয়াংসুতে কোম্পানির উল্লম্বভাবে ইন্টিগ্রেটেড কারখানায় এলসিপি মোল্ডিং, স্বয়ংক্রিয় এসএমডি অ্যাসেম্বলি, পাইজোইলেকট্রিক সিরামিক প্রসেসিং এবং 100% লাইন অ্যাকোস্টিক টেস্টিং রয়েছে। ISO 9001 সার্টিফিকেশন এবং একটি ডেডিকেটেড নির্ভরযোগ্যতা পরীক্ষাগার উচ্চ ভলিউমে সামঞ্জস্যপূর্ণ মানের জন্য কাঠামো প্রদান করে।
12*12*3mm SMD Piezoelectric Pasive Buzzer একই স্বয়ংক্রিয় লাইনে উত্পাদিত হয় যা MEIDI-এর স্বয়ংচালিত এবং শিল্প গ্রাহকদের সরবরাহ করে। প্রতিটি উত্পাদন ব্যাচ পরীক্ষার একটি ব্যাপক স্যুট সাপেক্ষে হয়. 4000±300Hz উইন্ডো পূরণ হয়েছে তা নিশ্চিত করতে 100% ইউনিটে রেজোন্যান্ট ফ্রিকোয়েন্সি যাচাই করা হয়; উত্পাদনের নমুনাগুলি ধারাবাহিকভাবে একটি টাইট 4000Hz বিতরণ দেখায়। ক্যাপাসিট্যান্স 14000pF ±30% এ স্ক্রীন করা হয়, এবং 83.8dB থেকে 86.7dB পর্যন্ত সাধারণ মান সহ, পরিসংখ্যানগত নমুনার মাধ্যমে শব্দ চাপের স্তর নিশ্চিত করা হয়। এনভায়রনমেন্টাল স্ট্রেস স্ক্রীনিং এর মধ্যে রয়েছে +80°C তাপমাত্রায় 48ঘন্টা, -30°C তাপমাত্রায় 48ঘন্টা এবং পাঁচটি তাপীয় শক চক্র। যান্ত্রিক দৃঢ়তা কম্পন পরীক্ষা এবং 75cm ড্রপ পরীক্ষা দ্বারা যাচাই করা হয়, যখন সোল্ডারিং অখণ্ডতা সোল্ডার তাপ প্রতিরোধ এবং সম্পূর্ণ রিফ্লো প্রোফাইলিং দ্বারা যাচাই করা হয়। সমস্ত পরীক্ষার রেকর্ড আবাসনের অনেক কোডের সাথে সংযুক্ত থাকে এবং দশ বছর ধরে রাখা হয়।
1. প্রশস্ত ভোল্টেজ পরিসীমা কীভাবে ড্রাইভ সার্কিটকে প্রভাবিত করে?
3V-এ অনেক মাইক্রোকন্ট্রোলার সরাসরি বুজার চালাতে পারে কারণ বর্তমান ড্র 5mA-এর নিচে। সাপ্লাই ভোল্টেজ বাড়ার সাথে সাথে পিক কারেন্টও বেড়ে যায়; 12V বা 24V-এ একটি সাধারণ ট্রানজিস্টর বাফার বা যুক্তি-স্তরের MOSFET পরামর্শ দেওয়া হয়। গুরুত্বপূর্ণ সুবিধা হল যে একই বুজার এই সমস্ত ভোল্টেজ জুড়ে ব্যবহার করা যেতে পারে, বিভিন্ন অংশ সংখ্যার প্রয়োজনীয়তা দূর করে।
2. কেন রেজোন্যান্ট ফ্রিকোয়েন্সি 4000Hz এ সেট করা হয়?
4000Hz 2-5kHz সীমার মধ্যে রয়েছে যেখানে মানুষের শ্রবণশক্তি সবচেয়ে সংবেদনশীল, তাই কম ভলিউমেও স্বর সহজেই সনাক্ত করা যায়। এই ফ্রিকোয়েন্সিটি প্লাস্টিকের ঘেরের মাধ্যমেও ভালভাবে প্রচার করে এবং উচ্চতর ফ্রিকোয়েন্সির তুলনায় কম দিকনির্দেশনামূলক, এটি একটি ভাল সাধারণ-উদ্দেশ্য সতর্কতা টোন তৈরি করে।
3. MLT-1230 কি ভয়েস বা মিউজিক তৈরি করতে পারে?
না। ডিভাইসটি একটি ন্যারোব্যান্ড রেজোন্যান্ট ট্রান্সডুসার যা 4000Hz-এর জন্য অপ্টিমাইজ করা হয়েছে। যদিও পিডব্লিউএম ডিউটি চক্রের ভিন্নতার মাধ্যমে বীপ এবং চিপসের মতো সাধারণ প্যাটার্ন তৈরি করা যেতে পারে, এটি বক্তৃতা বা জটিল অডিও পুনরুত্পাদন করতে পারে না। এই ধরনের অ্যাপ্লিকেশনের জন্য একটি গতিশীল স্পিকার বা ওয়াইডব্যান্ড পাইজো সাউন্ডার বিবেচনা করা উচিত।
4. আমার ডিজাইনের জন্য 14000pF ক্যাপাসিট্যান্সের অর্থ কী?
ক্যাপাসিট্যান্স ড্রাইভার দ্বারা দেখা প্রতিক্রিয়াশীল লোড সংজ্ঞায়িত করে। 4000Hz এ বিক্রিয়াটি প্রায় 2.8kΩ। এই মানটি চালককে যে সর্বোচ্চ কারেন্ট সরবরাহ করতে হবে তা গণনা করতে ব্যবহার করা উচিত। ±30% সহনশীলতা সবচেয়ে খারাপ ক্ষেত্রে ডিজাইন মার্জিনের জন্য হিসাব করা উচিত।
5. কাস্টমাইজেশন উপলব্ধ?

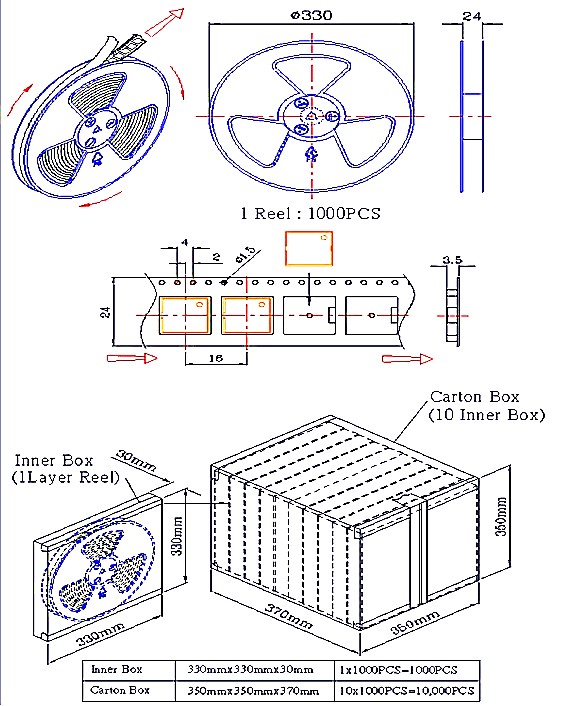

হ্যাঁ। MEIDI 2-5kHz পরিসরের মধ্যে কাস্টম ফ্রিকোয়েন্সি টিউনিং, বিকল্প ক্যাপাসিট্যান্স মান এবং উচ্চ-ভলিউম OEM প্রকল্পগুলির জন্য বিভিন্ন টেপ-এবং-রিল কনফিগারেশন অফার করে। সম্ভাব্যতা মূল্যায়ন এবং সীসা সময়ের জন্য আপনার প্রয়োজনীয়তা সহ অ্যাপ্লিকেশন দলের সাথে যোগাযোগ করুন।
ডেটাশিট, ভোল্টেজ-নির্দিষ্ট অ্যাকোস্টিক কার্ভ, ড্রাইভ সার্কিট রেফারেন্স ডিজাইন বা OEM কাস্টমাইজেশনের জন্য, যোগাযোগ ফর্মের মাধ্যমে আপনার প্রয়োজনীয়তা জমা দিন। MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়াররা সাধারণত প্রযুক্তিগত ডকুমেন্টেশন এবং ভলিউম মূল্যের সাথে এক ব্যবসায়িক দিনের মধ্যে প্রতিক্রিয়া জানায়।
