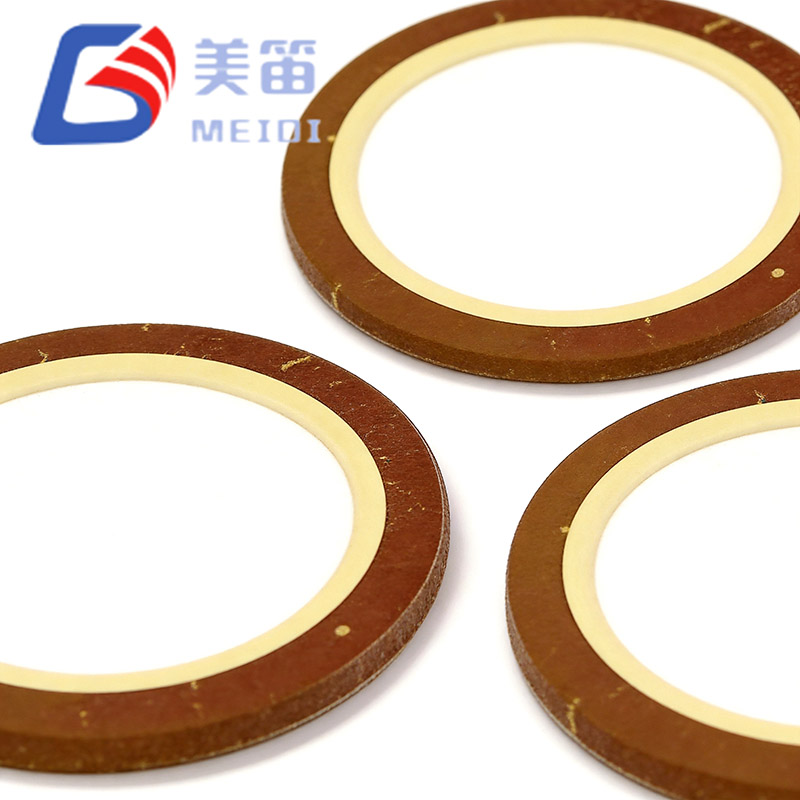

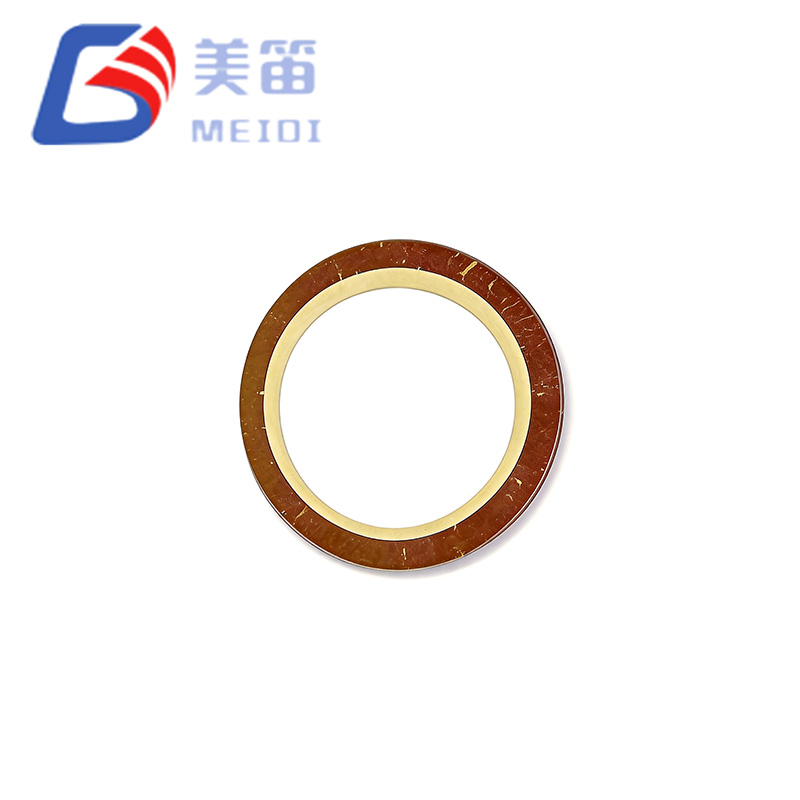

11 মিমি পিজো সিরামিক বুজার এলিমেন্ট হল একটি অতি-পাতলা পাইজোইলেকট্রিক সিরামিক উপাদান যা একটি ব্রাস সাবস্ট্রেটের উপর নির্মিত, অ্যাকোস্টিক মডিউলের জন্য ডিজাইন করা হয়েছে যেখানে উপলব্ধ উচ্চতা অত্যন্ত সীমিত। 7.8kHz এর একটি অনুরণিত ফ্রিকোয়েন্সি এবং একটি উচ্চ 12000pF ক্যাপাসিট্যান্স এটিকে একটি 3.3V মাইক্রোকন্ট্রোলার আউটপুট থেকে সরাসরি একটি পরিষ্কার সতর্কতা টোন তৈরি করতে দেয়, যখন 0.18 মিমি প্রোফাইলটি 1 মিমি পুরুত্বের নীচে সম্পূর্ণ অ্যাকোস্টিক অ্যাসেম্বলি সক্ষম করে। কম্প্যাক্টনেস, বৈদ্যুতিক দক্ষতা এবং যান্ত্রিক সরলতার এই সমন্বয় উপাদানটিকে পরিধানযোগ্য ডিভাইস, বহনযোগ্য চিকিৎসা যন্ত্র এবং ঘন IoT সেন্সর বোর্ডের জন্য ব্যবহারিক পছন্দ করে তোলে।
7.8kHz এর একটি অনুরণিত ফ্রিকোয়েন্সি এমন একটি পরিসরে বসে যা উভয়ই সহজে অনুভূত হয় এবং কম-ফ্রিকোয়েন্সি পরিবেশগত শব্দ দ্বারা মুখোশিত হওয়ার সম্ভাবনা কম, যা অভ্যন্তরীণ ভোক্তা এবং চিকিৎসা পণ্যগুলির জন্য দরকারী।
শুধুমাত্র 0.18 মিমি পুরুতে, সিরামিক এবং সাবস্ট্রেট স্ট্যাকটি সরাসরি একটি PCB বা একটি পাতলা ধাতব মধ্যচ্ছদা দিয়ে সংযুক্ত করা যেতে পারে, যার ফলে পুরো শব্দ-উত্পাদক সমাবেশকে 1 মিমি উচ্চতার নিচে থাকতে দেয়।
12000pF ক্যাপাসিট্যান্স, 120Hz এ পরিমাপ করা হয়, এটি একটি উচ্চ ক্যাপাসিটিভ লোড উপস্থাপন করে যা একটি প্রদত্ত শব্দ চাপের স্তর অর্জনের জন্য প্রয়োজনীয় ভোল্টেজ সুইংকে হ্রাস করে, সরাসরি 3.3V PWM ড্রাইভকে কার্যকর করে তোলে।
একটি ব্রাস সাবস্ট্রেট ভাল তাপ পরিবাহিতা প্রদান করে, ক্রমাগত অপারেশন চলাকালীন অনুরণিত ফ্রিকোয়েন্সি স্থিতিশীল করতে সাহায্য করে এবং সোল্ডারিং বা পরিবাহী ইপোক্সি সংযুক্তির জন্য একটি নির্ভরযোগ্য পৃষ্ঠ সরবরাহ করে।
≤500Ω এর সমতুল্য প্রতিরোধ যান্ত্রিক স্যাঁতসেঁতে সীমাবদ্ধ করে, যা LC অনুরণিত বুস্ট সার্কিটগুলিকে উচ্চতর Q ফ্যাক্টরগুলিতে পৌঁছানোর এবং কম সরবরাহ ভোল্টেজ থেকে বৃহত্তর শাব্দ আউটপুট তৈরি করতে দেয়।
-20°C থেকে +70°C পর্যন্ত অপারেটিং তাপমাত্রা পরিসীমা ভোক্তা ইলেকট্রনিক্স, চিকিৎসা ডিভাইস এবং শিল্প সেন্সরগুলির সাধারণ পরিবেশকে কভার করে।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক সিরামিক উপাদান | — |
| মডেল | FT‑11T‑7.8A1 | — |
| অনুরণিত ফ্রিকোয়েন্সি | 7.8 ± 1.0 kHz | ফ্রি-এয়ার, 25 ℃ |
| ফ্রিকোয়েন্সি সহনশীলতা | ±12.8% | ব্যাচের ধারাবাহিকতা |
| ফ্রি ক্যাপাসিট্যান্স | 12000 ± 30% pF | 120 Hz, 1Vrms, 25 ℃ এ |
| সমতুল্য প্রতিরোধ | ≤ 500 Ω | অনুরণিত ফ্রিকোয়েন্সি এ |
| অস্তরক ক্ষতি (tanδ) | ≤ 5% | 120 Hz এ, 1Vrms |
| সাবস্ট্রেট উপাদান | পিতল | — |

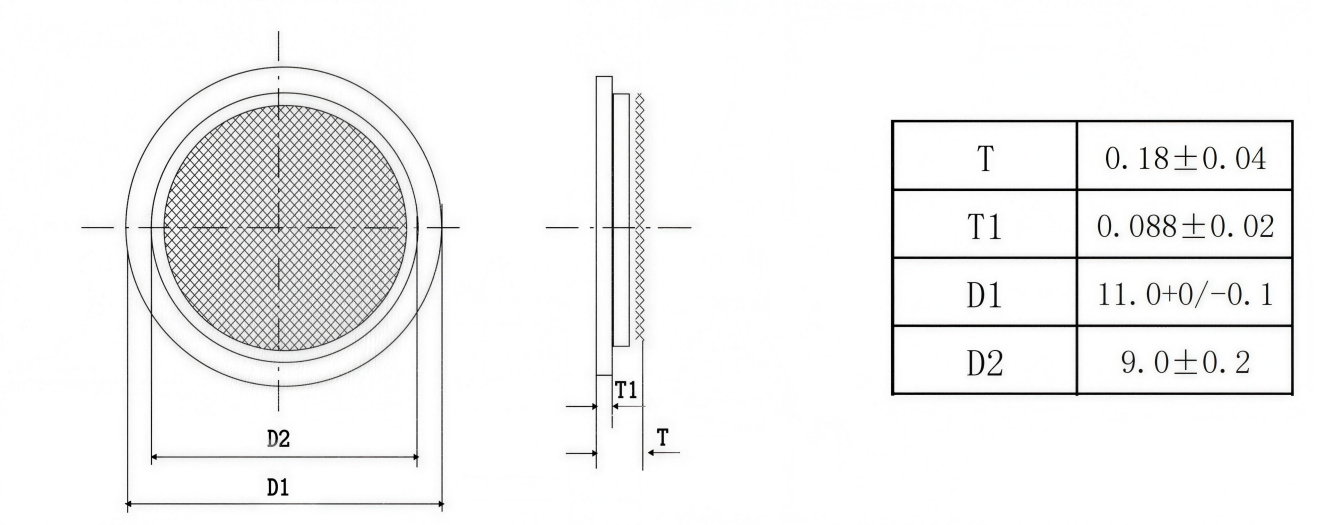

| সিরামিক ডিস্ক ব্যাস (D1) | 11.0 +0 / -0.1 মিমি | — |
| সক্রিয় ইলেকট্রোড ব্যাস (D2) | 9.0 ± 0.2 মিমি | — |
| মোট পুরুত্ব (T) | 0.18 ± 0.04 মিমি | সিরামিক + সাবস্ট্রেট |
| সিরামিক পুরুত্ব (T1) | 0.088 ± 0.02 মিমি | PZT স্তর |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| ইলেকট্রোড উপাদান | সিলভার (মান) | ফায়ার করা সিলভার পেস্ট |
| অন্তরণ প্রতিরোধের | ≥ 100 MΩ (সাধারণ) | 100VDC এ, 25 ℃ |
| ডিজাইন লক্ষ্য | FT‑11T‑7.8A1 সুবিধা |
| পরম সর্বনিম্ন মডিউল উচ্চতা | 0.18 মিমি সিরামিক এবং সাবস্ট্রেট স্ট্যাক সম্পূর্ণ অ্যাকোস্টিক সমাবেশকে 1 মিমি খামের মধ্যে ফিট করার অনুমতি দেয়। |
| কম ভোল্টেজ ব্যাটারি অপারেশন | একটি উচ্চ 12000pF ক্যাপাসিট্যান্স মানে হল একটি 3.3V MCU প্রায়শই উপাদানটিকে একটি সূচনাকারী বুস্ট স্টেজ ছাড়া ব্যবহারযোগ্য শব্দ স্তরে নিয়ে যেতে পারে। |
| সিল করা ঘের মধ্যে তাপ স্থিতিশীলতা | বর্ধিত অ্যাক্টিভেশনের সময় অনুরণিত ফ্রিকোয়েন্সি স্থিতিশীল রেখে সামান্য তাপ উৎপন্ন হয় তা ব্রাস দক্ষতার সাথে ছড়িয়ে দেয়। |
| দক্ষ অনুরণিত সার্কিট নকশা | ≤500Ω সমতুল্য রোধ কম স্যাঁতসেঁতে রাখে, তাই একটি LC ট্যাঙ্ক ন্যূনতম ক্ষতি সহ ড্রাইভ ভোল্টেজকে গুণ করতে পারে। |
| শান্ত ইনডোর স্পেস পরিষ্কার সতর্কতা | 7.8kHz এইচভিএসি এবং ফ্যানের আওয়াজ এড়াতে যথেষ্ট উচ্চ, তবুও সহজে শোনা ও অবস্থান করার জন্য যথেষ্ট কম। |
| খরচ-কার্যকর উচ্চ-ভলিউম ইন্টিগ্রেশন | একটি খালি উপাদান হিসাবে এটি একটি প্যাকেজ করা বাজারের হাউজিং এবং টার্মিনালগুলিকে সরিয়ে দেয়, উভয় অংশের খরচ এবং সমাবেশের ধাপগুলিকে হ্রাস করে। |
ফিটনেস ট্র্যাকার এবং স্মার্টওয়াচ সহ স্মার্ট পরিধানযোগ্য ডিভাইস, যেখানে 0.18 মিমি প্রোফাইল পরিষ্কার নোটিফিকেশন টোন প্রদান করার সাথে সাথে একটি পাতলা সামগ্রিক পণ্য পুরুত্ব বজায় রাখতে সহায়তা করে।
পোর্টেবল মেডিকেল ডায়াগনস্টিক টুল যেমন গ্লুকোজ মিটার, পালস অক্সিমিটার এবং ডিজিটাল থার্মোমিটার, যা একটি সাধারণ, কম-ভোল্টেজের শ্রবণযোগ্য সূচক থেকে উপকৃত হয় যা বাল্ক যোগ করে না।
IoT সেন্সর নোড, দরজা/উইন্ডো সেন্সর থেকে শুরু করে ওয়াটার লিক ডিটেক্টর, যেখানে উপাদানটি সরাসরি 3.3V MCU দ্বারা চালিত হতে পারে এবং টোনটি বাড়ির পরিবেশে লক্ষ্য করার মতো যথেষ্ট আলাদা।
ইন্ডাস্ট্রিয়াল প্রক্সিমিটি সেন্সর এবং ছোট অটোমেশন প্যানেল যার জন্য স্ট্যান্ডার্ড SMD এবং থ্রু-হোল অ্যাসেম্বলি প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ একটি কমপ্যাক্ট অ্যাকোস্টিক ফিডব্যাক উপাদান প্রয়োজন।
মাইক্রোওয়েভ ওভেন, ওয়াশিং মেশিন এবং ইন্ডাকশন কুকটপ-এর মতো পণ্যগুলিতে ভোক্তা অ্যাপ্লায়েন্স কন্ট্রোল বোর্ড, যেখানে বেয়ার উপাদানটি বিদ্যমান PCB-তে সাশ্রয়ীভাবে একত্রিত করা যেতে পারে।
খেলনা এবং অভিনব ইলেকট্রনিক্স যাতে ইন্টারেক্টিভ প্রতিক্রিয়া, মিউজিক্যাল টোন বা সতর্ক শব্দের জন্য একটি সহজ, সস্তা সাউন্ডার প্রয়োজন।
MEIDI ইন্টেলিজেন্ট প্রযুক্তি এক দশকেরও বেশি সময় ধরে পিজোইলেকট্রিক সিরামিক উপাদান তৈরি করছে। চীনের জিয়াংসুতে কোম্পানির সম্পূর্ণ সমন্বিত সুবিধা, সিরামিক পাউডার প্রস্তুতি এবং টেপ ঢালাই থেকে ইলেক্ট্রোড ফায়ারিং, মেরুকরণ এবং চূড়ান্ত বৈদ্যুতিক পরীক্ষা পর্যন্ত প্রতিটি ধাপকে কভার করে। একটি ISO 9001-প্রত্যয়িত গুণমান পরিচালন ব্যবস্থার অধীনে কাজ করে, MEIDI নিশ্চিত করে যে প্রতিটি উত্পাদন ব্যাচ সনাক্তযোগ্য এবং সামঞ্জস্যপূর্ণ।
11 মিমি পিজো সিরামিক বুজার উপাদানটি উত্পাদন পরীক্ষার একটি বিস্তৃত সেটের মধ্য দিয়ে যায়। 7.8±1.0kHz উইন্ডো কঠোরভাবে প্রয়োগ করা সহ প্রতিটি ইউনিট একটি মুক্ত-বায়ু প্রতিবন্ধক বিশ্লেষকের অনুরণন ফ্রিকোয়েন্সির জন্য পরিমাপ করা হয়। ক্যাপাসিট্যান্স 120Hz এবং 1Vrms এ যাচাই করা হয়, সমতুল্য রোধ ≤500Ω-এ চেক করা হয় এবং ডাইলেক্ট্রিক লস ≤5% এ স্ক্রীন করা হয়। মাত্রিক পরিদর্শন সিরামিক ব্যাস, ইলেক্ট্রোড ব্যাস এবং মোট বেধ নিশ্চিত করে। 48 ঘন্টার জন্য +70 ডিগ্রি সেলসিয়াসে একটি তাপীয় বার্ধক্য ধাপ মেরুকরণের স্থায়িত্বকে যাচাই করে, যখন সোল্ডারযোগ্যতা J-STD-002 অনুযায়ী পরীক্ষা করা হয়। সাবস্ট্রেট প্রান্তে খোদাই করা অনেক কোড প্রতিটি অংশকে তার উত্পাদন ব্যাচ এবং সম্পূর্ণ পরীক্ষার রেকর্ডের সাথে সংযুক্ত করে, যা দশ বছর ধরে রাখা হয়।
1. FT‑11T‑7.8A1 এর জন্য কোন মাউন্টিং পদ্ধতি সুপারিশ করা হয়?
স্থায়ী PCB সংযুক্তির জন্য পরিবাহী সিলভার ইপোক্সি সবচেয়ে সাধারণ পছন্দ কারণ এটি তাপীয় চাপ এড়ায় যা সোল্ডারিং পাতলা সিরামিক স্তরে স্থাপন করতে পারে। যদি একটি সোল্ডার সংযোগ পছন্দ করা হয়, তবে তাপটি শুধুমাত্র ব্রাস সাবস্ট্রেটের প্রান্তে প্রয়োগ করা উচিত, টিপের তাপমাত্রা 280°C এর নিচে তিন সেকেন্ডের বেশি না রেখে। যখন উপাদানটি ক্ষেত্র-প্রতিস্থাপনযোগ্য হতে হবে তখন বসন্ত-সংযোগ ধারণও ব্যবহার করা হয়।
2. 7.8kHz টোন কীভাবে নিম্ন-ফ্রিকোয়েন্সি বাজারের সাথে তুলনা করে?
7.8kHz এ, তরঙ্গদৈর্ঘ্য খুব ছোট গহ্বর থেকে দক্ষতার সাথে কাজ করার জন্য যথেষ্ট কম, তবুও ফ্রিকোয়েন্সিটি এখনও অতিস্বনক পরিসরের নীচে রয়েছে যেখানে নির্দেশকতা চরম হয়ে ওঠে এবং উপলব্ধি বন্ধ হয়ে যায়। অনুশীলনে, স্বরটি একটি সাধারণ ঘরে স্পষ্টভাবে শোনা যায় এবং ফ্যান বা মোটর থেকে যান্ত্রিক গুঞ্জনের সাথে সহজে বিভ্রান্ত হয় না।
3. FT-11T-7.8A1 কি একটানা চালানো যায়?
হ্যাঁ, সম্পূর্ণ -20°C থেকে +70°C রেঞ্জ জুড়ে একটানা অপারেশন সম্ভব। যখন LC বুস্ট ছাড়াই 3.3V GPIO থেকে সরাসরি চালিত হয়, তখন স্ব-উষ্ণতা নগণ্য। রেজোন্যান্ট বুস্টিংয়ের মাধ্যমে প্রাপ্ত উচ্চতর ড্রাইভ ভোল্টেজগুলিতে, ব্রাস সাবস্ট্রেটটি খোলা বা বায়ুচলাচল ঘেরে ফ্রিকোয়েন্সি ড্রিফ্ট প্রতিরোধ করার জন্য যথেষ্ট দক্ষতার সাথে তাপ ছড়িয়ে দেয়। সিল করা ডিজাইনের জন্য, একটি হ্রাসকৃত শুল্ক চক্র বা নিম্ন ড্রাইভ ভোল্টেজের পরামর্শ দেওয়া যেতে পারে; MEIDI নির্দিষ্ট অপারেটিং অবস্থার জন্য আজীবন ডেটা প্রদান করতে পারে।
4. কাস্টম ইলেক্ট্রোড প্যাটার্ন বা সাবস্ট্রেট উপকরণ উপলব্ধ?
হ্যাঁ। যদিও স্ট্যান্ডার্ড কনফিগারেশন একটি ব্রাস ডিস্কে পূর্ণমুখী রূপালী ইলেক্ট্রোড ব্যবহার করে, MEIDI সেগমেন্টেড ইলেক্ট্রোড প্যাটার্ন, বিকল্প ব্যাস, উন্নত জারা প্রতিরোধের জন্য নিকেল বা সোনার ইলেক্ট্রোড ফিনিস এবং স্টেইনলেস স্টীল বা ফসফর ব্রোঞ্জ থেকে তৈরি সাবস্ট্রেট সরবরাহ করতে পারে। কাস্টম অর্ডারগুলি ইঞ্জিনিয়ারিং পর্যালোচনা, ন্যূনতম পরিমাণ এবং বর্ধিত সীসা সময় সাপেক্ষে।
5. কিভাবে ক্যাপাসিট্যান্স সহনশীলতা LC অনুরণিত বুস্ট সার্কিটকে প্রভাবিত করে?
নামমাত্র 12000pF ক্যাপাসিট্যান্স 120Hz এ নির্দিষ্ট করা হয়েছে; 7.8kHz এ কার্যকর ক্যাপাসিট্যান্স সামান্য কমে যায়। একটি ব্যবহারিক LC বুস্ট ডিজাইনের জন্য, ±30% সহনশীলতা মিটমাট করার জন্য 4.7mH থেকে 10mH এর কাছাকাছি একটি সূচনাকারী সাধারণত একটি ছোট সমান্তরাল ক্যাপাসিটরের সাথে ব্যবহার করা হয়। MEIDI প্রতিটি নমুনা ইউনিটের প্রকৃত পরিমাপকৃত ক্যাপাসিট্যান্স প্রদান করে, যা ডিজাইনারদের তাদের প্রোটোটাইপের জন্য একটি সুনির্দিষ্ট ইন্ডাক্টর মান নির্বাচন করতে দেয়।
PCB লেআউট নির্দেশিকা, অ্যাকোস্টিক ক্যাভিটি ডিজাইনের পরামর্শ, LC বুস্ট সার্কিট গণনা, কাস্টম ইলেক্ট্রোড স্পেসিফিকেশন বা ভলিউম মূল্যের জন্য, যোগাযোগ ফর্মের মাধ্যমে আপনার প্রয়োজনীয়তা পাঠান। MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাধারণত এক ব্যবসায়িক দিনের মধ্যে ডকুমেন্টেশন, সিমুলেশন মডেল এবং নমুনা ইউনিট পৃথক পরীক্ষার ডেটা সহ সাড়া দেয়।
