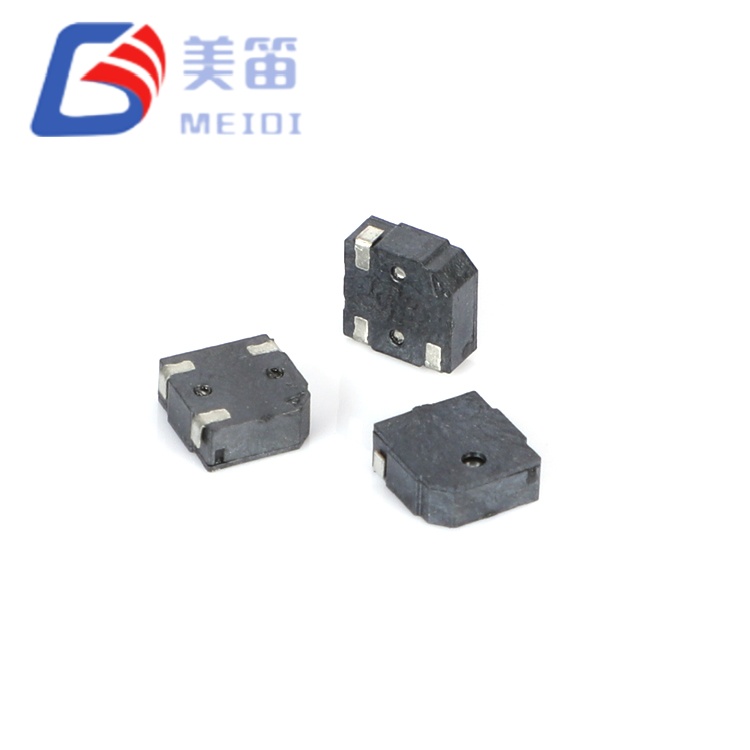

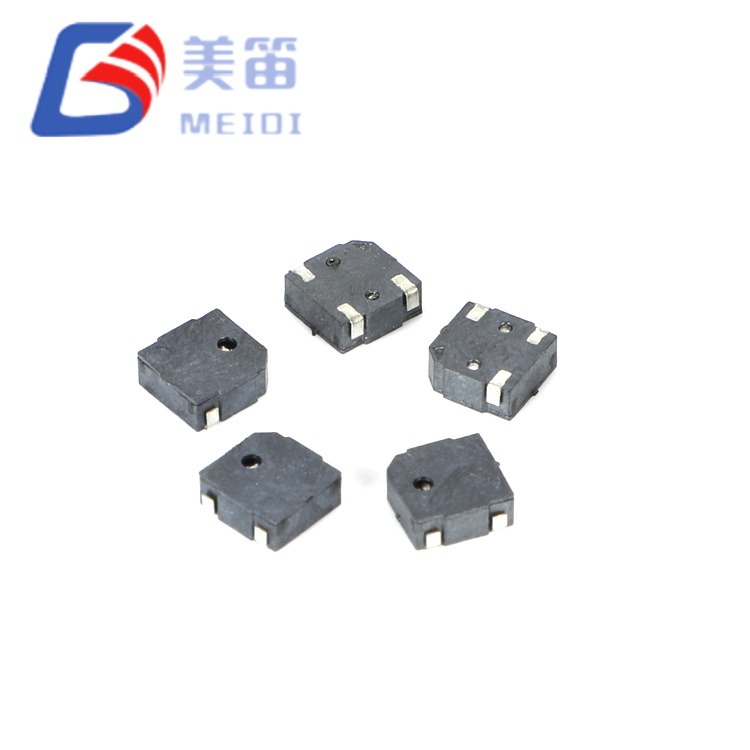

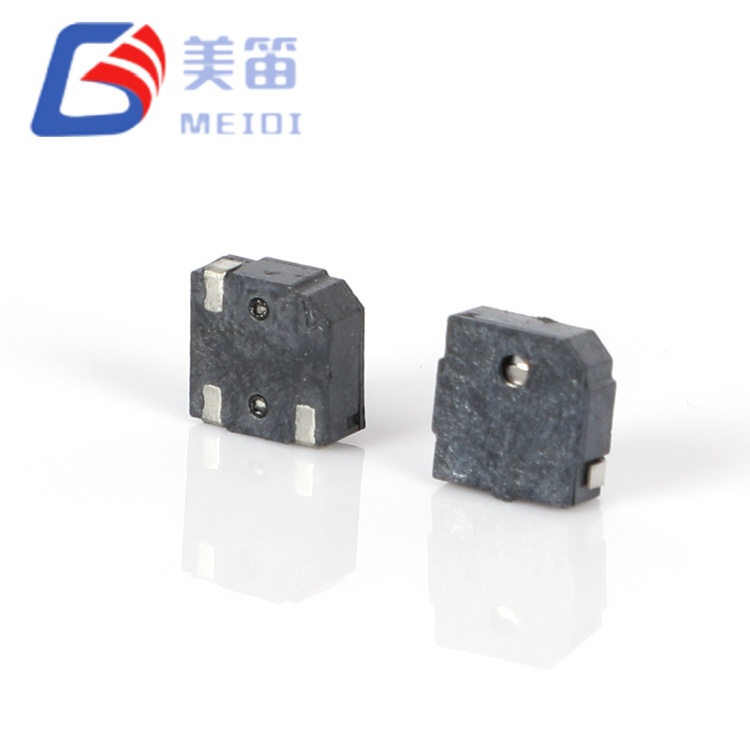

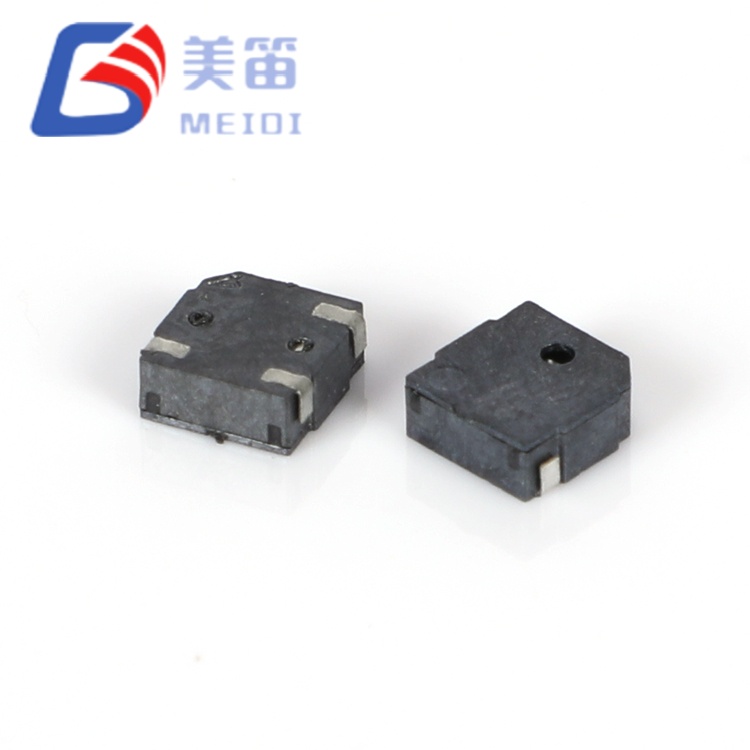

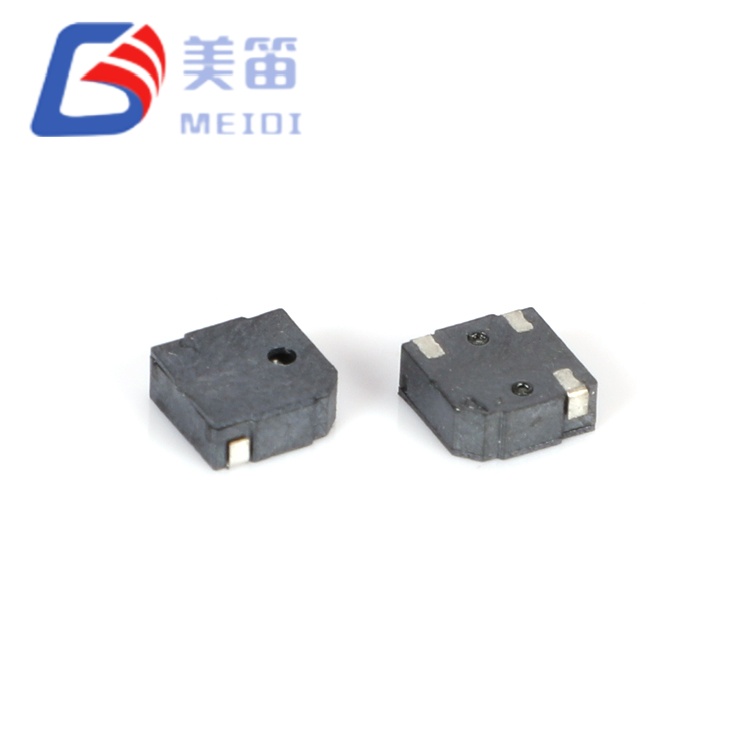

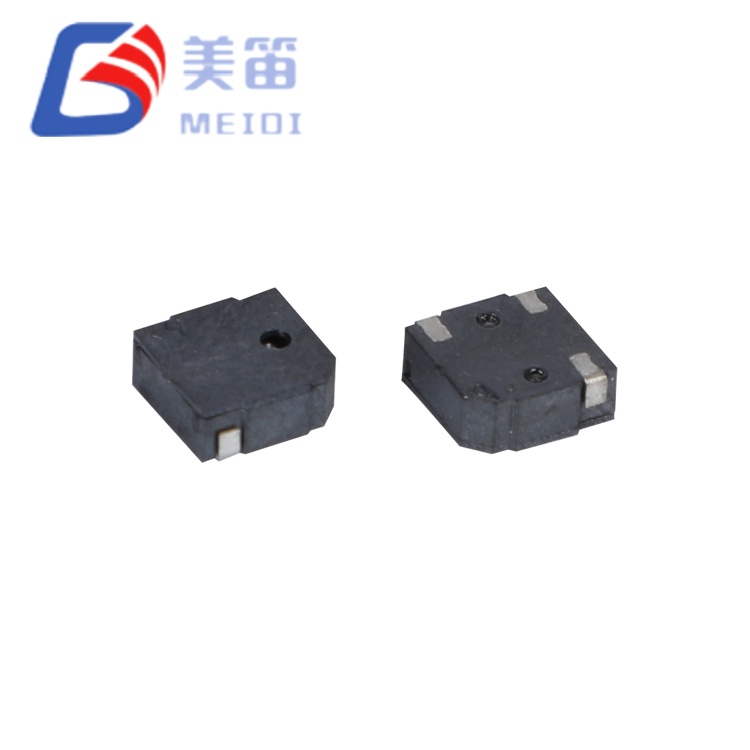

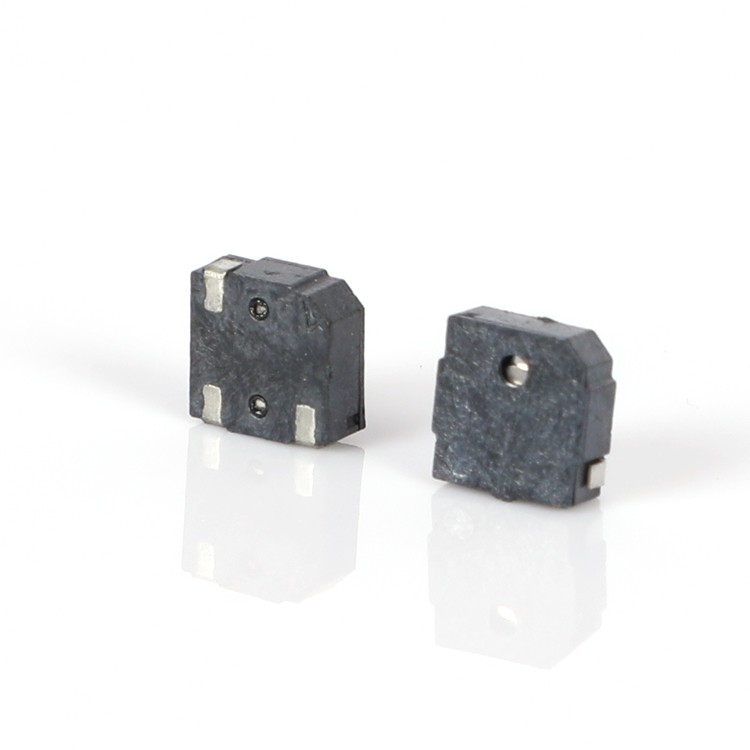

MLT-5020 হল একটি 5*5*2mm SMD ম্যাগনেটিক প্যাসিভ বুজার যা 3.0V ড্রাইভের অধীনে 10cm এ সর্বনিম্ন 80dB সাউন্ড প্রেসার প্রদান করে। এই 5mm উপাদানটি SMD সমাবেশ সামঞ্জস্য বজায় রাখার সময় 4mm বিকল্পের উপর একটি 15dB অ্যাকোস্টিক সুবিধা প্রদান করে, এটি এমন অ্যাপ্লিকেশনের জন্য উপযুক্ত করে যেখানে শ্রবণযোগ্য সতর্কতাগুলিকে অবশ্যই মাঝারি পরিবেষ্টিত শব্দের সাথে প্রতিযোগিতা করতে হবে - যার মধ্যে শিল্প নিয়ন্ত্রণ প্যানেল, নিরাপত্তা ব্যবস্থা এবং পোর্টেবল চিকিৎসা যন্ত্র।
জিয়াংসু প্রদেশে MEIDI দ্বারা নির্মিত, MLT‑5020 একটি 12±3Ω কয়েল এবং 4000Hz অনুরণিত ফ্রিকোয়েন্সি অন্তর্ভুক্ত করে, ইউনিফাইড ড্রাইভ সার্কিট ডিজাইনের জন্য ছোট বৈকল্পিকগুলির সাথে বৈদ্যুতিক বৈশিষ্ট্যগুলি ভাগ করে। কালো LCP হাউজিং 255°C শীর্ষে সীসা-মুক্ত রিফ্লো সমর্থন করে, স্বয়ংক্রিয় SMT সমাবেশ সক্ষম করে। নমুনা ব্যাচ যাচাইকরণ 84.6dB থেকে 87.1dB পর্যন্ত SPL মান দেখায়, ন্যূনতম স্পেসিফিকেশনের উপরে উদার মার্জিন প্রদান করে।
5*5*2mm SMD ম্যাগনেটিক প্যাসিভ বুজার একটি সাধারণ ইঞ্জিনিয়ারিং ট্রেড-অফকে সম্বোধন করে: থ্রু-হোল উপাদান বা বড় আকারের SMD প্যাকেজগুলিতে প্রতিশ্রুতি ছাড়াই পর্যাপ্ত অ্যাকোস্টিক আউটপুট অর্জন করা। এর 5 মিমি বর্গ ফুটপ্রিন্ট 4 মিমি ভেরিয়েন্টের তুলনায় 56% বেশি বোর্ড এলাকা দখল করে, তবুও শব্দের চাপে 15dB বৃদ্ধি প্রদান করে – উচ্চ শব্দের একটি উপলব্ধিক দ্বিগুণ যা বাস্তব-বিশ্বের পরিস্থিতিতে সতর্কতার শ্রবণযোগ্যতাকে উল্লেখযোগ্যভাবে উন্নত করে। এটিকে পছন্দের পছন্দ করে তোলে যখন PCB স্পেস সামান্য বড় পদচিহ্নের জন্য অনুমতি দেয় এবং অ্যাকোস্টিক পারফরম্যান্স অ-আলোচনাযোগ্য হয়।
প্যাসিভ ড্রাইভ আর্কিটেকচারের জন্য একটি বাহ্যিক AC উত্তেজনা প্রয়োজন - সাধারণত একটি মাইক্রোকন্ট্রোলার PWM আউটপুট থেকে একটি 4kHz বর্গ তরঙ্গ। এই ডিজাইন পছন্দ ফার্মওয়্যার ইঞ্জিনিয়ারদের সতর্কতা প্যাটার্ন, ফ্রিকোয়েন্সি মড্যুলেশন, এবং ডিউটি-সাইকেল-ভিত্তিক ভলিউম স্কেলিং এর উপর সম্পূর্ণ নিয়ন্ত্রণ দেয়। 12Ω কুণ্ডলী প্রতিবন্ধকতা বেশিরভাগ অ্যাপ্লিকেশনে স্ট্যান্ডার্ড 3.3V এবং 5V GPIO পিনের সাথে সরাসরি সংযোগের অনুমতি দেয়, ডেডিকেটেড ড্রাইভার IC-এর প্রয়োজনীয়তা দূর করে এবং সামগ্রিক সিস্টেম খরচ হ্রাস করে।

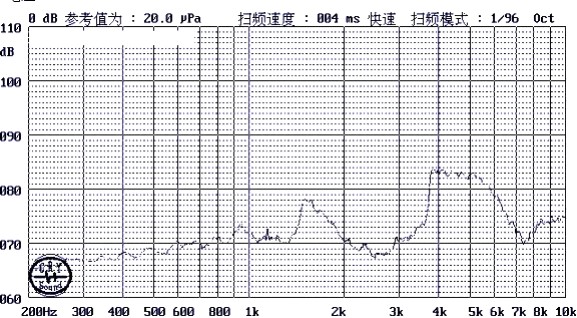

4000Hz অনুরণিত ফ্রিকোয়েন্সি মানুষের শ্রবণ সংবেদনশীলতার সীমার (2–4kHz) উপরের অংশ দখল করে, এমন একটি স্বর তৈরি করে যা উল্লেখযোগ্য HVAC, কম্পিউটিং বা যন্ত্রপাতির শব্দ সহ পরিবেশেও উপলব্ধিযোগ্য থাকে। 2.0 মিমি প্রোফাইল উচ্চতা এবং বর্গাকার প্যাড জ্যামিতি স্থিতিশীল যান্ত্রিক মাউন্টিং এবং রিফ্লো প্রক্রিয়াকরণের সময় সামঞ্জস্যপূর্ণ সোল্ডার জয়েন্ট গঠন প্রদান করে।
উন্নত অ্যাকোস্টিক আউটপুট - 5.0×5.0mm ফুটপ্রিন্ট ≥80dB SPL প্রদান করে, মাঝারিভাবে কোলাহলপূর্ণ পরিবেশে স্পষ্ট শ্রবণযোগ্য সতর্কতা প্রদান করে
4kHz অনুরণিত ফ্রিকোয়েন্সি - যান্ত্রিকভাবে 4000±300Hz এ সুর করা, সর্বাধিক অনুভূত উচ্চারণের জন্য সর্বোচ্চ মানব শ্রবণ সংবেদনশীলতার সাথে সারিবদ্ধ
MCU- সামঞ্জস্যপূর্ণ প্রতিবন্ধকতা - 12±3Ω কয়েল প্রতিরোধ বাহ্যিক বাফারিং ছাড়াই স্ট্যান্ডার্ড মাইক্রোকন্ট্রোলার GPIO পিন থেকে সরাসরি ড্রাইভ সক্ষম করে
2-4V সরবরাহ সামঞ্জস্য - একক-কোষ Li‑ion, 3V মুদ্রা-সেল, এবং 3.3V লজিক রেল কনফিগারেশন সমর্থন করে
এসএমটি প্রক্রিয়াকরণের জন্য এলসিপি হাউজিং - কালো তরল ক্রিস্টাল পলিমার নির্মাণ 255°C রিফ্লো পিক এবং -20°C থেকে +70°C থেকে স্থিতিশীল অপারেশনের জন্য রেট করা হয়েছে
ম্যানুফ্যাকচারিং-রেডি ডিজাইন - স্ট্যান্ডার্ড লিড-মুক্ত রিফ্লো প্রোফাইলের সাথে সামঞ্জস্যপূর্ণ এবং উচ্চ-ভলিউম উত্পাদনের জন্য 3টি পর্যন্ত সোল্ডারিং পাস সমর্থন করে
| প্যারামিটার | মান |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার |
| রেটেড ভোল্টেজ | 3.0 V (o-p) |
| অপারেটিং ভোল্টেজ | 2 - 4 V (o-p) |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 80 ডিবি |
| অপারেটিং বর্তমান | ≤ 100 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 300 Hz |
| কুণ্ডলী প্রতিরোধ | 12 ± 3 Ω |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C |

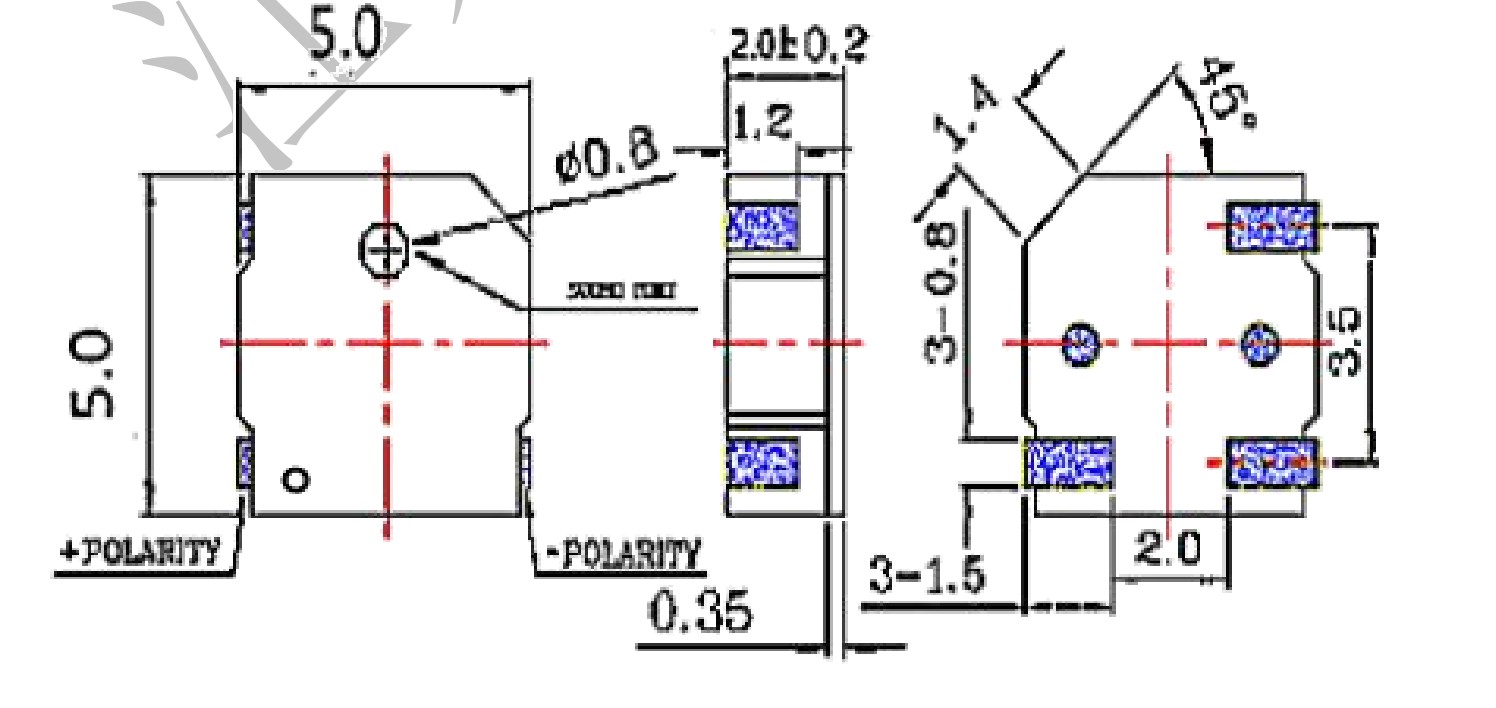

| মাত্রা (L × W × H) | 5.0 × 5.0 × 2.0 মিমি |
| ওজন | 0.1 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি |
| সোল্ডারিং পদ্ধতি (প্রস্তাবিত) | রিফ্লো: 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড |
শিল্প নিয়ন্ত্রণ সরঞ্জাম - PLC, অপারেটর প্যানেল এবং প্রক্রিয়া পর্যবেক্ষণ স্টেশনগুলিতে ত্রুটির ঘোষণা এবং চক্র-সম্পূর্ণতা টোন
শারীরিক অ্যাক্সেস সিস্টেম - কার্ড রিডার, ইলেকট্রনিক লক এবং পরিধি সনাক্তকরণ প্যানেলে কীপ্যাড প্রতিক্রিয়া এবং অনুপ্রবেশ সতর্কতা
হোম অটোমেশন ডিভাইস - স্মার্ট থার্মোস্ট্যাট, লাইটিং কন্ট্রোলার এবং সিকিউরিটি হাবে স্ট্যাটাস নোটিফিকেশন এবং সতর্কতা টোন
হ্যান্ডহেল্ড ডায়াগনস্টিক টুলস - পোর্টেবল গ্লুকোজ মনিটর, পালস অক্সিমিটার এবং অত্যাবশ্যক-সাইন পরিমাপ ডিভাইসগুলিতে পরীক্ষা-সম্পূর্ণ সংকেত এবং ত্রুটি সতর্কতা
পোর্টেবল পাওয়ার আনুষাঙ্গিক - পাওয়ার ব্যাঙ্ক, ওয়্যারলেস চার্জিং প্যাড এবং ব্যাটারি প্যাকে চার্জ স্থিতি এবং সংযোগ নির্দেশক
যানবাহনের অভ্যন্তরীণ ইলেকট্রনিক্স - সিটবেল্ট অনুস্মারক, দরজার স্ট্যাটাস টোন, এবং স্বয়ংচালিত অ্যাপ্লিকেশনগুলিতে ড্যাশবোর্ড সতর্কীকরণ চাইম

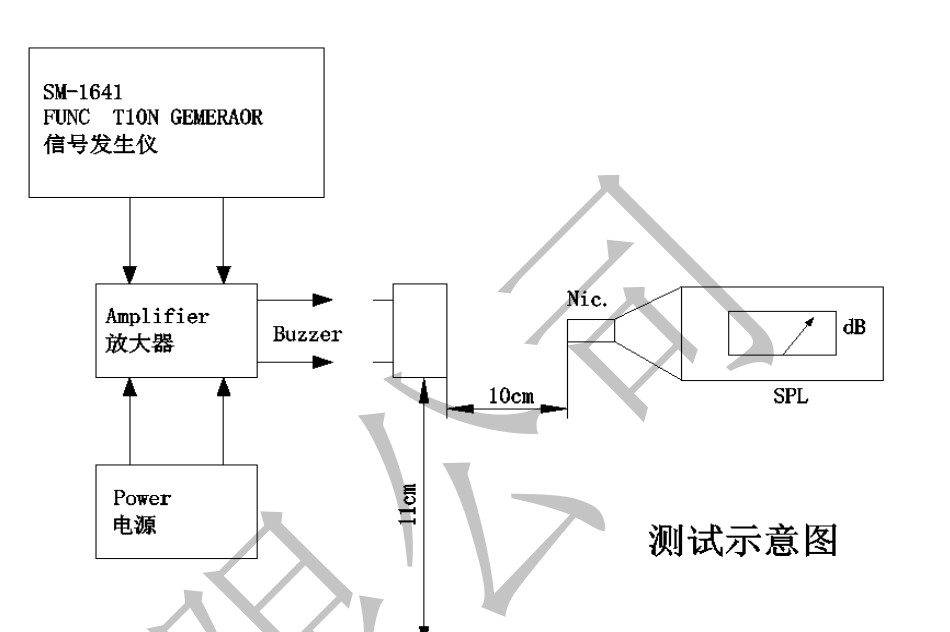

প্রমিত অবস্থার অধীনে একটি প্রতিনিধি ব্যাচ (n=10) থেকে উত্পাদন যাচাইকরণ ডেটা (3.0V বর্গ তরঙ্গ, 4kHz, 50% শুল্ক চক্র, 10cm মুক্ত-ক্ষেত্র পরিমাপ) নিম্নলিখিত কর্মক্ষমতা বিতরণ দেখায়:
| প্যারামিটার | মিন | সর্বোচ্চ | মানে |
| সাউন্ড প্রেসার লেভেল | 84.6 dB | 87.1 ডিবি | 85.8 dB |
| অপারেটিং বর্তমান | 85.4 mA | 88.1 mA | 86.7 mA |
| কুণ্ডলী প্রতিরোধ | 11.4 Ω | 12.6 Ω | 12.0 Ω |
এই পরিসংখ্যানগুলি সামঞ্জস্যপূর্ণ উত্পাদন গুণমান প্রদর্শন করে এবং প্রকৌশলীদের নির্ভরযোগ্য ডিজাইনের পরামিতি প্রদান করে। 80dB স্পেসিফিকেশনের উপরে SPL মার্জিন (প্রায় 4.6–7.1dB) পণ্যের জীবনচক্র জুড়ে ভোল্টেজের ভিন্নতা, শাব্দিক বাধা এবং উপাদান বার্ধক্যকে মিটমাট করে।
MEIDI ইন্টিগ্রেটেড কয়েল উইন্ডিং, সোল্ডারিং এবং অ্যাকোস্টিক ক্রমাঙ্কন সহ স্বয়ংক্রিয় SMD সমাবেশ লাইন ব্যবহার করে MLT-5020 তৈরি করে। আমাদের জিয়াংসু উৎপাদন সুবিধা ISO 9001:2015 সার্টিফিকেশন বজায় রাখে, প্রতিটি উৎপাদন পর্যায়ে পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ প্রয়োগ করা হয়।
প্রতিটি উত্পাদন লট নিম্নলিখিত যোগ্যতা পদ্ধতির মধ্য দিয়ে যায়:
বৈদ্যুতিক বৈশিষ্ট্য - কয়েল প্রতিরোধের 100% যাচাইকরণ (12±3Ω) এবং অপারেটিং কারেন্ট (≤100mA) রেট করা অবস্থায়
অ্যাকোস্টিক বৈধতা - পরিসংখ্যানগত নমুনা 10cm এ SPL ≥80dB নিশ্চিত করে; সাধারণ ফলাফল 84.6dB থেকে 87.1dB পর্যন্ত
ফ্রিকোয়েন্সি স্ক্রীনিং - অনুরণিত ফ্রিকোয়েন্সি 4000±300Hz এ পরিমাপ করা হয়; 3950Hz এবং 4050Hz মধ্যে উত্পাদন নমুনা ক্লাস্টার
থার্মাল এক্সপোজার টেস্টিং - পরিবেষ্টিত স্থিতিশীলতার পরে সম্পূর্ণ প্যারামিটার পুনরুদ্ধারের সাথে +80°C তাপমাত্রায় 48‑ঘন্টা স্টোরেজ এবং যাচাইকৃত কোল্ড-স্টার্ট অ্যাক্টিভেশন সহ -30°C এ 48‑ঘন্টা স্টোরেজ
তাপমাত্রা সাইকেল চালানো - -30°C এবং +80°C এর মধ্যে 5টি রূপান্তর যার প্রতিটি চরমে 30‑মিনিট থাকার সময়কাল
যান্ত্রিক অখণ্ডতা - কম্পন পরীক্ষা (10-55Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, মোট 0.5 ঘন্টা) এবং 10 মিমি শক্ত কাঠের উপর 75 সেমি ড্রপ পরীক্ষা (3 প্রভাব)
আর্দ্রতা এক্সপোজার - পরবর্তী বৈদ্যুতিক যাচাই সহ 50°C / 95% RH এ 48 ঘন্টা
সোল্ডার প্রক্রিয়ার বৈধতা - 2.0 মিমি বডি-টু-সোল্ডার ক্লিয়ারেন্স সহ 10 সেকেন্ডের জন্য 250 ডিগ্রি সেলসিয়াসে তাপ প্রতিরোধের যাচাই করা হয়েছে
RoHS এবং REACH কনফার্মিটি ডকুমেন্টেশন অনুরোধের ভিত্তিতে উপলব্ধ। হাউজিংয়ের লট আইডেন্টিফিকেশন কোডগুলি উত্পাদনের তারিখ, পরীক্ষার ফলাফল এবং কাঁচামালের শংসাপত্রগুলির সম্পূর্ণ সনাক্তযোগ্যতা প্রদান করে।
প্রশ্ন 1: MLT-5020 কি সরাসরি একটি 3.3V মাইক্রোকন্ট্রোলার পিন থেকে কাজ করতে পারে?

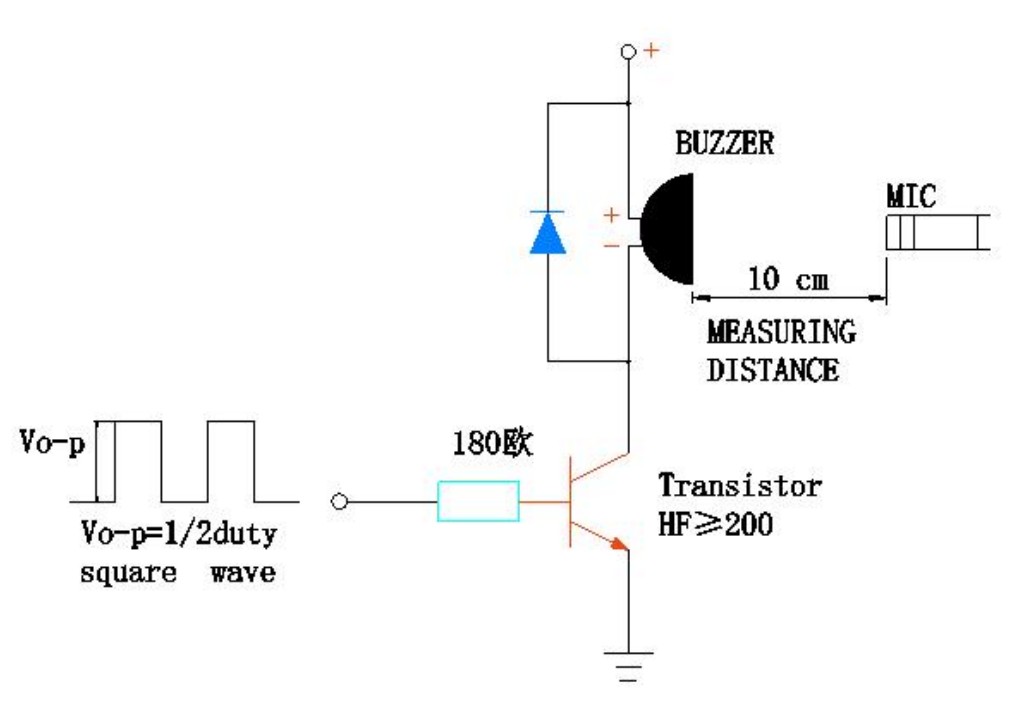

হ্যাঁ, যদি GPIO পিন কমপক্ষে 100mA পিক কারেন্ট উৎস করতে পারে। অনেক ARM Cortex-M এবং অনুরূপ MCU এই ক্ষমতাটি ডেডিকেটেড হাই-ড্রাইভ পিনের মাধ্যমে বা সমান্তরাল একাধিক আউটপুটের মাধ্যমে অফার করে। সীমিত কারেন্ট সোর্সিং সহ মাইক্রোকন্ট্রোলারের জন্য, একটি 1kΩ বেস রোধ সহ একটি সাধারণ NPN ট্রানজিস্টর বাফার (যেমন, 2N3904) একটি সাশ্রয়ী সমাধান প্রদান করে। নকশা চূড়ান্ত করার আগে সর্বদা MCU ডেটাশীটে নির্দিষ্ট GPIO বর্তমান ক্ষমতা যাচাই করুন।
প্রশ্ন 2: সর্বাধিক অ্যাকোস্টিক আউটপুটের জন্য সর্বোত্তম ড্রাইভ সংকেত কী?
50% শুল্ক চক্র এবং 3.0V প্রশস্ততা সহ 4000Hz এ একটি বর্গ তরঙ্গ সর্বোচ্চ SPL উৎপন্ন করে। দ্রুত ভোল্টেজ ট্রানজিশন কয়েল কারেন্ট এবং ডায়াফ্রাম স্থানচ্যুতিকে সর্বাধিক করে তোলে। নিম্ন শুল্ক চক্র (যেমন, 25% বা 75%) গড় শক্তি হ্রাস করে এবং ফলস্বরূপ SPL প্রায় 3–6dB কমিয়ে দেয়। ভলিউম-অ্যাডজাস্টেবল অ্যালার্টের জন্য, ডিউটি-সাইকেল মডুলেশন ফ্রিকোয়েন্সি পরিবর্তন না করে বিভিন্ন অনুভূত উচ্চতার জন্য একটি সহজ পদ্ধতি প্রদান করে।
প্রশ্ন 3: MLT-5020 কি 5V লজিক সিস্টেমের সাথে সামঞ্জস্যপূর্ণ?
MLT-5020 2-4V অপারেশনের জন্য রেট করা হয়েছে। ক্রমাগত 5V প্রয়োগ করলে কয়েল অত্যধিক গরম হওয়ার ঝুঁকি থাকে এবং সর্বোচ্চ বর্তমান স্পেসিফিকেশন অতিক্রম করতে পারে। 5V সিস্টেমের জন্য, ≤100mA কারেন্ট সীমাবদ্ধ করতে একটি সিরিজ প্রতিরোধক (47–100Ω) যোগ করুন। বিকল্পভাবে, একটি ভোল্টেজ বিভাজক বা একটি 3.3V নিয়ন্ত্রক ব্যবহার করুন যা বুজার সার্কিটের জন্য নিবেদিত। MEIDI একই পদচিহ্নে 5V-রেটেড ভেরিয়েন্টও অফার করে - নির্বাচন নির্দেশিকা জন্য আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
প্রশ্ন 4: MLT-5020 কীভাবে 4mm MLT-4020H-এর সাথে অনুশীলনে তুলনা করে?
উভয় উপাদান একই ড্রাইভ সার্কিট এবং ফার্মওয়্যার সক্ষম করে অভিন্ন বৈদ্যুতিক পরামিতি (12Ω, 2–4V, 4kHz) ভাগ করে। MLT‑5020 প্রায় 15dB উচ্চতর SPL (≥80dB বনাম ≥65dB) 1 মিমি বড় পদচিহ্নে (5 মিমি বনাম 4 মিমি বর্গক্ষেত্র) প্রদান করে। সিদ্ধান্তটি সহজবোধ্য: যখন PCB স্থান অত্যন্ত সীমাবদ্ধ থাকে এবং SPL প্রয়োজনীয়তাগুলি বিনয়ী হয় তখন MLT-4020H চয়ন করুন; MLT-5020 বেছে নিন যখন শ্রবণযোগ্যতা গুরুত্বপূর্ণ এবং বোর্ড এলাকা বৃহত্তর পদচিহ্নের অনুমতি দেয়।
প্রশ্ন 5: OEM ভলিউম অর্ডারের জন্য কোন কাস্টমাইজেশন বিকল্প পাওয়া যায়?
MEIDI যোগ্য প্রকল্পগুলির জন্য বেশ কয়েকটি কাস্টমাইজেশন পথ অফার করে: বিকল্প অনুরণন ফ্রিকোয়েন্সি (2.7kHz, 3.0kHz, বা 5.0kHz), কাস্টম কয়েল প্রতিবন্ধকতা মান, ব্র্যান্ডের পার্থক্যের জন্য বিশেষ হাউজিং রঙ এবং পরিবর্তিত টেপ-এবং-রিল প্যাকেজিং কনফিগারেশন। ন্যূনতম অর্ডার পরিমাণ এবং লিড সময় কাস্টমাইজেশন সুযোগ দ্বারা পরিবর্তিত হয়. একটি সম্ভাব্যতা পর্যালোচনা এবং উদ্ধৃতি জন্য আপনার প্রয়োজনীয়তা সঙ্গে আমাদের OEM সমর্থন দলের সাথে যোগাযোগ করুন.
প্রশ্ন 6: ক্রমাগত ব্যবহারের অধীনে প্রত্যাশিত কর্মক্ষম জীবনকাল কী?
স্ট্যান্ডার্ড যোগ্যতার মধ্যে রয়েছে 50% ডিউটি-সাইকেল স্কয়ার ওয়েভ সহ 25°C তাপমাত্রায় 96 ঘন্টা একটানা অপারেশন। অনির্দিষ্ট একটানা-টোন অ্যাপ্লিকেশানের জন্য, MEIDI শুল্ক চক্রকে 50% পর্যন্ত সীমিত করার বা কয়েল গরম কমাতে পর্যায়ক্রমিক অফ-পিরিয়ড প্রয়োগ করার সুপারিশ করে৷ নির্দিষ্ট অপারেটিং অবস্থার জন্য অনুরোধের উপর বর্ধিত জীবনকাল পরীক্ষার ডেটা পাওয়া যায় - আপনার টার্গেট ডিউটি চক্র এবং পরিবেষ্টিত তাপমাত্রা প্রোফাইলের সাথে আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং দলের সাথে যোগাযোগ করুন।
সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন, রেফারেন্স ড্রাইভার সার্কিট, PCB ফুটপ্রিন্ট সুপারিশ বা ভলিউম মূল্যের জন্য, MEIDI ইঞ্জিনিয়ারিং সাপোর্টের সাথে যোগাযোগ করুন। যোগ্য উন্নয়ন প্রকল্পের জন্য ইঞ্জিনিয়ারিং নমুনা পাওয়া যায়।
আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিম সাধারণত আপনার নির্দিষ্ট পণ্যের প্রয়োজনীয়তা অনুসারে রিফ্লো প্রোফাইল গাইডেন্স, অ্যাকোস্টিক ইন্টিগ্রেশন নোট এবং ডিজাইন-ইন সমর্থন সহ এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
