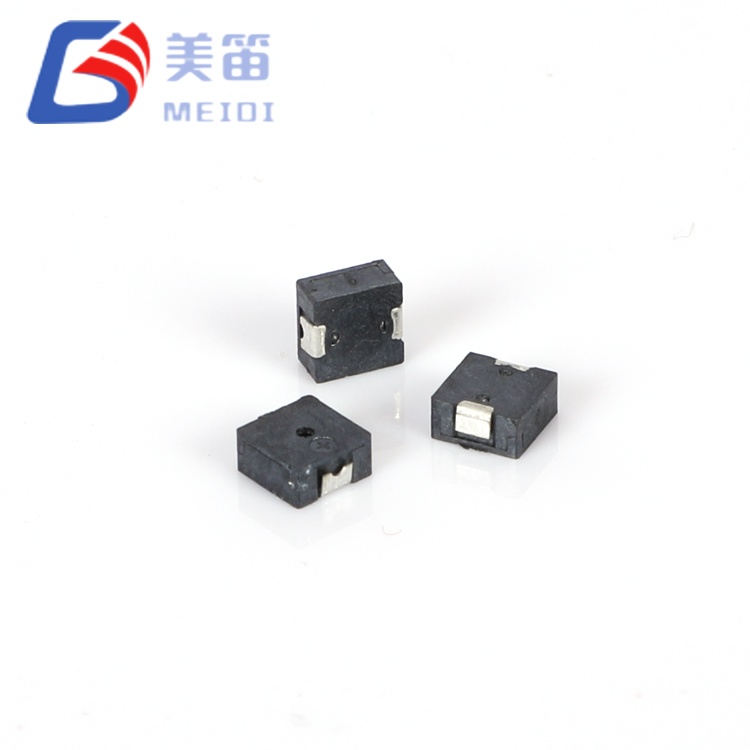

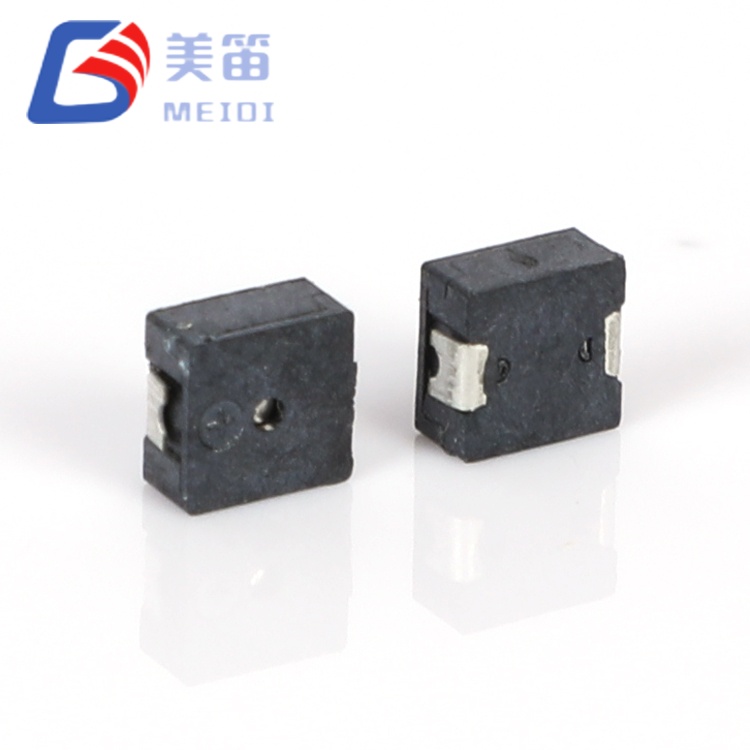

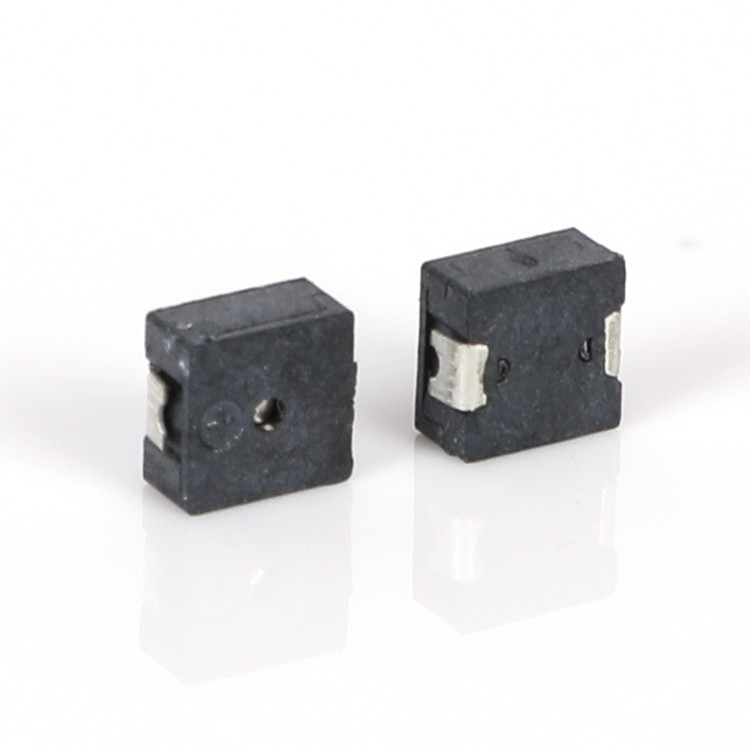

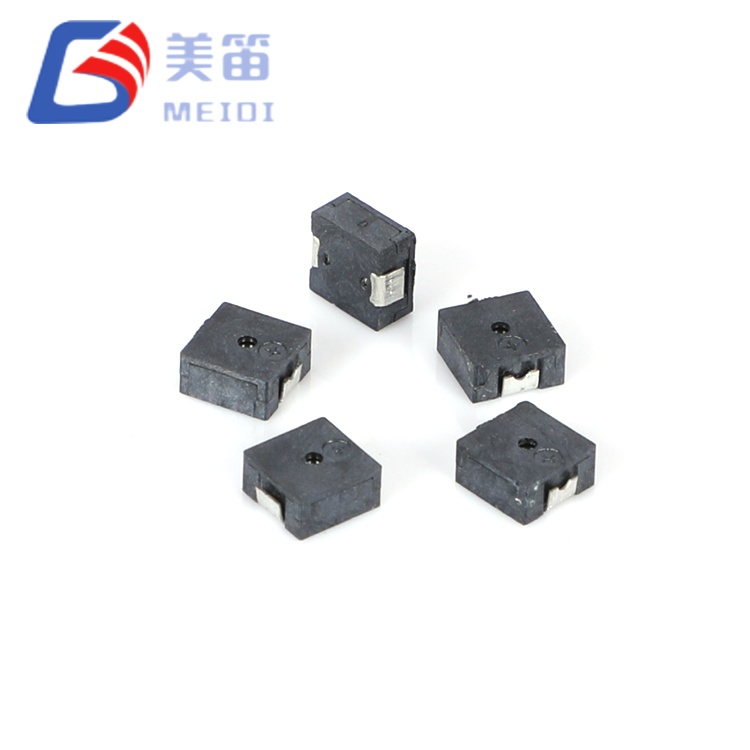

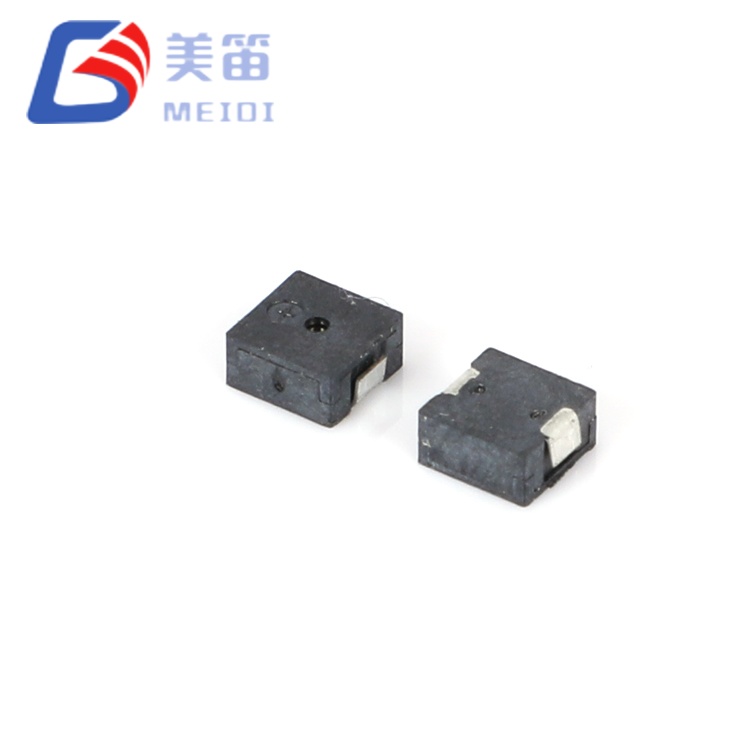

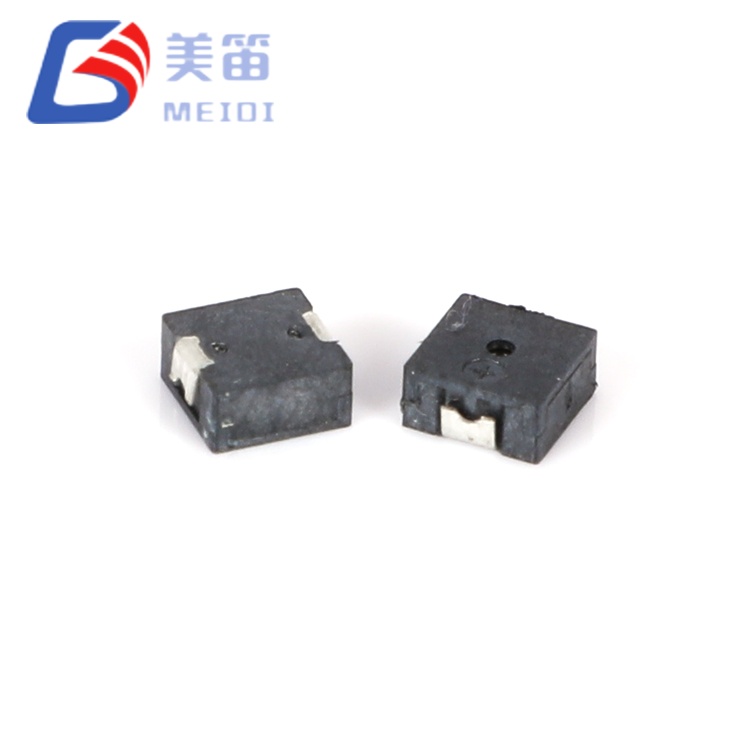

MLT-4020H হল একটি 4*4*2mm SMD ম্যাগনেটিক প্যাসিভ বুজার যা উচ্চ-ঘনত্বের PCB সমাবেশগুলির জন্য তৈরি করা হয়েছে যেখানে প্রতি বর্গ মিলিমিটার গুরুত্বপূর্ণ। 12±3Ω এর একটি কয়েল প্রতিবন্ধকতা এবং 4000±300Hz এর একটি অনুরণিত ফ্রিকোয়েন্সি সহ, এই উপাদানটি 3.0V বর্গ-তরঙ্গ উত্তেজনার অধীনে 10 সেমিতে ন্যূনতম 65dB শব্দের চাপের স্তর সরবরাহ করে, যখন 80mA-এর বেশি অঙ্কন করে না - একটি সংমিশ্রণ যা এটিকে ব্যাটার‑T-এর জন্য উপযুক্ত করে তোলে। সেন্সর, এবং বহনযোগ্য চিকিৎসা যন্ত্র।
MEIDI-এর ISO-9001 প্রত্যয়িত সুবিধায় তৈরি, MLT-4020H স্বয়ংক্রিয় উইন্ডিং, অ্যাসেম্বলি এবং টেস্টিং প্রক্রিয়া থেকে উপকৃত হয় যা উত্পাদন ভলিউম জুড়ে সামঞ্জস্যপূর্ণ বৈদ্যুতিক এবং শাব্দিক কর্মক্ষমতা নিশ্চিত করে। কালো LCP হাউজিং 255°C এর সর্বোচ্চ তাপমাত্রা সহ স্ট্যান্ডার্ড সীসা-মুক্ত রিফ্লো প্রোফাইল সহ্য করে, যা SMT সমাবেশ লাইনে বিরামবিহীন একীকরণ সক্ষম করে। প্রতিটি ইউনিট 100% প্রতিবন্ধকতা এবং ফ্রিকোয়েন্সি যাচাইয়ের সাপেক্ষে, নমুনা ব্যাচ ডেটা 75dB-এর উপরে ধারাবাহিকভাবে শব্দ চাপের মাত্রা নিশ্চিত করে - ন্যূনতম স্পেসিফিকেশনের তুলনায় যথেষ্ট মার্জিন প্রদান করে।
4*4*2mm SMD ম্যাগনেটিক প্যাসিভ বুজার হল একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার, যার জন্য একটি বাহ্যিক AC ড্রাইভ সংকেত প্রয়োজন - সাধারণত একটি 4kHz স্কয়ার ওয়েভ বা মাইক্রোকন্ট্রোলার থেকে PWM আউটপুট - শ্রবণযোগ্য সতর্কতা তৈরি করতে। এই আর্কিটেকচার ডিজাইনারদের টোন ফ্রিকোয়েন্সি, ডিউটি সাইকেল এবং প্যাটার্ন সিকোয়েন্সের উপর সম্পূর্ণ নিয়ন্ত্রণ দেয়, যা সহজ সফ্টওয়্যার সমন্বয়ের মাধ্যমে অগ্রাধিকার-কোডেড সতর্কতা, মেলোডি জেনারেশন এবং ভলিউম মডুলেশন সক্ষম করে।
4kHz রেজোন্যান্ট ফ্রিকোয়েন্সি 2-4kHz ব্যান্ডের মধ্যে পড়ে যেখানে মানুষের শ্রবণ সংবেদনশীলতা শীর্ষে থাকে, এটি নিশ্চিত করে যে এমনকি সাধারণ গৃহমধ্যস্থ পরিবেশে সাধারণ SPL স্তরগুলিও উপলব্ধিযোগ্য। 12Ω কয়েল ইম্পিড্যান্স ইচ্ছাকৃতভাবে স্ট্যান্ডার্ড 3.3V এবং 5V MCU GPIO পিন থেকে সরাসরি ড্রাইভের অনুমতি দেওয়ার জন্য বেছে নেওয়া হয়েছে, অনেক অ্যাপ্লিকেশনে বহিরাগত ট্রানজিস্টর বাফার বা ডেডিকেটেড ড্রাইভার ICs-এর প্রয়োজনীয়তা দূর করে – যদি পিনটি ≤80mA পিক কারেন্ট উৎস করতে পারে।
আল্ট্রা-কম্প্যাক্ট 4.0×4.0mm ফুটপ্রিন্ট এবং 2.0mm প্রোফাইল উচ্চতা উচ্চ ঘনত্বের PCB লেআউটের জন্য অপ্টিমাইজ করা হয়েছে যেখানে উল্লম্ব ক্লিয়ারেন্স সীমিত। মাত্র 0.1g এ, উপাদান ভর নগণ্য জড়তা লোডিং অবদান রাখে, এটি পোর্টেবল এবং পরিধানযোগ্য ডিভাইসগুলির জন্য শক এবং কম্পন সাপেক্ষে উপযুক্ত করে তোলে। LCP হাউজিং সম্পূর্ণ ‑20°C থেকে +70°C অপারেটিং রেঞ্জ জুড়ে মাত্রিক স্থিতিশীলতা প্রদান করে এবং বিকৃতি বা শাব্দিক অবক্ষয় ছাড়াই রিফ্লো সোল্ডারিংয়ের তাপীয় চাপ সহ্য করে।
আল্ট্রা-মিনিয়েচার এসএমডি ফর্ম ফ্যাক্টর - 4.0 × 4.0 × 2.0 মিমি অ্যাকোস্টিক পারফরম্যান্সের সাথে আপোস না করে স্থান-সীমাবদ্ধ ডিজাইনগুলিতে একীকরণ সক্ষম করে
অপ্টিমাইজ করা 4kHz অনুরণিত ফ্রিকোয়েন্সি - সর্বনিম্ন শক্তি খরচে সর্বাধিক অনুভূত উচ্চ শব্দের জন্য মানুষের কানের সবচেয়ে সংবেদনশীল পরিসরে কেন্দ্রীভূত
কম ইম্পিডেন্স কয়েল (12±3Ω) - কম-ভোল্টেজ MCU আউটপুট থেকে সরাসরি ড্রাইভের সুবিধা দেয়, BOM খরচ এবং সার্কিট জটিলতা হ্রাস করে
প্রশস্ত 2–4V অপারেটিং উইন্ডো - একক-সেল লি-আয়ন, 3V মুদ্রা-সেল এবং স্ট্যান্ডার্ড 3.3V লজিক রেল সরবরাহের সাথে সামঞ্জস্যপূর্ণ
উচ্চ-তাপমাত্রার LCP হাউজিং - 255°C পর্যন্ত রিফ্লো সোল্ডারিং প্রোফাইল সহ্য করে এবং ‑20°C থেকে +70°C অপারেটিং রেঞ্জ জুড়ে মাত্রিক স্থিতিশীলতা বজায় রাখে
রিফ্লো এবং ওয়েভ সোল্ডারিং সামঞ্জস্যপূর্ণ - 3টি পর্যন্ত রিফ্লো পাস সহ স্বয়ংক্রিয় SMT সমাবেশ সমর্থন করে, উত্পাদন নমনীয়তা নিশ্চিত করে
| প্যারামিটার | মান |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার |
| রেটেড ভোল্টেজ | 3.0 V (o-p) |
| অপারেটিং ভোল্টেজ | 2 - 4 V (o-p) |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 65 ডিবি |
| অপারেটিং বর্তমান | ≤ 80 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 300 Hz |
| কুণ্ডলী প্রতিরোধ | 12 ± 3 Ω |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C |

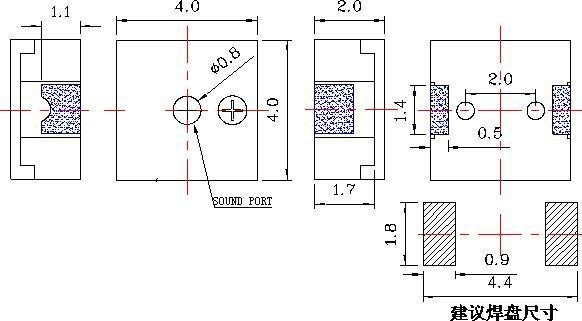

| মাত্রা (L × W × H) | 4.0 × 4.0 × 2.0 মিমি |
| ওজন | 0.1 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি |
| সোল্ডারিং পদ্ধতি (প্রস্তাবিত) | রিফ্লো: 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড |
পরিধানযোগ্য স্বাস্থ্য মনিটর - কম্প্যাক্ট ফিটনেস ট্র্যাকার এবং স্মার্টওয়াচগুলিতে ওষুধের অনুস্মারক এবং স্ট্যাটাস সতর্কতা যেখানে PCB এলাকা অত্যন্ত সীমিত
IoT সেন্সর নোড - পরিবেশগত নিরীক্ষণ, স্মার্ট এগ্রিকালচার, এবং কয়েন সেল বা এনার্জি হার্ভেস্টিং থেকে চালিত সম্পদ ট্র্যাকিং ডিভাইসের জন্য কম-পাওয়ার অ্যাকোস্টিক প্রতিক্রিয়া
পোর্টেবল মেডিকেল ডিভাইস - গ্লুকোজ মিটার, পালস অক্সিমিটার এবং হ্যান্ডহেল্ড ডায়াগনস্টিক ইন্সট্রুমেন্টে শ্রবণযোগ্য নিশ্চিতকরণ টোন যার জন্য কমপ্যাক্ট, নির্ভরযোগ্য শ্রবণযোগ্য সূচক প্রয়োজন
স্মার্ট হোম কন্ট্রোল - থার্মোস্ট্যাট, স্মার্ট সুইচ এবং সিকিউরিটি কীপ্যাড যেখানে জায়গা সীমাবদ্ধ সেখানে বোতাম টিপুন প্রতিক্রিয়া এবং অ্যালার্ম বিজ্ঞপ্তি
কনজিউমার ইলেকট্রনিক্স আনুষাঙ্গিক - TWS ইয়ারবাড কেস, পাওয়ার ব্যাঙ্ক এবং ব্লুটুথ ট্যাগে চার্জিং স্ট্যাটাস এবং সংযোগ সতর্কতা
লাইট-ডিউটি ইন্ডাস্ট্রিয়াল হ্যান্ডহেল্ড ডিভাইস - কমপ্যাক্ট বারকোড স্ক্যানার, পোর্টেবল RFID রিডার এবং নিয়ন্ত্রিত ইনডোর পরিবেশে পরিচালিত মোবাইল ডেটা সংগ্রহের টার্মিনালগুলিতে স্ক্যান নিশ্চিতকরণ এবং ত্রুটি সতর্কতা
MLT-4020H 75.6–79.7dB (নমুনা ব্যাচ ডেটা), 65dB ন্যূনতম স্পেসিফিকেশনকে উল্লেখযোগ্যভাবে অতিক্রম করে একটি পরিমাপিত শব্দ চাপের স্তর সরবরাহ করে। এই কর্মক্ষমতা, একটি 4 মিমি বর্গ ফুটপ্রিন্ট এবং 2 মিমি উচ্চতার মধ্যে অর্জিত, অপ্টিমাইজড কয়েল উইন্ডিং, ম্যাগনেটিক সার্কিট ডিজাইন এবং ডায়াফ্রাম টিউনিংয়ের ফলে। 0.1g এ, উপাদানটি PCB-তে নগণ্য ভর যোগ করে, এটি পরিধানযোগ্য এবং বহনযোগ্য ডিভাইসের জন্য একটি গুরুত্বপূর্ণ বিবেচ্য যেখানে ওজনের বাজেট শক্তভাবে নিয়ন্ত্রণ করা হয়।
12Ω কয়েল রেজিস্ট্যান্সটি বাহ্যিক বাফারিং ছাড়াই স্ট্যান্ডার্ড GPIO পিন থেকে সরাসরি ড্রাইভ সক্ষম করার জন্য নির্বাচন করা হয়েছে, যদি পিনটি ≤80mA পিক কারেন্টের উত্স করতে পারে - এটি অনেক ARM Cortex‑M এবং অন্যান্য কম-পাওয়ার MCU-এর জন্য সাধারণ। 3.3V তে অপারেটিং ডিজাইনের জন্য, বুজারটি তার 2-4V অপারেটিং রেঞ্জের মধ্যে থাকে, যা 3.0V SPL-এর প্রায় 85% প্রদান করে যখন সামান্য কম কারেন্ট আঁকা হয়। এই ভোল্টেজ স্থিতিস্থাপকতা পাওয়ার সাপ্লাই ডিজাইনকে সরল করে, কারণ একই উপাদানটি বিভিন্ন লজিক ভোল্টেজ সহ পণ্যের বৈচিত্র জুড়ে ব্যবহার করা যেতে পারে।
ডিজাইনারদের জন্য স্থান-সীমাবদ্ধ অ্যাপ্লিকেশনগুলিতে টাইট অ্যাকোস্টিক স্পেসিফিকেশনগুলি পূরণ করতে হবে, MLT-4020H সম্পূর্ণ উত্পাদন ট্রেসেবিলিটি, নথিভুক্ত পরীক্ষার ডেটা এবং স্ট্যান্ডার্ড SMT সমাবেশ প্রক্রিয়াগুলির সাথে সামঞ্জস্যপূর্ণ একটি বৈধ সমাধান প্রদান করে৷
MEIDI স্বয়ংক্রিয় কয়েল উইন্ডিং, সোল্ডারিং এবং অ্যাকোস্টিক টিউনিং সমন্বিত ডেডিকেটেড SMD সমাবেশ লাইনে MLT-4020H তৈরি করে। আমাদের জিয়াংসু সুবিধা ISO 9001:2015 গুণমান ব্যবস্থাপনার অধীনে কাজ করে, প্রতিটি উৎপাদন পর্যায়ে প্রক্রিয়াধীন নিয়ন্ত্রণ সহ – উপাদান পরিদর্শন থেকে চূড়ান্ত কার্যকরী পরীক্ষা পর্যন্ত।
প্রতিটি উত্পাদন ব্যাচ ব্যাপক যোগ্যতা পরীক্ষার অধীন হয়:
শাব্দ যাচাইকরণ - রেটেড ভোল্টেজে 100% SPL পরিমাপ; নমুনা ব্যাচ ডেটা দেখায় 75.6–79.7dB, ধারাবাহিকভাবে সর্বনিম্ন 65dB এর উপরে
ফ্রিকোয়েন্সি স্থিতিশীলতা - পরিসংখ্যানগত নমুনা 4000Hz ±300Hz এ; সাধারণ পরিমাপ পরিসীমা 3950–4050Hz
কুণ্ডলী প্রতিরোধের স্ক্রীনিং - 12±3Ω যাচাইকরণ; পরিমাপ করা মান সাধারণত 11.2–12.8Ω
উচ্চ-তাপমাত্রা সঞ্চয়স্থান - +80±2℃ এ 48 ঘন্টা; 2‑ঘন্টা পরিবেষ্টিত স্থিতিশীলতার পরে সম্পূর্ণ প্যারামিটার পুনরুদ্ধার
নিম্ন-তাপমাত্রা সঞ্চয়স্থান - -30±2℃ এ 48 ঘন্টা; সর্বনিম্ন 2V এ যাচাইকৃত সক্রিয়করণ
থার্মাল শক সাইক্লিং - -30℃ এবং +80℃ এর মধ্যে 5টি চক্র প্রতি চরম প্রতি 30‑মিনিট dwell
যান্ত্রিক চাপের বৈধতা - সাইনোসয়েডাল কম্পন (10-55Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, 0.5 ঘন্টা ক্রমবর্ধমান) এবং 10 মিমি শক্ত কাঠের উপর 75 সেমি ফ্রি-ফল ড্রপ (3 প্রভাব)
আর্দ্রতা প্রতিরোধ - 50±5℃ / 90-95% RH এ 48 ঘন্টা তারপর 2‑ঘন্টা পুনরুদ্ধার এবং বৈদ্যুতিক বৈশিষ্ট্য
সোল্ডার তাপ প্রতিরোধের – 250±5℃ 10±0.5সেকেন্ডের জন্য 2.0mm বডি-টু-সোল্ডার ক্লিয়ারেন্স, LCP হাউজিং অখণ্ডতা যাচাই করে
সমস্ত উপাদান RoHS এবং REACH অনুগত। হাউজিং-এ লট কোড চিহ্নগুলি উত্পাদন তারিখ, পরীক্ষার রেকর্ড এবং উপাদান ব্যাচের সম্পূর্ণ সন্ধানযোগ্যতা সক্ষম করে।
প্রশ্ন 1: MLT-4020H এর জন্য কি একটি বহিরাগত ড্রাইভার সার্কিট প্রয়োজন?
হ্যাঁ। একটি প্যাসিভ ইলেক্ট্রোম্যাগনেটিক বুজার হিসাবে, এটি একটি বাহ্যিক এসি সংকেত প্রয়োজন - সাধারণত একটি 4kHz বর্গ তরঙ্গ বা PWM - শব্দ উৎপন্ন করতে। শুধুমাত্র একটি স্থির ডিসি ভোল্টেজ প্রয়োগ করা শ্রবণযোগ্য আউটপুট তৈরি করবে না। PWM ক্ষমতা সহ একটি স্ট্যান্ডার্ড মাইক্রোকন্ট্রোলার GPIO এই ইউনিটটি চালানোর জন্য যথেষ্ট, যদি এটি কমপক্ষে 80mA পিক কারেন্ট উৎস করতে পারে। GPIO- সীমিত ডিজাইনের জন্য, বর্তমান লোড পরিচালনা করার জন্য একটি ছোট NPN ট্রানজিস্টর বাফার যোগ করা যেতে পারে।
প্রশ্ন 2: প্রস্তাবিত ড্রাইভিং ভোল্টেজ এবং সংকেত বিন্যাস কি?
রেট করা ভোল্টেজ হল 3.0V (পিক-টু-পিক), যার অপারেটিং রেঞ্জ 2–4V। 3.0V এ 4kHz বর্গ তরঙ্গ সর্বোত্তম শব্দ আউটপুট প্রদান করে। 12±3Ω প্রতিবন্ধকতা অতিরিক্ত পরিবর্ধন ছাড়াই সর্বাধিক 3.3V MCU পিন থেকে সরাসরি ড্রাইভের অনুমতি দেয়, যদি পিনটি ≤80mA উৎস করতে পারে। 5V সিস্টেমের জন্য, একটি সিরিজ প্রতিরোধক (47–100Ω) কারেন্টকে সীমিত করতে এবং অতিরিক্ত গরম হওয়া প্রতিরোধ করার পরামর্শ দেওয়া হয়, কারণ ক্রমাগত 5V অপারেশনের জন্য বুজারকে রেট দেওয়া হয় না।
Q3: MLT-4020H কি স্ট্যান্ডার্ড SMT রিফ্লো প্রক্রিয়ার সাথে সামঞ্জস্যপূর্ণ?

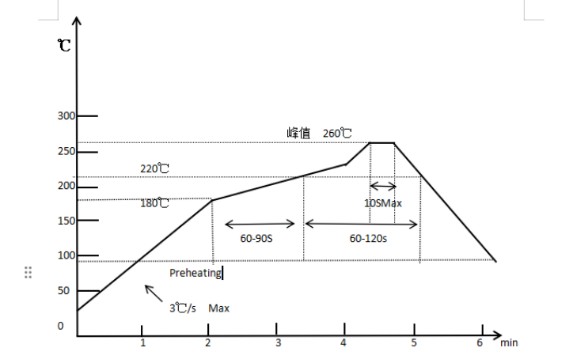

হ্যাঁ। কালো LCP হাউজিং 255±5°C পিক এ 3 সেকেন্ডের জন্য রিফ্লো সোল্ডারিংয়ের জন্য রেট করা হয়েছে, যেখানে 40-70 সেকেন্ডের 180°C প্রিহিট স্টেজ রয়েছে। কার্যক্ষমতার অবনতি ছাড়াই 3টি পর্যন্ত রিফ্লো চক্র অনুমোদিত। তরঙ্গ সোল্ডারিংয়ের জন্য, 4-6 সেকেন্ডের জন্য পরামিতি 260°C। 2-5 সেকেন্ডের জন্য 360°C এ ম্যানুয়াল সোল্ডারিংও সমর্থিত। হাউজিং বিকৃতি বা অভ্যন্তরীণ ক্ষতি এড়াতে সর্বদা সুপারিশকৃত তাপমাত্রা প্রোফাইল অনুসরণ করুন।
প্রশ্ন 4: শব্দ ফ্রিকোয়েন্সি সামঞ্জস্য করা যেতে পারে, নাকি এটি 4kHz এ স্থির করা যায়?
যখন রেজোন্যান্ট ফ্রিকোয়েন্সি যান্ত্রিকভাবে সর্বোচ্চ শব্দ চাপের জন্য 4000±300Hz এ সুর করা হয়, তখন বুজারটি একটি বিস্তৃত ফ্রিকোয়েন্সি পরিসর জুড়ে ড্রাইভ সংকেতগুলিতে প্রতিক্রিয়া জানাবে। যাইহোক, সাউন্ড আউটপুট উল্লেখযোগ্যভাবে হ্রাস পায় যখন অনুরণন থেকে দূরে চলে যায় - প্রতি অষ্টক বিচ্যুতি প্রায় 6dB। পরিবর্তনশীল-টোন অ্যাপ্লিকেশনের জন্য, টোনাল বৈচিত্র অর্জনের সময় পর্যাপ্ত SPL বজায় রাখার জন্য 4kHz (যেমন, 3.5–4.5kHz) ফ্রিকোয়েন্সি মড্যুলেশন বাঞ্ছনীয়।
প্রশ্ন 5: OEM আদেশের জন্য কাস্টম স্পেসিফিকেশন উপলব্ধ?
হ্যাঁ। MEIDI ভলিউম অর্ডারের জন্য OEM/ODM কাস্টমাইজেশন সমর্থন করে। বিকল্পগুলির মধ্যে রয়েছে বিকল্প রেজোন্যান্ট ফ্রিকোয়েন্সি (2-6kHz-এর মধ্যে), কাস্টম ইম্পিডেন্স মান, বিশেষ হাউজিং রঙ এবং পরিবর্তিত অ্যাকোস্টিক পোর্ট কনফিগারেশন। লিড-টাইম এবং ন্যূনতম অর্ডারের পরিমাণ কাস্টমাইজেশনের সুযোগের উপর নির্ভর করে। আপনার নির্দিষ্ট প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের বিক্রয় দলের সাথে যোগাযোগ করুন, এবং আমরা একটি সম্ভাব্যতা মূল্যায়ন এবং উদ্ধৃতি প্রদান করব।
প্রশ্ন 6: 3V এ ক্রমাগত অপারেশনের অধীনে প্রত্যাশিত জীবনকাল কী?
1/2 ডিউটি-সাইকেল রেজোন্যান্ট-ফ্রিকোয়েন্সি স্কয়ার ওয়েভ সহ 25±10°C তাপমাত্রায় 96ঘন্টা নির্দিষ্ট আজীবন পরীক্ষার শর্ত। একটানা-টোন অ্যাপ্লিকেশানের জন্য, MEIDI কয়েল গরম কমাতে এবং কম্পোনেন্টের আয়ু বাড়াতে ডিউটি সাইকেল 50%-এ সীমিত করার বা বিরতিহীন সতর্কতা প্যাটার্ন (যেমন, 1 সেকেন্ড চালু, 3 সেকেন্ড বন্ধ) প্রয়োগ করার সুপারিশ করে৷ নির্দিষ্ট অপারেটিং অবস্থার অধীনে আজীবন অনুমানের জন্য আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, রেফারেন্স ডিজাইন, ড্রাইভার সার্কিট উদাহরণ বা ভলিউম মূল্যের জন্য, MEIDI ইঞ্জিনিয়ারিং সাপোর্টের সাথে যোগাযোগ করুন। আমরা যোগ্য প্রকল্পগুলির জন্য বিনামূল্যে প্রকৌশল নমুনা অফার করি এবং আপনার একীকরণকে প্রবাহিত করতে প্রতিক্রিয়াশীল অ্যাপ্লিকেশন সহায়তা প্রদান করি।
আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিম সাধারণত PCB ফুটপ্রিন্ট সুপারিশ, রিফ্লো প্রোফাইল নির্দেশিকা এবং আপনার নির্দিষ্ট পণ্যের প্রয়োজনীয়তার জন্য ডিজাইন-ইন সমর্থন সহ এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
