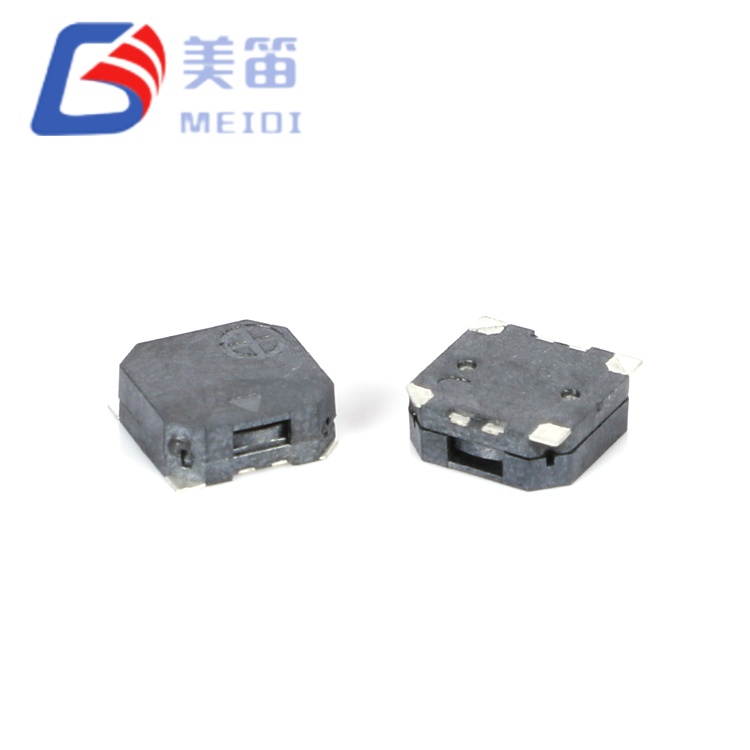

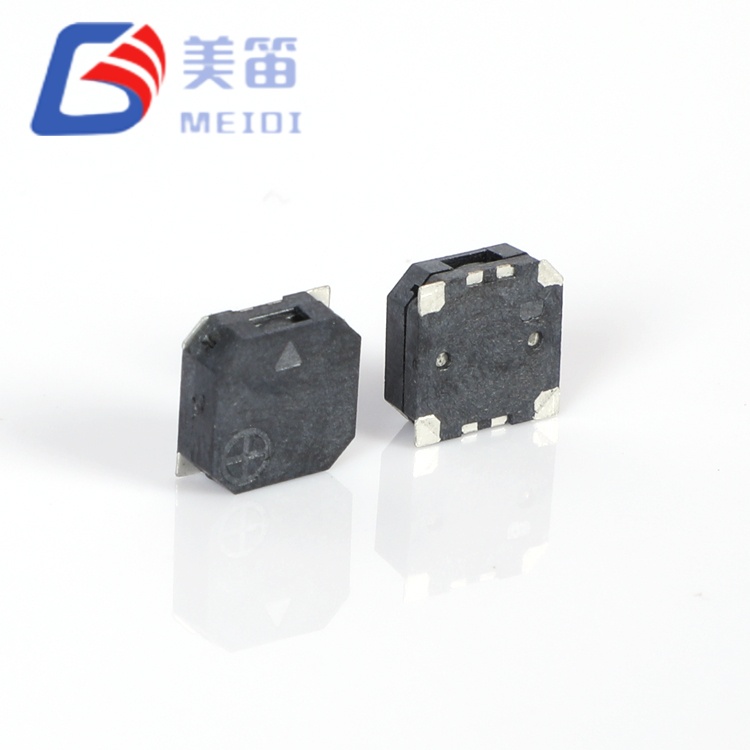

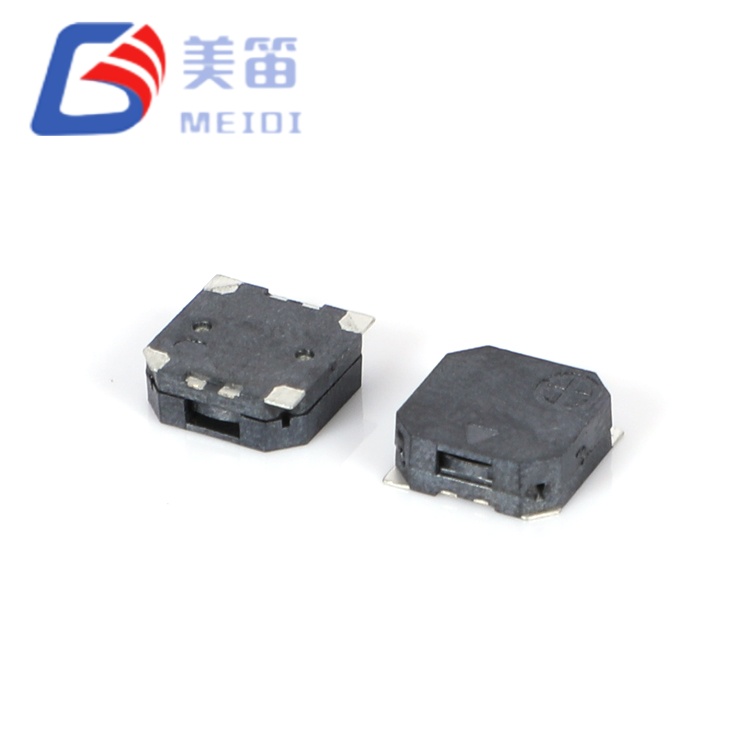

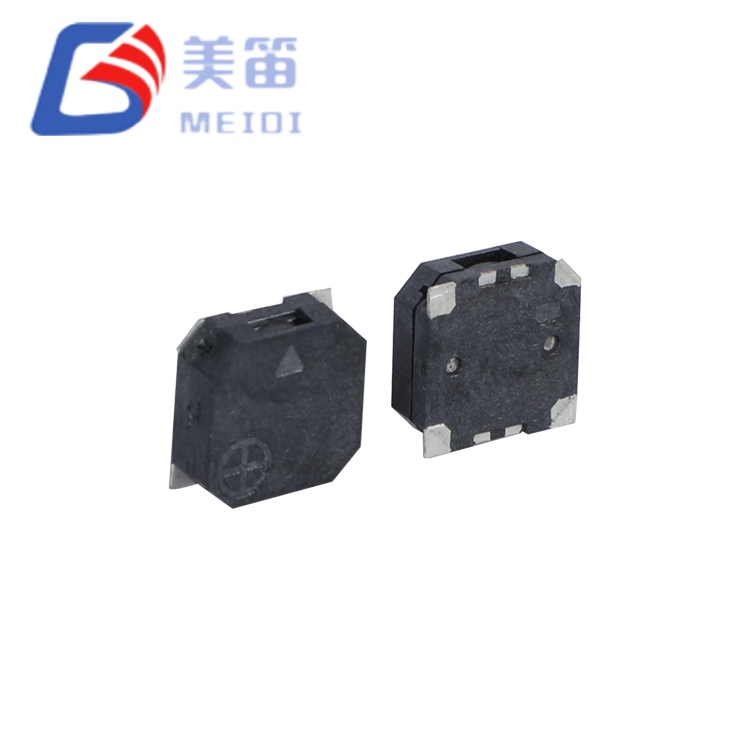

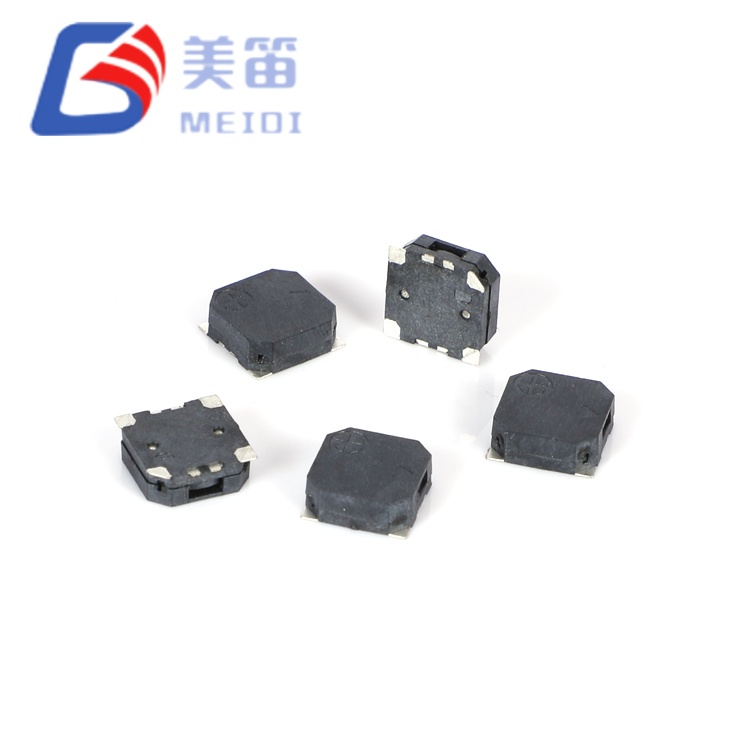

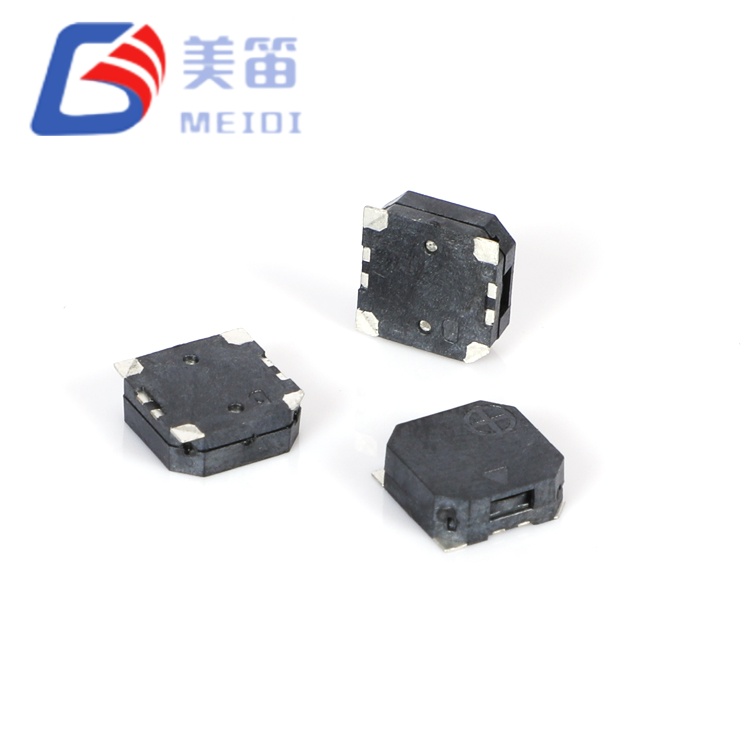

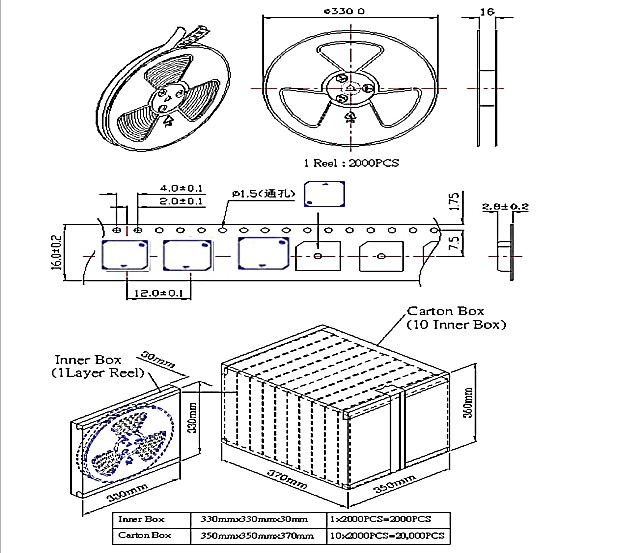

MLT-7525-16R 7.5*7.5*2.5mm SMD ম্যাগনেটিক প্যাসিভ বুজার MLT SMD বাজারের পোর্টফোলিওতে এক ধাপ উপরে উপস্থাপন করে, যেখানে কমপ্যাক্ট 5 মিমি সিরিজ ধ্বনিগত বা বৈদ্যুতিকভাবে অপর্যাপ্ত বলে প্রমাণিত হয়। একটি 7.5 × 7.5 মিমি পদচিহ্ন এবং 2.5 মিমি উচ্চতা সহ, এই 16Ω 3.6V SMD ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজারটি পরিমাপযোগ্য উচ্চ শব্দ চাপ এবং বিস্তৃত ভোল্টেজ সামঞ্জস্য প্রদান করার সময় এর 5 মিমি প্রতিরূপের PCB এলাকা 2.25 × দখল করে।
5 মিমি সিরিজ থেকে সবচেয়ে উল্লেখযোগ্য প্রস্থান এর বৈদ্যুতিক এবং অ্যাকোস্টিক টিউনিংয়ের মধ্যে রয়েছে। 2.5-4.5 V এর অপারেটিং স্প্যানের সাথে রেট করা ভোল্টেজ 3.6 V-এ বৃদ্ধি পায়, সরাসরি একক-কোষ লি-আয়ন ব্যাটারি (3.0-4.2 V নামমাত্র) এবং 5 V লজিক সিস্টেম ভোল্টেজ নিয়ন্ত্রণ ছাড়াই মিটমাট করে। রেজোন্যান্ট ফ্রিকোয়েন্সি 2700 ± 300 Hz-এ নেমে আসে - এমন একটি পরিসর যেখানে মানুষের শ্রবণশক্তি সংবেদনশীল থাকে যখন পরিবেষ্টিত যান্ত্রিক এবং বৈদ্যুতিক শব্দ সাধারণত হ্রাস পায়, শিল্প পরিবেশে সংকেত-থেকে-শব্দ অনুপাতের উন্নতি করে।
16 ± 3 Ω কুণ্ডলী প্রতিরোধ উচ্চ-ভোল্টেজ অপারেশনের জন্য একটি ইচ্ছাকৃত নকশা পছন্দ প্রতিনিধিত্ব করে। 3.6 V এ, বর্তমান ড্র ≤ 100 mA থাকে যখন বর্ধিত কয়েল বাঁক এবং বৃহত্তর ডায়াফ্রাম এলাকা ≥ 85 dB আউটপুট উৎপন্ন করে। এই প্রতিবন্ধকতা স্তরটি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত যেখানে ড্রাইভার সার্কিটগুলি 5 V রেল থেকে কাজ করে বা যেখানে ন্যূনতম উপাদান গণনার চেয়ে কম বর্তমান খরচকে অগ্রাধিকার দেওয়া হয়।
MEIDI দ্বারা উত্পাদিত, MLT-7525-16R 5 মিমি সিরিজের তুলনায় একটি বিস্তৃত তাপমাত্রার খামকে অন্তর্ভুক্ত করে — -30 °C থেকে +70 °C পর্যন্ত কাজ করে এবং -40 °C থেকে +85 °C পর্যন্ত সংরক্ষণ করা হয়। এই বর্ধিত পরিসীমা বহিরঙ্গন সরঞ্জাম, উত্তপ্ত পরিবেষ্টন, এবং স্বয়ংচালিত অভ্যন্তরীণ অ্যাপ্লিকেশনগুলিতে স্থাপনা সমর্থন করে যেখানে তাপীয় ভ্রমণগুলি সাধারণ ভোক্তা-গ্রেডের সীমা অতিক্রম করে। একটি উদ্ধৃতি অনুরোধ করতে বা ভলিউম মূল্যের জন্য একটি RFQ জমা দিতে আমাদের সাথে যোগাযোগ করুন৷
কমপ্যাক্ট এসএমডি আকারে উচ্চতর অ্যাকোস্টিক আউটপুটের জন্য 2.5 মিমি প্রোফাইল সহ 7.5 × 7.5 মিমি ফুটপ্রিন্ট প্রসারিত
2.5-4.5 V অপারেটিং রেঞ্জ সহ উচ্চ রেটেড ভোল্টেজ 3.6 V — 3.7 V Li-ion এবং 5 V লজিক সিস্টেমের সাথে সামঞ্জস্যপূর্ণ
নিম্ন 2700 ± 300 Hz অনুরণিত ফ্রিকোয়েন্সি — 4 kHz বিকল্পের চেয়ে পরিবেষ্টিত শব্দ আরও কার্যকরভাবে প্রবেশ করে
শিল্প এবং সুরক্ষা অ্যাপ্লিকেশনের দাবির জন্য 10 সেমিতে উচ্চতর ≥ 85 ডিবি শব্দ চাপ
16 ± 3 Ω কয়েল প্রতিরোধ ক্ষমতা কম বর্তমান চাহিদা সহ উচ্চ-ভোল্টেজ ড্রাইভ সার্কিটের জন্য অপ্টিমাইজ করা হয়েছে
বর্ধিত তাপমাত্রা পরিসীমা: -30 °C থেকে +70 °C অপারেটিং, -40 °C থেকে +85 °C সঞ্চয়স্থান
সম্প্রসারিত অ্যাকোস্টিক ডায়াফ্রাম এলাকা — 7.5 মিমি বর্গক্ষেত্র হাউজিং 5 মিমি বৈকল্পিকগুলির চেয়ে একটি বড় কম্পনকারী ঝিল্লিকে মিটমাট করে, নিম্ন ফ্রিকোয়েন্সিতে শব্দ চাপ তৈরির দক্ষতা বৃদ্ধি করে
2.7 kHz লো-ফ্রিকোয়েন্সি রেজোন্যান্স — 2-3 kHz ব্যান্ডকে লক্ষ্য করে যেখানে মানুষের শ্রবণ সংবেদনশীলতা পরিবেষ্টিত শব্দের সাথে ছেদ করে, শিল্প এবং বহিরঙ্গন সেটিংসে উপলব্ধিযোগ্যতা উন্নত করে
2.5-4.5 V রেঞ্জ সহ 3.6 V রেটেড ভোল্টেজ — লি-আয়ন কোষ, 5 V লজিক এবং সাধারণ প্রতিরোধী বা ট্রানজিস্টর ড্রাইভের মাধ্যমে স্বয়ংচালিত 12 V সিস্টেমের সাথে স্থানীয় সামঞ্জস্যতা
উচ্চ-ভোল্টেজ দক্ষতার জন্য 16 ± 3 Ω প্রতিবন্ধকতা - 12 Ω বিকল্পগুলির তুলনায় উন্নত ভোল্টেজগুলিতে কারেন্ট ড্র কমানো, ড্রাইভার সার্কিটে তাপ ব্যবস্থাপনা সহজ করে
বর্ধিত -30 °C থেকে +70 °C অপারেটিং রেঞ্জ - স্ট্যান্ডার্ড -20 °C নিম্ন সীমা ছাড়িয়ে যায়, কোল্ড-স্টার্ট এবং সাব-জিরো ডিপ্লোয়মেন্ট পরিস্থিতি সমর্থন করে
2.5 মিমি লো প্রোফাইল সহ কালো LCP হাউজিং - অভ্যন্তরীণ শাব্দ গহ্বরের পরিমাণ সর্বাধিক করার সময় উল্লম্ব ক্লিয়ারেন্স শৃঙ্খলা বজায় রাখে
| প্যারামিটার | মান |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার |
| রেটেড ভোল্টেজ | 3.6 V (o-p) |
| অপারেটিং ভোল্টেজ | 2.5 - 4.5 V (o-p) |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি |
| অপারেটিং বর্তমান | ≤ 100 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz |
| কুণ্ডলী প্রতিরোধ | 16 ± 3 Ω |
| অপারেটিং তাপমাত্রা | -30 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -40 °C ~ +85 °C |

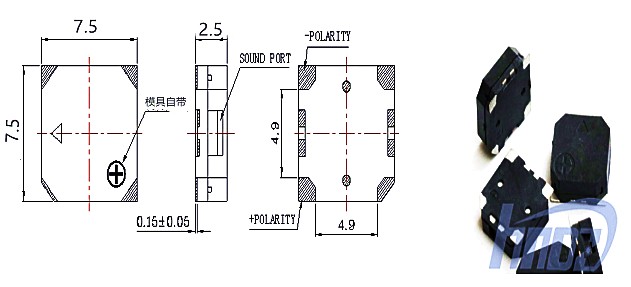

| মাত্রা (L × W × H) | 7.5 × 7.5 × 2.5 মিমি |
| ওজন | 0.5 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি |
| সোল্ডারিং পদ্ধতি (প্রস্তাবিত) | রিফ্লো: 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড |
7.5*7.5*2.5 মিমি এসএমডি ম্যাগনেটিক প্যাসিভ বুজারটি এসএমডি বুজার ল্যান্ডস্কেপে একটি স্বতন্ত্র অবস্থান দখল করে: এটি কমপ্যাক্ট 5 মিমি ডিভাইস এবং বিশাল থ্রু-হোল ম্যাগনেটিক বাজারের মধ্যে ব্যবধান পূরণ করে। সারফেস-মাউন্ট অ্যাসেম্বলিতে সীমাবদ্ধ প্রকৌশলীদের জন্য কিন্তু 5 মিমি প্যাকেজ যা সরবরাহ করতে পারে তার বাইরে অ্যাকোস্টিক আউটপুট প্রয়োজন, এই 16Ω 3.6V SMD ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বুজার একটি কার্যকর মধ্যবর্তী সমাধান প্রদান করে।
ফ্রিকোয়েন্সি নির্বাচন বিশেষ মনোযোগ ওয়ারেন্টি. 2700 Hz-এ, MLT-7525-16R 4 kHz ক্লাস্টারের নীচে কাজ করে যেখানে বেশিরভাগ কমপ্যাক্ট বাজারগুলি ঘনীভূত হয়। এটি দুটি প্রসঙ্গে গুরুত্বপূর্ণ: প্রথম, নিম্ন ফ্রিকোয়েন্সিগুলি স্বল্প দূরত্বে কম বায়ুমণ্ডলীয় ক্ষয় সহ প্রচার করে; দ্বিতীয়ত, শিল্প পরিবেশ সাধারণত 4 kHz অঞ্চলের তুলনায় 2-3 kHz ব্যান্ডে কম শব্দের বর্ণালী ঘনত্ব প্রদর্শন করে যেখানে কুলিং ফ্যান, বিদ্যুত সরবরাহের পরিবর্তন এবং ডিজিটাল ইলেকট্রনিক্স যথেষ্ট হস্তক্ষেপ তৈরি করে।
16 Ω প্রতিবন্ধকতা 12 Ω সিরিজের তুলনায় একটি ভিন্ন ড্রাইভ সার্কিট প্যারাডাইম প্রবর্তন করে। যদিও 3.3 V মাইক্রোকন্ট্রোলার থেকে সরাসরি GPIO ড্রাইভ কম ব্যবহারিক (বর্তমান সাধারণ 25 mA পিনের সীমা ছাড়িয়ে যাবে), উচ্চ ইম্পিডেন্স জোড়া স্বাভাবিকভাবেই 5 V লজিক, ডেডিকেটেড ড্রাইভার IC, বা লি-আয়ন বা নিয়ন্ত্রিত সরবরাহ থেকে পরিচালিত সাধারণ ট্রানজিস্টর পর্যায়গুলির সাথে। ফলস্বরূপ সিস্টেমটি প্রায়শই কম কারেন্ট ট্রানজিয়েন্টের কারণে আরও ভাল ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য অর্জন করে।
0.5 গ্রাম ভর — 5 মিমি ভেরিয়েন্টের 0.1 গ্রাম এর পাঁচগুণ — যান্ত্রিক দৃঢ়তায় অবদান রাখে। বর্ধিত জড়তা কম্পন-প্ররোচিত মাইক্রোফোনিক প্রভাবকে প্রতিরোধ করে এবং যান্ত্রিক শক পরিস্থিতিতে আরও স্থিতিশীল শাব্দ আউটপুট প্রদান করে। আপনার লক্ষ্য পরিবেশে কম-ফ্রিকোয়েন্সি অনুপ্রবেশ মূল্যায়ন করার জন্য একটি নমুনার অনুরোধ করুন।
শিল্প যন্ত্রপাতি অ্যালার্ম সিস্টেম - জরুরী স্টপ, ফল্ট, এবং CNC মেশিনে ওভারলোড সতর্কতা, প্রেস, এবং উপাদান হ্যান্ডলিং সরঞ্জাম যেখানে পরিবেষ্টিত শব্দ 70 ডিবি অতিক্রম করে
আউটডোর টেলিকমিউনিকেশন অবকাঠামো — বেস স্টেশন, রিপিটার এবং নেটওয়ার্ক নোডগুলিতে ক্যাবিনেটের অনুপ্রবেশ, বিদ্যুৎ ব্যর্থতা এবং তাপীয় ভ্রমণের সতর্কতা
বাণিজ্যিক যানবাহনের অভ্যন্তরীণ সিস্টেম - বিপরীত অ্যালার্ম, সিটবেল্ট অনুস্মারক এবং ভ্যান, ট্রাক এবং নির্মাণ সরঞ্জামগুলিতে কার্গো দরজার সতর্কতা
কৃষি ও নির্মাণ যন্ত্রপাতি - কম্পন এবং ধুলোর সংস্পর্শে থাকা ট্রাক্টর, খননকারী এবং ফসল কাটার কাজে কর্মক্ষম অবস্থা এবং নিরাপত্তা সীমানা সতর্কতা
নিরবচ্ছিন্ন পাওয়ার সাপ্লাই (ইউপিএস) — ডেটা সেন্টারে ব্যাটারি মোড, ওভারলোড এবং রক্ষণাবেক্ষণের সতর্কতা এবং মেডিকেল-গ্রেড ব্যাকআপ পাওয়ার সিস্টেম
কোল্ড-চেইন লজিস্টিক সরঞ্জাম — তাপমাত্রা লঙ্ঘন এবং রেফ্রিজারেটেড পরিবহন পাত্রে এবং ওয়াক-ইন ফ্রিজারে দরজা-খোলা অ্যালার্ম
MEIDI সমস্ত MLT সিরিজের উৎপাদন জুড়ে ধারাবাহিক নির্ভরযোগ্যতা প্রোটোকল প্রয়োগ করে, MLT-7525-16R একই ব্যাপক স্ট্রেস যাচাইয়ের সাপেক্ষে:
জলবায়ু সহনশীলতা বৈধতা — 48-ঘন্টা উচ্চ-তাপমাত্রা স্টোরেজ +80 ± 2 °C, 48-ঘন্টা নিম্ন-তাপমাত্রা স্টোরেজ -30 ± 2 °C এবং 5-চক্র তাপীয় শক (-30 °C ↔ +80 °C, 30-মিনিট dwell)
•যান্ত্রিক চাপ পরীক্ষা — সাইনোসয়েডাল কম্পন (10-55 Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, 0.5 ঘন্টা ক্রমবর্ধমান) এবং 10 মিমি শক্ত কাঠের উপর 75 সেমি ফ্রি-ফল ড্রপ (3 প্রভাব)
•আর্দ্রতা প্রতিরোধের যাচাইকরণ — 50 ± 5 °C / 90-95% RH-এ 48-ঘন্টা কন্ডিশনার এবং তারপরে 2-ঘন্টা পরিবেষ্টিত পুনরুদ্ধার এবং সম্পূর্ণ বৈদ্যুতিক বৈশিষ্ট্য
•সোল্ডারিং অখণ্ডতা নিশ্চিতকরণ — 10 ± 0.5 সেকেন্ডের জন্য 250 ± 5 °C তাপমাত্রায় সোল্ডার তাপ প্রতিরোধের (2.0 মিমি বডি-টু-সোল্ডার ক্লিয়ারেন্স), প্লাস সম্পূর্ণ রিফ্লো প্রোফাইল সম্মতি

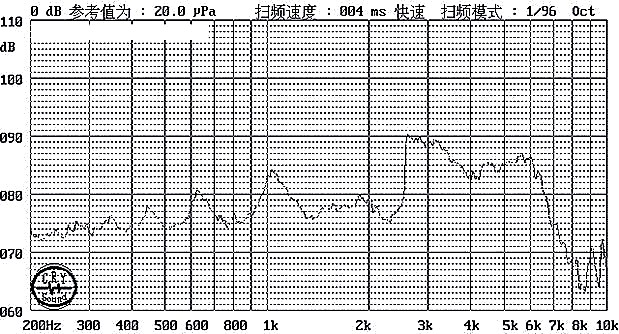

নমুনা ব্যাচ পরীক্ষার ডেটা (10 ইউনিট, 3.6 V স্ট্যান্ডার্ড ড্রাইভ, 10 সেমি) নিশ্চিত করে: শব্দ চাপ 87.3--89.5 dB, বর্তমান 71.0--72.7 mA, ফ্রিকোয়েন্সি 2705--2735 Hz, প্রতিবন্ধকতা 16.0--16.7 Ω --- নির্দিষ্টকরণের মধ্যে সবগুলি।
1. কেন MLT-7525-16R ছোট SMD বাজারগুলিতে 12 Ω সাধারণের পরিবর্তে 16 Ω ব্যবহার করে?
16 Ω কয়েলটি 3.6 V রেটেড ভোল্টেজ এবং 2.5–4.5 V অপারেটিং পরিসরের জন্য অপ্টিমাইজ করা হয়েছে। এই ভোল্টেজগুলিতে, একটি 12 Ω কুণ্ডলী অত্যধিক কারেন্ট (3.6 V এ 300 mA পর্যন্ত), স্ট্যান্ডার্ড ড্রাইভারের ক্ষমতাকে অতিক্রম করে এবং অবাঞ্ছিত তাপ উৎপন্ন করে। 16 Ω প্রতিবন্ধকতা বর্তমান ≤ 100 mA বজায় রাখে যখন পর্যাপ্ত কয়েল বাঁক 2.7 kHz এ বৃহত্তর ডায়াফ্রাম চালাতে দেয়। এটি একটি সাধারণ প্রতিরোধের পছন্দের পরিবর্তে একটি সিস্টেম-স্তরের অপ্টিমাইজেশনকে প্রতিনিধিত্ব করে।
2. MLT-7525-16R কি সরাসরি একটি 3.3 V মাইক্রোকন্ট্রোলার GPIO থেকে চালিত হতে পারে?

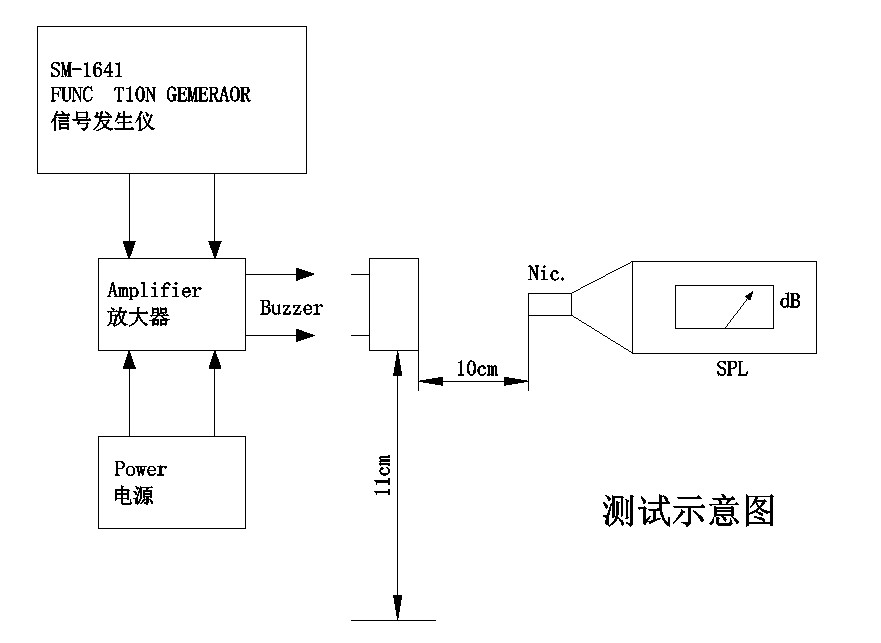

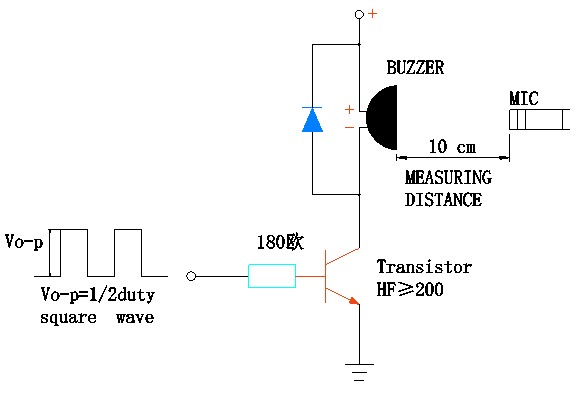

সুপারিশ করা হয় না. 3.3 V এ, একটি 16 Ω কুণ্ডলী আনুমানিক 206 mA আঁকবে — স্ট্যান্ডার্ড MCU পিনের 20-25 mA সাধারণ সীমা ছাড়িয়ে এবং স্থায়ী ক্ষতির ঝুঁকি রয়েছে। একটি সাধারণ NPN ট্রানজিস্টর বা MOSFET ড্রাইভার পর্যায় প্রয়োজন। 5 V সিস্টেমের জন্য, একটি সাধারণ-উদ্দেশ্য ট্রানজিস্টর (HF ≥ 200) সহ একটি 180 Ω বেস প্রতিরোধক পর্যাপ্ত ড্রাইভ প্রদান করে, যা চরিত্রায়নের জন্য ব্যবহৃত স্ট্যান্ডার্ড টেস্ট সার্কিটের মতো।
3. কিভাবে 2.7 kHz ফ্রিকোয়েন্সি ব্যবহারিক প্রয়োগে 4 kHz বাজারের সাথে তুলনা করে?
2.7 kHz অনুরণিত ফ্রিকোয়েন্সি কোলাহলপূর্ণ পরিবেশে উচ্চতর অনুপ্রবেশ এবং 4 kHz এর তুলনায় কম দিকনির্দেশক বিমিং প্রদান করে। মানুষের শ্রবণ সংবেদনশীলতা এই ফ্রিকোয়েন্সিগুলির মধ্যে তুলনীয় (উভয়টি 2-5 kHz সবচেয়ে সংবেদনশীল ব্যান্ডের মধ্যে পড়ে)। প্রাথমিক ট্রেড-অফ হল শারীরিক আকার: একটি কমপ্যাক্ট প্যাকেজে 2.7 kHz অনুরণন অর্জনের জন্য একটি বৃহত্তর ডায়াফ্রাম প্রয়োজন, যা 7.5 মিমি হাউজিং মিটমাট করে। অ্যাপ্লিকেশানগুলির জন্য যেখানে পরিবেশগত গোলমালের কারণে 4 kHz বাজার অশ্রাব্য, MLT-7525-16R একটি সরাসরি আপগ্রেড পাথ প্রদান করে৷
4. -40 °C স্টোরেজ তাপমাত্রা রেটিং এর তাৎপর্য কি?
-40 ডিগ্রি সেলসিয়াস পর্যন্ত বর্ধিত স্টোরেজ পরিসীমা কোল্ড-চেইন লজিস্টিক, উচ্চ-উচ্চতার সরঞ্জাম এবং শীতকালে সঞ্চিত যন্ত্রপাতিকে সমর্থন করে যেখানে পরিবহন বা নিষ্ক্রিয় সময়ের মধ্যে স্ট্যান্ডার্ড -30 ডিগ্রি সেলসিয়াস সীমা অতিক্রম করা যেতে পারে। অপারেটিং সীমা -30 ডিগ্রি সেলসিয়াস রয়ে গেছে, যার অর্থ ডিভাইসটিকে সক্রিয়ভাবে এই তাপমাত্রার নীচে চালিত করা উচিত নয়, তবে অবনতি ছাড়াই -40 ডিগ্রি সেলসিয়াস পর্যন্ত স্টোরেজ ভ্রমণে বেঁচে থাকতে পারে। এই পার্থক্য মহাকাশ, আর্কটিক এবং ক্রায়োজেনিক-সংলগ্ন অ্যাপ্লিকেশনের জন্য গুরুত্বপূর্ণ।
5. MLT-7525-16R কি বিদ্যমান ডিজাইনে থ্রু-হোল ম্যাগনেটিক বাজারের জন্য ড্রপ-ইন প্রতিস্থাপন হিসাবে উপযুক্ত?
হ্যাঁ, PCB লেআউট সংশোধন সহ। 7.5 মিমি SMD ফুটপ্রিন্ট অনেক 9 মিমি এবং 12 মিমি থ্রু-হোল বাজারের সাথে তুলনীয় বোর্ড এলাকা দখল করে যখন ড্রিল করা গর্ত এবং ম্যানুয়াল সন্নিবেশের প্রয়োজনীয়তা দূর করে। ≥ 85 dB সাউন্ড প্রেসার গ্যারান্টি শিল্প সতর্কতা অ্যাপ্লিকেশনের জন্য ডিজাইন মার্জিন প্রদান করে। প্রাথমিক ডিজাইনের বিবেচনা হল ড্রাইভ সার্কিট: থ্রু-হোল বাজারগুলি প্রায়শই অভ্যন্তরীণ অসিলেটর সহ 12 V এ কাজ করে, যখন MLT-7525-16R এর জন্য 3.6 V এ বাহ্যিক 2.7 kHz উত্তেজনার প্রয়োজন হয়। একটি সাধারণ অসিলেটর বা MCU PWM আউটপুট পূর্বে প্রদত্ত সক্রিয় ড্রাইভকে প্রতিস্থাপন করে।
প্রতিযোগিতামূলক উদ্ধৃতি, প্রকৌশল নমুনা এবং OEM/ODM কাস্টমাইজেশনের জন্য MEIDI-এর সাথে যোগাযোগ করুন। আমাদের অ্যাপ্লিকেশন টিম 5 V এবং লি-আয়ন সিস্টেমের জন্য ড্রাইভার সার্কিট ডিজাইন, অ্যাকোস্টিক এনক্লোসার মডেলিং এবং আপনার প্রোডাকশন লাইনের জন্য রিফ্লো প্রোফাইল অপ্টিমাইজেশানে সহায়তা করতে পারে।
