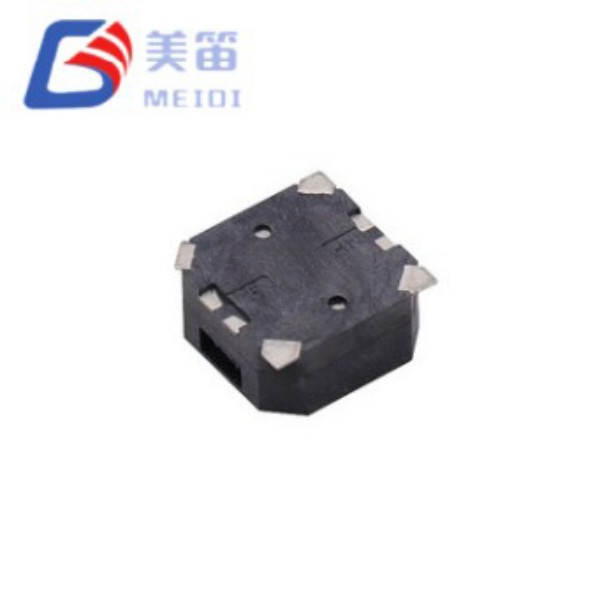

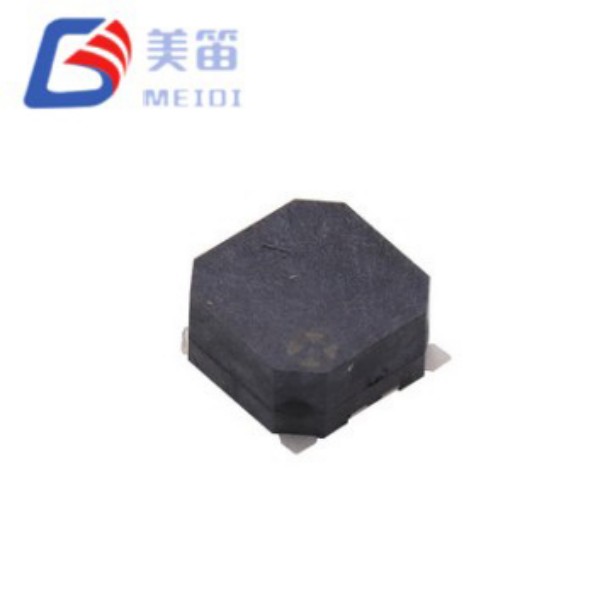

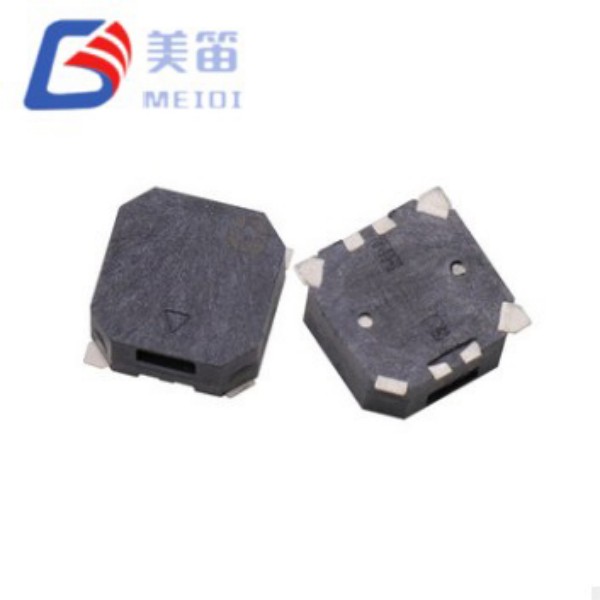

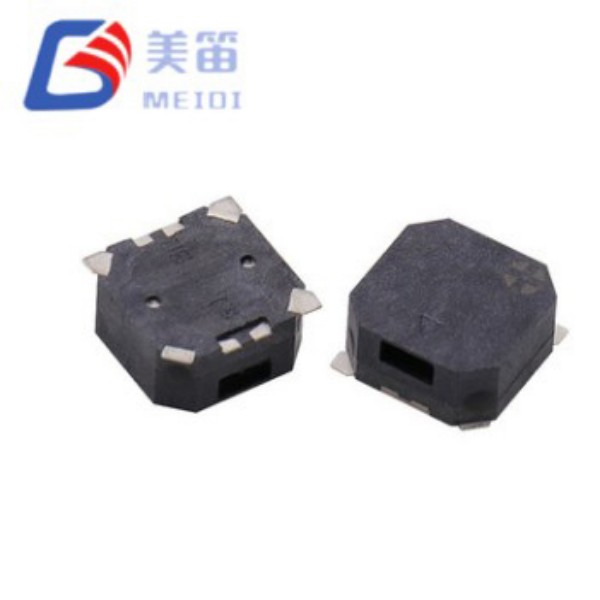

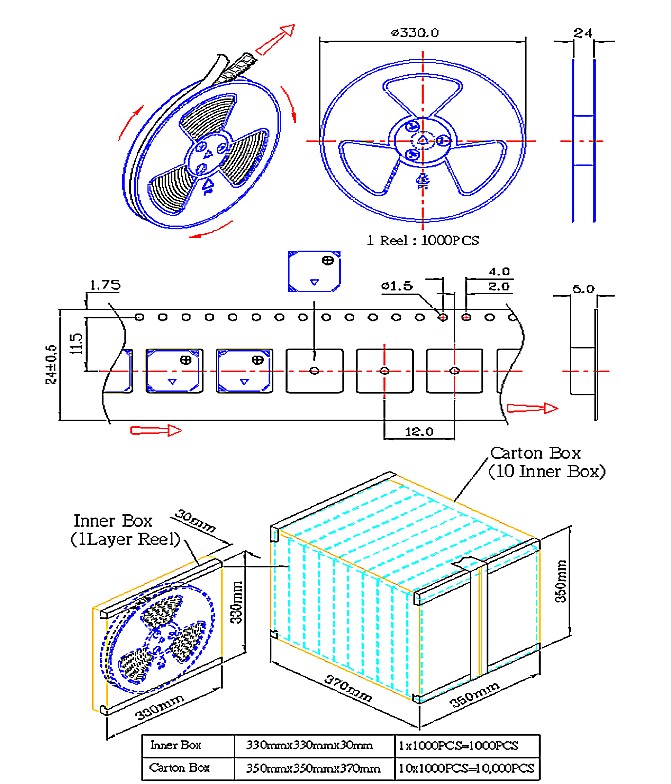

MLT‑8540 সিরিজে দুটি ইলেক্ট্রোম্যাগনেটিক প্যাসিভ বাজার রয়েছে যা একটি অভিন্ন 8.5×8.5×4.0mm SMD ফুটপ্রিন্ট শেয়ার করে, কয়েল ইম্পিডেন্স এবং ভোল্টেজ রেটিং দ্বারা আলাদা করা হয়েছে: 16Ω ভেরিয়েন্ট (MLT‑8540‑16R) এবং 2.53V সিস্টেমের জন্য। (MLT-8540-32R) 4.5-6.5V বাসের জন্য। এই একীভূত যান্ত্রিক প্ল্যাটফর্মটি প্রকৌশলীদেরকে PCB লেআউট পরিবর্তন ছাড়াই উভয় ড্রাইভ আর্কিটেকচারের মূল্যায়ন করতে সক্ষম করে, প্রোটোটাইপিং এবং বিভিন্ন সরবরাহ ভোল্টেজ সহ পণ্য পরিবারগুলিতে প্ল্যাটফর্ম স্কেলিং সহজ করে।
MEIDI-এর ISO-9001 প্রত্যয়িত জিয়াংসু সুবিধায় তৈরি, উভয় ভেরিয়েন্টেই 4.0 মিমি অভ্যন্তরীণ গহ্বরের উচ্চতা রয়েছে - 8.5 মিমি ফুটপ্রিন্ট ক্লাসের মধ্যে সবচেয়ে লম্বা - বর্ধিত নিম্ন-ফ্রিকোয়েন্সির জন্য 2700Hz-এ হেলমহোল্টজ অনুরণন অপ্টিমাইজ করে৷ নমুনা ব্যাচ যাচাইকরণ 91.2dB থেকে 99.3dB পর্যন্ত SPL মান নিশ্চিত করে, যা ন্যূনতম 85dB ছাড়িয়ে যায়। কালো LCP হাউজিং 255°C এ সীসা-মুক্ত রিফ্লো সমর্থন করে এবং -40°C থেকে +85°C পর্যন্ত স্টোরেজ ক্ষমতা সহ -30°C থেকে +70°C পর্যন্ত কাজ করে।
8.5*8.5*4mm SMD ম্যাগনেটিক প্যাসিভ বুজার একটি ক্রয়-দক্ষ কৌশল প্রবর্তন করে যা SMD বুজার পোর্টফোলিওগুলিতে খুব কমই পাওয়া যায়। প্রকৌশলীদেরকে একটি একক প্রতিবন্ধকতা নির্বাচন করতে এবং যে ভোল্টেজ পরিসীমা বোঝায় তা গ্রহণ করতে বাধ্য করার পরিবর্তে, এই সিরিজটি একটি যান্ত্রিক ভিত্তি থেকে দুটি বৈধ বৈদ্যুতিক কনফিগারেশন সরবরাহ করে। এই পদ্ধতি তিনটি ব্যবহারিক সুবিধা প্রদান করে:
প্রোটোটাইপিং নমনীয়তা - প্রাথমিক বিকাশের সময়, দলগুলি প্যাড জ্যামিতি, কিপআউট জোন, বা ঘের অ্যাকোস্টিক মডেলগুলি সংশোধন না করে অভিন্ন PCB বিন্যাসে 16Ω এবং 32Ω উভয় প্রকারেরই মূল্যায়ন করতে পারে। 4.0 মিমি উচ্চতা এবং 8.5 মিমি পদচিহ্ন স্থির থাকে; শুধুমাত্র ড্রাইভ সার্কিট এবং BOM লাইন আইটেম পরিবর্তন.
প্ল্যাটফর্ম স্কেলেবিলিটি – 3.3V USB-চালিত পোর্টেবল ইউনিট এবং 5V যানবাহন-ইনস্টল করা মডিউলগুলি বিস্তৃত একটি পণ্য পরিবার একটি একক বুজার যান্ত্রিক মডেল ভাগ করতে পারে, সরবরাহ চেইন পরিচালনাকে সহজ করে, SKU বিস্তার হ্রাস করে এবং নির্ভরযোগ্যতা যোগ্যতার প্রচেষ্টাকে একীভূত করতে পারে৷
ভোল্টেজ-অপ্টিমাইজড দক্ষতা – 16Ω ভেরিয়েন্টটি 3.6V এ ≤100mA ড্র করে, ব্যাটারি-সীমাবদ্ধ ডিজাইনের জন্য উপযুক্ত; 32Ω ভেরিয়েন্টটি 5V-এ ≤80mA ড্র করে, দীর্ঘ তারের চলার সময় I²R ক্ষয়ক্ষতি হ্রাস করে এবং সিল করা ঘেরে ড্রাইভার ট্রানজিস্টরের উপর তাপীয় চাপ কমিয়ে দেয়। উভয়ই অভিন্ন মধ্যচ্ছদা এবং গহ্বরের জ্যামিতির মাধ্যমে তুলনামূলক শাব্দ আউটপুট অর্জন করে - প্রতিবন্ধকতা পার্থক্য একটি সিস্টেম-স্তরের অপ্টিমাইজেশন, একটি শাব্দিক আপস নয়।
ডুয়াল-ইম্পিডেন্স ইউনিফাইড প্ল্যাটফর্ম - অভিন্ন 8.5×8.5×4.0 মিমি হাউজিং থেকে 16Ω এবং 32Ω বিকল্প, ড্রাইভ ভোল্টেজ আর্কিটেকচারের মূল্যায়ন করার সময় যান্ত্রিক পুনঃডিজাইন দূর করে
সর্বাধিক এসএমটি গহ্বর উচ্চতা - 4.0 মিমি অভ্যন্তরীণ ভলিউম 2.7kHz এ হেলমহোল্টজ অনুরণন দক্ষতাকে অনুকূল করে, সমান পদচিহ্নের 3.0 মিমি বিকল্পের চেয়ে উচ্চতর SPL প্রদান করে
পরিমাপকৃত আউটপুট 91.2–99.3dB - অভিজ্ঞতামূলক কর্মক্ষমতা উল্লেখযোগ্যভাবে ≥85dB স্পেসিফিকেশন ছাড়িয়ে গেছে, গোলমালপূর্ণ পরিবেশের জন্য যথেষ্ট অ্যাকোস্টিক হেডরুম প্রদান করে
ভোল্টেজ-অপ্টিমাইজড ইম্পিডেন্স পেয়ারিং – ≤100mA ড্র সহ 3.6V Li‑ion/লজিক সিস্টেমের জন্য 16Ω; ≤80mA ড্র সহ 5V শিল্প/অটোমোটিভ বাসের জন্য 32Ω
বর্ধিত -30°C থেকে +70°C অপারেটিং রেঞ্জ - স্ট্যান্ডার্ড ভোক্তা-গ্রেডের সীমা ছাড়িয়ে যায়, কোল্ড-স্টার্ট এবং সূর্য-উন্মুক্ত বহিরঙ্গন স্থাপনা সমর্থন করে
রিফ্লো সামঞ্জস্য সহ কালো LCP হাউজিং - 255±5°C সীসা-মুক্ত রিফ্লো পিক সহ্য করে এবং সম্পূর্ণ তাপীয় খামে মাত্রিক স্থিতিশীলতা বজায় রাখে
| প্যারামিটার | MLT-8540-16R | MLT-8540-32R |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার | ইলেক্ট্রোম্যাগনেটিক এসএমডি প্যাসিভ বুজার |
| রেটেড ভোল্টেজ | 3.6 V (o-p) | 5.0 V (o-p) |
| অপারেটিং ভোল্টেজ | 2.5 - 4.5 V (o-p) | 4.5 - 6.5 V (o-p) |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | ≥ 85 ডিবি |
| অপারেটিং বর্তমান | ≤ 100 mA | ≤ 80 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | 2700 ± 300 Hz |
| কুণ্ডলী প্রতিরোধ | 16 ± 3 Ω | 32 ± 3 Ω |
| অপারেটিং তাপমাত্রা | -30 °C ~ +70 °C | -30 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -40 °C ~ +85 °C | -40 °C ~ +85 °C |
| মাত্রা (L × W × H) | 8.5 × 8.5 × 4.0 মিমি | 8.5 × 8.5 × 4.0 মিমি |
| ওজন | 0.5 গ্রাম | 0.5 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি | কালো এলসিপি |
| সোল্ডারিং পদ্ধতি (প্রস্তাবিত) | রিফ্লো: 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড | রিফ্লো: 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড |
বর্ধিত গহ্বরের উচ্চতা এবং কম-ফ্রিকোয়েন্সি অনুরণন MLT-8540 সিরিজকে বিশেষভাবে কার্যকর করে তোলে পরিবেশে যেখানে পরিবেষ্টিত শব্দ মাস্ক উচ্চ-ফ্রিকোয়েন্সি সতর্কতা। সাধারণ ইনস্টলেশন অন্তর্ভুক্ত:
ইন্ডাস্ট্রিয়াল অটোমেশন প্যানেল - ক্রমাগত যন্ত্রপাতির আওয়াজ সহ কারখানার মেঝেতে ত্রুটির ঘোষণা এবং প্রক্রিয়া-সম্পন্ন টোন
বাণিজ্যিক ভবন নিরাপত্তা - লবি, করিডোর এবং পার্কিং কাঠামোতে অনুপ্রবেশ সতর্কতা এবং অ্যাক্সেস-নিয়ন্ত্রণ প্রতিক্রিয়া
যানবাহনের অভ্যন্তরীণ সতর্কতা ব্যবস্থা - 12V/24V বৈদ্যুতিক আর্কিটেকচারে সিটবেল্ট অনুস্মারক, দরজার অবস্থার চাইমস এবং ড্রাইভার সতর্কতা
বহিরঙ্গন টেলিযোগাযোগ সরঞ্জাম - আবহাওয়া-উন্মুক্ত ক্যাবিনেট এবং পোল-মাউন্ট করা ঘেরের অবস্থার টোন এবং ত্রুটি নির্দেশক
সামুদ্রিক নেভিগেশন কনসোল - সীমিত বায়ুচলাচল এবং উচ্চ আর্দ্রতা সহ সেতু সরঞ্জাম এবং অভ্যন্তরীণ প্যানেলে শ্রবণযোগ্য সতর্কতা
রেফ্রিজারেটেড স্টোরেজ মনিটরিং - কোল্ড-চেইন লজিস্টিক এবং গুদাম পরিবেশে তাপমাত্রা থ্রেশহোল্ড সতর্কতা

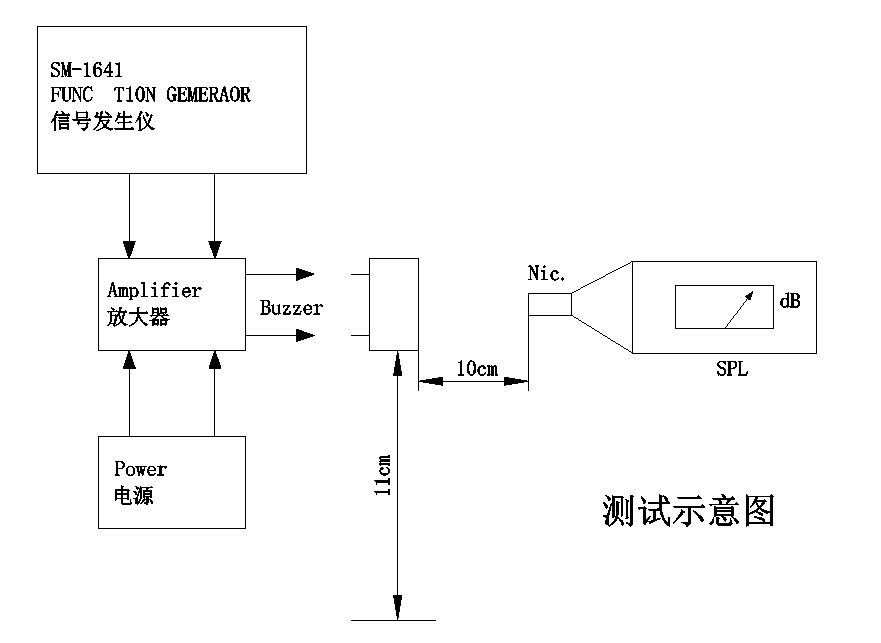

প্রমিত অবস্থার অধীনে উত্পাদন পরীক্ষা (n = 10 প্রতি বৈকল্পিক) - রেটেড ভোল্টেজে বর্গ তরঙ্গ, অনুরণিত ফ্রিকোয়েন্সি, 50% শুল্ক চক্র, 10cm মুক্ত-ক্ষেত্র পরিমাপ - নিম্নলিখিত বিতরণগুলি নিশ্চিত করে:
| বৈকল্পিক | SPL রেঞ্জ (dB) | বর্তমান পরিসর (mA) | ফ্রিকোয়েন্সি (Hz) | প্রতিবন্ধকতা (Ω) |
| MLT-8540-16R | 94.5-99.3 | 69.1-72.9 | 2700 (সমস্ত নমুনা) | 15.8-17.1 |
| MLT-8540-32R | 91.2-95.1 | 60.0-62.5 | 2700 (সমস্ত নমুনা) | 30.4-32.1 |
16Ω ভেরিয়েন্টটি উচ্চতর পিক SPL (99.3dB) অর্জন করে যার রেটেড ভোল্টেজে বেশি কারেন্ট ডেলিভারির কারণে। 32Ω ভেরিয়েন্টটি সামান্য কম SPL সরবরাহ করে কিন্তু বর্তমান ড্র কম করে, এটি 5V সিস্টেমের জন্য আরও দক্ষ করে তোলে। উভয় রূপই সমস্ত নমুনা জুড়ে শূন্য ফ্রিকোয়েন্সি বিচ্যুতি দেখায় - সমস্ত 20 ইউনিট ঠিক 2700Hz এ পরিমাপ করা হয়, যা ব্যতিক্রমী উত্পাদন নিয়ন্ত্রণ নির্দেশ করে। 85dB স্পেসিফিকেশনের উপরে SPL হেডরুমটি 6.2dB থেকে 14.3dB পর্যন্ত, সিস্টেম-লেভেল অ্যাটেন্যুয়েশনের জন্য যথেষ্ট মার্জিন প্রদান করে।
MEIDI স্বয়ংক্রিয় কয়েল উইন্ডিং, সোল্ডারিং এবং অ্যাকোস্টিক ক্রমাঙ্কন সহ ডেডিকেটেড SMD সমাবেশ লাইনে উভয় MLT-8540 ভেরিয়েন্ট তৈরি করে। আমাদের জিয়াংসু সুবিধা ISO 9001:2015 সার্টিফিকেশন বজায় রাখে, প্রতিটি উত্পাদন পর্যায়ে পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ প্রয়োগ করে।
প্রতিটি উত্পাদন ব্যাচ অভিন্ন যোগ্যতা পরীক্ষার মধ্য দিয়ে যায়:
বৈদ্যুতিক বৈশিষ্ট্য - কয়েল প্রতিরোধের 100% যাচাইকরণ, অপারেটিং কারেন্ট এবং অনুরণিত ফ্রিকোয়েন্সি
অ্যাকোস্টিক বৈধতা - পরিসংখ্যানগত নমুনা নিশ্চিত করে SPL ≥85dB; পরিমাপ করা ফলাফল ধারাবাহিকভাবে 91dB অতিক্রম করে
পরিবেশগত সহনশীলতা - 48‑ঘন্টা উচ্চ-তাপমাত্রার সঞ্চয়স্থান +80°C, 48‑ঘন্টা নিম্ন-তাপমাত্রা স্টোরেজ -30°C, এবং 5‑সাইকেল থার্মাল শক (-30°C ↔ +80°C)
যান্ত্রিক চাপ - সাইনোসয়েডাল কম্পন (10-55Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, মোট 0.5 ঘন্টা) এবং 75 সেমি ফ্রি-ফল 10 মিমি শক্ত কাঠের উপর ড্রপ (3 প্রভাব)
আর্দ্রতা প্রতিরোধ - 48 ঘন্টা 50°C / 95% RH এ 2‑ঘন্টা পুনরুদ্ধার এবং বৈদ্যুতিক বৈশিষ্ট্য সহ
সোল্ডার হিট রেজিস্ট্যান্স - 2.0 মিমি বডি-টু-সোল্ডার ক্লিয়ারেন্স সহ 10 সেকেন্ডের জন্য 250°C, প্লাস রিফ্লো প্রোফাইল সম্মতি
RoHS এবং REACH সামঞ্জস্যপূর্ণ ডকুমেন্টেশন উপলব্ধ। লট আইডেন্টিফিকেশন কোডগুলি উত্পাদনের তারিখ, পরীক্ষার ফলাফল এবং কাঁচামালের শংসাপত্রগুলির সম্পূর্ণ সন্ধানযোগ্যতা প্রদান করে।
প্রশ্ন 1: আমি কীভাবে আমার সিস্টেমের জন্য 16Ω এবং 32Ω ভেরিয়েন্টগুলির মধ্যে নির্বাচন করব?
নির্বাচন আপনার উপলব্ধ সরবরাহ ভোল্টেজ এবং বর্তমান বাজেটের উপর নির্ভর করে। 16Ω ভেরিয়েন্ট (2.5–4.5V) 3.3V লজিক, একক-কোষ Li‑ion (3.0–4.2V), এবং USB-চালিত ডিজাইনের জন্য অপ্টিমাইজ করা হয়েছে যেখানে সরাসরি MCU GPIO ড্রাইভ পর্যাপ্ত পিন কারেন্ট ক্ষমতা সহ সম্ভাব্য হতে পারে। 32Ω ভেরিয়েন্ট (4.5–6.5V) 5V স্বয়ংচালিত আনুষাঙ্গিক, শিল্প PLC আউটপুট এবং PoE-চালিত সিস্টেমগুলিকে লক্ষ্য করে যেখানে উচ্চ ভোল্টেজ বর্তমান চাহিদা এবং তারের ক্ষতি হ্রাস করে। উভয় রূপই অভিন্ন যান্ত্রিক মাত্রা এবং শাব্দ কর্মক্ষমতা শেয়ার করে; সিদ্ধান্তটি সম্পূর্ণরূপে বৈদ্যুতিক।
প্রশ্ন 2: উভয় রূপ কি একটি মাইক্রোকন্ট্রোলার থেকে একই PWM সংকেত দ্বারা চালিত হতে পারে?

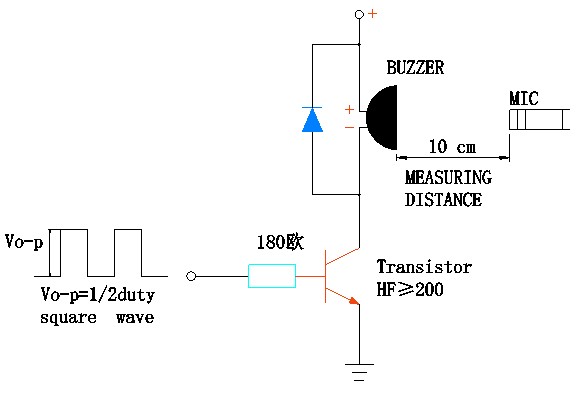

হ্যাঁ, উভয়ই তাদের নিজ নিজ রেটেড ভোল্টেজে একটি 2700Hz বর্গ তরঙ্গ গ্রহণ করে। যাইহোক, ড্রাইভ সার্কিট অবশ্যই উপযুক্ত ভোল্টেজ এবং কারেন্ট সরবরাহ করবে। 3.6V এ 16Ω ভেরিয়েন্টের জন্য ≤100mA সক্ষম একটি উৎস প্রয়োজন; 5.0V এ 32Ω ভেরিয়েন্টের জন্য ≤80mA প্রয়োজন। একটি 3.3V MCU থেকে, 32Ω ভেরিয়েন্টের একটি লেভেল-শিফটিং ট্রানজিস্টর বা MOSFET এর রেটেড 5V তে পৌঁছানোর প্রয়োজন৷ একটি 5V MCU থেকে, GPIO সুরক্ষার জন্য উভয়কেই উপযুক্ত বেস প্রতিরোধক এবং ফ্লাইব্যাক ডায়োড দিয়ে চালিত করা যেতে পারে৷
প্রশ্ন 3: 3.0 মিমি বিকল্পের উপরে 4.0 মিমি গহ্বরের উচ্চতার সুবিধা কী?
বর্ধিত অভ্যন্তরীণ ভলিউম 2700Hz এ Helmholtz অনুরণন বাড়ায়, শাব্দ দক্ষতা উন্নত করে এবং উচ্চ SPL পরিমাপ (91-99dB) এ অবদান রাখে। লম্বা প্রোফাইলটি ডায়াফ্রাম ভ্রমণের জন্য অতিরিক্ত জায়গাও সরবরাহ করে, যা যান্ত্রিক ক্লিপিংয়ের আগে আরও বেশি শব্দ চাপ তৈরির অনুমতি দেয়। যদিও 4.0 মিমি উচ্চতার জন্য আরও z-অক্ষ ছাড়পত্রের প্রয়োজন, শাব্দ সুবিধাগুলি এটিকে এমন অ্যাপ্লিকেশনের জন্য পছন্দনীয় করে তোলে যেখানে আউটপুট সমালোচনামূলক এবং উল্লম্ব স্থান উপলব্ধ।
প্রশ্ন 4: 2700Hz ফ্রিকোয়েন্সি কি উচ্চ-ফ্রিকোয়েন্সি পরিবেষ্টিত শব্দ সহ পরিবেশের জন্য উপযুক্ত?
2700Hz অনেক মোটর, কম্প্রেসার এবং সুইচিং পাওয়ার সাপ্লাই (সাধারণত 3–8kHz) এর প্রভাবশালী স্পেকট্রামের নিচে বসে। এই নিম্ন ফ্রিকোয়েন্সিটি প্রায়শই শিল্প সেটিংসে সংকেত-টু-শব্দের অনুপাতকে উন্নত করে যেখানে ব্যান্ডটি যন্ত্রপাতির শব্দকে কেন্দ্রীভূত করে এড়িয়ে যায়। কম-ফ্রিকোয়েন্সি রাম্বল দ্বারা প্রভাবিত পরিবেশের জন্য (যেমন, ডিজেল ইঞ্জিন), উচ্চতর ফ্রিকোয়েন্সিগুলি অগ্রাধিকারযোগ্য হতে পারে - MEIDI OEM কাস্টমাইজেশনের জন্য বিকল্প অনুরণিত ফ্রিকোয়েন্সি অফার করে৷
প্রশ্ন 5: MLT-8540 সিরিজ কি বহিরঙ্গন বা উচ্চ-আদ্রতা অ্যাপ্লিকেশনগুলিতে ব্যবহার করা যেতে পারে?
উপাদানগুলি আর্দ্রতা প্রতিরোধের পরীক্ষায় 90-95% RH নন-কন্ডেন্সিং অপারেশনের জন্য রেট করা হয়েছে (48h 50°C / 95% RH)। তারা hermetically সিল করা হয় না এবং সরাসরি আর্দ্রতা বা নিমজ্জন উন্মুক্ত করা উচিত নয়. বহিরঙ্গন ব্যবহারের জন্য, বুজারটিকে অবশ্যই একটি আইপি-রেটেড ঘেরের ভিতরে মাউন্ট করতে হবে যাতে অ্যাকোস্টিক পোর্টিং থাকে যা জল প্রবেশ রোধ করার সময় শব্দ সংক্রমণের অনুমতি দেয়। MEIDI ভলিউম অর্ডারের জন্য একটি কাস্টম বিকল্প হিসাবে কনফর্মাল লেপ অফার করে - প্রবেশ সুরক্ষা প্রয়োজনীয়তা নিয়ে আলোচনা করতে আমাদের ইঞ্জিনিয়ারিং টিমের সাথে যোগাযোগ করুন।
প্রশ্ন 6: ক্রমাগত অপারেশনের অধীনে প্রত্যাশিত পরিষেবা জীবন কী?
স্ট্যান্ডার্ড যোগ্যতার মধ্যে রয়েছে 50% ডিউটি-সাইকেল স্কয়ার ওয়েভ সহ 25°C তাপমাত্রায় 96 ঘন্টা একটানা অপারেশন। অনির্দিষ্ট একটানা-টোন অ্যাপ্লিকেশানের জন্য, MEIDI কয়েল গরম কমাতে এবং পরিষেবার আয়ু বাড়ানোর জন্য ডিউটি সাইকেল 50% পর্যন্ত সীমিত করার বা বিরতিমূলক সতর্কতা প্যাটার্নগুলি (যেমন, 1 সেকেন্ড চালু, 3 সেকেন্ড বন্ধ) প্রয়োগ করার সুপারিশ করে৷ নির্দিষ্ট অপারেটিং অবস্থার জন্য বর্ধিত জীবনকাল পরীক্ষার ডেটা অনুরোধের ভিত্তিতে উপলব্ধ।
সম্পূর্ণ প্রযুক্তিগত ডকুমেন্টেশন, PCB ফুটপ্রিন্ট সুপারিশ, ইম্পিডেন্স ভেরিয়েন্টের জন্য রেফারেন্স ড্রাইভার সার্কিট বা ভলিউম মূল্যের জন্য, MEIDI ইঞ্জিনিয়ারিং সাপোর্টের সাথে যোগাযোগ করুন। 16Ω এবং 32Ω ভেরিয়েন্টের ইঞ্জিনিয়ারিং নমুনা যোগ্য উন্নয়ন প্রকল্পের জন্য উপলব্ধ।
আমাদের অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং টিম সাধারণত রিফ্লো প্রোফাইল গাইডেন্স, অ্যাকোস্টিক এনক্লোজার ইন্টিগ্রেশন নোট এবং আপনার নির্দিষ্ট ভোল্টেজ এবং বর্তমান প্রয়োজনীয়তা অনুসারে ডিজাইন-ইন সমর্থন সহ এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
