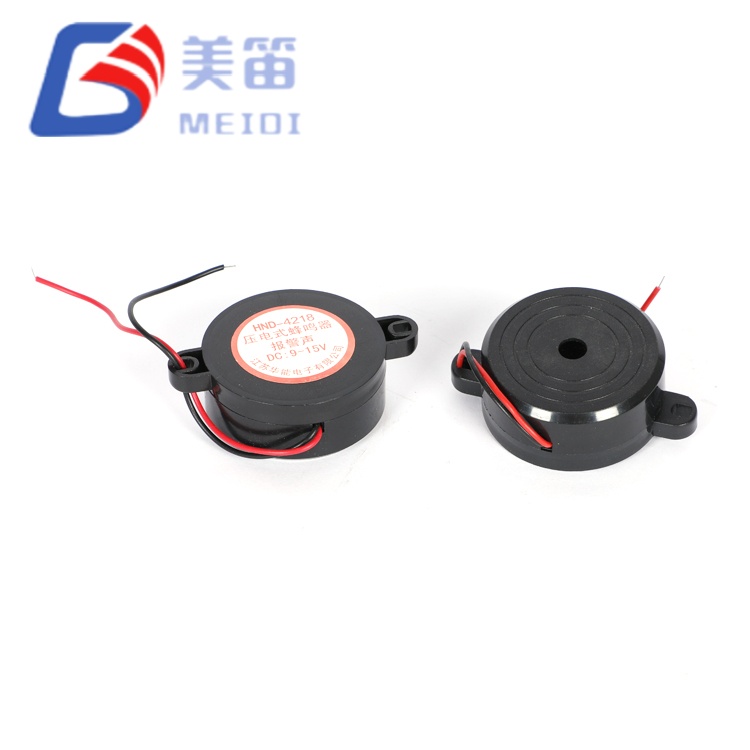

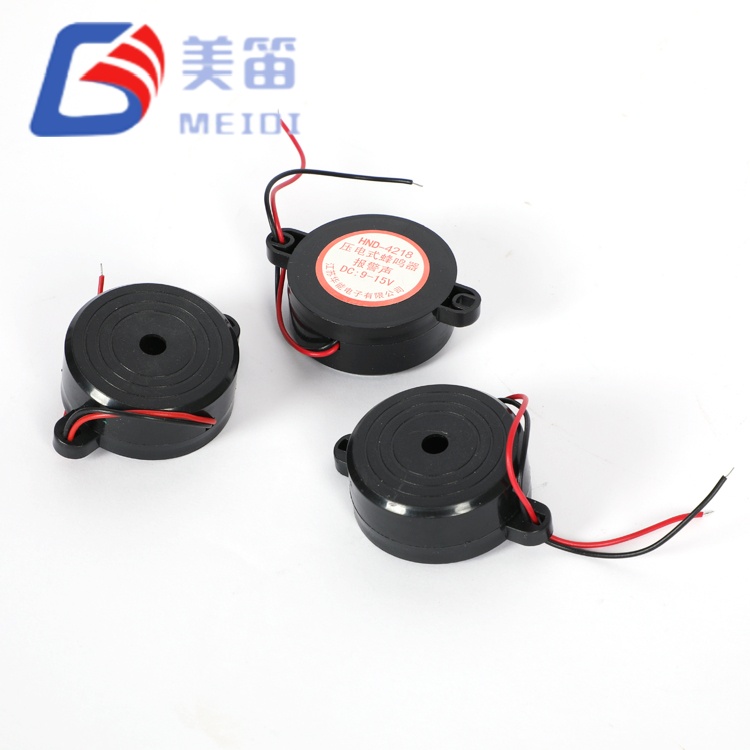

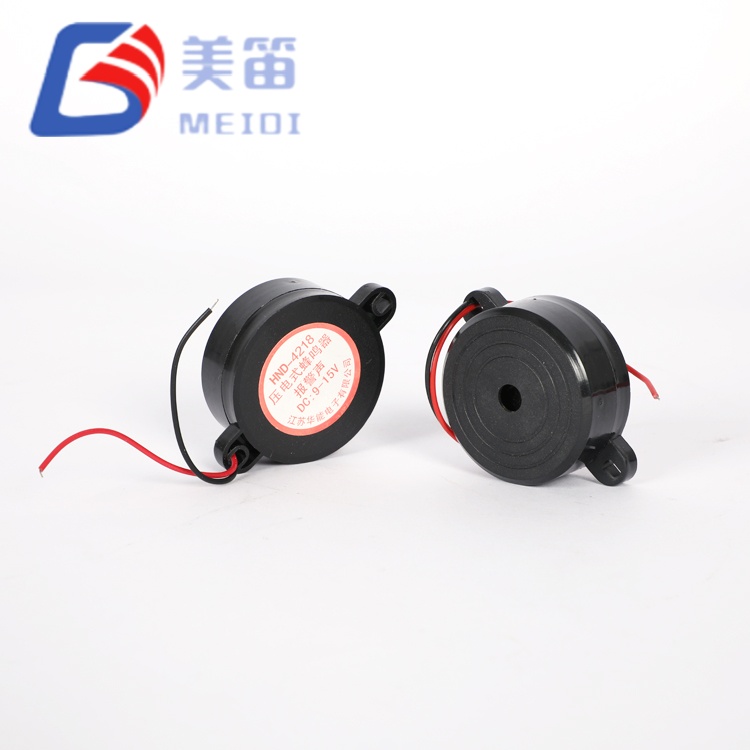

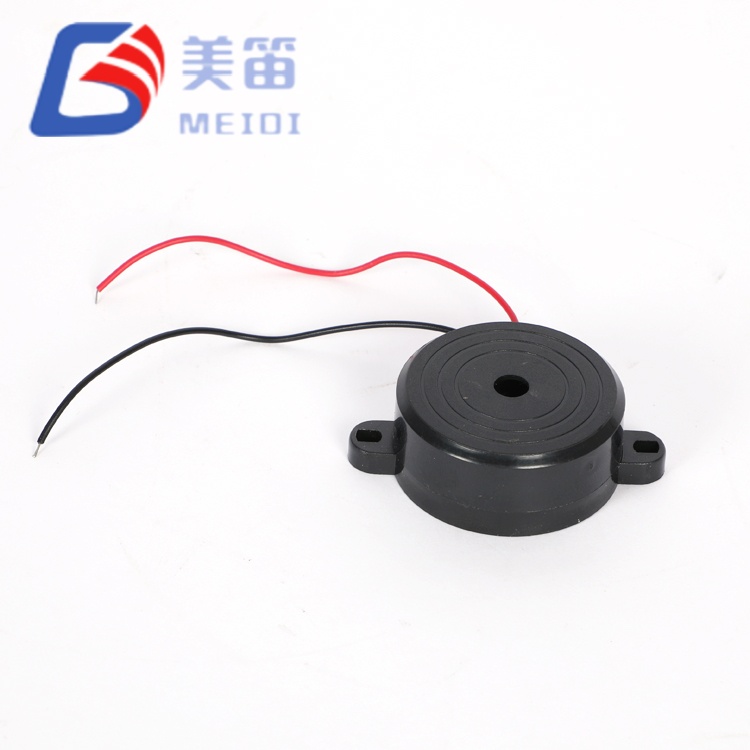

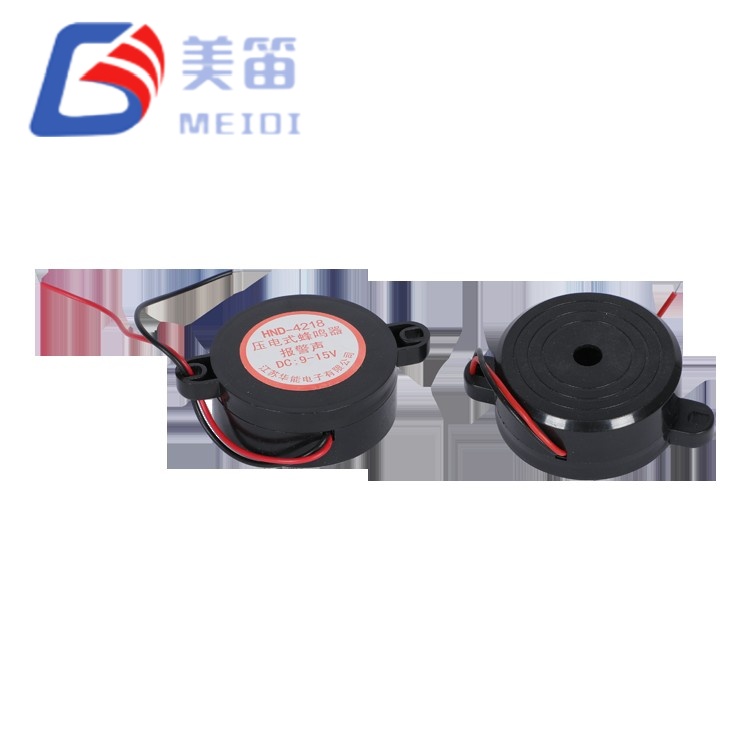

HND-4218 হল একটি 42 মিমি ব্যাসের সক্রিয় পাইজোইলেকট্রিক বুজার যা একটি অন্তর্নির্মিত দোলন সার্কিট সহ, একটি কালো ABS ঘেরে রাখা হয়েছে। সরাসরি 3V থেকে 24V রেঞ্জের মধ্যে একটি DC ভোল্টেজ প্রয়োগ করা একটি নামমাত্র 2800Hz শ্রবণযোগ্য টোন তৈরি করে, একটি বহিরাগত সংকেত উত্সের প্রয়োজনীয়তা দূর করে৷ এর বৃহত্তর বিকিরণকারী পৃষ্ঠ, 23 মিমি-শ্রেণীর বুজারের তুলনায়, একটি শব্দ চাপে অবদান রাখে রেটেড ড্রাইভ অবস্থার অধীনে 10cm এ কমপক্ষে 90dB স্তর। এই থ্রু-হোল উপাদান শিল্প নিয়ন্ত্রণ প্যানেল, স্বয়ংচালিত সতর্কতা সূচক, মেডিকেল ডিভাইসের জন্য সাধারণত নির্বাচিত সতর্কতা, এবং নিরাপত্তা সিস্টেম ঘোষণাকারী যেখানে একটি উচ্চস্বরে, সামঞ্জস্যপূর্ণ স্বর প্রয়োজন।
অন্তর্নির্মিত দোলন সার্কিট - সরাসরি প্রয়োগ করা ডিসি ভোল্টেজ শ্রবণযোগ্য আউটপুট তৈরি করে
12 VDC রেট, 3-24 VDC অপারেটিং পরিসীমা
স্পেসিফিকেশন প্রতি 8 mA বর্তমান খরচ
2800 ± 500 Hz অনুরণিত ফ্রিকোয়েন্সি
42 × 18 মিমি ABS হাউজিং, থ্রু-হোল মাউন্টিং
ইন্টিগ্রেটেড ড্রাইভ সার্কিট - সরাসরি ডিসি ভোল্টেজ গ্রহণ করে এবং 2800Hz টোন ছাড়াই আউটপুট করে বাহ্যিক অসিলেটর উপাদান
42 মিমি ডায়াফ্রাম একটি অনমনীয় ABS বডিতে রাখা হয়েছে - এর চেয়ে একটি বড় কার্যকর বিকিরণ এলাকা প্রদান করে সাধারণ 23 মিমি বুজার, ওপেন-ফেস মাউন্টিংয়ে উচ্চ সাউন্ড আউটপুট সমর্থন করে
বিস্তৃত সরবরাহ পরিসর — 3V থেকে 24V DC পর্যন্ত কাজ করে, ব্যাটারি চালিত এবং উভয়ের জন্যই উপযুক্ত শিল্প ভোল্টেজ রেল নকশা
ওয়েভ সোল্ডারিং (260°C) এবং ম্যানুয়াল সোল্ডারিং (350°C) এর সাথে সামঞ্জস্যপূর্ণ, 2-3 থার্মাল পর্যন্ত স্পেসিফিকেশন প্রতি চক্র
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | Piezoelectric সক্রিয় Buzzer | — |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | — |
| অপারেটিং ভোল্টেজ | 3-24 ভিডিসি | — |
| অনুরণিত ফ্রিকোয়েন্সি | 2800 ± 500 Hz | — |
| 10 সেমি এ সাউন্ড আউটপুট | সর্বনিম্ন 90 ডিবি | 12 Vp‑p বর্গ তরঙ্গ, 2800 Hz, 10 সেমি (প্রতি পরীক্ষা প্রোটোকল); অনুরোধে উপলব্ধ DC-ড্রাইভ SPL মান |
| বর্তমান খরচ | 8 mA (টাইপ।) | রেট ভোল্টেজ এ পরীক্ষিত; পৃথক পরীক্ষার রিপোর্ট ≤8mA নির্দেশ করতে পারে |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +80 ℃ | ক্রমাগত অপারেশন |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +85 ℃ | অপারেটিং |

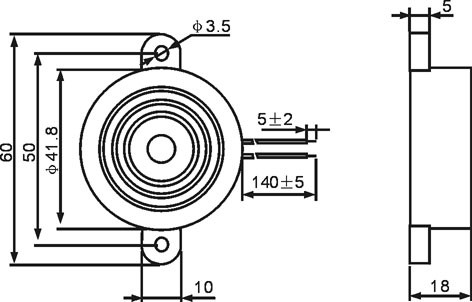

| মাত্রা (Dia × H) | 42 × 18 মিমি | শুধুমাত্র শরীর; অঙ্কন সহনশীলতা ±0.5 মিমি যদি না অন্যথায় নির্দিষ্ট করা হয় |
| ওজন | 12 গ্রাম | — |
| হাউজিং উপাদান | কালো ABS | — |
| মাউন্ট টাইপ | গর্তের মাধ্যমে | তরঙ্গ বা ম্যানুয়াল সোল্ডারিং |
| পদ্ধতি | তাপমাত্রা | সময় | সর্বোচ্চ সাইকেল |
| ওয়েভ সোল্ডারিং ★ | 260 ± 5 ℃ | 4-6 সেকেন্ড | 2-3 |
| ম্যানুয়াল সোল্ডারিং | 350 ± 10 ℃ | 2-5 সেকেন্ড | 2-3 |
★ ভলিউম উত্পাদন জন্য প্রস্তাবিত প্রক্রিয়া
শিল্প নিয়ন্ত্রণ প্যানেল এবং মেশিন অবস্থা সূচক
স্বয়ংচালিত শ্রবণযোগ্য সতর্কতা (সিটবেল্ট অনুস্মারক, পার্কিং সেন্সর সতর্কতা)
মেডিকেল ডিভাইস অ্যালার্ম (রোগীর মনিটর, ইনফিউশন পাম্প)
নিরাপত্তা ব্যবস্থা ঘোষণাকারী এবং ফায়ার অ্যালার্ম সাউন্ডার
নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ (ইউপিএস) ফল্ট সূচক
জনসাধারণের তথ্য প্রদর্শন এবং কিয়স্ক শ্রবণযোগ্য সংকেত

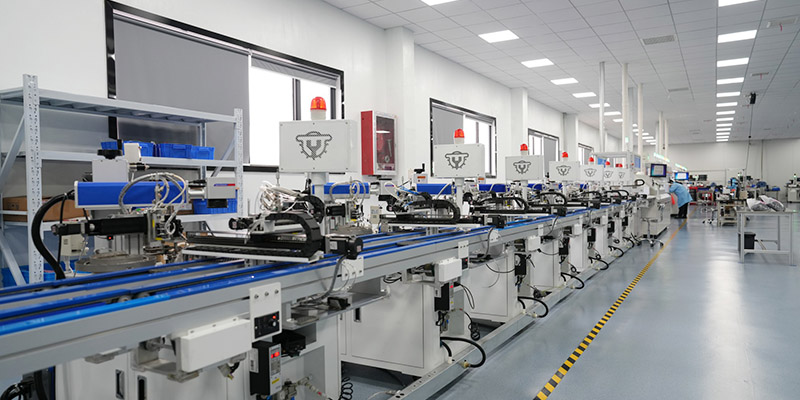

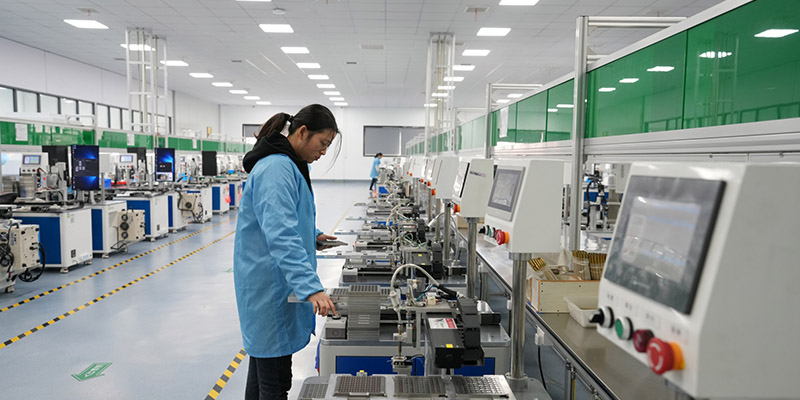

MEIDI তার জিয়াংসু প্রোডাকশন বেসে 4218 অ্যাক্টিভ পিজোইলেকট্রিক বুজার তৈরি করে, যেখানে স্বয়ংক্রিয় সমাবেশ রয়েছে পাইজোইলেকট্রিক বাজারের লাইন, ABS হাউজিংয়ের জন্য ইন-হাউস ইনজেকশন ছাঁচনির্মাণ এবং ডেডিকেটেড শাব্দ পরীক্ষা কেন্দ্র। প্রতিটি উৎপাদন লট একটি নির্ভরযোগ্যতা যাচাইকরণ প্রোটোকলের মধ্য দিয়ে যায় আর্দ্রতা এক্সপোজার, উচ্চ/নিম্ন তাপমাত্রা সঞ্চয়, তাপ সাইক্লিং, ড্রপ টেস্টিং, কম্পন সহনশীলতা, এবং সোল্ডার তাপ প্রতিরোধের — সমস্ত HND-4218 স্পেসিফিকেশন স্তরে পরিচালিত হয়।
আমাদের মান ব্যবস্থাপনা সিস্টেম ISO9001 এর অধীনে কাজ করে, আগত উপাদান পরিদর্শন সহ, ইন-প্রসেস মনিটরিং, এবং চালানের আগে 100% চূড়ান্ত শাব্দ পরীক্ষা। ভলিউম সংগ্রহের জন্য, আমরা SPL ফ্রিকোয়েন্সি প্রতিক্রিয়া বক্ররেখা এবং বর্তমান সহ ব্যাচ-নির্দিষ্ট পরীক্ষার ডেটা প্রদান করতে পারি খরচ রেকর্ড।

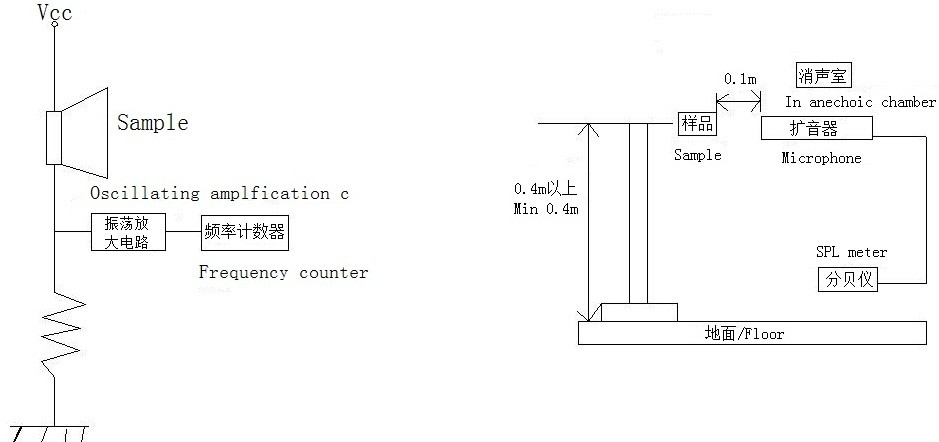

নিম্নলিখিত ডেটা HND-4218 স্পেসিফিকেশন প্রতিফলিত করে। সাথে একটি পণ্য-নির্দিষ্ট পরীক্ষার রিপোর্ট নমুনা পরিমাপ ডেটা অনুরোধের ভিত্তিতে উপলব্ধ। পরীক্ষা প্রোটোকল 12Vp‑p বর্গক্ষেত্র প্রযোজ্য 2800Hz এ তরঙ্গ, 10cm এ পরিমাপ করা হয়। DC-ড্রাইভ চরিত্রায়নের জন্য, অনুগ্রহ করে MEIDI-এর সাথে যোগাযোগ করুন প্রকৌশল সমর্থন।
| আইটেম | স্পেসিফিকেশন |
| সাউন্ড প্রেসার লেভেল | সর্বনিম্ন 90 ডিবি |
| ফ্রিকোয়েন্সি | 2800 ± 500 Hz |
| কারেন্ট | 8 mA (সাধারণ) |
| মাত্রা | 42 × 18 মিমি |
সম্পূর্ণ HND-4218 পরীক্ষার রিপোর্ট বা নির্ভরযোগ্যতা পরীক্ষার ডেটার জন্য, একটি প্রযুক্তিগত তদন্ত জমা দিন।
1. শুধুমাত্র 3-24 ভিডিসি পরিসরের মধ্যে কাজ করুন৷ এই সীমার বাইরে ভোল্টেজগুলি অভ্যন্তরীণ ক্ষতি করতে পারে অসিলেটর বা পাইজো উপাদান।
2. এই বুজার সিল করা হয় না. শব্দের মাধ্যমে জল, প্রবাহের অবশিষ্টাংশ বা আঠালো প্রবেশ এড়িয়ে চলুন পোর্ট, যা ফ্রিকোয়েন্সি পরিবর্তন করতে পারে এবং আউটপুট কমাতে পারে।
3. ক্ষয়কারী গ্যাসের দীর্ঘায়িত এক্সপোজার (যেমন, H₂S, SO₂) বা উচ্চ আর্দ্রতা হ্রাস পেতে পারে ব্রাস সাবস্ট্রেট এবং ইলেক্ট্রোড সংযোগ।
4. সাউন্ড প্রেসার লেভেল সাপ্লাই ভোল্টেজ এবং সোর্স কারেন্ট ক্ষমতার উপর নির্ভর করে। সেটা যাচাই করুন আপনার ড্রাইভিং সার্কিট লোডের অধীনে পর্যাপ্ত কারেন্ট সরবরাহ করতে পারে।
5. সামনের অ্যাকোস্টিক পোর্টকে বাধা থেকে পরিষ্কার রাখুন। এমনকি আংশিক বাধা SPL কমিয়ে দেবে এবং অনুভূত ফ্রিকোয়েন্সি স্থানান্তর করুন।
6. আর্দ্রতা শোষণ এবং পিন অক্সিডেশন প্রতিরোধ করতে আসল ডেসিকেটেড প্যাকেজিংয়ে সংরক্ষণ করুন সোল্ডারিং আগে।
1. HND-4218-এর কি একটি বহিরাগত অসিলেটর সার্কিট প্রয়োজন?
নং 4218 অ্যাক্টিভ পিজোইলেকট্রিক বুজার হল একটি বিল্ট-ইন অসিলেশন সার্কিট সহ একটি সক্রিয় পিজোইলেকট্রিক বুজার। রেটেড রেঞ্জের মধ্যে একটি ডিসি ভোল্টেজ প্রয়োগ করা সরাসরি একটি শ্রবণযোগ্য 2800Hz টোন তৈরি করে।
2. ন্যূনতম কত ভোল্টেজ যেখানে বুজার নির্ভরযোগ্যভাবে কাজ করবে?

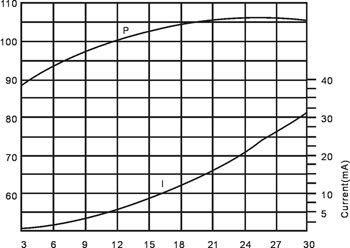

নির্দিষ্ট অপারেটিং ভোল্টেজ পরিসীমা হল 3VDC থেকে 24VDC। ডিভাইসটি 3VDC এ কাজ করবে; যাইহোক, প্রয়োগকৃত ভোল্টেজের সাথে শব্দ চাপের মাত্রা বৃদ্ধি পায়। কম ভোল্টেজ কর্মক্ষমতা জন্য কার্ভ, অ্যাপ্লিকেশন ক্যারেক্টারাইজেশন ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।
3. এই বুজারটি কি বহিরঙ্গন বা উচ্চ-আদ্রতা পরিবেশে ব্যবহার করা যেতে পারে?
HND-4218 এর একটি খোলা কাঠামো রয়েছে এবং এটি জলরোধী বা উচ্চ-আর্দ্রতার জন্য ডিজাইন করা হয়নি অ্যাপ্লিকেশন আর্দ্রতা, ঘনীভবন, বা ক্ষয়কারী বায়ুমণ্ডলের এক্সপোজার হতে পারে কর্মক্ষমতা প্রবাহ। পরিবেশগতভাবে সুরক্ষিত ইনস্টলেশনের জন্য, আবেদন নোট পর্যালোচনা করুন অথবা বিকল্প সিলিং বিকল্পের জন্য MEIDI-এর সাথে পরামর্শ করুন।
4. এই থ্রু-হোল বুজারের জন্য কোন সোল্ডারিং পদ্ধতির সুপারিশ করা হয়?
4-6 সেকেন্ডের জন্য 260°C এ ওয়েভ সোল্ডারিং হল ভলিউম উৎপাদনের জন্য প্রস্তাবিত পদ্ধতি। 2-5 সেকেন্ডের জন্য 350 ডিগ্রি সেলসিয়াসে ম্যানুয়াল সোল্ডারিংও গ্রহণযোগ্য। তাপীয় এক্সপোজার সীমিত করুন হাউজিং বিকৃতি এড়াতে নির্দিষ্ট করা 2-3 চক্র।
5. আউটপুট ফ্রিকোয়েন্সি কি স্থির, নাকি ভোল্টেজের সাথে পরিবর্তিত হয়?
অভ্যন্তরীণ অসিলেটর অপারেটিং জুড়ে 2800Hz এর কাছাকাছি একটি স্থিতিশীল ফ্রিকোয়েন্সি বজায় রাখে ভোল্টেজ পরিসীমা। যদিও SPL ভোল্টেজ এবং লোডের সাথে পরিবর্তিত হয়, ফ্রিকোয়েন্সি স্থানান্তরটি ন্যূনতম নির্দিষ্ট সরবরাহ সীমার মধ্যে।
6. কেন পরীক্ষা প্রোটোকল একটি সক্রিয় বুজারের জন্য 12Vp-p বর্গ তরঙ্গ ব্যবহার করে?
2800Hz এ 12Vp‑p বর্গ তরঙ্গ হল স্ট্যান্ডার্ড ক্যারেক্টারাইজেশন শর্ত স্পেসিফিকেশন ধারাবাহিকতা। HND-4218 অভ্যন্তরীণ সহ 12VDC অপারেশনের জন্য রেট করা হয়েছে ড্রাইভ ডিসি কর্মক্ষমতা তথ্য অনুরোধের ভিত্তিতে উপলব্ধ.
সম্পূর্ণ ডেটাশিট, যান্ত্রিক অঙ্কন, SPL ফ্রিকোয়েন্সি প্রতিক্রিয়া বক্ররেখা অনুরোধ করতে, বা HND‑4218-এর নির্ভরযোগ্যতা পরীক্ষার ডেটা, আপনার আবেদনের সাথে MEIDI-এর সাথে যোগাযোগ করুন প্রয়োজনীয়তা ইঞ্জিনিয়ারিং সহায়তা সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
