3-24V সারভাইভাল রেঞ্জ সহ নেটিভ 12VDC অপারেশন — ভোল্টেজ রূপান্তর ছাড়াই স্বয়ংচালিত, শিল্প এবং ব্যাটারি-ব্যাকআপ আর্কিটেকচারগুলিকে বিস্তৃত করে
অন্তর্নির্মিত অসিলেটর সার্কিট — ডিসি প্রয়োগের উপর স্থির 3500 Hz টোন; শূন্য MCU PWM সম্পদ বা বহিরাগত ড্রাইভ উপাদান প্রয়োজন
ব্যতিক্রমী শাব্দ দক্ষতা — নমুনা ব্যাচ পরিমাপ 91-94 dB, 6-9 dB ≥85 dB স্পেসিফিকেশন থ্রেশহোল্ডের উপরে
12V-এ অতি-নিম্ন 4 mA কারেন্ট ড্র — তুলনীয় আউটপুটের ইলেক্ট্রোম্যাগনেটিক সক্রিয় বিকল্পের তুলনায় 96% কম শক্তির বোঝা
ওয়্যার-লিড এবং মাউন্টিং কান সহ 23 মিমি ব্যাস পাইজোইলেকট্রিক ডায়াফ্রাম — প্যানেল-মাউন্ট এবং চ্যাসিস অ্যাপ্লিকেশনের জন্য নমনীয় ইনস্টলেশন
260 ℃ ওয়েভ-সোল্ডার এবং 350 ℃ ম্যানুয়াল-রিওয়ার্ক টলারেন্স সহ কালো ABS হাউজিং
স্বয়ংসম্পূর্ণ দোলন — ইন্টিগ্রেটেড ড্রাইভ সার্কিট ডিসি প্রয়োগে 3500 Hz টোন তৈরি করে; কোন PWM জেনারেশন, ট্রানজিস্টর বাফার, বা টাইমিং উপাদানের প্রয়োজন নেই
3-24V আল্ট্রা-ওয়াইড সারভাইভাল রেঞ্জ — 12V নামমাত্র এ কাজ করে; বাহ্যিক নিয়ন্ত্রণ ছাড়াই স্বয়ংচালিত কোল্ড-ক্র্যাঙ্ক স্যাগ (3V থেকে নিচে) এবং 24V শিল্প বাস ওভারভোল্টেজ সহ্য করে
সাব-4 mA বর্তমান খরচ — 12VDC এ, 3500 Hz; স্ট্যান্ডবাই অ্যালার্ম অ্যাপ্লিকেশনগুলিতে সরাসরি লজিক-লেভেল স্যুইচিং এবং নগণ্য ব্যাটারি ড্রেন সক্ষম করে
ওয়্যার-লিড টার্মিনেশন সহ 23 মিমি পাইজো উপাদান — নমনীয় সীসা তার এবং মাউন্টিং ইয়ার প্যানেল-মাউন্ট, চেসিস-মাউন্ট এবং PCB-সংলগ্ন ইনস্টলেশন সক্ষম করে
শূন্য EMI নির্গমন — কোন চৌম্বক ক্ষেত্র বা প্রবর্তক সুইচিং শব্দ নেই; সংবেদনশীল RF, চিকিৎসা এবং পরিমাপ সরঞ্জামের সাথে সামঞ্জস্যপূর্ণ
মেরামত-সহনশীল ABS হাউজিং — 260 ℃ ওয়েভ সোল্ডারিং এবং 350 ℃ ম্যানুয়াল রিওয়ার্কের জন্য রেট করা হয়েছে; মাউন্টিং ইয়ার সহ ওয়্যার-লিড প্যানেল-মাউন্ট, চেসিস-মাউন্ট এবং থ্রু-হোল PCB অ্যাপ্লিকেশনগুলির জন্য নমনীয় ইনস্টলেশন প্রদান করে
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | Piezoelectric সক্রিয় Buzzer | — |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | 25 ℃ এ |
| অপারেটিং ভোল্টেজ | 3 – 24 ভিডিসি | ক্রমাগত |

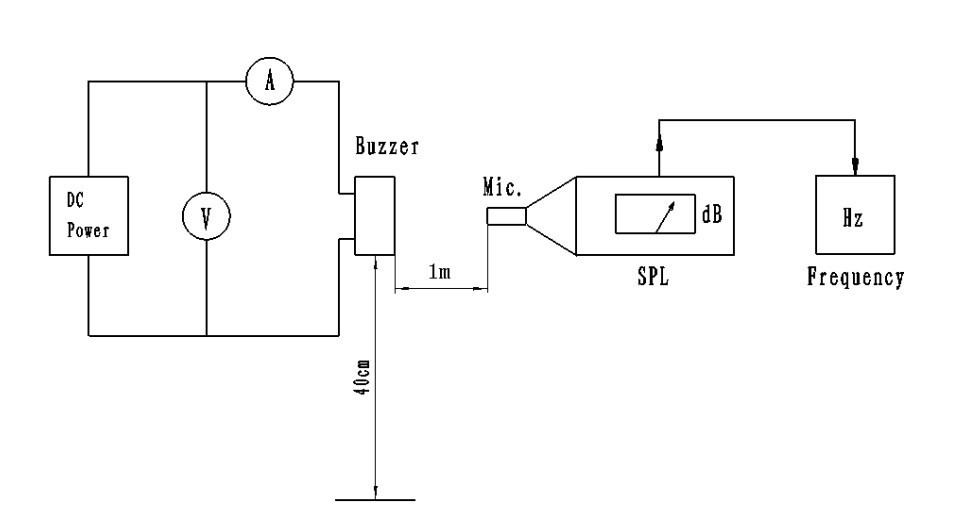

| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 12VDC এ, 3500 Hz, মুক্ত ক্ষেত্র |
| নমুনা SPL পরিসীমা | 91 - 94 ডিবি | 10-ইউনিট ব্যাচ, 12Vp-p, 10 সেমি |
| অনুরণিত ফ্রিকোয়েন্সি | 3500 ± 500 Hz | অন্তর্নির্মিত অসিলেটর |
| অপারেটিং বর্তমান | ≤ 4 mA | 12VDC এ, 3500 Hz |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | 1 kHz এ, 25 ℃ |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +75 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +85 ℃ | অপারেটিং |

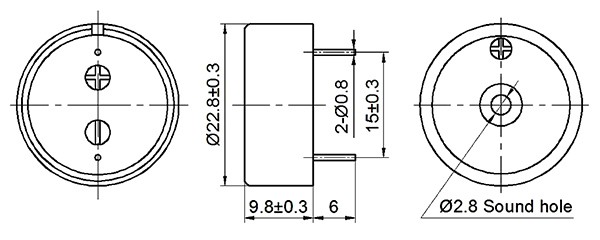

| মাত্রা (Dia × H) | 23 × 10 মিমি | সীসা বাদ দিয়ে শরীর |
| ওজন | 4 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো ABS | — |
| মাউন্ট টাইপ | মাউন্ট কান সঙ্গে তারের সীসা | প্যানেল বা চ্যাসিস মাউন্ট |
| সোল্ডারিং (তরঙ্গ) | 260 ± 5 ℃, 4–6 সেকেন্ড | সর্বাধিক 2-3 পাস |
| সোল্ডারিং (ম্যানুয়াল) | 350 ± 10 ℃, 2–5 সেকেন্ড | সর্বাধিক 2-3 পাস |
• শব্দচাপ: 91 - 94 dB (মানে 92.8 dB)
•বর্তমান: 3.87 - 4.00 mA (মানে 3.95 mA)
• ফ্রিকোয়েন্সি: 3486 - 3600 Hz (সমস্ত ±500 Hz সহনশীলতার মধ্যে)
ব্যাস: 22.88 - 23.05 মিমি
উচ্চতা: 9.89 - 10.01 মিমি
ইন্ডাস্ট্রিয়াল পিএলসি এবং এইচএমআই অ্যালার্ম মডিউল — 12V/24V কন্ট্রোল বাসে ফল্ট ইঙ্গিত, চক্র সমাপ্তি এবং জরুরী-স্টপ শ্রবণযোগ্য প্রতিক্রিয়া; শূন্য EMI অ্যানালগ সেন্সর নির্ভুলতা সংরক্ষণ করে
স্বয়ংচালিত 12V আনুষঙ্গিক সিস্টেম - সিটবেল্ট সতর্কতা, দরজা-জায়ার সতর্কতা, এবং কী-ইন-ইগনিশন চাইমস; 3V কোল্ড-ক্র্যাঙ্ক বেঁচে থাকা ইঞ্জিন শুরুর সময় নির্ভরযোগ্য সক্রিয়করণ নিশ্চিত করে
নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ (ইউপিএস) ইউনিট — ব্যাটারি-মোড সক্রিয়করণ, ওভারলোড সতর্কতা এবং রক্ষণাবেক্ষণ সতর্কতা; 4 mA ড্র ব্যাকআপ ব্যাটারি ক্ষমতা সংরক্ষণ করে
সোলার চার্জ কন্ট্রোলার এবং ইনভার্টার — অ্যারে ফল্ট টোন, ব্যাটারি ডিসকানেক্ট অ্যালার্ট এবং 12V/24V অফ-গ্রিড ইনস্টলেশনে লোড-শেডিং বিজ্ঞপ্তি
কৃষি ও নির্মাণ যন্ত্রপাতি — অপারেটর উপস্থিতি অ্যালার্ম এবং হাইড্রোলিক ফল্ট সূচক; 75 ℃ অপারেটিং সীমা ইঞ্জিন-কম্পার্টমেন্ট প্রক্সিমিটি মিটমাট করে
চিকিৎসা এবং পরীক্ষাগার সরঞ্জাম — নির্বীজন-চক্র সমাপ্তি, ক্রমাঙ্কন সময়সীমা, এবং ত্রুটি-পরিস্থিতি সতর্কতা; পাইজোইলেকট্রিক নির্মাণ সংবেদনশীল যন্ত্রের সাথে চৌম্বকীয় হস্তক্ষেপ দূর করে
| ডিজাইনের প্রয়োজনীয়তা | HND-2310E সুবিধা |
| ড্রাইভ সার্কিট জটিলতা দূর করুন | অন্তর্নির্মিত অসিলেটর; DC ভোল্টেজ প্রয়োগ করুন, 3500 Hz টোন পাবেন — কোন MCU পিন নেই, ট্রানজিস্টর নেই, কোন ইন্ডাক্টর নেই |
| ব্যাটারি-ব্যাকড সিস্টেমে পাওয়ার খরচ কমিয়ে দিন | ≤4 mA 12V বনাম 20-50 mA ইলেক্ট্রোম্যাগনেটিক সক্রিয় বাজারের জন্য সাধারণ; স্ট্যান্ডবাই স্বায়ত্তশাসন 5-12× প্রসারিত করে |
| পরিবর্তনশীল ভোল্টেজ পরিবেশ জুড়ে কাজ | 3-24V রেঞ্জ লি-আয়ন সিঙ্গেল-সেল থেকে 24V ইন্ডাস্ট্রিয়াল বাস পর্যন্ত বিস্তৃত বক কনভার্টার বা সিরিজ প্রতিরোধক ছাড়াই |
| ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ হ্রাস করুন | শূন্য চৌম্বক নির্গমন; ইসিজি, ইইজি, আরএফ রিসিভার, বা নির্ভুল পরিমাপ সার্কিটে সংযোগের কোন ঝুঁকি নেই |
| কঠোর থার্মাল এবং সোল্ডারিং প্রোফাইল বেঁচে থাকুন | 350 ℃ ম্যানুয়াল rework সহনশীলতা; মাউন্টিং কান সহ তারের সীসা কম্পন এবং তাপ সাইক্লিং সহ্য করে |
| যাচাইকৃত অ্যাকোস্টিক হেডরুম অর্জন করুন | নমুনা ব্যাচ 91-94 dB পরিমাপ করে, বার্ধক্য এবং ঘের ক্ষয় করার জন্য স্পেসিফিকেশনের উপরে 6-9 dB মার্জিন প্রদান করে |
| নমনীয় যান্ত্রিক ইনস্টলেশন | মাউন্টিং ইয়ার সহ ওয়্যার-লিড প্যানেল-মাউন্ট, চেসিস-মাউন্ট এবং থ্রু-হোল PCB অ্যাপ্লিকেশনগুলির জন্য নমনীয় ইনস্টলেশন সরবরাহ করে |
1. 2310E অ্যাক্টিভ পিজোইলেকট্রিক অ্যাক্টিভ বুজারের জন্য কি বাহ্যিক অসিলেটর বা মাইক্রোকন্ট্রোলার ড্রাইভ সিগন্যাল প্রয়োজন?
না। HND-2310E একটি সম্পূর্ণ স্বয়ংসম্পূর্ণ সক্রিয় বুজার। একটি অভ্যন্তরীণ অসিলেটর সার্কিট 3-24V সীমার মধ্যে DC ভোল্টেজ প্রয়োগ করার পরে 3500 Hz ড্রাইভ সংকেত তৈরি করে। কোন PWM আউটপুট, স্কোয়ার-ওয়েভ জেনারেটর, বা টাইমিং উপাদানের প্রয়োজন নেই। শ্রবণযোগ্য আউটপুট তৈরি করতে কেবল আপনার ভোল্টেজ উত্সের সাথে ইতিবাচক সীসা এবং গ্রাউন্ডে (বা ট্রানজিস্টর স্যুইচিং) নেতিবাচক সীসা সংযুক্ত করুন।
2. কিভাবে 3-24V অপারেটিং পরিসর বিভিন্ন ভোল্টেজ জুড়ে শব্দ চাপ এবং কারেন্টকে প্রভাবিত করে?
শব্দের চাপ 3V থেকে 12V পর্যন্ত ভোল্টেজের সাথে প্রায় রৈখিকভাবে বৃদ্ধি পায়, 12V-এ ≥85 dB রেট দেওয়া হয়। 6V এর নিচে, আউটপুট কোলাহলপূর্ণ পরিবেশের জন্য প্রান্তিক হতে পারে; 12V এর উপরে, SPL পরিমিতভাবে বাড়তে থাকে কিন্তু পিজোইলেকট্রিক ক্যাপাসিটিভ লোডের কারণে বর্তমান খরচ 4 mA-এর নিচে থাকে। 24V এ, ড্রাইভ আইসি রক্ষা করার জন্য অভ্যন্তরীণ অসিলেটর কারেন্ট-সীমা; SPL প্রায় 3-4 dB 12V রেটিং এর উপরে। সামঞ্জস্যপূর্ণ পারফরম্যান্সের জন্য, MEIDI 9-15V অপারেটিং রেঞ্জের সুপারিশ করে৷
3. আমি কি অতিরিক্ত উপাদান ছাড়াই 24V শিল্প ব্যবস্থায় HND-2310E ব্যবহার করতে পারি?
হ্যাঁ, সরাসরি। 24V সর্বোচ্চ একটি অবিচ্ছিন্ন অপারেটিং রেটিং, নিছক বেঁচে থাকার সীমা নয়। 24VDC-এ, বর্তমান খরচ ≤4 mA থাকে এবং অভ্যন্তরীণ অসিলেটর 3500 Hz আউটপুট বজায় রাখে। কোন সিরিজ প্রতিরোধক, জেনার ক্ল্যাম্প, বা নিয়ন্ত্রকের প্রয়োজন নেই। এটি HND-2310E কে ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বাজার থেকে আলাদা করে যেগুলির জন্য সাধারণত তাদের 12V বা 16V সর্বোচ্চের উপরে ভোল্টেজ নামতে হয়।
4. 75 ℃ এ ক্রমাগত 12V অপারেশনের অধীনে ব্যবহারিক শাব্দিক জীবনকাল কী?
12V এবং +75 ℃ পরিবেষ্টনে সর্বনিম্ন 5, 000 ঘন্টা প্রত্যাশিত৷ টেকসই ডিসি পক্ষপাত এবং তাপীয় চাপের অধীনে পাইজোইলেকট্রিক সিরামিক ডিপোলারাইজেশনের প্রাথমিক পরিধান প্রক্রিয়া। বিরতিহীন ডিউটির জন্য (যেমন, প্রতি 60 সেকেন্ডে 2-সেকেন্ড সতর্কতা), জীবনকাল আনুপাতিকভাবে 50, 000 ঘন্টা অতিক্রম করে। উচ্চ-তাপমাত্রার পরিবেশে ক্রমাগত অ্যালার্ম অ্যাপ্লিকেশনের জন্য, MEIDI সিরামিক পোলারাইজেশন সংরক্ষণ করতে এবং 15,000 ঘন্টার বেশি জীবনকাল বাড়ানোর জন্য একটি 50% ডিউটি চক্র (1 সেকেন্ড চালু, 1 সেকেন্ড বন্ধ) বাস্তবায়নের সুপারিশ করে।
5. মাউন্টিং ইয়ার কনফিগারেশন সহ ওয়্যার-লিড কি মাউন্টিং বিকল্পগুলি প্রদান করে?
HND-2310E নমনীয় সীসা তারের বৈশিষ্ট্য (সাধারণত 80-100 মিমি) মাউন্টিং কানের সাথে ABS হাউজিংয়ে একত্রিত। এই কনফিগারেশন সমর্থন করে:
প্যানেল-মাউন্ট — সামনে-প্যানেল অ্যালার্ম সূচকগুলির জন্য মাউন্টিং কানের মাধ্যমে M2.5 বা M3 স্ক্রুগুলির মাধ্যমে সুরক্ষিত
চ্যাসিস-মাউন্ট — স্বয়ংচালিত এবং যন্ত্রপাতি অ্যাপ্লিকেশনগুলিতে ধাতব ফ্রেম বা বন্ধনী সংযুক্ত করুন
PCB-সংলগ্ন ইনস্টলেশন — রুটটি চ্যাসিস খোলার মধ্য দিয়ে PCB টার্মিনাল ব্লক বা সংযোগকারী হেডারে নিয়ে যায়, সরাসরি PCB সোল্ডারিং স্ট্রেস দূর করে
ফ্রি-হ্যাঙ্গিং — পরিষেবাযোগ্য সরঞ্জামগুলিতে মডুলার প্রতিস্থাপনের জন্য সংযোগকারী টার্মিনালগুলির সাথে লিড
মাউন্টিং কান বৈদ্যুতিক সংযোগ থেকে স্বাধীন যান্ত্রিক স্ট্রেন রিলিফ প্রদান করে, থ্রু-হোল পিন মাউন্টের তুলনায় কম্পন-প্ররোচিত ক্লান্তি হ্রাস করে।
প্রযুক্তিগত ডেটাশিটের জন্য, 12V/24V সিস্টেম ইন্টিগ্রেশন নোট, লিগ্যাসি ইলেক্ট্রোম্যাগনেটিক বাজারের বিরুদ্ধে ক্রস-রেফারেন্স যাচাইকরণ, বা OEM কনফিগারেশন আলোচনা, আপনার প্রয়োজনীয়তাগুলি জমা দিন৷ MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাধারণত অসিলেটর ক্যারেক্টারাইজেশন ডেটা, ড্রাইভ সার্কিট সামঞ্জস্যের ম্যাট্রিক্স এবং ভলিউম মূল্যের সাথে এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
