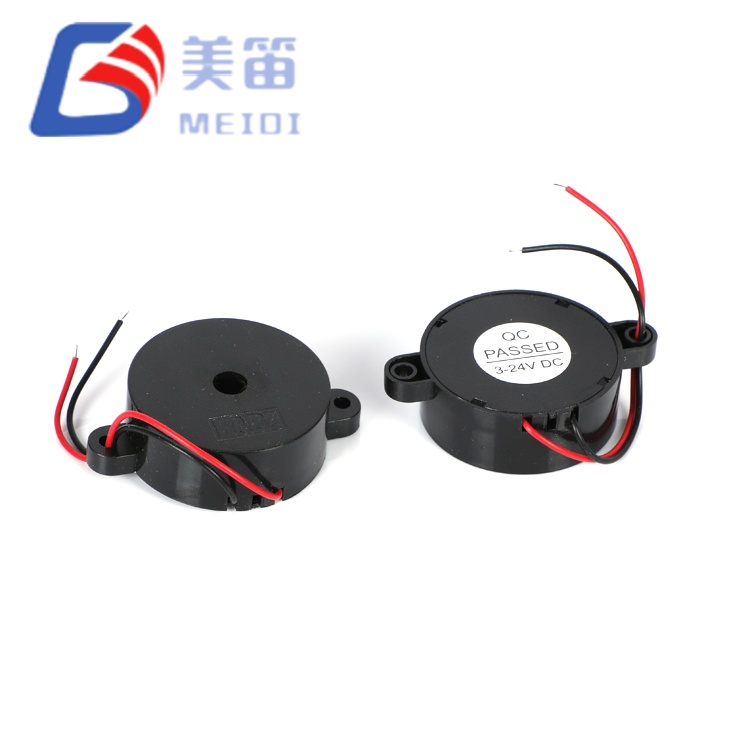

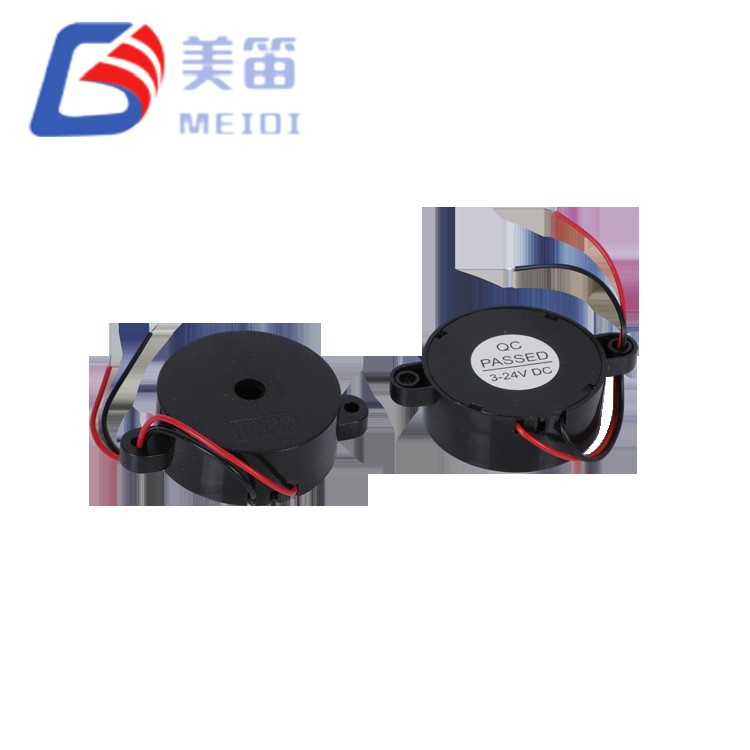

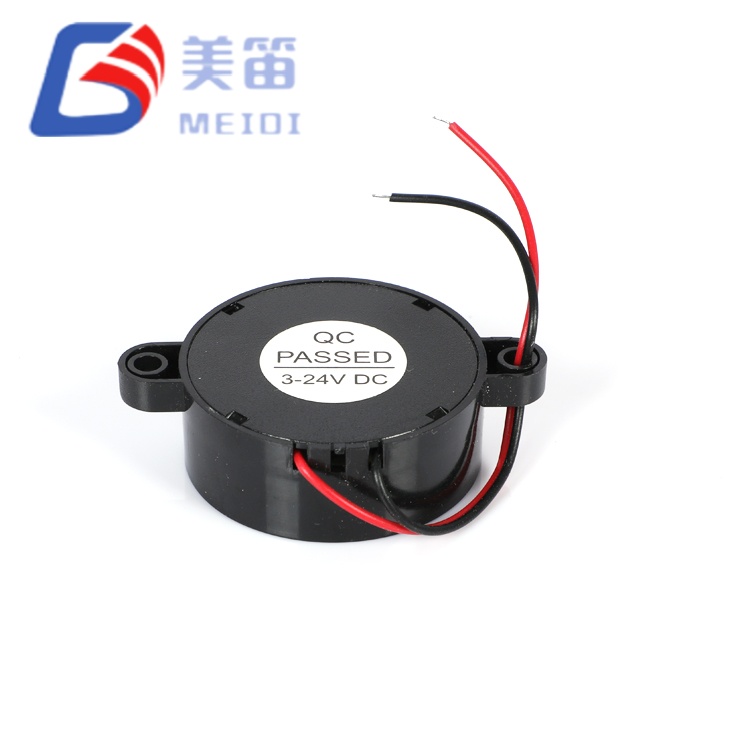

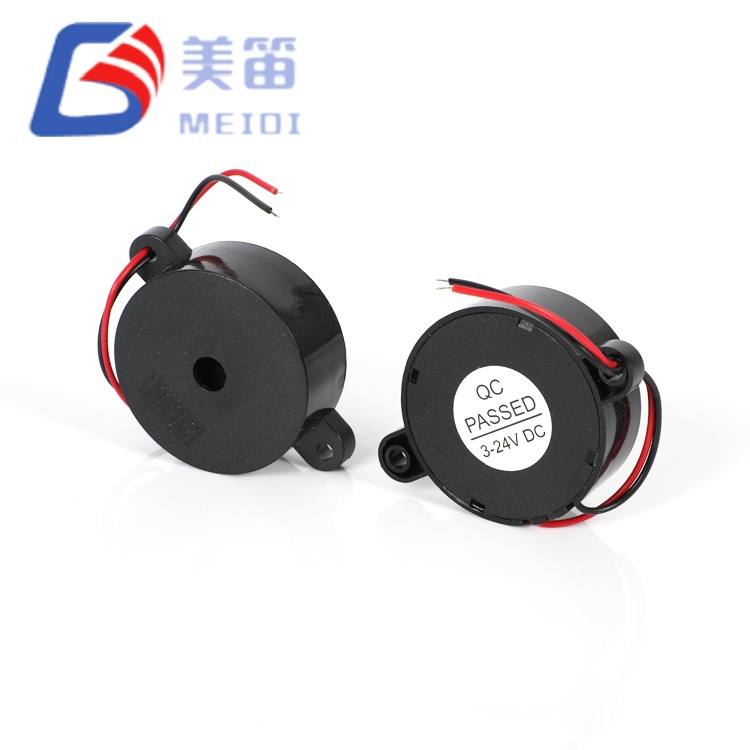

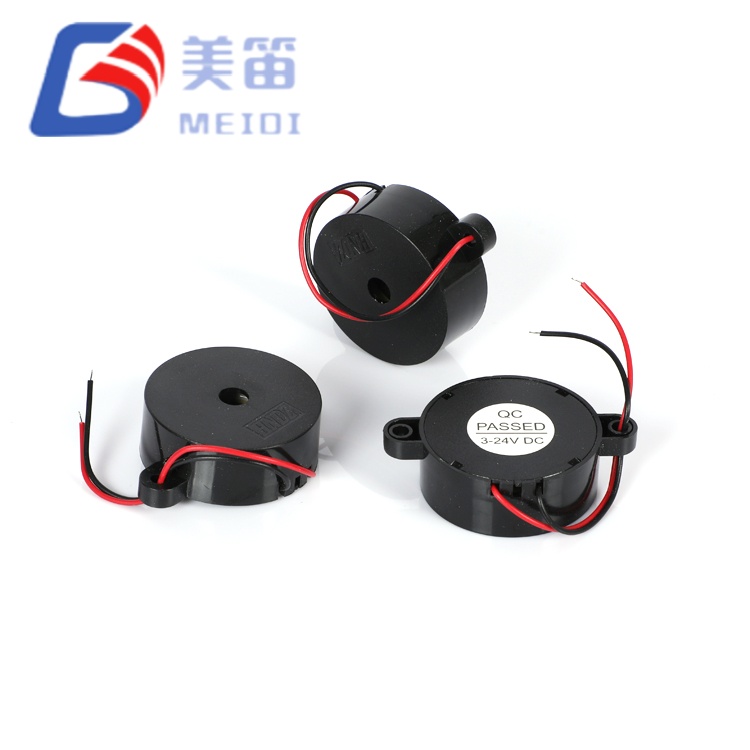

HND-4216 হল একটি 42mm-শ্রেণির সক্রিয় পিজোইলেকট্রিক বুজার যার একটি অন্তর্নির্মিত ড্রাইভ সার্কিট, একটি কালো ABS বডিতে রাখা হয়েছে। 4216 সক্রিয় Piezoelectric Buzzer সরাসরি 3V থেকে 24V রেঞ্জে একটি DC সরবরাহ থেকে কাজ করে এবং একটি বহিরাগত অসিলেটরের প্রয়োজন ছাড়াই একটি নামমাত্র 2800Hz টোন তৈরি করে। Φ41.8 মিমি ডায়াফ্রাম, একটি 16 মিমি প্রোফাইলের সাথে মিলিত, একটি বৃহত্তর বিকিরণ এলাকা প্রদান করে সাধারণ 23 মিমি মডেলের চেয়ে, বিস্তৃত শব্দ বিচ্ছুরণ সমর্থন করে। রেটিং 12VDC এ, বর্তমান ড্র 8mA এ নির্দিষ্ট করা হয়েছে। এই থ্রু-হোল উপাদানটি সাধারণত একত্রিত হয় ইন্ডাস্ট্রিয়াল অ্যালার্ম প্যানেল, স্বয়ংচালিত সতর্কতা ব্যবস্থা, মেডিকেল ডিভাইস সতর্কতা এবং সর্বজনীন ঘোষণা সরঞ্জাম যেখানে একটি কম ফ্রিকোয়েন্সি শ্রবণযোগ্য সংকেত পছন্দ করা হয়।
অন্তর্নির্মিত দোলন — ডিসি ভোল্টেজ সরাসরি 2800Hz টোন তৈরি করে
12 VDC রেট, 3-24 VDC অপারেটিং পরিসীমা
রেট করা ভোল্টেজে 8 mA বর্তমান খরচ
2800 ± 500 Hz অনুরণিত ফ্রিকোয়েন্সি — 3000Hz+ ভেরিয়েন্টের চেয়ে কম পিচ
12 গ্রাম ভর, Φ41.8 × 16 মিমি মাত্রা, থ্রু-হোল মাউন্টিং
Φ41.8 মিমি ডায়াফ্রাম - 23 মিমি-শ্রেণীর বুজারের তুলনায় একটি বিস্তৃত কার্যকর বিকিরণ এলাকা প্রদান করে, ওপেন-ফেস মাউন্টিংয়ে বিস্তৃত অ্যাকোস্টিক কভারেজের ফলে
2800Hz কেন্দ্র ফ্রিকোয়েন্সি - 3000Hz বা 3700Hz ভেরিয়েন্টের চেয়ে কম টোনাল অক্ষর, অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে একটি কম ভেদন সতর্কতা আকাঙ্ক্ষিত
12VDC-তে স্থির 8mA বর্তমান খরচ — বিদ্যুৎ বাজেট পরিকল্পনাকে সহজ করে মাল্টি-লোড ডিজাইন
প্রশস্ত 3V থেকে 24V DC সরবরাহ পরিসীমা — ব্যাটারি-চালিত ডিভাইসগুলির সাথে সামঞ্জস্যপূর্ণ এবং 12V/24V শিল্প শক্তি রেল
তরঙ্গ এবং ম্যানুয়াল সোল্ডারিং সমর্থিত — গর্ত সমাবেশ প্রক্রিয়ার মাধ্যমে মান পূরণ করে
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | Piezoelectric সক্রিয় Buzzer | — |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | — |
| অপারেটিং ভোল্টেজ | 3-24 ভিডিসি | — |
| অনুরণিত ফ্রিকোয়েন্সি | 2800 ± 500 Hz | — |
| 10 সেমি এ সাউন্ড আউটপুট | ≥90 dB (ন্যূনতম 90) | 12Vp‑p বর্গ তরঙ্গ, 2800Hz, 10cm দিয়ে পরীক্ষা করা হয়েছে; অনুরোধের ভিত্তিতে উপলব্ধ ডিসি-ড্রাইভ কর্মক্ষমতা ডেটা |
| বর্তমান খরচ | 8 mA (টাইপ।) | রেট ভোল্টেজ এ; পরীক্ষার রিপোর্ট ≤8mA নির্দেশ করতে পারে; ব্যাচ ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +80 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +85 ℃ | অপারেটিং |

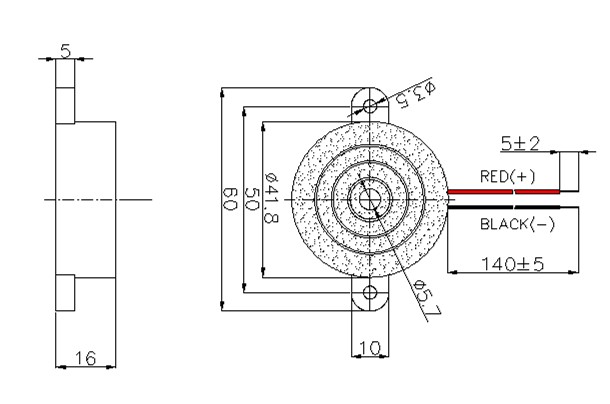

| মাত্রা (Dia × H) | Φ41.8 ± 0.3 × 16 ± 0.2 মিমি | শুধু শরীর |
| ওজন | 12 গ্রাম | — |
| হাউজিং উপাদান | কালো ABS | — |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | স্পেসিফিকেশন হেডার প্রতি রেফারেন্স মান; পৃথক নমুনায় পরিমাপ করা হয় না |
| মাউন্ট টাইপ | গর্তের মাধ্যমে | তরঙ্গ / ম্যানুয়াল সোল্ডার |
ইন্ডাস্ট্রিয়াল কন্ট্রোল প্যানেল এবং মেশিনের স্থিতি সূচকগুলির জন্য নিম্ন-ফ্রিকোয়েন্সি সতর্কতা প্রয়োজন
স্বয়ংচালিত শ্রবণযোগ্য সংকেত (সিটবেল্ট অনুস্মারক, হেডলাইট-অন সতর্কতা, পার্কিং সেন্সর বিপার)
চিকিৎসা সরঞ্জামের অ্যালার্ম (রোগীর মনিটর, ইনফিউশন পাম্প, ডায়াগনস্টিক ডিভাইস)
নিরাপত্তা এবং ফায়ার অ্যালার্ম সাউন্ডার যেখানে বিস্তৃত শব্দ কভারেজ উপকারী
ডিসি বাস ভোল্টেজ সহ নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ (ইউপিএস) এবং বিদ্যুৎ বিতরণ ইউনিট
পাবলিক ইনফরমেশন কিয়স্ক, কিউ ম্যানেজমেন্ট ডিসপ্লে এবং পরিবহন ঘোষণা প্যানেল

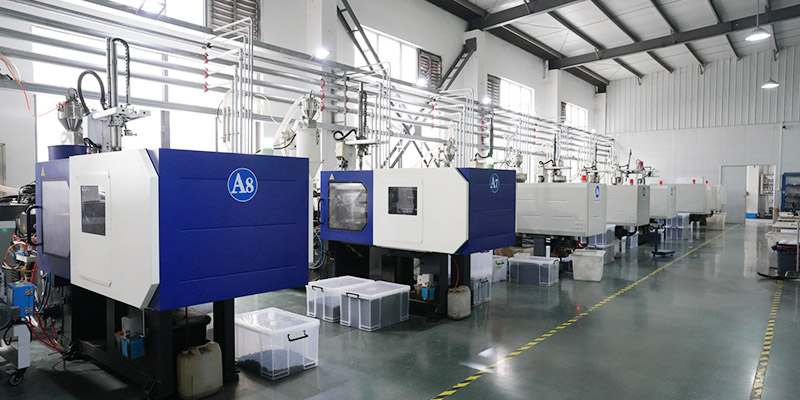

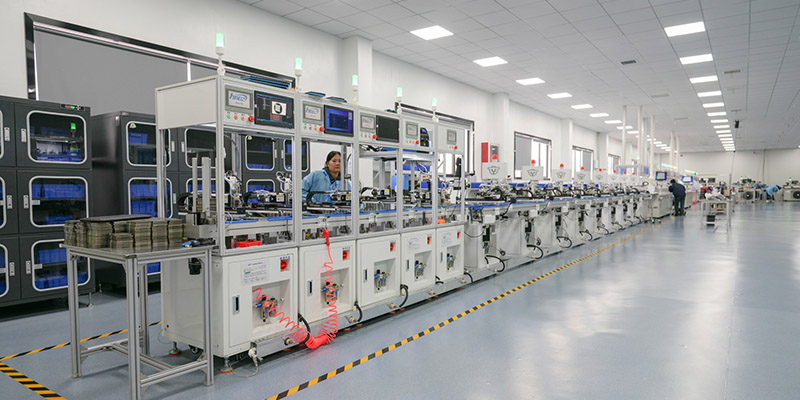

MEIDI তার জিয়াংসু উৎপাদন সুবিধায় 4216 অ্যাক্টিভ পিজোইলেকট্রিক বুজার তৈরি করে, যা দিয়ে সজ্জিত পাইজোইলেকট্রিক বাজারের জন্য স্বয়ংক্রিয় সমাবেশ লাইন, ABS হাউজিংয়ের জন্য ইনজেকশন ছাঁচনির্মাণ মেশিন, এবং ডেডিকেটেড অ্যাকোস্টিক টেস্ট স্টেশন। প্রতিটি উৎপাদন ব্যাচ একটি সাত-আইটেমের অধীন নির্ভরযোগ্যতা প্রোটোকল যা আর্দ্রতা এক্সপোজার, উচ্চ এবং নিম্ন তাপমাত্রা সঞ্চয় অন্তর্ভুক্ত করে, তাপ সাইক্লিং, ড্রপ টেস্টিং, কম্পন সহনশীলতা, এবং সোল্ডার তাপ প্রতিরোধের। পরীক্ষার পরামিতি HND-4216 স্পেসিফিকেশন লেভেলে সেট করা আছে।
গুণমান ব্যবস্থাপনা সিস্টেম ISO9001 এর অধীনে কাজ করে। আগত উপকরণগুলি পরিদর্শন করা হয়, ইন-প্রসেস কন্ট্রোল প্রয়োগ করা হয়, এবং 100% চূড়ান্ত অ্যাকোস্টিক পরীক্ষা করা হয়। শব্দ চাপ স্তর, অনুরণিত ফ্রিকোয়েন্সি, এবং বর্তমান খরচ যাচাই করা হয় প্রকাশিত স্পেসিফিকেশনের সাথে সম্মতি নিশ্চিত করুন। পুনরাবৃত্তি আদেশ জন্য, ব্যাচ পরিসংখ্যানগত প্রক্রিয়া পর্যবেক্ষণের মাধ্যমে ধারাবাহিকতা বজায় রাখা হয়।
মডেল HND-4216-এর জন্য একটি দশ-নমুনা পরীক্ষার রিপোর্ট উপলব্ধ। পরিমাপ নেওয়া হয়েছিল একটি 12Vp‑p বর্গ তরঙ্গ 2800Hz এ, 10cm এ। রেকর্ড করা SPL মান থেকে পরিসীমা 101dB থেকে 107dB, সবই 90dB ন্যূনতম স্পেসিফিকেশন অতিক্রম করে। অনুরণিত ফ্রিকোয়েন্সি 2860Hz এবং 2950Hz এর মধ্যে পড়ে, 2800±500Hz উইন্ডোর মধ্যে। মাত্রিক পরিমাপ Φ41.8×16mm ডিজাইনের সাথে সম্মতি নিশ্চিত করে।
| নমুনা | SPL (dB) | ফ্রিকোয়েন্সি (Hz) | ব্যাস (মিমি) | উচ্চতা (মিমি) |
| 1 | 103 | 2900 | 42.00 | 16.00 |
| 2 | 101 | 2950 | 41.82 | 16.01 |
| 3 | 103 | 2860 | 41.79 | 16.02 |
| 4 | 105 | 2920 | 42.00 | 15.99 |
| 5 | 102 | 2930 | 41.83 | 16.01 |
| 6 | 102 | 2890 | 41.88 | 16.03 |
| 7 | 104 | 2860 | 41.82 | 16.02 |
| 8 | 101 | 2940 | 41.86 | 16.01 |
| 9 | 105 | 2940 | 41.85 | 16.05 |
| 10 | 107 | 2930 | 41.88 | 16.03 |
উপসংহার: পাস। চেহারা এবং পোলারিটি গ্রহণযোগ্য। বর্তমান খরচ ডেটা এই পরীক্ষার রিপোর্ট অন্তর্ভুক্ত করা হয় না; 8mA-এর জন্য প্যারামিটার টেবিল পড়ুন স্পেসিফিকেশন ব্যাচ-নির্দিষ্ট বর্তমান পরিমাপের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
1. শুধুমাত্র 3-24 ভিডিসি পরিসরের মধ্যে কাজ করুন৷ এই সীমার বাইরে ভোল্টেজ ক্ষতি হতে পারে অভ্যন্তরীণ অসিলেটর বা পাইজো ডায়াফ্রাম।
2. হাউজিং সিল করা হয় না. থেকে জল, ফ্লাক্স অবশিষ্টাংশ, বা আঠালো প্রতিরোধ সাউন্ড পোর্টে প্রবেশ করা, যা ফ্রিকোয়েন্সি পরিবর্তন করতে পারে এবং আউটপুট কমাতে পারে।
3. ক্ষয়কারী গ্যাস (H₂S, SO₂, ইত্যাদি) এবং উচ্চ আর্দ্রতার সংস্পর্শ এড়িয়ে চলুন। এই ধরনের অবস্থা অভ্যন্তরীণ পরিচিতিগুলিকে অক্সিডাইজ করতে পারে এবং কর্মক্ষমতা হ্রাস করতে পারে।

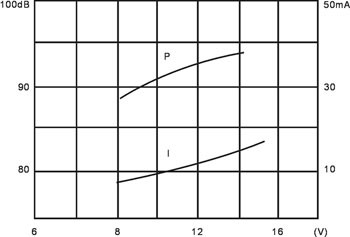

4. সাউন্ড প্রেসার লেভেল সাপ্লাই ভোল্টেজ এবং সোর্স কারেন্ট দ্বারা প্রভাবিত হয় ক্ষমতা আপনার ড্রাইভ সার্কিট প্রয়োজনীয় পরামিতি পূরণ করে তা যাচাই করুন।
5. নিশ্চিত করুন যে সামনের অ্যাকোস্টিক পোর্টটি অবরুদ্ধ থাকে না। অবরোধ কমবে SPL এবং কার্যকর ফ্রিকোয়েন্সি পরিবর্তন.
6. আর্দ্রতা রোধ করার জন্য সমাবেশ পর্যন্ত মূল ডেসিকেটেড প্যাকেজিংয়ে সংরক্ষণ করুন গ্রহণ এবং পিন জারণ।
1. কিভাবে HND-4216 MEIDI লাইনআপে ছোট-ব্যাসের মডেল থেকে আলাদা?
4216 অ্যাক্টিভ পিজোইলেকট্রিক বুজার একটি Φ41.8 মিমি ডায়াফ্রাম ব্যবহার করে এবং Φ23.0 মিমি এবং 5 জি এর তুলনায় 12 গ্রাম ওজনের HND-2316 সিরিজের জন্য। এর অনুরণন ফ্রিকোয়েন্সি 2800±500Hz, এর থেকে কম 3000Hz বা 3700Hz বিকল্প। বর্তমান খরচ 8mA এ নির্দিষ্ট করা হয়েছে, যেখানে 23mm সিরিজ 10mA পর্যন্ত আঁকতে পারে।
2. HND-4216-এর জন্য সঠিক শব্দ চাপ পরীক্ষার শর্তগুলি কী কী?

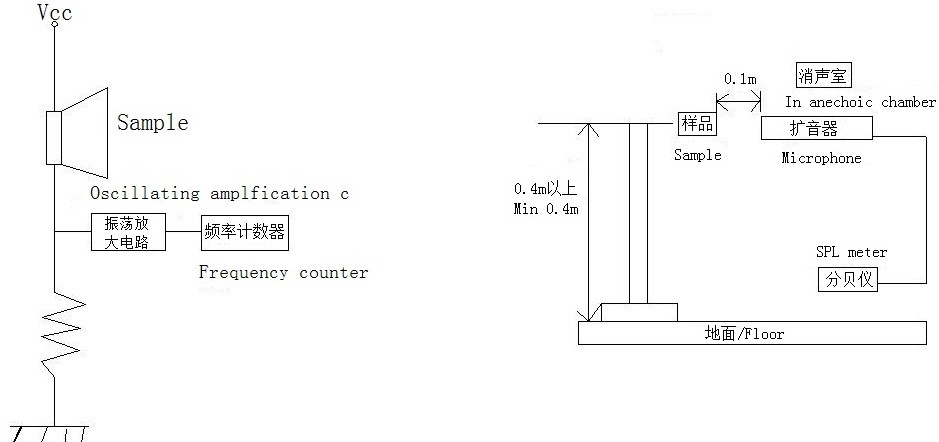

স্পেসিফিকেশন তালিকা ≥90dB. পরীক্ষা প্রোটোকল 2800Hz এ 12Vp-p বর্গ তরঙ্গ ব্যবহার করে, 10cm এ পরিমাপ করা হয়। DC-ড্রাইভ SPL কার্ভ বা বিকল্প পরীক্ষা সেটআপের জন্য, MEIDI-এর সাথে যোগাযোগ করুন আপনার প্রয়োজনীয়তা সঙ্গে.
3. কেন পরীক্ষার রিপোর্টে বর্তমান খরচের ডেটা নেই?
স্ট্যান্ডার্ড টেস্ট রিপোর্টে SPL, ফ্রিকোয়েন্সি এবং ডাইমেনশনাল চেক অন্তর্ভুক্ত থাকে। কারেন্ট পণ্যের প্যারামিটার টেবিলে 8mA হিসাবে ব্যবহার নির্দিষ্ট করা হয়েছে। ব্যাচ কারেন্ট যাচাইকরণ অনুরোধের ভিত্তিতে প্রদান করা যেতে পারে।
4. HND-4216 এর জন্য কোন PCB ফুটপ্রিন্ট ক্লিয়ারেন্স প্রয়োজন?
শরীরের ব্যাস হল Φ41.8±0.3mm। প্রস্তাবিত গর্তের জন্য MEIDI-এর সাথে যোগাযোগ করুন সঠিক ক্লিয়ারেন্স এবং শাব্দ কর্মক্ষমতা নিশ্চিত করতে প্যাটার্ন এবং কিপ-আউট জোন অঙ্কন।
5. কিভাবে 12 গ্রাম ভর মাউন্ট নির্ভরযোগ্যতা প্রভাবিত করে?
12g ভর ছোট buzzers তুলনায় বেশী. উচ্চ কম্পন পরিবেশে, থ্রু-হোল সোল্ডার জয়েন্টগুলি যান্ত্রিক চাপের জন্য মূল্যায়ন করা উচিত। MEIDI অনুরোধের ভিত্তিতে মাউন্টিং নির্দেশিকা প্রদান করতে পারে।
6. কেন পরীক্ষার রিপোর্ট একটি সক্রিয় বুজারের জন্য একটি বর্গাকার তরঙ্গ ব্যবহার করে?
HND-4216 অভ্যন্তরীণ দোলন সহ DC অপারেশনের জন্য রেট করা হয়েছে। 12Vp‑p 2800Hz এ বর্গাকার তরঙ্গ হল স্ট্যান্ডার্ড ক্যারেক্টারাইজেশন শর্ত। ডিসি কর্মক্ষমতা ডেটা আলাদাভাবে পাওয়া যায়।
সম্পূর্ণ ডেটাশিট, যান্ত্রিক অঙ্কন, SPL ফ্রিকোয়েন্সি প্রতিক্রিয়া প্লট পেতে, বা HND-4216-এর জন্য নির্ভরযোগ্যতা পরীক্ষার ডেটা, অনুগ্রহ করে আপনার সাথে MEIDI-এর সাথে যোগাযোগ করুন আবেদন বিবরণ ইঞ্জিনিয়ারিং সহায়তা সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
