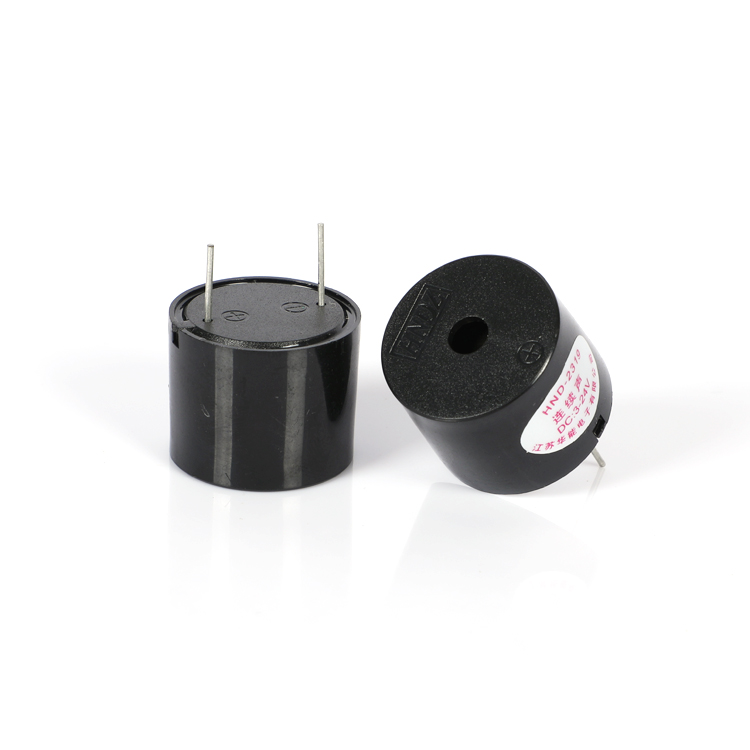

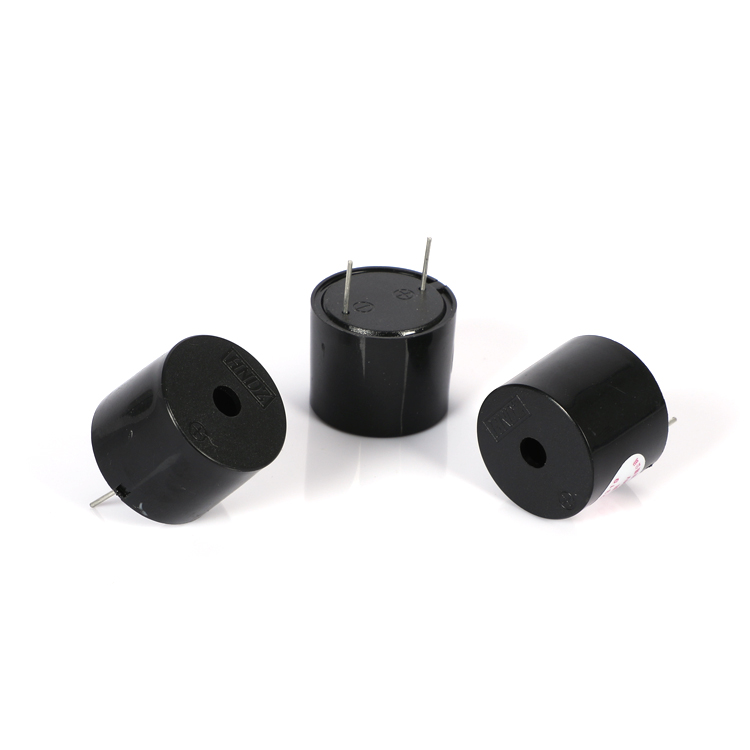

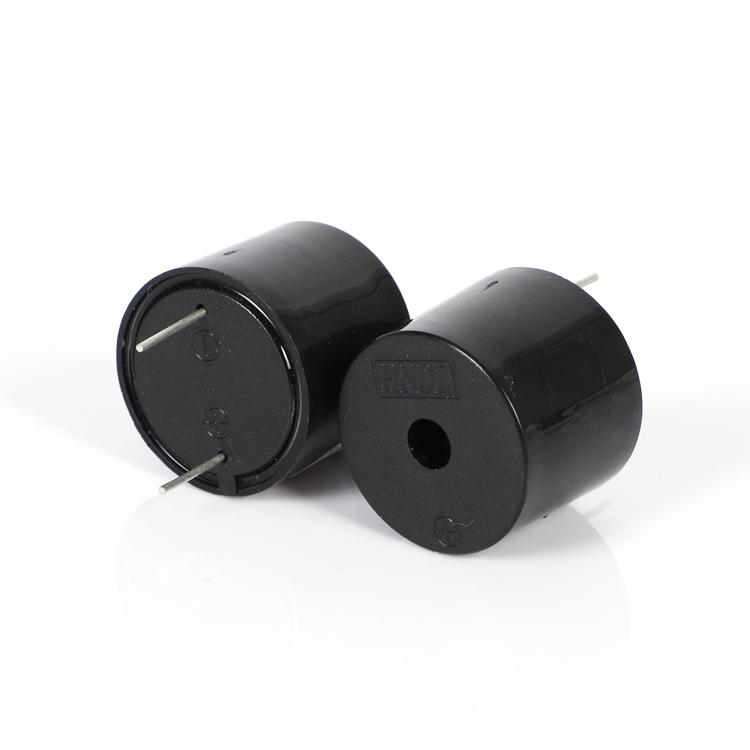

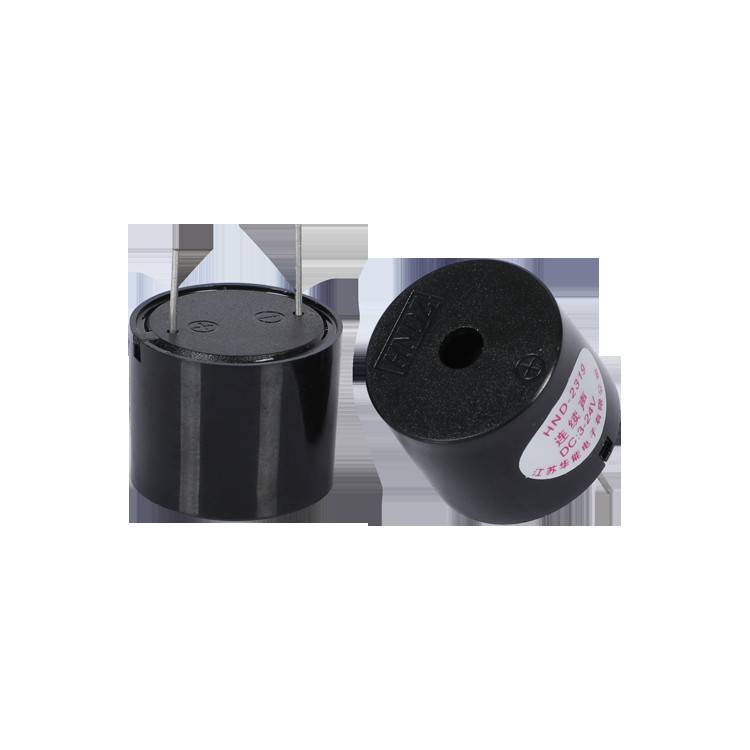

HND-2319 হল একটি 23 মিমি-ব্যাসের সক্রিয় পিজোইলেক্ট্রিক বুজার যার একটি ইন্টিগ্রেটেড ড্রাইভ সার্কিট, একটি কালো ABS বডিতে রাখা হয়েছে। 2319 সক্রিয় Piezoelectric Buzzer একটি 3V থেকে 24V DC সরবরাহ পরিসীমা জুড়ে কাজ করে এবং একটি উত্পাদন করে রেট করা 12VDC-এ নামমাত্র 3700Hz টোন। 16mm ভেরিয়েন্টের তুলনায় লম্বা 19mm হাউজিং একই ব্যাসের ক্লাসে, একটি বর্ধিত অ্যাকোস্টিক চেম্বার প্রদান করে যা একটিতে অবদান রাখে স্বতন্ত্র টোনাল চরিত্র। বর্তমান খরচ স্ট্যান্ডার্ডের অধীনে ≤10mA এ নির্দিষ্ট করা হয়েছে 12Vp‑p, 3700Hz পরীক্ষার শর্ত। 5g ভর এবং একটি ছিদ্র পাদদেশ অভিন্ন HND-2316 সিরিজে, এই বুজারটি এমন ডিজাইনের জন্য একটি ব্যবহারিক পছন্দ যার জন্য উচ্চতর প্রয়োজন PCB লেআউট পরিবর্তন না করে সতর্কতা ফ্রিকোয়েন্সি।
অন্তর্নির্মিত দোলন সার্কিট — ডিসি ভোল্টেজ সরাসরি 3700Hz টোন তৈরি করে
12 VDC রেট, 3-24 VDC অপারেটিং পরিসীমা
≥90 dB সাউন্ড আউটপুট 12 Vp‑p এর অধীনে 10 সেমি, 3700 Hz বর্গ তরঙ্গ
রেটেড ফ্রিকোয়েন্সি এবং ভোল্টেজে বর্তমান খরচ ≤10 mA
Φ23×19mm কালো ABS হাউজিং, থ্রু-হোল মাউন্টিং, 5 গ্রাম
H2319 অ্যাক্টিভ পিজোইলেকট্রিক বুজারটি 3700±500Hz এর অনুরণিত ফ্রিকোয়েন্সিতে সুর করা হয়েছে। এটি তার আউটপুট রাখে 3000Hz HND-2316 এর চেয়ে উচ্চতর শ্রবণযোগ্য ব্যান্ডে, এটিকে আরও উপযুক্ত করে তোলে এমন পরিবেশ যেখানে একটি তীক্ষ্ণ, আরও অনুপ্রবেশকারী সতর্কতা পছন্দ করা হয় — যেমন ওপেন-প্ল্যান প্রতিযোগী ব্যাকগ্রাউন্ড শব্দ সহ শিল্প মেঝে বা মেডিকেল স্টেশন। ±500Hz সহনশীলতা ব্যান্ড স্বর ভিতরে রাখার সময় স্বাভাবিক উত্পাদন পরিবর্তনের জন্য অনুমতি দেয় একটি সামঞ্জস্যপূর্ণ উপলব্ধি পরিসীমা.
19 মিমি হাউজিং উচ্চতা 16 মিমি থেকে একটি বড় অভ্যন্তরীণ গহ্বরের আয়তন তৈরি করে বৈকল্পিক পাইজোইলেকট্রিক বুজার ডিজাইনে, গহ্বরের পরিমাণ হেলমহোল্টজকে প্রভাবিত করে আবদ্ধ বায়ু ভরের অনুরণন এবং উভয় শব্দ চাপ স্তর প্রভাবিত করতে পারে এবং ফ্রিকোয়েন্সি শেপিং। যদিও HND-2319 এবং HND-2316 একই 23 মিমি ভাগ করে নেয় ডায়াফ্রাম ব্যাস, HND-2319-এর অতিরিক্ত অভ্যন্তরীণ আয়তন পরিবর্তন করে শাব্দ প্রতিবন্ধকতা বৈশিষ্ট্য, এর স্বতন্ত্র টোনাল আউটপুট অবদান.
উভয় মডেল অভিন্ন পিন স্পেসিং এবং PCB ফুটপ্রিন্ট ভাগ করে, ডিজাইনারদের অনুমতি দেয় বোর্ড পরিবর্তন ছাড়াই বিভিন্ন ফ্রিকোয়েন্সি মূল্যায়ন করতে। 5g ভর হল সাধারণ অপারেটিং এর অধীনে স্ট্যান্ডার্ড থ্রু-হোল সোল্ডার জয়েন্টগুলির জন্য পরিচালনাযোগ্য কম্পনের মাত্রা।
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | Piezoelectric সক্রিয় Buzzer | — |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | — |
| অপারেটিং ভোল্টেজ | 3-24 ভিডিসি | — |
| অনুরণিত ফ্রিকোয়েন্সি | 3700 ± 500 Hz | — |
| 10 সেমি এ সাউন্ড আউটপুট | ≥90 dB | 3700 Hz বর্গ তরঙ্গ, 12 Vp‑p |
| বর্তমান খরচ | ≤10 mA | 3700 Hz বর্গ তরঙ্গ, 12 Vp‑p; পরীক্ষার প্রতিবেদনের শিরোনাম একটি ভিন্ন রেফারেন্স মান তালিকাভুক্ত করতে পারে — পরীক্ষা প্রতিবেদনের সারাংশ দেখুন |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +80 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +85 ℃ | অপারেটিং |
| মাত্রা (Dia × H) | Φ23 ± 0.5 × 19 ± 0.3 মিমি | শুধুমাত্র শরীর; অঙ্কন সহনশীলতা ±0.5 মিমি যদি নির্দিষ্ট না হয় |
| ওজন | 5 গ্রাম | — |
| হাউজিং উপাদান | কালো ABS | — |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | স্পেসিফিকেশন হেডার প্রতি রেফারেন্স মান; প্রতি নমুনা যাচাই করা হয় না |
| মাউন্ট টাইপ | গর্তের মাধ্যমে | তরঙ্গ / ম্যানুয়াল সোল্ডার |
শিল্প যন্ত্রপাতি অবস্থা সূচক যেখানে একটি 3700Hz সতর্কতা কম-ফ্রিকোয়েন্সি ব্যাকগ্রাউন্ডের শব্দের মাধ্যমে কাটে
মেডিকেল মনিটরিং সরঞ্জামের জন্য 3000Hz ডিভাইস টোন থেকে আলাদা একটি স্বতন্ত্র শ্রবণযোগ্য অ্যালার্ম প্রয়োজন
সিকিউরিটি অ্যালার্ম প্যানেল এবং থ্রু-হোল PCB অ্যাসেম্বলি সহ অ্যাক্সেস কন্ট্রোল সিস্টেম
12V DC সরবরাহ ব্যবহার করে স্বয়ংচালিত ড্যাশবোর্ড সতর্কতা (দরজা-খোলা চাইমস, হেডলাইট রিমাইন্ডার)
12-24V ডিসি বাসে নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ এবং বিদ্যুৎ বিতরণ ইউনিটগুলি কাজ করে
একটি উচ্চ-পিচ ফিডব্যাক টোন থেকে উপকৃত গ্রাহক যন্ত্রপাতি এবং ভেন্ডিং সরঞ্জাম
2319 অ্যাক্টিভ পিজোইলেকট্রিক বুজারটি MEIDI-এর জিয়াংসু উৎপাদন সুবিধায় একত্রিত হয়, যেখানে উত্পাদন প্রবাহের মধ্যে রয়েছে ABS হাউজিং ইনজেকশন ছাঁচনির্মাণ, পাইজো ডায়াফ্রাম বন্ধন, PCB সমাবেশ ড্রাইভ সার্কিট, এবং চূড়ান্ত অতিস্বনক ঢালাই বা ঘের যান্ত্রিক বন্ধন. স্বয়ংক্রিয় পরীক্ষা কেন্দ্রগুলি তারপর শব্দ চাপ স্তর, অনুরণিত ফ্রিকোয়েন্সি এবং বর্তমান পরিমাপ করে নির্দিষ্ট 12Vp‑p, 3700Hz অবস্থার অধীনে প্রতিটি ইউনিটের জন্য খরচ।
প্রতিটি প্রোডাকশন ব্যাচকে সাত-আইটেমের নির্ভরযোগ্যতা ক্রমের জন্য নমুনা দেওয়া হয়: আর্দ্রতা এক্সপোজার, উচ্চ-তাপমাত্রার সঞ্চয়স্থান, নিম্ন-তাপমাত্রার সঞ্চয়স্থান, তাপ সাইক্লিং, ড্রপ টেস্টিং, কম্পন সহনশীলতা, এবং ঝাল তাপ প্রতিরোধের. পরীক্ষার পরামিতিগুলি HND-2319-এর সাথে সারিবদ্ধ 3700Hz ফ্রিকোয়েন্সি এবং 19mm হাউজিং স্পেসিফিকেশন। এই পরীক্ষাগুলি MEIDI এর ISO9001 এর অংশ মানের সিস্টেম এবং পরিবেশগত অধীনে কর্মক্ষমতা স্থিতিশীলতা যাচাই করার জন্য ডিজাইন করা হয় স্ট্রেস সাধারণত শিপিং, স্টোরেজ, এবং শেষ-ব্যবহার অপারেশনে সম্মুখীন হয়।
মডেল HND-2319-এর জন্য একটি দশ-নমুনা পরীক্ষার রিপোর্ট উপলব্ধ। পরীক্ষা অনুষ্ঠিত হয় 3700Hz এ 12Vp‑p বর্গ তরঙ্গ সহ। পরিমাপকৃত SPL মান 99dB থেকে পরিসীমা 105dB, সবই ন্যূনতম ≥90dB ছাড়িয়ে গেছে। বর্তমান রিডিং পরিসীমা 5.00mA থেকে 5.33mA, যা প্যারামিটার সারণিতে ≤10mA স্পেসিফিকেশনের নিচে। ফ্রিকোয়েন্সি পরিমাপ 3620Hz এবং 3780Hz এর মধ্যে পড়ে 3700±500Hz উইন্ডো। মাত্রিক চেক সঙ্গে সম্মতি নিশ্চিত Φ23×19 মিমি ডিজাইন সহনশীলতা।
দ্রষ্টব্য: পরীক্ষার প্রতিবেদনের শিরোনামটি ≤15mA এর বর্তমান সীমা উল্লেখ করে, যা ভিন্ন পণ্যের প্যারামিটার টেবিলে উল্লিখিত ≤10mA মান থেকে। সঠিক জন্য আপনার অর্ডারের জন্য বর্তমান স্পেসিফিকেশন প্রযোজ্য, আপনার সাথে MEIDI-এর সাথে যোগাযোগ করুন প্রয়োজনীয়তা নমুনা ডেটা সাধারণ বিতরণকে চিত্রিত করে এবং তা করে না একটি গ্যারান্টিযুক্ত কর্মক্ষমতা পরিসীমা গঠন.
| নমুনা | SPL (dB) | বর্তমান (mA) | ফ্রিকোয়েন্সি (Hz) | ব্যাস (মিমি) | উচ্চতা (মিমি) |
| 1 | 102 | 5.00 | 3650 | 22.92 | 19.01 |
| 2 | 99 | 5.25 | 3720 | 22.97 | 19.03 |
| 3 | 103 | 5.30 | 3680 | 23.01 | 19.10 |
| 4 | 101 | 5.26 | 3750 | 22.98 | 19.09 |
| 5 | 102 | 5.31 | 3700 | 23.03 | 19.05 |
| 6 | 102 | 5.27 | 3620 | 23.05 | 18.99 |
| 7 | 104 | 5.31 | 3780 | 22.98 | 19.01 |
| 8 | 105 | 5.33 | 3690 | 22.88 | 19.02 |
| 9 | 103 | 5.10 | 3710 | 23.00 | 18.98 |
| 10 | 102 | 5.13 | 3660 | 23.01 | 19.01 |
উপসংহার: পাস। চেহারা, পোলারিটি এবং টেপের দিকনির্দেশ স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ।
1. 3-24 ভিডিসি পরিসরের মধ্যে কঠোরভাবে পরিচালনা করুন। এর বাইরে ভোল্টেজ হতে পারে অভ্যন্তরীণ দোলন সার্কিটের স্থায়ী ক্ষতি।
2. এই পণ্য সিল করা হয় না. জল, প্রবাহের অবশিষ্টাংশ, বা আঠালো প্রবেশ এড়িয়ে চলুন সাউন্ড পোর্টের মাধ্যমে, যা ফ্রিকোয়েন্সি প্রতিক্রিয়া পরিবর্তন করতে পারে এবং আউটপুট কমাতে পারে।
3. ক্ষয়কারী গ্যাস বা উচ্চ আর্দ্রতার সংস্পর্শে পাইজো উপাদানের অবনতি হতে পারে এবং সময়ের সাথে ব্রাস পরিচিতি। নিয়ন্ত্রিত পরিবেশে সঞ্চয় করুন এবং পরিচালনা করুন।
4. সাউন্ড প্রেসার লেভেল সাপ্লাই ভোল্টেজ এবং সোর্স কারেন্ট ক্ষমতার উপর নির্ভর করে। যাচাই করুন আপনার ড্রাইভ সার্কিট লোডের অধীনে পর্যাপ্ত কারেন্ট সরবরাহ করতে পারে।
5. সামনের অ্যাকোস্টিক পোর্ট পরিষ্কার রাখুন। বাধা, বিভ্রান্তি, বা শক্তভাবে লাগানো কভারগুলি SPL কমিয়ে দেবে এবং কার্যকর ফ্রিকোয়েন্সি পরিবর্তন করবে।
6. আর্দ্রতা রোধ করার জন্য সমাবেশ পর্যন্ত মূল ডেসিকেটেড প্যাকেজিংয়ে সংরক্ষণ করুন শোষণ এবং পিন অক্সিডেশন।
1. MEIDI লাইনআপের HND-2316 থেকে HND-2319 কীভাবে আলাদা?
2319 অ্যাক্টিভ পিজোইলেকট্রিক বুজারটি 19 মিমি আবাসন উচ্চতার সাথে 3700±500Hz এ সুর করা হয়েছে, যখন HND‑2316 একটি 16 মিমি উচ্চতা সহ 3000±500Hz এ কাজ করে। উভয়ই একই 23mm ব্যাস, 12VDC রেটিং, 3–24VDC অপারেটিং ভাগ করে পরিসীমা, এবং মাধ্যমে-গর্ত পদচিহ্ন। প্রাথমিক পার্থক্য হল ফ্রিকোয়েন্সি ব্যান্ড এবং উল্লম্ব ক্লিয়ারেন্স।
2. 3700 Hz অনুরণিত কম্পাঙ্কের তাৎপর্য কি?
3700Hz টোন 3000Hz এর চেয়ে উচ্চতর শ্রবণযোগ্য ব্যান্ড দখল করে, এটি তৈরি করে ধারণাগতভাবে তীক্ষ্ণ। কোলাহলপূর্ণ পরিবেশে এটি সুবিধাজনক হতে পারে বা অ্যাপ্লিকেশন যেখানে একাধিক বাজারের স্বতন্ত্র ফ্রিকোয়েন্সি বিচ্ছেদ প্রয়োজন। অনুরোধের ভিত্তিতে ফ্রিকোয়েন্সি সুইপ ডেটা সরবরাহ করা যেতে পারে।
3. কেন পরীক্ষার রিপোর্ট বর্তমান ≤15 mA দেখায় যখন প্যারামিটার টেবিলটি ≤10 mA বলে?
পরীক্ষার রিপোর্ট হেডার (≤15mA) এবং পণ্যের মধ্যে পার্থক্য প্যারামিটার টেবিল (≤10mA) একটি ডকুমেন্টেশন অসঙ্গতি। পরিমাপকৃত নমুনা মানগুলি ধারাবাহিকভাবে প্রায় 5mA। সঠিক নিশ্চিত করতে MEIDI-এর সাথে যোগাযোগ করুন আপনার সংগ্রহের জন্য স্পেসিফিকেশন।
4. HND-2319 এর জন্য কোন উল্লম্ব ছাড়পত্র প্রয়োজন?
শরীরের উচ্চতা 19.0±0.3 মিমি। জন্য অতিরিক্ত স্থান অনুমতি দেওয়া উচিত থ্রু-হোল সীসা প্রোট্রুশন এবং সোল্ডার ফিললেট। বিস্তারিত যান্ত্রিক অঙ্কন MEIDI থেকে উপলব্ধ.
5. আমি কি HND-2319 কে একটি বিদ্যমান HND-2316 পদচিহ্নে অদলবদল করতে পারি?
হ্যাঁ। পিনের ব্যবধান এবং PCB হোল প্যাটার্ন অভিন্ন। একমাত্র শারীরিক পরিবর্তন হল 3 মিমি উচ্চতা বৃদ্ধি। আপনার ঘের যে যাচাই করুন প্রতিস্থাপনের আগে লম্বা প্রোফাইল মিটমাট করে।
6. কেন পরীক্ষার রিপোর্ট একটি সক্রিয় বুজারের জন্য একটি বর্গাকার তরঙ্গ ব্যবহার করে?
HND-2319 বিল্ট-ইন অসিলেশন সহ DC অপারেশনের জন্য ডিজাইন করা হয়েছে। 12Vp‑p বর্গ তরঙ্গ হল প্রমিত চরিত্রায়নের শর্ত পরীক্ষার রিপোর্টে ব্যবহৃত হয়। DC-ড্রাইভ কর্মক্ষমতা ডেটা আলাদাভাবে উপলব্ধ।
সম্পূর্ণ ডেটাশিটের জন্য, ফ্রিকোয়েন্সি চরিত্রায়ন বক্ররেখা, বর্তমান স্পেসিফিকেশন স্পষ্টীকরণ, বা জন্য PCB পদচিহ্ন অঙ্কন HND-2319, আপনার আবেদনের বিবরণ সহ MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং সহায়তা সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
