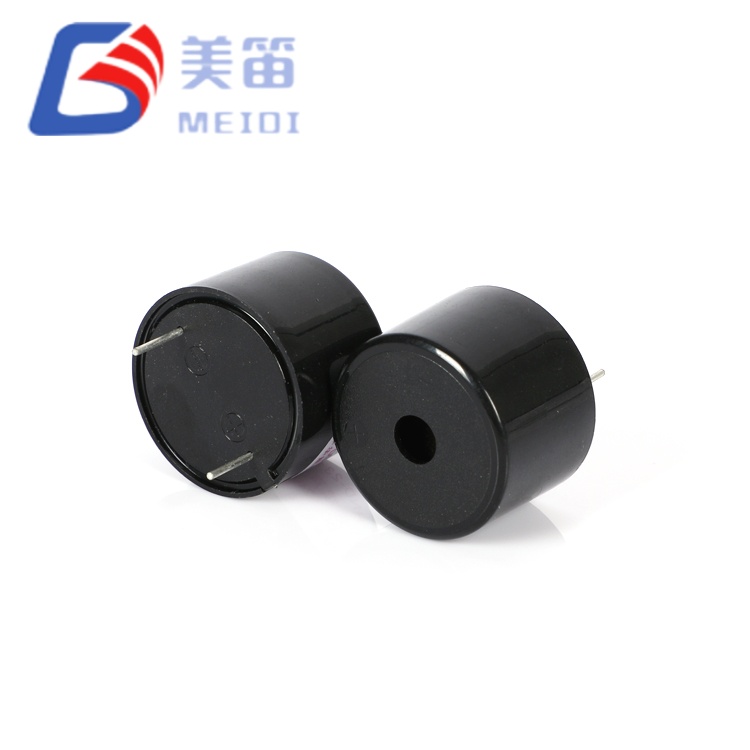

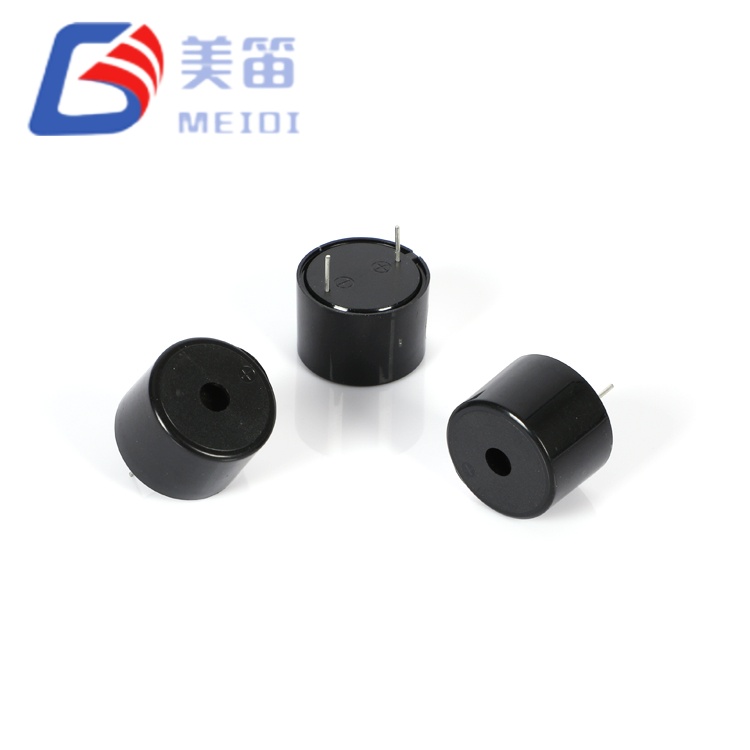

ইতিমধ্যেই একটি DC পাওয়ার রেল সরবরাহ করে এমন সরঞ্জামগুলির জন্য, 2316 অ্যাক্টিভ পিজোইলেকট্রিক বুজার একটি স্বয়ংসম্পূর্ণ শ্রবণযোগ্য সতর্কতা সমাধান সরবরাহ করে যার জন্য কোনও বাহ্যিক অডিও ড্রাইভার বা সংকেত জেনারেটরের প্রয়োজন নেই৷ এর কালো ABS হাউজিংয়ের ভিতরে — 23 মিমি ব্যাস এবং 16 মিমি লম্বা — একটি Φ23 মিমি পাইজো ডায়াফ্রাম একটি অন্তর্নির্মিত দোলন সার্কিটের সাথে যুক্ত। 3V এবং 24V DC-এর মধ্যে যেকোন ভোল্টেজ প্রয়োগ করা অবিলম্বে 3000Hz কেন্দ্রিক একটি টোন তৈরি করে। যখন নামমাত্র 12VDC-এ চালিত হয়, তখন 10cm দূরত্বে শব্দ চাপের স্তর কমপক্ষে 90dB-তে পৌঁছায়, যখন বর্তমান খরচ 10mA-এর নিচে থাকে। ইউনিটটির ওজন 5g এবং স্ট্যান্ডার্ড থ্রু-হোল পিনের মাধ্যমে ইনস্টল করা হয়, এটিকে তরঙ্গ-সোল্ডার করা বা হাতে-একত্রিত বোর্ডগুলিতে একত্রিত করা সহজ করে তোলে।
অন্তর্নির্মিত দোলন — DC ভোল্টেজ সরাসরি 3000Hz টোন তৈরি করে
12 VDC রেট, 3-24 VDC অপারেটিং পরিসীমা
10cm এ ≥90 dB SPL, নির্দিষ্ট পরীক্ষার শর্তে ≤10 mA খরচ

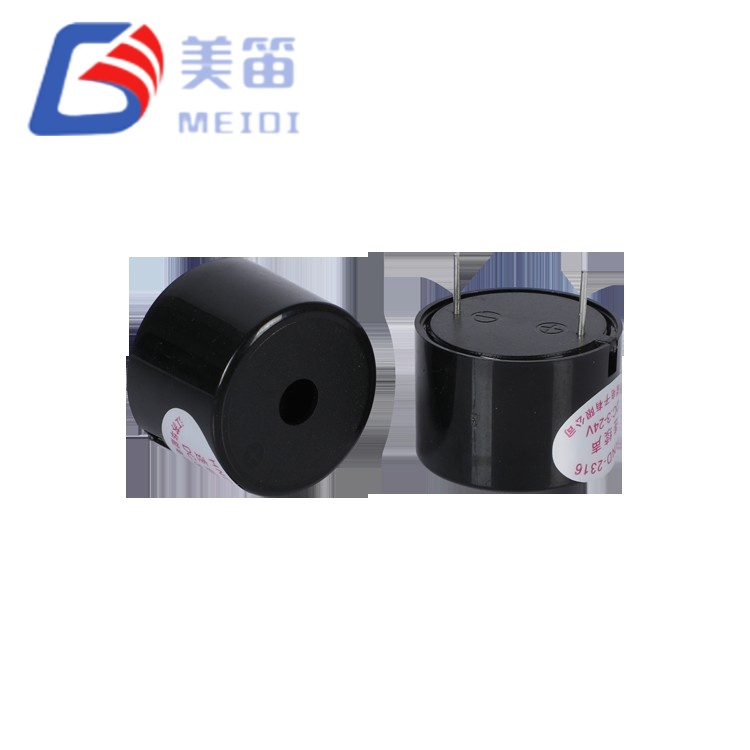

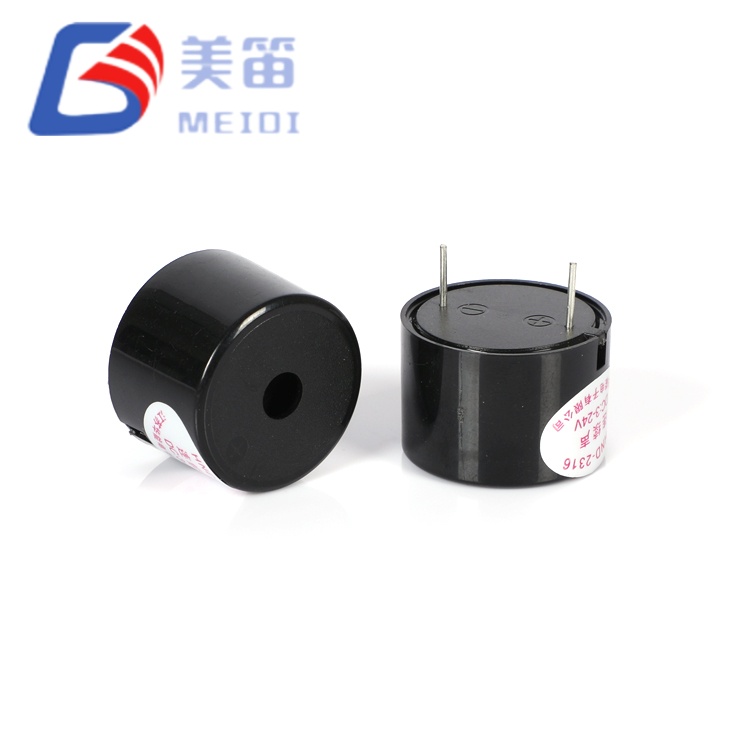

Φ23.0×16.0mm-এর মাধ্যমে‑হোল প্যাকেজ, 5g
ক্রমাগত অপারেশন -20℃ থেকে +80℃
2316 অ্যাক্টিভ পিজোইলেক্ট্রিক বুজারের অভ্যন্তরীণ সার্কিট হল একটি স্ব-দোলক টপোলজি যা উত্তেজিত করে পাইজোইলেকট্রিক ডায়াফ্রাম এর যান্ত্রিক অনুরণন। ডিজাইনার শুধুমাত্র প্রয়োজন 3-24V এর মধ্যে একটি ডিসি ভোল্টেজ সরবরাহ করুন; অন-বোর্ড আইসি ফ্রিকোয়েন্সি জেনারেশন পরিচালনা করে এবং ড্রাইভ ওয়েভফর্ম শেপিং। এটি একটি বাহ্যিক ঘড়ির উৎসের প্রয়োজনীয়তা দূর করে এবং পিসিবি লেআউটকে সরল করে।
12Vp‑p বর্গ তরঙ্গ দিয়ে পরিমাপ করলে বর্তমান খরচ ≤10mA-তে নির্দিষ্ট করা হয় 3000Hz এ, এবং DC অপারেশনের অধীনে প্রকৃত ড্র সাধারণত 6mA এর নিচে পড়ে, যেমন দেখানো হয়েছে পরীক্ষার রিপোর্টে। বিস্তৃত সরবরাহ সহনশীলতা ব্যাটারি ভোল্টেজ ক্ষয় মিটমাট করে, অনিয়ন্ত্রিত অ্যাডাপ্টার, এবং টোন প্রভাবিত না করে শিল্প বাসের ওঠানামা স্থিতিশীলতা
সোল্ডারিংয়ের জন্য, উভয় তরঙ্গ (260℃, 4-6s) এবং ম্যানুয়াল (350℃, 2–5s) পদ্ধতি সামঞ্জস্যপূর্ণ, সর্বাধিক 2-3টি তাপ চক্রের সাথে। মধ্যে প্রস্তাবিত ছাড়পত্র হাউজিং এবং সোল্ডার বাথ 2.0 মিমি।
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | Piezoelectric সক্রিয় Buzzer | — |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | — |
| অপারেটিং ভোল্টেজ | 3-24 ভিডিসি | — |
| অনুরণিত ফ্রিকোয়েন্সি | 3000 ± 500 Hz | — |
| 10 সেমি এ সাউন্ড আউটপুট | ≥90 dB | 3000 Hz বর্গ তরঙ্গ, 12 Vp‑p |
| বর্তমান খরচ | ≤10 mA | 3000 Hz বর্গ তরঙ্গ, 12 Vp‑p; স্পেসিফিকেশন ≤10mA; পরীক্ষার রিপোর্টের শিরোনাম ≤15mA বলতে পারে — টেস্ট রিপোর্ট দেখুন |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +80 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +85 ℃ | অপারেটিং |

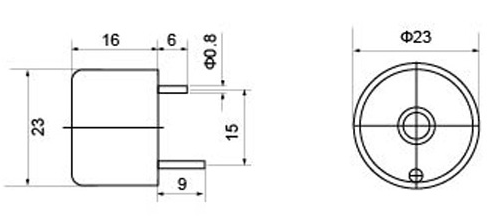

| মাত্রা (Dia × H) | Φ23 ± 0.5 × 16 ± 0.3 মিমি | শুধুমাত্র শরীর; অঙ্কন সহনশীলতা ±0.5 মিমি যদি নির্দিষ্ট না হয় |
| ওজন | 5 গ্রাম | — |
| হাউজিং উপাদান | কালো ABS | — |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | স্পেসিফিকেশন হেডার প্রতি রেফারেন্স মান; প্রতি নমুনা যাচাই করা হয় না |
| মাউন্ট টাইপ | গর্তের মাধ্যমে | তরঙ্গ / ম্যানুয়াল সোল্ডার |
HND-2316-এর প্রতিটি প্রোডাকশন লট নিম্নলিখিত সাতটি আইটেমের জন্য নমুনা করা হয়েছে নির্ভরযোগ্যতা ক্রম। শর্তগুলি MEIDI-এর ISO9001 গুণমান পরিকল্পনার অংশ এবং৷ পরিবহণের সময় পরিবেশগত চাপের প্রতিনিধিত্ব করার জন্য ডিজাইন করা হয়েছে, স্টোরেজ, এবং অপারেশন।
| টেস্ট আইটেম | অবস্থা | গ্রহণযোগ্যতার মানদণ্ড |
| আর্দ্রতা | 50 ± 5 ℃, 90–95% RH, 48 h | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| উচ্চ তাপমাত্রা | +80 ± 2 ℃, 48 ঘন্টা | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| নিম্ন তাপমাত্রা | -30 ± 2 ℃, 48 জ | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| তাপমাত্রা সাইক্লিং | -30 ℃ ↔ +80 ℃, 30 মিনিট বাস, 5 চক্র | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| ড্রপ | 75 সেমি থেকে 10 মিমি শক্ত কাঠ, 3 ড্রপ | চেহারা এবং বৈদ্যুতিক কর্মক্ষমতা যাচাই করা হয়েছে |
| কম্পন | 10-55 Hz, 1.0 মিমি একক প্রশস্ততা, XYZ অক্ষ, মোট 0.5 h | কোন যান্ত্রিক বা বৈদ্যুতিক অবক্ষয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s, 2.0 মিমি বডি-টু-সোল্ডার দূরত্ব | মাত্রা এবং কর্মক্ষমতা স্পেসিফিকেশন পূরণ |
2316 অ্যাক্টিভ পিজোইলেক্ট্রিক বুজারটি MEIDI এর জিয়াংসু প্রোডাকশন সাইটে নির্মিত, যেখানে স্বয়ংক্রিয় লাইন পাইজো এলিমেন্ট বন্ডিং, পিসিবি অ্যাসেম্বলি, হাউজিং ক্লোজার এবং ফাইনাল অ্যাকোস্টিক হ্যান্ডেল পরীক্ষা প্রতিটি ইউনিট একটি শেষ-অফ-লাইন চেক পাস করে যা SPL, ফ্রিকোয়েন্সি এবং রেকর্ড করে বর্তমান 12Vp‑p, 3000Hz এ। ডেটা ট্রেসেবিলিটির জন্য লগ করা হয়েছে। ইন-প্রসেস কন্ট্রোল ইনকামিং উপাদান যাচাইকরণ, সোল্ডার জয়েন্ট অন্তর্ভুক্ত প্রোটোকল অনুযায়ী পরিদর্শন, এবং পর্যায়ক্রমিক নির্ভরযোগ্যতার নমুনা উপরে বর্ণিত।
এক দশকের বেশি বুজার তৈরির অভিজ্ঞতার সাথে, MEIDI রক্ষণাবেক্ষণ করে তার পণ্য লাইন জুড়ে প্রতি মাসে 50 মিলিয়ন ইউনিটের বেশি ক্ষমতা, ইন-হাউস ছাঁচ ফ্যাব্রিকেশন এবং সিরামিক প্রক্রিয়াকরণ দ্বারা সমর্থিত। এই উল্লম্ব ইন্টিগ্রেশন স্থিতিশীল সরবরাহ এবং সামঞ্জস্যপূর্ণ ব্যাচ গুণমান নিশ্চিত করতে সাহায্য করে গ্রাহকদের প্রোটোটাইপিং পরিমাণ এবং উচ্চ-ভলিউম ডেলিভারি উভয়ই প্রয়োজন।
DC-চালিত মেশিন স্ট্যাটাস প্যানেল কারখানায়, 12V বা 24V বাসে কাজ করে।
যেমন রোগীর মনিটর বা আধান পাম্প হিসাবে চিকিৎসা ডিভাইস, যেখানে একটি সহজ অতিরিক্ত সিগন্যাল লাইন ছাড়াই ডিসি সতর্কতা টোন প্রয়োজন।
থ্রু-হোল PCB সমাবেশ সহ নিরাপত্তা অ্যালার্ম কীপ্যাড এবং অ্যাক্সেস কন্ট্রোলার।
স্বয়ংচালিত কেবিন সূচক (দরজা-খোলা চাইম, সিটবেল্ট সতর্কতা) থেকে চালিত একটি 12V ব্যাটারি রেল।
পোর্টেবল টেস্ট যন্ত্র যা একটি 3.7V লি-আয়ন সেল থেকে চলে, ব্যাটারি ডিসচার্জ হওয়ার সাথে সাথে শ্রবণযোগ্যতা বজায় রাখার জন্য বিস্তৃত ভোল্টেজ পরিসীমা।

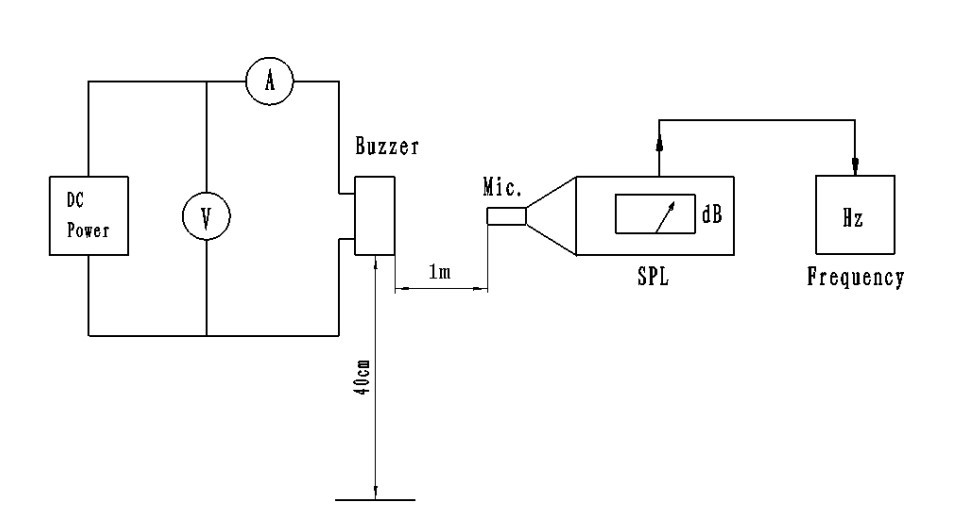

নিম্নলিখিত দশটি নমুনা ডেটা 12Vp-p বর্গ তরঙ্গের সাথে সংগ্রহ করা হয়েছিল 3000Hz পরিমাপকৃত SPL মান (99–105dB) সর্বনিম্ন ≥90dB ছাড়িয়ে গেছে। কারেন্ট রিডিংগুলি (5.00–5.33mA) ≤10mA প্যারামিটার সীমার মধ্যে এবং এছাড়াও ≤15mA চিত্রের নীচে মাঝে মাঝে রিপোর্ট হেডারে উল্লেখ করা হয়। ফ্রিকোয়েন্সি পরিমাপ (3050–3200Hz) 3000±500Hz স্পেসিফিকেশনের মধ্যে পড়ে। মাত্রা Φ23×16mm সহনশীলতা নিশ্চিত করা হয়.
| নমুনা | SPL (dB) | বর্তমান (mA) | ফ্রিকোয়েন্সি (Hz) | ব্যাস (মিমি) | উচ্চতা (মিমি) |
| 1 | 102 | 5.00 | 3100 | 22.92 | 16.01 |
| 2 | 99 | 5.25 | 3200 | 22.97 | 16.03 |
| 3 | 103 | 5.30 | 3150 | 23.01 | 16.10 |
| 4 | 101 | 5.26 | 3150 | 22.98 | 16.09 |
| 5 | 102 | 5.31 | 3180 | 23.03 | 16.05 |
| 6 | 102 | 5.27 | 3160 | 23.05 | 15.99 |
| 7 | 104 | 5.31 | 3200 | 22.98 | 16.01 |
| 8 | 105 | 5.33 | 3150 | 22.88 | 16.02 |
| 9 | 103 | 5.10 | 3050 | 23.00 | 15.98 |
| 10 | 102 | 5.13 | 3080 | 23.01 | 16.01 |
উপসংহার: পাস। চেহারা, পোলারিটি, এবং টেপের দিক অনুসারে।
1. 3-24V এর মধ্যে শুধুমাত্র DC ভোল্টেজ প্রয়োগ করুন। ট্রানজিয়েন্ট বা বিপরীত পোলারিটি হতে পারে স্থায়ীভাবে অভ্যন্তরীণ আইসি ক্ষতি.
2. হাউজিং সিল করা হয় না. তরল, ফ্লাক্স অবশিষ্টাংশ, বা পরিষ্কার প্রতিরোধ করুন সাউন্ড পোর্টে প্রবেশ করা থেকে দ্রাবক।
3. ক্ষয়কারী গ্যাসযুক্ত পরিবেশে (যেমন, H₂S, SO₂), বুজারটি রাখুন একটি সুরক্ষিত বগিতে বা শুধুমাত্র টার্মিনালগুলিতে কনফর্মাল লেপ ব্যবহার করুন।

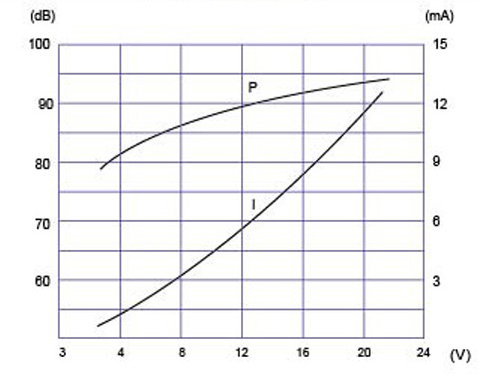

4. সাউন্ড আউটপুট ভোল্টেজ সরবরাহের জন্য সংবেদনশীল। আপনার পাওয়ার রেল যাচাই করুন প্রয়োজনীয় কারেন্ট সরবরাহ করতে পারে, বিশেষ করে যখন একাধিক বুজার শেয়ার করে একই উৎস।
5. শাব্দ খোলার ব্লক করবেন না। এমনকি একটি আংশিক বাধা কমাতে পারে কয়েক ডেসিবেল দ্বারা SPL এবং ফ্রিকোয়েন্সি স্থানান্তর.
6. সমাবেশ পর্যন্ত ডেসিক্যান্ট সহ সিল করা ব্যাগে সংরক্ষণ করুন। আর্দ্রতা অক্সিডাইজ করতে পারে পিন এবং সোল্ডারবিলিটি প্রভাবিত করে।
1. শব্দ উৎপন্ন করার জন্য কি HND-2316-এর একটি বাহ্যিক সংকেত প্রয়োজন?
না। বিল্ট-ইন অসিলেটর ডিসি ভোল্টেজের সাথে সাথে 3000Hz টোন তৈরি করে প্রয়োগ করা হয়। একটি মাইক্রোকন্ট্রোলার, টাইমার আইসি, বা PWM সংকেত জন্য কোন প্রয়োজন নেই.
2. ডিসি-তে যখন বুজার চলে তখন কেন পরীক্ষার রিপোর্টে বর্গাকার তরঙ্গ ব্যবহার করা হয়?
12Vp‑p বর্গাকার তরঙ্গ হল একটি ক্যারেক্টারাইজেশন স্ট্যান্ডার্ড যা অ্যাকোস্টিক যাচাই করতে ব্যবহৃত হয় নিয়ন্ত্রিত বৈদ্যুতিক অবস্থার অধীনে কর্মক্ষমতা. ডিসি সরবরাহের অধীনে, অভ্যন্তরীণ সার্কিট একটি অনুরূপ ড্রাইভ তরঙ্গরূপ উত্পাদন করে। DC-ড্রাইভ SPL ডেটার জন্য, MEIDI-এর সাথে যোগাযোগ করুন।
3. স্পেসিফিকেশন ≤10mA উল্লেখ করে, কিন্তু পরীক্ষার রিপোর্টের শিরোনাম কখনও কখনও বলে ≤15mA। কোন মান প্রযোজ্য?
পণ্যের প্যারামিটার টেবিলের ≤10mA প্রাথমিক স্পেসিফিকেশন। ≤15mA কিছু পরীক্ষার রিপোর্ট শিরোলেখের চিত্র একটি ডকুমেন্টেশন অসঙ্গতি। প্রকৃত নমুনা পরিমাপ (সাধারণত প্রায় 5mA) নিম্ন সীমা নিশ্চিত করে। MEIDI আপনার অর্ডারের জন্য একটি স্পেসিফিকেশন স্পষ্টীকরণ প্রদান করতে পারে।
4. আমি কি 3.3V মাইক্রোকন্ট্রোলার সরবরাহের সাথে HND-2316 ব্যবহার করতে পারি?
হ্যাঁ, যতক্ষণ না 3.3V রেল 3-24V অপারেটিং রেঞ্জের মধ্যে থাকে এবং পারে প্রয়োজনীয় কারেন্টের উৎস। SPL 12V এর চেয়ে কম হবে; এর জন্য MEIDI-এর সাথে যোগাযোগ করুন ভোল্টেজ-বনাম-এসপিএল চরিত্রায়ন বক্ররেখা।
5. তরঙ্গ সোল্ডারিংয়ের জন্য কোন সোল্ডারিং প্রোফাইলের সুপারিশ করা হয়?
ওয়েভ সোল্ডারিং 260±5℃ এ 4-6 সেকেন্ডের জন্য, হাউজিং অন্তত রাখা হয় সোল্ডার তরঙ্গ থেকে 2.0 মিমি। 2-3 পর্যন্ত পাস অনুমোদিত। ম্যানুয়াল সোল্ডারিং এ 2-5 সেকেন্ডের জন্য 350℃ও গ্রহণযোগ্য।
6. HND‑2316 কি বাইরের ব্যবহারের জন্য উপযুক্ত?
অপারেটিং তাপমাত্রা পরিসীমা হালকা বহিরঙ্গন অবস্থার সমর্থন করে, কিন্তু হাউজিং আবহাওয়ারোধী নয়। বৃষ্টি বা ধুলোর সংস্পর্শে যদি সম্ভব হয়, স্থান একটি বায়ুচলাচল জল-প্রতিরোধী ঘেরের ভিতরে বুজার।
ডেটাশিট, ডিসি-ড্রাইভ চরিত্রায়ন, নির্ভরযোগ্যতা প্রতিবেদন বা অ্যাপ্লিকেশনের জন্য HND‑2316-এর জন্য সমর্থন, আপনার প্রয়োজনীয়তার সাথে MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং প্রতিক্রিয়া সাধারণত এক ব্যবসায়িক দিনের মধ্যে হয়।
