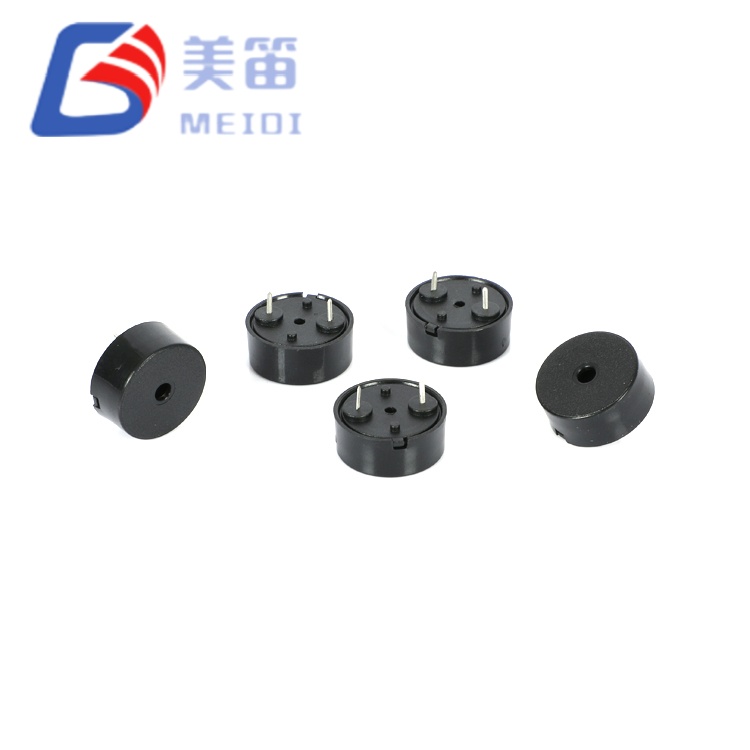

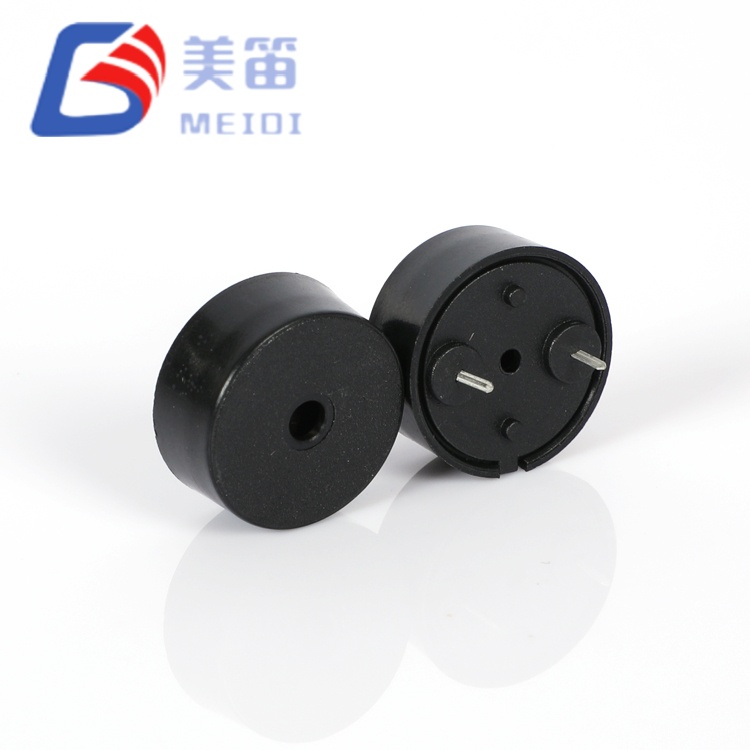

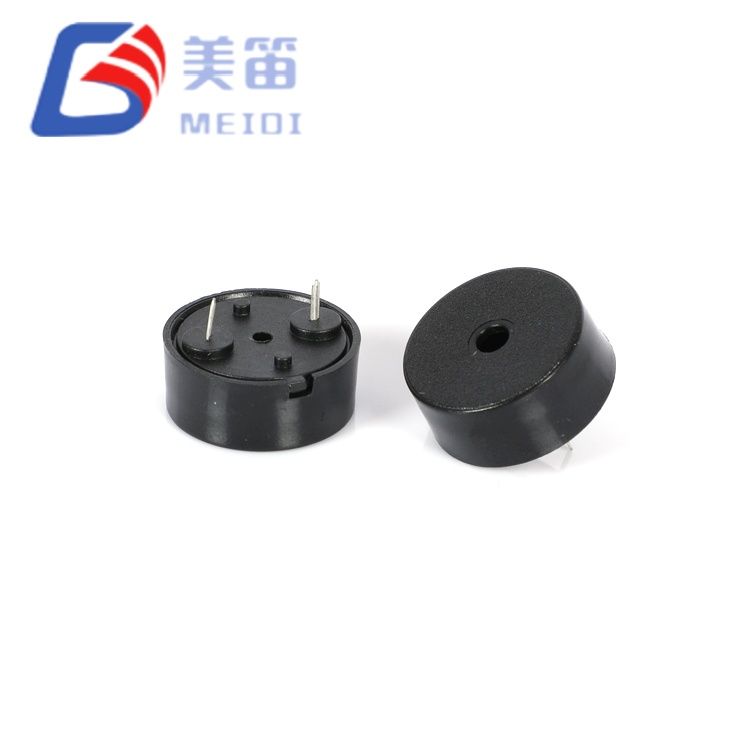

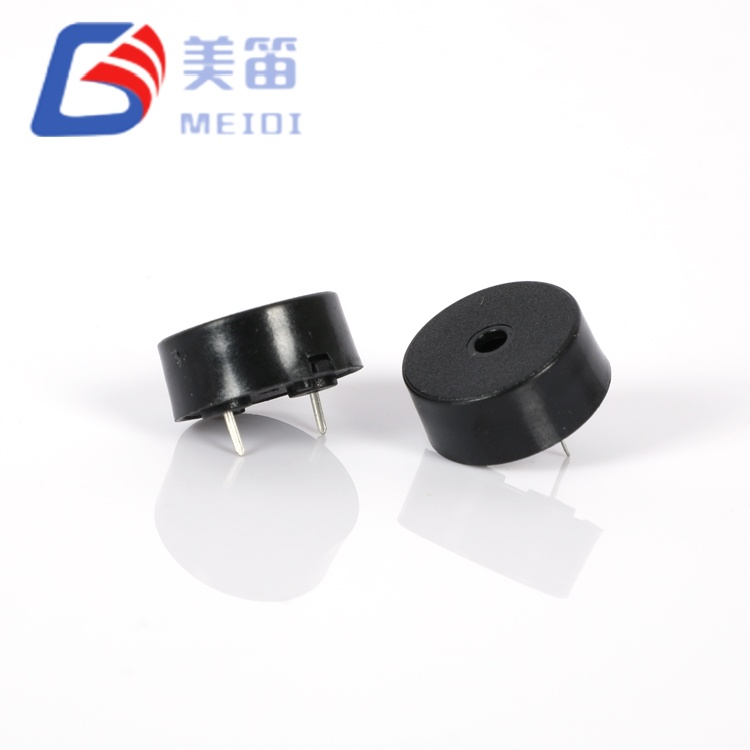

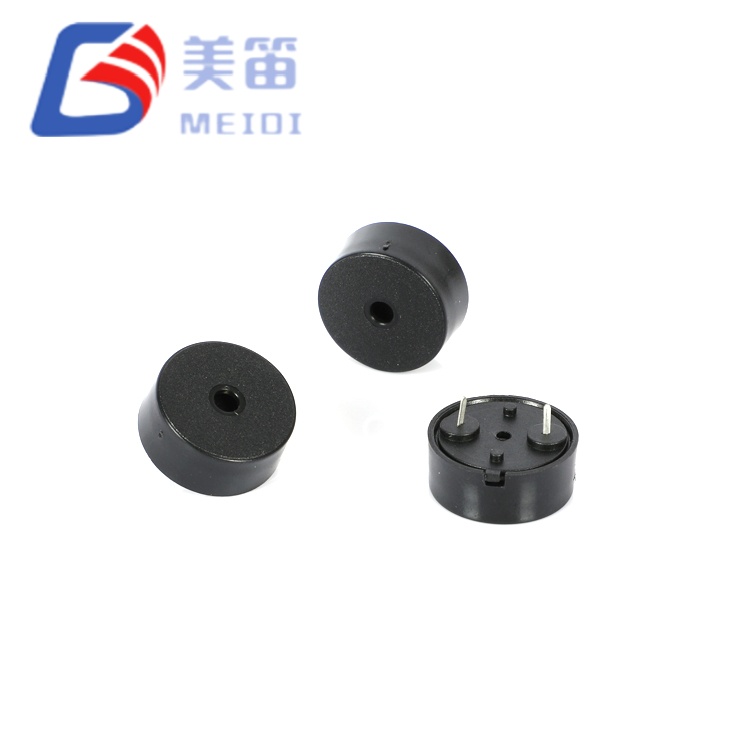

পোগো পিনের সাথে 1707 পাইজোইলেকট্রিক প্যাসিভ বুজার হল একটি থ্রু-হোল প্যাসিভ সাউন্ডার যা একটি বাহ্যিক গ্রহণ করার জন্য নির্মিত টোন জেনারেশনের জন্য এসি ড্রাইভ সিগন্যাল। এটি একটি 17 মিমি ব্যাসের পদচিহ্ন দখল করে 7.5 মিমি উচ্চতা, এটি PCB লেআউটের জন্য উপযুক্ত যেখানে স্থান মাঝারি সীমাবদ্ধ 4000Hz এ 5Vp‑p এর রেটেড ড্রাইভ লেভেলের সাথে, এটি একটি শব্দ প্রদান করে 10mA এ বা তার নিচে বর্তমান ড্র রাখার সময় 10cm এ কমপক্ষে 85dB চাপ। অপারেটিং ভোল্টেজ পরিসীমা 1V থেকে 30V পিক-টু-পিক পর্যন্ত প্রসারিত হয়, তাই ডিজাইনাররা একটি মাইক্রোকন্ট্রোলার পিনের সাথে বাজারটিকে সরাসরি সংযুক্ত করতে পারে বা এর জন্য সংকেত বাড়িয়ে তুলতে পারে উচ্চতর শাব্দ আউটপুট। কালো PBT হাউজিং তরঙ্গ এবং ম্যানুয়াল সঙ্গে সামঞ্জস্যপূর্ণ সোল্ডারিং প্রোফাইল এবং একটি অপারেটিং তাপমাত্রা জুড়ে যান্ত্রিকভাবে স্থিতিশীল থাকে ‑20℃ থেকে +70℃ পর্যন্ত।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার (গর্তের মাধ্যমে) | — |
| রেটেড ভোল্টেজ | 5 Vp‑p | রেফারেন্স পরীক্ষার শর্ত |
| অপারেটিং ভোল্টেজ | 1 – 30 Vp‑p | ড্রাইভ সংকেত পরিসীমা |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| বর্তমান খরচ | ≤ 10 mA | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 Hz | রেট শর্তে |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| মাত্রা (Dia × H) | 17.0 ± 0.3 × 7.5 ± 0.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 1.35 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| ওয়েভ সোল্ডারিং ★ | 260 ± 5 ℃, 4–6 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| ম্যানুয়াল সোল্ডারিং ★ | 350 ± 10 ℃, 2–5 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s | সোল্ডার থেকে বডি 2.0 মিমি |
নীচের ডেটা 5Vp‑p, 4000Hz বর্গ তরঙ্গে চালিত একটি 10-ইউনিট নমুনা থেকে এসেছে৷ এটি উত্পাদনে পরিলক্ষিত সাধারণ বিস্তারকে প্রতিফলিত করে। নিশ্চিত সীমা আছে উপরের প্রযুক্তিগত বৈশিষ্ট্যে সংজ্ঞায়িত করা হয়েছে, এই নমুনা সেট দ্বারা নয়।
| না. | SPL (dB) | বর্তমান (mA) | ক্যাপাসিট্যান্স (nF) | দিয়া (মিমি) | H (মিমি) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
ক্যাপাসিট্যান্স মান রেফারেন্সের জন্য পরীক্ষার রিপোর্ট শিরোনাম থেকে নেওয়া হয় এবং নয় গ্যারান্টিযুক্ত স্পেসিফিকেশনের অংশ। ব্যাচ-নির্দিষ্ট পরীক্ষার জন্য MEIDI-এর সাথে যোগাযোগ করুন ডকুমেন্টেশন
পোগো পিনের সাথে এই 1707 পাইজোইলেকট্রিক প্যাসিভ বুজারের জন্য একটি বাহ্যিক বর্গাকার তরঙ্গ বা PWM সংকেত প্রয়োজন 4000Hz একটি সাধারণ পদ্ধতি হল একটি মাইক্রোকন্ট্রোলার টাইমার আউটপুট ব্যবহার করা, যদিও 3.3V বা 5V লজিক স্তরে শব্দ চাপ রেট করা 85dB থেকে কম হবে। উচ্চ ভলিউম পৌঁছানোর জন্য, একটি ট্রানজিস্টর বাফার বা লজিক গেট ড্রাইভ বাড়াতে পারে সর্বোচ্চ 30Vp‑p পর্যন্ত প্রশস্ততা। বাজারের ক্যাপাসিটিভ লোড, মোটামুটি সাধারণ বিল্ডে 12nF, প্রতিটি সিগন্যাল প্রান্তে ক্ষণস্থায়ী কারেন্ট স্পাইক তৈরি করে। 100Ω থেকে 330Ω রেঞ্জে একটি ছোট সিরিজ প্রতিরোধক ঢোকানো এইগুলি পরিচালনা করতে সহায়তা করে উচ্চতা একটি উল্লেখযোগ্য ড্রপ ছাড়া শিখর.
উৎপাদনের জন্য, 4-6 সেকেন্ডের জন্য 260℃-এ তরঙ্গ সোল্ডারিং বাঞ্ছনীয়। ম্যানুয়াল 2-5 সেকেন্ডের জন্য 350℃ এ সোল্ডারিংও সমর্থিত, তিনটি পর্যন্ত তাপ সহ চক্র অনুমোদিত। হাউজিং এবং এর মধ্যে কমপক্ষে 2.0 মিমি ক্লিয়ারেন্স বজায় রাখুন সোল্ডার উৎস।
MEIDI 2011 সাল থেকে অ্যাকোস্টিক কম্পোনেন্ট উৎপাদনে মনোযোগী হয়েছে। কোম্পানি জিয়াংসু প্রদেশে 500 জনের বেশি কর্মচারী এবং একটি মাসিক নিয়ে একটি সুবিধা পরিচালনা করে আউটপুট 50 মিলিয়ন বুজার ইউনিট অতিক্রম করে। ইন-হাউস প্রক্রিয়া সিরামিক আবরণ পাউডার প্রস্তুতি, ইলেক্ট্রোড প্রিন্টিং, পোলারাইজেশন, ইনজেকশন ছাঁচনির্মাণ এবং স্বয়ংক্রিয় সমাবেশ, যা একসাথে উপাদান মানের উপর কঠোর নিয়ন্ত্রণ প্রদান করে এবং উত্পাদন সীসা সময়. প্রতিটি HNR-1707 PA10 একটি এন্ড-অফ-লাইন অ্যাকোস্টিক পাস করে চেক করুন, এবং প্রতিটি লট তে সংজ্ঞায়িত নির্ভরযোগ্যতার অনুক্রমের জন্য নমুনা করা হয় পণ্য স্পেসিফিকেশন। এই ইন্টিগ্রেটেড উত্পাদন মডেল, প্রত্যয়িত ISO9001, উভয় ট্রায়াল পরিমাণ এবং জন্য সামঞ্জস্যপূর্ণ ব্যাচ কর্মক্ষমতা সমর্থন করে উচ্চ-ভলিউম অর্ডার।
যে সরঞ্জামগুলি ইতিমধ্যে একটি বর্গাকার তরঙ্গ বা PWM আউটপুট তৈরি করে তা এটিকে একীভূত করতে পারে একটি অতিরিক্ত অসিলেটর সার্কিট যোগ ছাড়া buzzer. ব্যাটারি চালিত ডিভাইস পরিমিত 10mA খরচ এবং স্ট্যান্ডবাই কারেন্টের অনুপস্থিতি থেকে উপকৃত হন। 12V বা 24V ডিসি বাসে চলমান শিল্প প্যানেলগুলি সরাসরি বুজার চালাতে পারে এর 1–30Vp-p পরিসরের মধ্যে। ভোক্তা পণ্য যেমন স্মার্ট হোম সেন্সর, পোর্টেবল চিকিৎসা সরঞ্জাম, এবং হ্যান্ডহেল্ড পরীক্ষার যন্ত্রগুলিও 17 মিমি ফিট করে পদচিহ্ন যদি উদ্দেশ্যযুক্ত ব্যবহারে নিরাপত্তা-সম্পর্কিত বা নিয়ন্ত্রিত পরিবেশ জড়িত থাকে, প্রযোজ্য সার্টিফিকেশন যাচাই করতে MEIDI-এর সাথে যোগাযোগ করুন।
HNR-1707 PA10-এর কোন ড্রাইভ সংকেত প্রয়োজন?
এটি অবশ্যই একটি AC তরঙ্গরূপ দ্বারা চালিত হতে হবে, সাধারণত চারপাশে একটি বর্গাকার তরঙ্গ বা PWM 4000Hz একা একটি ডিসি ভোল্টেজ শব্দ উৎপন্ন করবে না এবং উপাদানটির ক্ষতি করতে পারে।
আমি কি মাইক্রোকন্ট্রোলার পিন থেকে সরাসরি এটি চালাতে পারি?
হ্যাঁ, যতক্ষণ না পিনের পিক-টু-পিক ভোল্টেজ 1-30V রেঞ্জের মধ্যে থাকে। 3.3V বা 5V লজিকে, সাউন্ড আউটপুট রেট করা 85dB থেকে কম হবে। একটি ট্রানজিস্টর বাফার ড্রাইভের মাত্রা বাড়াতে পারে যখন জোরে সতর্কতা প্রয়োজন হয়।
কি সোল্ডারিং প্রোফাইল সুপারিশ করা হয়?
ভলিউম সমাবেশের জন্য 4-6 সেকেন্ডের জন্য 260℃ এ ওয়েভ সোল্ডারিং পছন্দ করা হয়। 2-5 সেকেন্ডের জন্য 350℃ এ ম্যানুয়াল সোল্ডারিংও একটি সীমা সহ গ্রহণযোগ্য তিনটি তাপ চক্রের। সর্বদা হাউজিং থেকে কমপক্ষে 2.0 মিমি দূরে রাখুন ঝাল স্নান বা লোহার টিপ।
অনুরণিত ফ্রিকোয়েন্সি একটি সহনশীলতা আছে?
স্পেসিফিকেশন একটি বিবৃত সহনশীলতা ছাড়া 4000Hz এর একটি কেন্দ্র ফ্রিকোয়েন্সি বলে। ফ্রিকোয়েন্সি-সংবেদনশীল ডিজাইনের জন্য, MEIDI অতিরিক্ত বৈশিষ্ট্য প্রদান করতে পারে উৎপাদনে প্রত্যাশিত পরিসর নির্ধারণে সাহায্য করার জন্য ডেটা।
সম্পূর্ণ ডেটাশিট, ফ্রিকোয়েন্সি রেসপন্স কার্ভ বা ব্যাচ-নির্দিষ্ট মানের জন্য রেকর্ড, আপনার প্রকল্পের বিবরণ সহ MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং সাপোর্ট সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
