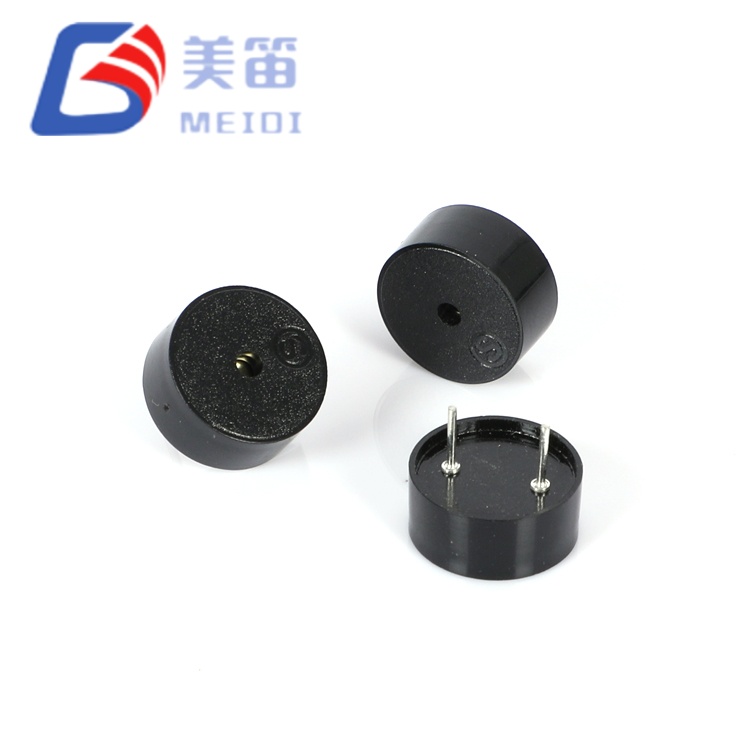

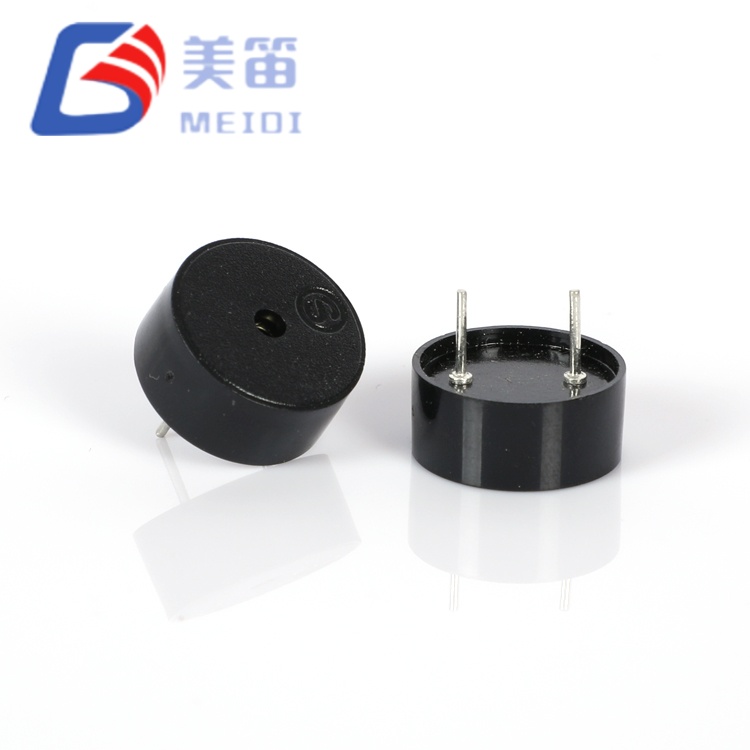

পোগো পিনের সাথে স্প্রিং-লোডেড পিজোইলেকট্রিক প্যাসিভ বুজার হল একটি থ্রু-হোল পাইজোইলেকট্রিক প্যাসিভ বুজার যা অ্যাপ্লিকেশনগুলির জন্য তৈরি করা হয়েছে যেখানে PCB z-অক্ষ ক্লিয়ারেন্স প্রাথমিক যান্ত্রিক সীমাবদ্ধতা। মাত্র 5.5mm লম্বা এবং 0.60g এ, এটি একই শাব্দিক আউটপুট (4000Hz এ 83–86dB) লম্বা 7.0mm ভেরিয়েন্টের অফার করে, যখন সাব-6mm মোট অ্যাসেম্বলি খামে ফিট করে — PCB বেধ, সোল্ডার জয়েন্ট এবং হাউজিং ক্লিয়ারেন্স সহ।
MEIDI-এর ISO-9001 প্রত্যয়িত জিয়াংসু সুবিধায় তৈরি, এই উপাদানটি একটি সুনির্দিষ্টভাবে টিউন করা সিরামিক ডায়াফ্রাম এবং অপ্টিমাইজ করা অভ্যন্তরীণ গহ্বরের সাহায্য করে যাতে উচ্চতা কম হওয়া সত্ত্বেও অনুরণন দক্ষতা বজায় রাখা যায়। এর 1–30V আল্ট্রা-ওয়াইড অপারেটিং পরিসর 3.3V, 5V, 12V, এবং 24V পণ্য লাইন জুড়ে BOM ব্যবস্থাপনাকে সরল করে ভোল্টেজ-নির্দিষ্ট SKU-এর প্রয়োজনীয়তা দূর করে। 5Vp‑p-এ মাত্র 0.63–0.78mA পরিমাপ করা বর্তমান খরচের সাথে, এটি ইলেক্ট্রোম্যাগনেটিক বিকল্পগুলির তুলনায় পাওয়ার ড্রতে 40‑থেকে-60× হ্রাস প্রদান করে, এটি ব্যাটারি চালিত পরিধানযোগ্য, বহনযোগ্য মেডিকেল ডিভাইস এবং IoT সেন্সরগুলির জন্য আদর্শ করে তোলে৷
পোগো পিনের সাথে স্প্রিং-লোডেড পিজোইলেকট্রিক প্যাসিভ বুজার হল একটি প্যাসিভ পাইজোইলেকট্রিক ট্রান্সডুসার যার জন্য বাহ্যিক AC উত্তেজনা প্রয়োজন — সাধারণত একটি মাইক্রোকন্ট্রোলার PWM আউটপুট, টাইমার বা ডেডিকেটেড পাইজো ড্রাইভার IC থেকে একটি 4000Hz বর্গ তরঙ্গ। একটি প্যাসিভ ডিভাইস হিসাবে, এটি ডিজাইনারদের টোন প্যাটার্ন, ফ্রিকোয়েন্সি মড্যুলেশন এবং ডিউটি-সাইকেল-ভিত্তিক ভলিউম সমন্বয়, ফিক্সড-ফ্রিকোয়েন্সি সক্রিয় বাজারের সাথে অনুপলব্ধ ক্ষমতাগুলির উপর সম্পূর্ণ নিয়ন্ত্রণ প্রদান করে।
5.5 মিমি উচ্চতা 7.0 মিমি HNR‑1207 PA6.5 এর বিপরীতে 21% হ্রাসের প্রতিনিধিত্ব করে, তবুও অ্যাকোস্টিক কর্মক্ষমতা অভিন্ন থাকে: নমুনা পরিমাপ 4000Hz এবং 5Vp‑p এ 83–86dB নিশ্চিত করে৷ এটি পরিমার্জিত সিরামিক উপাদান জ্যামিতি এবং অভ্যন্তরীণ গহ্বর টিউনিংয়ের মাধ্যমে অর্জন করা হয় যা একটি পাতলা আবাসনের মধ্যে হেলমহোল্টজ অনুরণন দক্ষতা সংরক্ষণ করে। 12nF নামমাত্র ক্যাপ্যাসিট্যান্স (11.7–14.2nF পরিমাপ করা হয়েছে) লম্বা ভেরিয়েন্টের 10nF থেকে সামান্য বেশি, যা ড্রাইভ কারেন্টের একটি প্রান্তিক বৃদ্ধিতে অনুবাদ করে (0.63–0.78mA বনাম 0.45–0.54mA) — এবং উভয় পরিসংখ্যান কম-মিলিজির জন্য রয়ে গেছে বাজেটিং
1–30V অপারেটিং রেঞ্জ ব্যতিক্রমী ভোল্টেজ স্থিতিস্থাপকতা প্রদান করে: একই উপাদান 3.3V লজিক রেল, 5V USB-চালিত ডিভাইস, 12V স্বয়ংচালিত আনুষঙ্গিক সার্কিট এবং 24V শিল্প নিয়ন্ত্রণ বাসগুলিতে নির্বিঘ্নে কাজ করে। কোন ভোল্টেজ নিয়ন্ত্রণ, সিরিজ প্রতিরোধক, বা সক্রিয় ক্ল্যাম্পিং প্রয়োজন হয় না। এই নমনীয়তা ইনভেন্টরি জটিলতা হ্রাস করে এবং বিশ্বব্যাপী সরবরাহ শৃঙ্খল ব্যবস্থাপনাকে সহজ করে।
ছিদ্রের মাধ্যমে পোলারাইজড পিনগুলি স্বয়ংক্রিয় সমাবেশের সময় সঠিক অভিযোজন নিশ্চিত করে এবং কম্পন এবং শকের অধীনে শক্তিশালী যান্ত্রিক ধারণ প্রদান করে। কালো PBT হাউজিং (UL94 V‑0) 260°C-তে তরঙ্গ সোল্ডারিং এবং 350°C-তে ম্যানুয়াল রিওয়ার্ক সহ্য করে, উচ্চ-আয়তনের উৎপাদন এবং ক্ষেত্র মেরামত উভয়কেই সমর্থন করে।
5.5 মিমি আল্ট্রা-স্লিম প্রোফাইল - 7.0 মিমি বিকল্পের তুলনায় 21% উচ্চতা হ্রাস; পিসিবি এবং সোল্ডার সহ সাব-6 মিমি মোট z-অক্ষ সমাবেশগুলিকে সক্ষম করে
অ্যাকোস্টিক পারফরম্যান্স সমতা – 4000Hz এ 83–86dB মোটা ভেরিয়েন্টের সাথে মেলে; স্লিম ফর্ম ফ্যাক্টরের জন্য কোন SPL পেনাল্টি নেই
1–30V আল্ট্রা-ওয়াইড অপারেটিং রেঞ্জ - একক SKU 3.3V, 5V, 12V, এবং 24V সিস্টেম জুড়ে ভোল্টেজ-নির্দিষ্ট বুজারগুলিকে প্রতিস্থাপন করে
12nF ক্যাপাসিটিভ লোড – বেশিরভাগ অ্যাপ্লিকেশনে সরাসরি MCU GPIO ড্রাইভ; একই ভোল্টেজে সামান্য জোরে আউটপুটের জন্য 10nF ভেরিয়েন্টের চেয়ে সামান্য বেশি ক্যাপাসিট্যান্স
0.60g আল্ট্রা-লাইট ভর - 0.66g বিকল্পের চেয়ে 9% হালকা; পরিধানযোগ্য এবং বহনযোগ্য ডিজাইনে জড়তা লোডিং কম করে
হোল পোলারাইজড মাউন্টিংয়ের মাধ্যমে - শিল্প ও স্বয়ংচালিত ইনস্টলেশনে যান্ত্রিক ধারণ এবং পোলারিটি সুরক্ষা
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 5 V (Vp‑p) | বর্গাকার তরঙ্গ, 4000 Hz |
| অপারেটিং ভোল্টেজ | 1 – 30 V (Vp‑p) | ক্রমাগত |

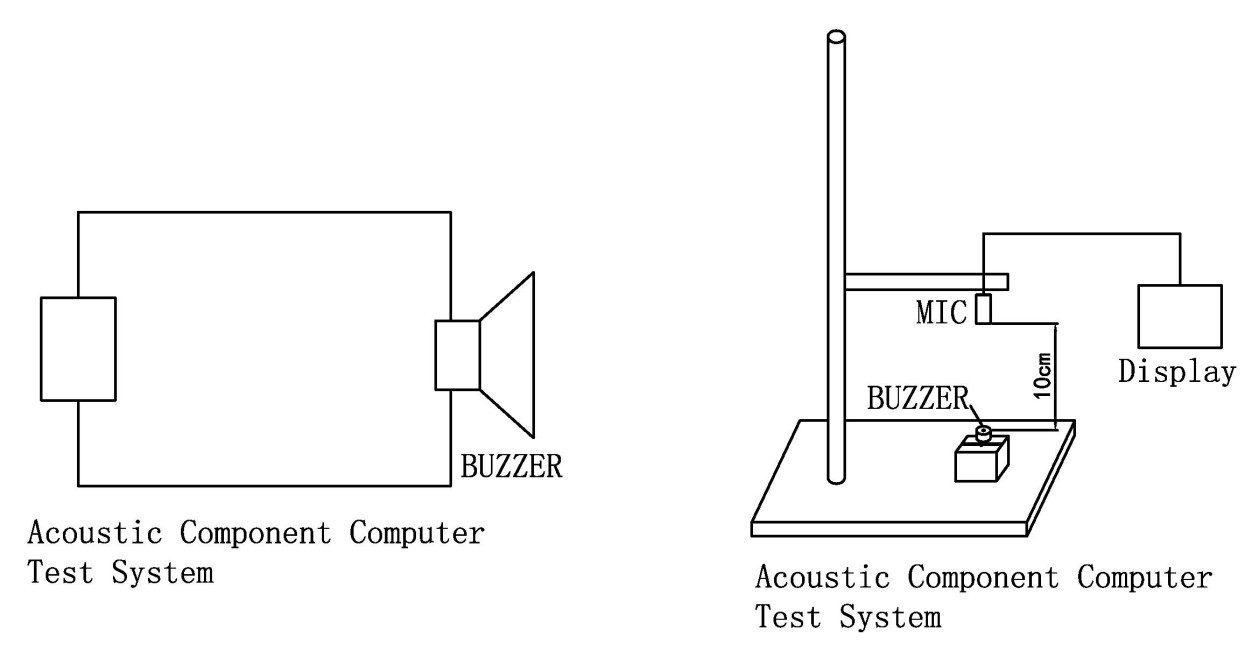

| সাউন্ড আউটপুট | ≥ 80 ডিবি | 5 Vp‑p এ, 4000 Hz, 10 সেমি |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 500 Hz | রেটেড ভোল্টেজে |
| বর্তমান খরচ | ≤ 10 mA | 5 Vp‑p এ, 4000 Hz; পরিমাপ করা হয়েছে 0.63–0.78 mA |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | 1 kHz এ, 25 ℃; 11.7–14.2 nF পরিমাপ করা হয়েছে |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |

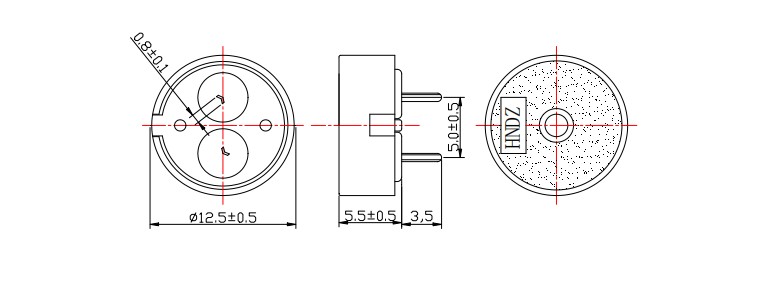

| মাত্রা (Dia × H) | 12.5 × 5.5 মিমি | শুধু শরীর |
| ওজন | 0.60 ± 0.2 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | UL94 V‑0 |
| মাউন্ট টাইপ | গর্তের মধ্য দিয়ে | পোলারাইজড পিন |
| সোল্ডারিং তাপমাত্রা (তরঙ্গ) | 260 ± 5 ℃ | 4-6 সেকেন্ড, প্রস্তাবিত |
| সোল্ডারিং তাপমাত্রা (ম্যানুয়াল) | 350 ± 10 ℃ | 2-5 সেকেন্ড, প্রস্তাবিত |
| ডিজাইন প্যারামিটার | HNR‑1207 PA6.5 (7.0 মিমি) | HNR‑1255 PA5.0 (5.5 মিমি) | প্রভাব |
| মোট z-অক্ষ খাম | ≥ 8.5 মিমি সোল্ডার জয়েন্ট সহ | ≤ 7.0 মিমি সোল্ডার জয়েন্ট সহ | সাব-7 মিমি অ্যাসেম্বলিগুলি সক্ষম করে৷ |
| PCB-থেকে-হাউজিং ক্লিয়ারেন্স | 8 মিমি ডিজাইনে টাইট | 7 মিমি ডিজাইনে আরামদায়ক | সামঞ্জস্যপূর্ণ ঘের পুল প্রসারিত |
| ওজন | 0.66 গ্রাম | 0.60 গ্রাম | পরিধানযোগ্য অ্যাপ্লিকেশনের জন্য 9% ভর হ্রাস |
| ক্যাপাসিট্যান্স | 10 nF | 12 nF | প্রান্তিকভাবে উচ্চতর ড্রাইভ কারেন্ট; একই ভোল্টেজে সামান্য জোরে |
| SPL 5 Vp‑p এ | 83–86 dB | 83–86 dB | পাতলা প্রোফাইলের জন্য কোন শাব্দিক জরিমানা নেই |
| 5 Vp‑p এ বর্তমান | 0.45–0.54 mA | 0.63–0.78 mA | উভয় সাব-মিলিঅ্যাম্পিয়ার; উভয়ই নগণ্য বনাম ইলেক্ট্রোম্যাগনেটিক |
5.5 মিমি উচ্চতা অপ্টিমাইজ করা অভ্যন্তরীণ গহ্বরের জ্যামিতি এবং ডায়াফ্রাম কার্যকর এলাকা হ্রাস না করে সিরামিক উপাদান পাতলা করার মাধ্যমে অর্জন করা হয়। বর্তমানে হাউজিংয়ের উপরে ≥1.5 মিমি ক্লিয়ারেন্স সহ 7.0 মিমি পিজো বাজার ব্যবহার করা ডিজাইনারদের জন্য, HNR‑1255 PA5.0 অভিন্ন অ্যাকোস্টিক আউটপুট এবং প্রান্তিকভাবে উচ্চ ক্যাপাসিটিভ লোড সহ একটি ড্রপ-ইন স্লিম বিকল্প প্রদান করে। এটি বিদ্যমান PCB লেআউটগুলিকে বৈদ্যুতিক বা অ্যাকোস্টিক রিডিজাইন ছাড়াই একটি পাতলা উপাদান মিটমাট করার অনুমতি দেয়।
পরিধানযোগ্য স্বাস্থ্য ডিভাইস - ফিটনেস ট্র্যাকার লক্ষ্য সতর্কতা, স্মার্টওয়াচ নোটিফিকেশন টোন এবং শ্রবণযোগ্য ডিভাইস পেয়ারিং চাইমস যেখানে 6 মিমি মোট বেধ পরিধানযোগ্য সীমা
অতি-পাতলা IoT সেন্সর নোড - পরিবেশগত থ্রেশহোল্ড সতর্কতা, টেম্পার সতর্কতা, এবং সাব-10 মিমি মোট ডিভাইস বেধে সংযোগের স্থিতি টোন
পোর্টেবল মেডিকেল ইন্সট্রুমেন্ট - ডিজিটাল থার্মোমিটার জ্বরের সতর্কতা, পালস অক্সিমিটার লিমিট টোন এবং পকেট আকারের ডিভাইসে পোর্টেবল ইসিজি কমপ্লিশন বীপ
স্মার্ট কার্ড এবং টোকেন ডিভাইস - লেনদেন নিশ্চিতকরণ টোন, পিন এন্ট্রি প্রতিক্রিয়া, এবং ক্রেডিট-কার্ড-ফর্ম-ফ্যাক্টর নিরাপত্তা ডিভাইসে ব্যাটারি-লো সতর্কতা
স্বয়ংচালিত 12V/24V অভ্যন্তরীণ মডিউল - সিটবেল্ট অনুস্মারক, কী-ইন-ইগনিশন চাইমস, এবং ভোল্টেজ নিয়ন্ত্রক ওভারহেড ছাড়া ডায়াগনস্টিক টুল প্রতিক্রিয়া
ইন্ডাস্ট্রিয়াল 24V কন্ট্রোল প্যানেল - PLC এবং রিলে-লজিক সিস্টেমে ফল্ট ইঙ্গিত, চক্র-সম্পূর্ণতা টোন এবং সীমা-সুইচ সতর্কতা
| ডিজাইন চ্যালেঞ্জ | HNR-1255 PA5.0 সমাধান |
| Z-অক্ষ ছাড়পত্র ≤ 6 মিমি | 5.5 মিমি শরীরের উচ্চতা পিসিবি এবং সোল্ডার সহ সাব-7 মিমি মোট অ্যাসেম্বলিতে ফিট করে |
| পরিধানযোগ্য ওজনের বাজেট < 1g | 0.60g ভর শাব্দিক আপস ছাড়াই কঠোর সীমাবদ্ধতা পূরণ করে |
| মাল্টি-ভোল্টেজ পণ্য একত্রীকরণ | একক 1–30V SKU 3.3V, 5V, 12V, এবং 24V নির্দিষ্ট বুজার প্রতিস্থাপন করে |
| ডেডিকেটেড ড্রাইভারের জন্য কোন অতিরিক্ত MCU পিন নেই | 12nF লোড ড্রাইভ সরাসরি PWM- সক্ষম GPIO থেকে; কোনো ট্রানজিস্টর বা আইসি প্রয়োজন নেই |
| ইএমসি-সংবেদনশীল চিকিৎসা/আরএফ পরিবেশ | পাইজোইলেকট্রিক অ্যাকচুয়েশন শূন্য চৌম্বক ক্ষেত্র তৈরি করে; কোন ECG/EEG হস্তক্ষেপের ঝুঁকি নেই |
HNR‑1255 PA5.0 একটি নির্দিষ্ট যান্ত্রিক সীমাবদ্ধতাকে সম্বোধন করে: 5.5 মিমি উচ্চতা থ্রেশহোল্ড৷ অনেক পরিধানযোগ্য, বহনযোগ্য, এবং অতি-কম্প্যাক্ট IoT ঘেরগুলি PCB-এর উপরে সর্বাধিক 6-7mm অভ্যন্তরীণ ক্লিয়ারেন্স নির্দিষ্ট করে। সোল্ডার জয়েন্টের উচ্চতা (0.5–1.0 মিমি) এবং হাউজিং রিব ক্লিয়ারেন্স (0.5 মিমি) অন্তর্ভুক্ত হলে স্ট্যান্ডার্ড 7.0 মিমি পিজো বাজারগুলি এই খামটিকে অতিক্রম করে। HNR‑1255 PA5.0 1.5 মিমি হেডরুমের সাহায্যে এটি সমাধান করে, ডিজাইনারদের ঘেরটি বড় না করেই অ্যাকোস্টিক পারফরম্যান্স বজায় রাখার অনুমতি দেয়।

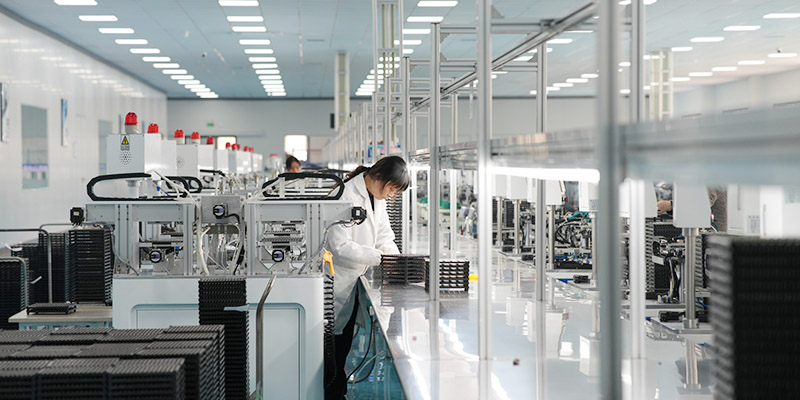

MEIDI স্বয়ংক্রিয় সিরামিক প্রেসিং, ইলেক্ট্রোড ফায়ারিং এবং হাউজিং এনক্যাপসুলেশন সহ ডেডিকেটেড পাইজোইলেকট্রিক অ্যাসেম্বলি লাইনে HNR‑1255 PA5.0 তৈরি করে। আমাদের জিয়াংসু ম্যানুফ্যাকচারিং বেস ISO 9001:2015 মান ব্যবস্থাপনার অধীনে কাজ করে, প্রতিটি পর্যায়ে পরিসংখ্যানগত প্রক্রিয়া নিয়ন্ত্রণ সহ - কাঁচামাল পরিদর্শন থেকে চূড়ান্ত শাব্দ যাচাইকরণ পর্যন্ত।
প্রতিটি উত্পাদন লট ব্যাপক যোগ্যতার মধ্য দিয়ে যায়:
ক্যাপাসিট্যান্স 100% পরীক্ষা – 12nF ±40% যাচাইকরণ 1kHz এ; পরিমাপ করা পরিসীমা 11.7–14.2nF ধারাবাহিক ড্রাইভার ম্যাচিং নিশ্চিত করে
অনুরণিত ফ্রিকোয়েন্সি স্যাম্পলিং - 4000Hz ±12.5% পরিসংখ্যানগত যাচাই; সাধারণ পরিমাপ পরিসীমা 3900–4080Hz

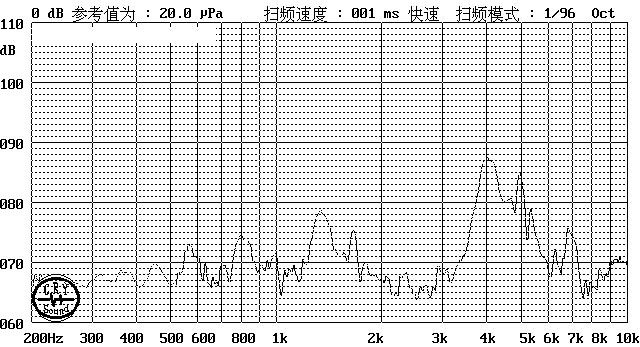

SPL ব্যাচ যাচাইকরণ – ≥80dB সর্বনিম্ন 5Vp‑p, 4000Hz; নমুনা পরিসীমা 83–86dB শাব্দ সামঞ্জস্য নিশ্চিত করে
বর্তমান খরচ বৈধতা – ≤10mA সর্বাধিক; পরিমাপ 0.63–0.78mA সাব-মিলিঅ্যাম্পিয়ার দক্ষতা নিশ্চিত করে
উচ্চ-তাপমাত্রা সঞ্চয়স্থান - +80±2℃ এ 48 ঘন্টা; 2-ঘন্টা পরিবেষ্টিত স্থিতিশীলতার পর পরামিতি পুনরুদ্ধার
নিম্ন-তাপমাত্রা সঞ্চয়স্থান - -30±2℃ এ 48 ঘন্টা; সর্বনিম্ন 1V এ যাচাইকৃত সক্রিয়করণ
থার্মাল শক সাইক্লিং - -30℃ এবং +80℃ এর মধ্যে 5টি চক্র প্রতি চরম প্রতি 30‑মিনিট dwell
যান্ত্রিক চাপের বৈধতা - সাইনোসয়েডাল কম্পন (10-55Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, 0.5 ঘন্টা ক্রমবর্ধমান) এবং 10 মিমি শক্ত কাঠের উপর 75 সেমি ফ্রি-ফল ড্রপ (3 প্রভাব)
আর্দ্রতা প্রতিরোধ - 50±5℃ / 90-95% RH এ 48 ঘন্টা তারপর 2‑ঘন্টা পুনরুদ্ধার এবং বৈদ্যুতিক বৈশিষ্ট্য
সোল্ডার তাপ প্রতিরোধের - 250±5℃ 10±0.5সেকেন্ডের জন্য 2.0mm বডি-টু-সোল্ডার ক্লিয়ারেন্স সহ
সমস্ত উপাদান RoHS, REACH, এবং UL94 V‑0 অনুগত। প্রতিটি ইউনিটে লট কোড চিহ্নগুলি উত্পাদনের তারিখ, পরীক্ষার ডেটা এবং কাঁচামালের শংসাপত্রগুলিতে 10-বছরের সন্ধানযোগ্যতা সক্ষম করে।
প্রশ্ন 1: 7.0mm HNR‑1207 PA6.5 এর তুলনায় কিভাবে 5.5mm উচ্চতা শাব্দিক আউটপুটকে প্রভাবিত করে?
শাব্দ আউটপুট সমতুল্য। উভয় মডেলই 4000Hz এবং 5Vp‑p এ 83–86dB ডেলিভারি করে। HNR‑1255 PA5.0 অপ্টিমাইজ করা অভ্যন্তরীণ গহ্বর জ্যামিতি এবং সিরামিক উপাদান টিউনিংয়ের মাধ্যমে এটি অর্জন করে যা উচ্চতা হ্রাস সত্ত্বেও অনুরণিত দক্ষতা বজায় রাখে। ট্রেড-অফ হল একটি সামান্য উচ্চ ক্যাপাসিট্যান্স (12nF বনাম. 10nF) এবং বর্তমান ড্র (0.63–0.78mA বনাম 0.45–0.54mA) - উভয়ই এখনও সাব-মিলিঅ্যাম্পিয়ার এবং অনুশীলনে নগণ্য। ডিজাইনের জন্য যেখানে 7.0 মিমি ফিট হয়, উভয় মডেল একইভাবে কাজ করে। সাব-6 মিমি z-অক্ষের সীমাবদ্ধতার জন্য, শুধুমাত্র 5.5 মিমি ভেরিয়েন্টটি যোগ্যতা অর্জন করে।
প্রশ্ন 2: HNR-1255 PA5.0 কি সার্কিট পরিবর্তন ছাড়াই একটি বিদ্যমান ডিজাইনে HNR-1207 PA6.5 প্রতিস্থাপন করতে পারে?
হ্যাঁ, ছোটখাট যাচাইকরণ সহ। উভয়ই একই 12.5 মিমি ব্যাস, 1–30V রেঞ্জ, 4000Hz অনুরণন এবং থ্রু-হোল পিন কনফিগারেশন শেয়ার করে। 12nF ক্যাপাসিট্যান্স (বনাম 10nF) একই ভোল্টেজ এবং ফ্রিকোয়েন্সিতে ড্রাইভ কারেন্টকে প্রায় 20% বৃদ্ধি করে – 0.5mA থেকে 0.6mA সাধারণ। এটি ইতিমধ্যে HNR-1207-এর জন্য ডিজাইন করা যেকোনো MCU GPIO বা ড্রাইভার সার্কিটের ক্ষমতার মধ্যেই রয়েছে। PCB কিপআউট জোন যাচাই করুন: 5.5 মিমি উচ্চতা প্রয়োজনীয় z-অক্ষ ক্লিয়ারেন্স কমিয়ে দিতে পারে, সম্ভাব্যভাবে বাজারের উপরে ঘন উপাদান স্ট্যাকিং করার অনুমতি দেয়।
প্রশ্ন 3: একটি 3.3V কয়েন-সেল ডিজাইনে শ্রবণযোগ্য আউটপুটের জন্য ন্যূনতম ড্রাইভ ভোল্টেজ কত?
আনুমানিক 1.5-2.0Vp‑p শান্ত পরিবেশে ক্ষীণ কিন্তু উপলব্ধিযোগ্য আউটপুট তৈরি করে। 3.3Vp‑p এবং 4000Hz-এ, 70–75dB আশা করুন - প্রক্সিমিটি অ্যালার্ট, বোতাম ফিডব্যাক এবং ভোক্তা ডিভাইসে স্ট্যাটাস টোনের জন্য পর্যাপ্ত। ≥80dB স্পেসিফিকেশন 5Vp‑p এ যাচাই করা হয়; 3.3V অপারেশন আনুপাতিকভাবে কম SPL ফল দেয়। ব্যাটারি-সমালোচনামূলক ডিজাইনের জন্য, সাব-মিলিঅ্যাম্পিয়ার ড্র মানে এমনকি একটি CR2032 কয়েন সেল (220mAh) 300000+ ঘন্টা বিরতিহীন টোন অপারেশন বজায় রাখে।
Q4: 12nF ক্যাপাসিট্যান্স 10nF বিকল্পগুলির তুলনায় ড্রাইভার সার্কিট নির্বাচনকে কীভাবে প্রভাবিত করে?
4000Hz এ, ক্যাপাসিটিভ বিক্রিয়াটি 12nF এর জন্য প্রায় 3.3kΩ (বনাম 10nF এর জন্য 4.0kΩ)। এই প্রান্তিকভাবে বেশি লোড কারেন্ট এখনও স্ট্যান্ডার্ড MCU GPIO সোর্সিং সীমার মধ্যে (সাধারণত 8-20mA)। ডেডিকেটেড পাইজো ড্রাইভার IC-এর জন্য, 12nF লোড আরামদায়ক স্পেসিফিকেশনের মধ্যে। উচ্চ ক্যাপ্যাসিট্যান্স আসলে সুবিধাজনক হতে পারে: একই ড্রাইভ ভোল্টেজে, সিরামিক উপাদানে সামান্য বেশি শক্তি স্থানান্তর করে, গহ্বরের পরিমাণ হ্রাস হওয়া সত্ত্বেও লম্বা রূপের সাথে শাব্দ আউটপুট সমতায় অবদান রাখে।
প্রশ্ন 5: HNR-1255 PA5.0 কি একটানা-টোন 24V শিল্প অ্যাপ্লিকেশনের জন্য উপযুক্ত?
হ্যাঁ, উপযুক্ত ড্রাইভ সার্কিট ডিজাইন সহ। ক্যাপাসিটিভ প্রকৃতির অর্থ হল প্রতিক্রিয়া দ্বারা বর্তমান স্ব-সীমাবদ্ধ থাকে - 24Vp‑p এবং 4000Hz এ প্রায় 1.8mA RMS। যাইহোক, একটি সিরিজ ড্যাম্পিং প্রতিরোধক (100–330Ω) রিং দমন করার জন্য এবং ড্রাইভিং ট্রানজিস্টরকে প্রতিক্রিয়াশীল লোড ট্রানজিয়েন্ট থেকে রক্ষা করার পরামর্শ দেওয়া হয়। নিশ্চিত করুন যে ড্রাইভ সার্কিট 24V স্তর সহ্য করে; স্ট্যান্ডার্ড 3.3V বা 5V MCU পিনের জন্য একটি লেভেল-শিফটিং MOSFET বা অপটোকপলার প্রয়োজন। একটানা-টোন ডিউটির জন্য, নগণ্য কারেন্ট ড্র 24V-তেও ন্যূনতম ড্রাইভার হিটিং তৈরি করে।
প্রশ্ন 6: এই বুজার কি সামুদ্রিক বা বহিরঙ্গন অ্যাপ্লিকেশনের মতো উচ্চ-আদ্রতা পরিবেশে ব্যবহার করা যেতে পারে?
স্ট্যান্ডার্ড HNR‑1255 PA5.0 হারমেটিকভাবে সিল করা হয় না এবং আর্দ্রতা প্রতিরোধের পরীক্ষায় 90-95% RH নন-কন্ডেন্সিং পরিবেশের জন্য রেট করা হয় (48h 50°C / 95% RH)। অবিচ্ছিন্ন বহিরঙ্গন বা সামুদ্রিক এক্সপোজারের জন্য, MEIDI একটি কাস্টম বিকল্প হিসাবে কনফর্মাল আবরণ বা এনক্যাপসুলেশন অফার করে। প্রবেশ সুরক্ষা প্রয়োজনীয়তা এবং উপলব্ধ পরিবর্তন নিয়ে আলোচনা করতে আমাদের প্রকৌশল দলের সাথে যোগাযোগ করুন।
ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, স্লিম-প্রোফাইল এনক্লোজার ইন্টিগ্রেশন নির্দেশিকা, PWM কনফিগারেশন উদাহরণ, বা HNR পাইজো প্যাসিভ বুজার পরিবার জুড়ে ভলিউম মূল্যের জন্য, MEIDI ইঞ্জিনিয়ারিং সাপোর্টের সাথে যোগাযোগ করুন।
MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাধারণত PCB কিপআউট অঙ্কন, 3D স্টেপ ফাইল এবং বহু-SKU একত্রীকরণ প্রোগ্রামের জন্য ভলিউম মূল্যের সাথে এক ব্যবসায়িক দিনের মধ্যে প্রতিক্রিয়া জানায়।
