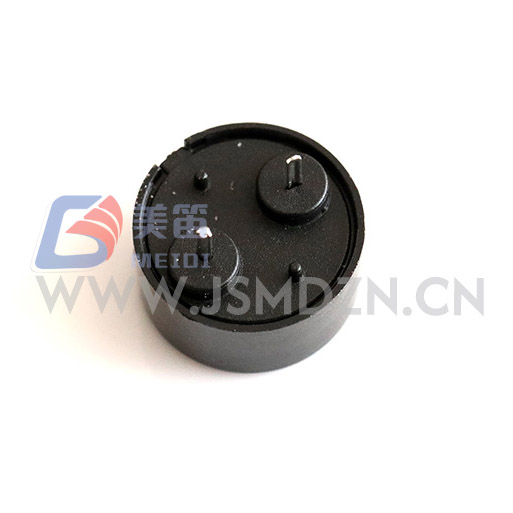

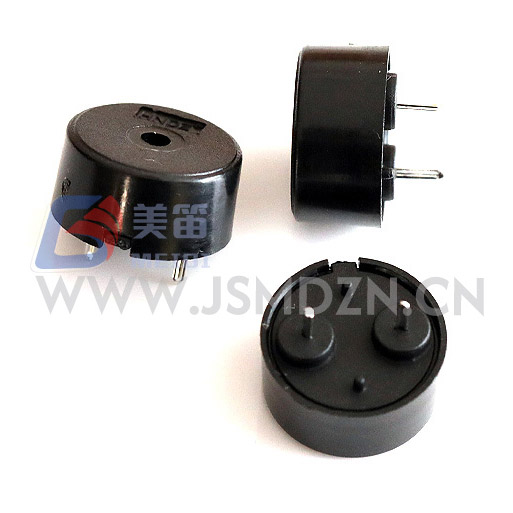

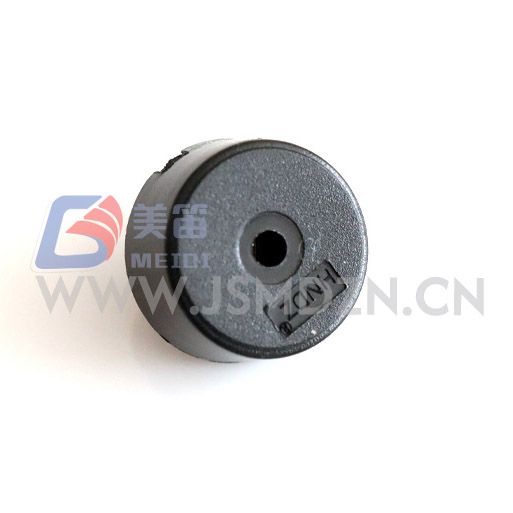

পোগো পিনের সাথে 1207 পাইজোইলেকট্রিক প্যাসিভ বুজার হল একটি থ্রু-হোল প্যাসিভ পাইজোইলেকট্রিক সাউন্ডার যা চালিত করার জন্য ডিজাইন করা হয়েছে একটি বাহ্যিক এসি তরঙ্গরূপ দ্বারা। এটি 12.5 মিমি ব্যাস এবং 7.0 মিমি উচ্চতা পরিমাপ করে, একটি কালো PBT হাউজিং সহ যার ওজন প্রায় 0.66g। যখন একটি সঙ্গে সরবরাহ করা হয় 5Vp‑p বর্গাকার তরঙ্গ তার 4000Hz অনুরণিত ফ্রিকোয়েন্সিতে, বুজার একটি শব্দ সরবরাহ করে 10cm দূরত্বে কমপক্ষে 80dB চাপের মাত্রা, যখন এর বেশি অঙ্কন করা যায় না 10mA। ড্রাইভ সংকেত 1V থেকে 30V পিক-টু-পিক পর্যন্ত হতে পারে, যা ইন্টিগ্রেশনের অনুমতি দেয় কম-ভোল্টেজ যুক্তির পাশাপাশি উচ্চ-ভোল্টেজ শিল্প সার্কিট সহ। এই প্যাসিভ আর্কিটেকচার ডিজাইনারকে টোন ফ্রিকোয়েন্সির উপর সম্পূর্ণ নিয়ন্ত্রণ দেয় এবং নির্মূল করে সক্রিয় অসিলেটর সার্কিটের সাথে যুক্ত শান্ত বর্তমান ড্র।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার (গর্তের মাধ্যমে) | — |
| রেটেড ভোল্টেজ | 5 Vp‑p | রেফারেন্স পরীক্ষার স্তর |
| অপারেটিং ভোল্টেজ | 1 – 30 Vp‑p | ড্রাইভ সংকেত পরিসীমা |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 500 Hz | রেট শর্তে |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 80 ডিবি | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| বর্তমান খরচ | ≤ 10 mA | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |

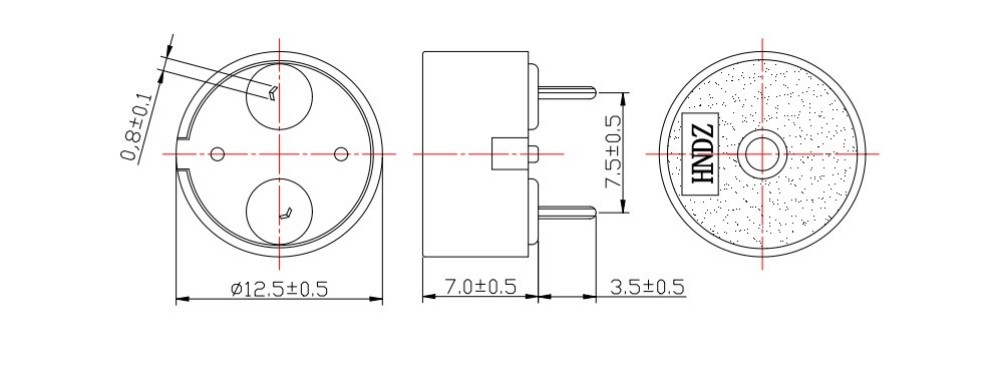

| মাত্রা (Dia × H) | 12.5 ± 0.3 × 7.0 ± 0.5 মিমি | শুধুমাত্র শরীর, পিন ব্যতীত |
| ওজন | 0.66 ± 0.2 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| ওয়েভ সোল্ডারিং ★ | 260 ± 5 ℃, 4–6 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| ম্যানুয়াল সোল্ডারিং ★ | 350 ± 10 ℃, 2–5 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s | সোল্ডার থেকে বডি 2.0 মিমি |
নিম্নলিখিত পরিমাপ 5Vp-p, 4000Hz এ পরীক্ষিত 10-ইউনিট নমুনায় রেকর্ড করা হয়েছে বর্গক্ষেত্র তরঙ্গ এই মানগুলি সাধারণ উত্পাদন বিতরণকে চিত্রিত করে এবং তা নয় নিশ্চিত সীমা। গ্যারান্টিযুক্ত কর্মক্ষমতা খামের জন্য, স্পেসিফিকেশন পড়ুন উপরে
| না. | SPL (dB) | বর্তমান (mA) | ক্যাপাসিট্যান্স (nF) | দিয়া (মিমি) | H (মিমি) |
| 1 | 84 | 0.45 | 11.7 | 12.01 | 7.1 |
| 2 | 83 | 0.51 | 12.2 | 11.98 | 7.2 |
| 3 | 85 | 0.48 | 12.3 | 12.03 | 6.98 |
| 4 | 84 | 0.45 | 11.9 | 11.99 | 7.0 |
| 5 | 85 | 0.53 | 12.5 | 11.97 | 6.96 |
| 6 | 86 | 0.54 | 11.8 | 11.99 | 6.99 |
| 7 | 85 | 0.49 | 12.3 | 12.02 | 7.3 |
| 8 | 83 | 0.53 | 12.1 | 12.05 | 7.5 |
| 9 | 84 | 0.51 | 11.2 | 12.02 | 7.0 |
| 10 | 83 | 0.49 | 11.9 | 11.98 | 6.98 |
একটি প্যাসিভ উপাদান হিসাবে, HNR-1207 PA7.5 একটি সরবরাহ করতে হোস্ট সিস্টেমের উপর নির্ভর করে বর্গাকার তরঙ্গ বা PWM সংকেত 4000Hz কেন্দ্রিক। একটি সাধারণ বাস্তবায়ন একটি ব্যবহার করে মাইক্রোকন্ট্রোলার GPIO পিন একটি টাইমার আউটপুট হিসাবে কনফিগার করা, ঐচ্ছিকভাবে বাফার করা একটি ট্রানজিস্টর যখন লজিক সরবরাহের চেয়ে উচ্চতর ড্রাইভ ভোল্টেজ পছন্দ করে। দ 12nF এর কাছাকাছি একটি নামমাত্র ক্যাপাসিট্যান্স সহ বুজারের ক্যাপাসিটিভ প্রকৃতি, ফলাফল প্রতিটি সংকেত প্রান্তে সংক্ষিপ্ত বর্তমান স্পাইক। একটি ছোট সিরিজ প্রতিরোধক স্থাপন (100–330Ω) ড্রাইভ পিনের সাথে সামঞ্জস্য রেখে বস্তুগতভাবে পিক স্রোত সীমাবদ্ধ করতে পারে শব্দ আউটপুট প্রভাবিত. কারণ অপারেটিং ভোল্টেজ 1V থেকে 30Vp‑p পর্যন্ত বিস্তৃত, একই বুজার একটি মাঝারি সতর্কতার জন্য 3.3V MCU থেকে সরাসরি চালিত হতে পারে বা জোরে অ্যাপ্লিকেশনের জন্য 12V বা 24V তে বুস্ট করা হয়েছে।
ভলিউম উত্পাদন সমাবেশের জন্য, 4-6 সেকেন্ডের জন্য 260℃ এ তরঙ্গ সোল্ডারিং হল পছন্দের পদ্ধতি। একটি লোহার সাথে ম্যানুয়াল সোল্ডারিং 2-5 সেকেন্ডের জন্য 350℃ সেট করুন এছাড়াও গ্রহণযোগ্য, তিনটি পর্যন্ত তাপচক্র অনুমোদিত। হাউজিং উচিত বিকৃতি এড়াতে সোল্ডার বাথ থেকে কমপক্ষে 2.0 মিমি দূরে রাখা হবে।
পোগো পিনের সাথে 1207 পাইজোইলেকট্রিক প্যাসিভ বুজারের প্রতিটি প্রোডাকশন লট সাতটি আইটেমের নির্ভরযোগ্যতার জন্য নমুনা করা হয়েছে প্রোটোকল পণ্য স্পেসিফিকেশনে সংজ্ঞায়িত। পরীক্ষার বর্ধিত এক্সপোজার অন্তর্ভুক্ত আর্দ্রতা (50℃, 90-95% RH, 48h), উচ্চ এবং নিম্ন তাপমাত্রা সঞ্চয়, তাপ সাইক্লিং -30℃ এবং +80℃, যান্ত্রিক ড্রপ, কম্পন, এবং সোল্ডার তাপ প্রতিরোধের মধ্যে। গ্রহণযোগ্যতা প্রয়োজন যে সমস্ত বৈদ্যুতিক এবং মাত্রিক বৈশিষ্ট্য পরে পূরণ করা হয় ঘরের তাপমাত্রায় 2-ঘন্টা পুনরুদ্ধার।
MEIDI এর জিয়াংসু সুবিধা অভ্যন্তরীণ সিরামিক প্রক্রিয়াকরণ, স্বয়ংক্রিয় পাইজোকে একীভূত করে বন্ধন, এবং 100% এন্ড-অফ-লাইন অ্যাকোস্টিক যাচাইকরণ। মান ব্যবস্থাপনা সিস্টেম ISO9001 এ প্রত্যয়িত, এবং ব্যাচ-নির্দিষ্ট পরীক্ষার ডেটা ভলিউম সহ সরবরাহ করা যেতে পারে চালান
অন্যান্য উদ্দেশ্যে ইতিমধ্যে একটি PWM বা বর্গাকার তরঙ্গ আউটপুট তৈরি করে এমন সরঞ্জাম অসিলেটর সার্কিটরি যোগ না করে সরাসরি পোগো পিনের সাথে 1207 পাইজোইলেকট্রিক প্যাসিভ বুজার ব্যবহার করতে পারে। ব্যাটারি চালিত বহনযোগ্য যন্ত্রগুলি কম 10mA ড্রাইভ কারেন্ট থেকে উপকৃত হয়৷ এবং একটি শান্ত অসিলেটর লোডের অনুপস্থিতি। শিল্প নিয়ন্ত্রণ প্যানেলে 12V বা 24V ডিসি সরবরাহ থেকে অপারেটিং, প্রশস্ত ভোল্টেজ গ্রহণ সহজতর করে ড্রাইভার ডিজাইন। ছোট 12.5 মিমি পায়ের ছাপও স্থান-সংকল্পের জন্য উপযুক্ত ভোক্তা ইলেকট্রনিক্স যেমন স্মার্ট হোম সেন্সর এবং হ্যান্ডহেল্ড পরীক্ষক।
এই বুজার কি ড্রাইভ সংকেত প্রয়োজন?
এটির জন্য একটি AC সংকেত প্রয়োজন, সাধারণত একটি বর্গাকার তরঙ্গ বা PWM, কাছাকাছি একটি ফ্রিকোয়েন্সিতে 4000Hz একটি DC ভোল্টেজ প্রয়োগ করলে শব্দ উৎপন্ন হবে না এবং উপাদানটির ক্ষতি হতে পারে।
আমি কি মাইক্রোকন্ট্রোলার থেকে সরাসরি এটি চালাতে পারি?
হ্যাঁ, যদি লজিক লেভেল 1–30Vp‑p রেঞ্জের মধ্যে পড়ে। 3.3V বা 5V এর জন্য সিস্টেমে, SPL 5Vp‑p এ নির্দিষ্ট করা 80dB থেকে কম হবে। একটি ট্রানজিস্টর উচ্চতর আউটপুট প্রয়োজন হলে বাফার ড্রাইভ ভোল্টেজ বাড়াতে পারে।
কি সোল্ডারিং প্রোফাইল সুপারিশ করা হয়?
4-6 সেকেন্ডের জন্য 260℃ এ ওয়েভ সোল্ডারিং বাঞ্ছনীয়। ম্যানুয়াল সোল্ডারিং হতে পারে 2-5 সেকেন্ডের জন্য 350℃ এ সঞ্চালিত হয়। উভয় পদ্ধতি তিনটি তাপচক্র পর্যন্ত অনুমতি দেয়।
সোল্ডারিংয়ের পরে আমি কীভাবে বুজারটি পরিচালনা করব?
হাউজিং সিল করা হয় না, তাই দ্রাবক বা ফ্লাক্স পরিষ্কারের মধ্যে নিমজ্জন এড়িয়ে চলুন। পিন জারণ রোধ করতে একত্রিত বোর্ডগুলিকে শুষ্ক পরিবেশে সংরক্ষণ করুন।
সম্পূর্ণ ডেটাশিট, ফ্রিকোয়েন্সি রেসপন্স কার্ভ বা ব্যাচ-নির্দিষ্ট পরীক্ষার রিপোর্টের জন্য, আপনার প্রকল্পের প্রয়োজনীয়তার সাথে MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং সাপোর্ট সাধারণত সাড়া দেয় এক ব্যবসায়িক দিনের মধ্যে।
