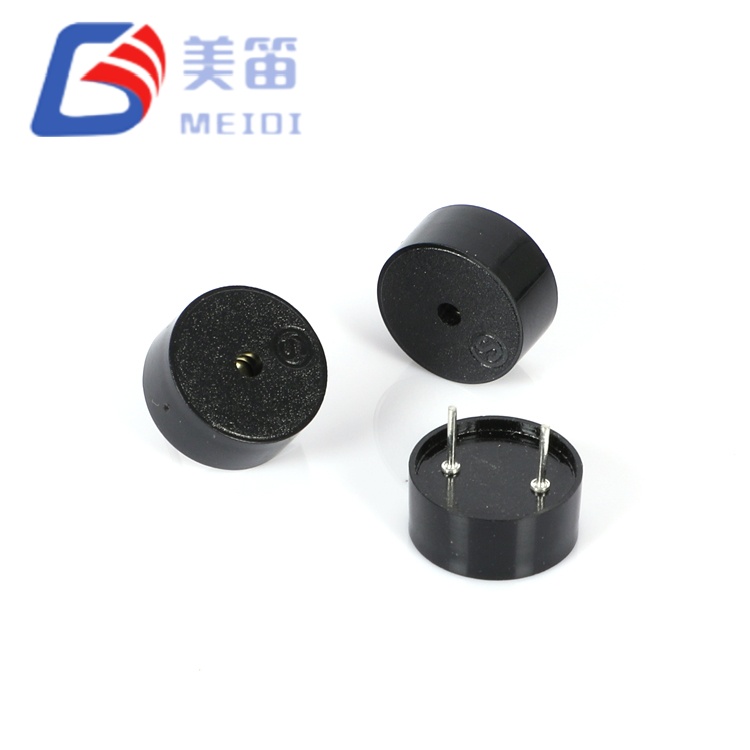

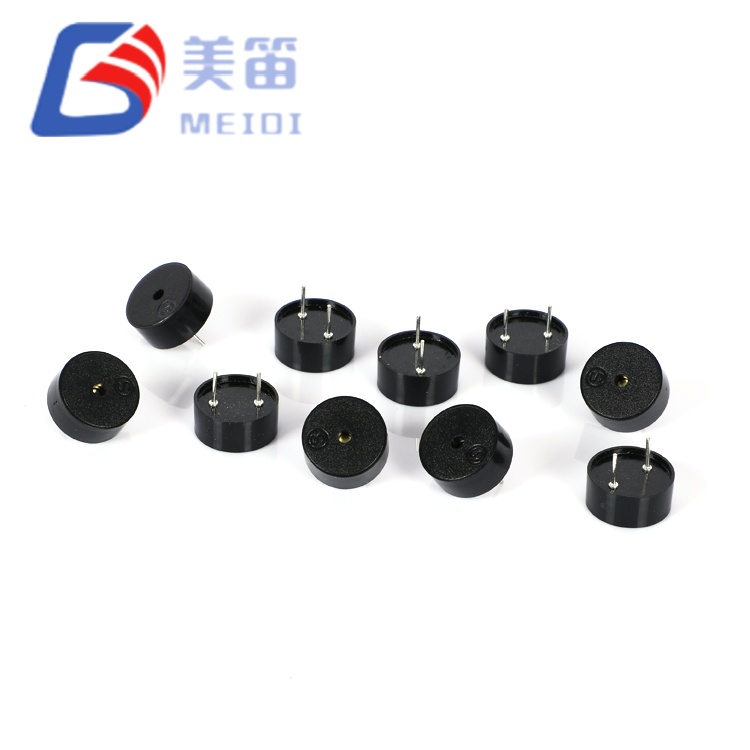

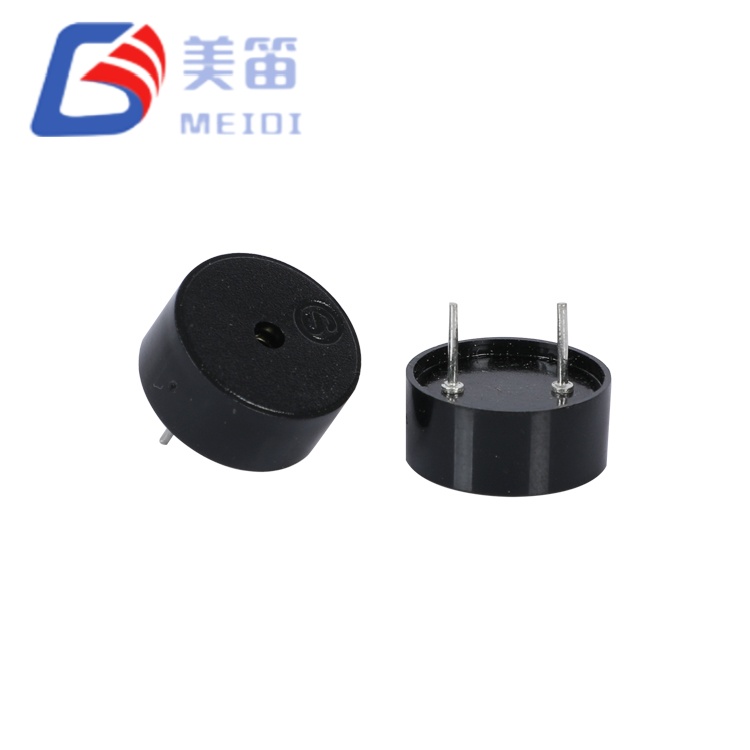

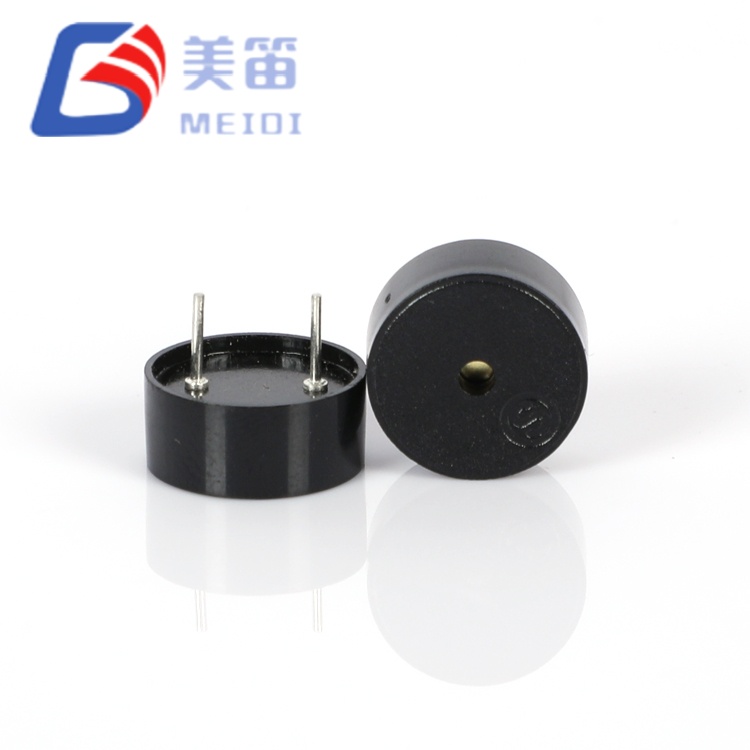

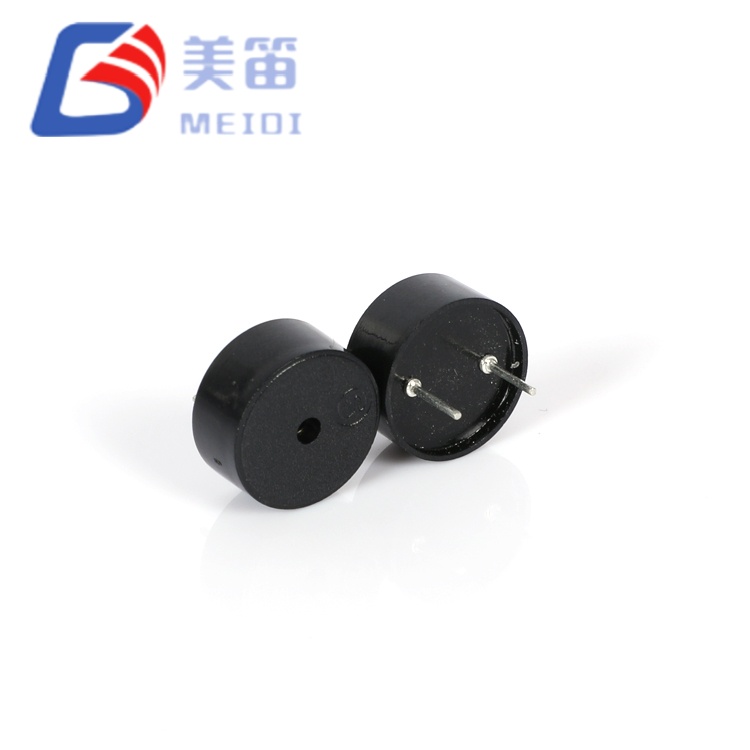

পোগো পিনের সাথে 1255 পাইজোইলেকট্রিক প্যাসিভ বুজার হল একটি থ্রু-হোল প্যাসিভ সাউন্ডার যা একটি বাহ্যিক এসির উপর নির্ভর করে একটি শ্রবণযোগ্য স্বন তৈরি করতে ড্রাইভ সংকেত। 12.5 মিমি ব্যাস এবং 5.5 মিমি পরিমাপ উচ্চতায়, এটি ন্যূনতম শব্দ চাপ দেওয়ার সময় আঁটসাঁট PCB স্পেসগুলিতে ফিট করে 4000Hz এ 5Vp‑p বর্গ তরঙ্গ দিয়ে চালিত হলে 10cm এ 80dB। কারেন্ট এই শর্তে এবং ড্রাইভের অধীনে খরচ 10mA বা তার নিচে থাকে ভোল্টেজ 1V থেকে 30V পিক-টু-পিক হতে পারে, সরাসরি সংযোগের অনুমতি দেয় যুক্তি-স্তরের আউটপুট বা উচ্চ-ভোল্টেজ শিল্প বাসে। কালো PBT হাউজিং উভয় তরঙ্গ এবং ম্যানুয়াল সোল্ডারিং সমর্থন করে এবং একটি জুড়ে কাজ করে তাপমাত্রা পরিসীমা -20℃ থেকে +70℃।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার (গর্তের মাধ্যমে) | — |
| রেটেড ভোল্টেজ | 5 Vp‑p | রেফারেন্স পরীক্ষার শর্ত |
| অপারেটিং ভোল্টেজ | 1 – 30 Vp‑p | ড্রাইভ সংকেত পরিসীমা |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 80 ডিবি | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| বর্তমান খরচ | ≤ 10 mA | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 ± 500 Hz | রেট শর্তে |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| মাত্রা (Dia × H) | 12.5 ± 0.3 × 5.5 ± 0.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.60 ± 0.2 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| ওয়েভ সোল্ডারিং ★ | 260 ± 5 ℃, 4–6 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| ম্যানুয়াল সোল্ডারিং ★ | 350 ± 10 ℃, 2–5 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s | সোল্ডার থেকে বডি 2.0 মিমি |
নীচের সারণীতে 5Vp‑p এ পরীক্ষিত 10-ইউনিট নমুনা থেকে পরিমাপ রয়েছে, 4000Hz বর্গ তরঙ্গ। ফলাফলগুলি সাধারণ উত্পাদন অভিন্নতা এবং চিত্রিত করে নিশ্চিত সীমা নেই। নির্দিষ্ট কর্মক্ষমতা খামের জন্য, পড়ুন উপরের প্রযুক্তিগত বৈশিষ্ট্য।
| না. | SPL (dB) | বর্তমান (mA) | ক্যাপাসিট্যান্স (nF) | দিয়া (মিমি) | H (মিমি) |
| 1 | 84 | 0.68 | 11.7 | 12.01 | 5.51 |
| 2 | 83 | 0.69 | 12.2 | 11.98 | 5.53 |
| 3 | 85 | 0.72 | 12.3 | 12.03 | 5.54 |
| 4 | 84 | 0.78 | 11.9 | 11.99 | 5.55 |
| 5 | 85 | 0.76 | 12.5 | 11.97 | 5.53 |
| 6 | 86 | 0.72 | 11.8 | 11.99 | 5.51 |
| 7 | 85 | 0.64 | 12.3 | 12.02 | 5.51 |
| 8 | 83 | 0.69 | 12.1 | 12.05 | 5.53 |
| 9 | 84 | 0.73 | 14.2 | 12.02 | 5.51 |
| 10 | 83 | 0.63 | 11.9 | 11.98 | 5.54 |
ক্যাপাসিট্যান্স মান পরীক্ষার রিপোর্ট হেডার থেকে উদ্ভূত এবং এর অংশ নয় মূল স্পেসিফিকেশন। উৎপাদন ব্যাচ-নির্দিষ্ট ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।
কারণ পোগো পিনের সাথে 1255 পাইজোইলেকট্রিক প্যাসিভ বুজারটি একটি প্যাসিভ বুজার, এটি হোস্ট সিস্টেমের উপর নির্ভর করে 4000Hz কেন্দ্রিক একটি বর্গাকার তরঙ্গ বা PWM সংকেত প্রদান করতে। একটি মাইক্রোকন্ট্রোলার টাইমার আউটপুট একটি সরাসরি উৎস হিসাবে পরিবেশন করতে পারে, যদিও শব্দ চাপ হবে সম্পূর্ণ 30Vp‑p ক্ষমতার তুলনায় 3.3V বা 5V লজিক স্তরে কম। MCU পিনের মধ্যে একটি সাধারণ ট্রানজিস্টর বাফার বা লজিক গেট ড্রাইভার যোগ করা এবং বুজার ড্রাইভের প্রশস্ততা স্বাধীনভাবে বাড়ানোর অনুমতি দেয় মাইক্রোকন্ট্রোলার সরবরাহ। ক্যাপাসিটিভ লোড, সাধারণত প্রায় 12nF, প্রতিটি সংকেত প্রান্তে সংক্ষিপ্ত বর্তমান শিখর ঘটায়। একটি ছোট সিরিজ প্রতিরোধক (100Ω থেকে 330Ω) শাব্দ আউটপুট সংরক্ষণ করার সময় এই শিখরগুলিকে সীমাবদ্ধ করতে সহায়তা করে।
তরঙ্গ এবং ম্যানুয়াল সোল্ডারিং উভয়ই সমর্থিত। ওয়েভ সোল্ডারিং সঞ্চালিত হয় 260℃-এ 4-6 সেকেন্ডের জন্য এবং হ্যান্ড সোল্ডারিং 350℃-এ 2-5 সেকেন্ডের জন্য। তিনটি তাপচক্র পর্যন্ত অনুমোদিত, এবং আবাসন অবশ্যই থাকতে হবে সোল্ডার বাথ বা লোহার ডগা থেকে কমপক্ষে 2.0 মিমি।
MEIDI প্রতিটি প্রোডাকশন লটে একটি সাত-আইটেমের নির্ভরযোগ্যতা প্রোটোকল প্রয়োগ করে HNR‑1255 PA6.5, পণ্যের স্পেসিফিকেশনের সাথে সামঞ্জস্যপূর্ণ। পরীক্ষা ক্রম বর্ধিত আর্দ্রতা এক্সপোজার, উচ্চ এবং নিম্ন তাপমাত্রা অন্তর্ভুক্ত স্টোরেজ, থার্মাল সাইক্লিং, যান্ত্রিক ড্রপ, কম্পন, এবং সোল্ডার তাপ প্রতিরোধ প্রতিটি চাপের পরে, অংশগুলি রুমে পুনরুদ্ধার করার অনুমতি দেওয়া হয় বৈদ্যুতিক এবং মাত্রিক যাচাইকরণের আগে দুই ঘন্টার জন্য তাপমাত্রা। সমস্ত পরীক্ষা কোম্পানির ISO9001 কাঠামোর মধ্যে পরিচালিত হয় প্রত্যয়িত মানের সিস্টেম, এবং ব্যাচ-স্তরের রিপোর্ট প্রদান করা যেতে পারে ভলিউম চালান।
এই বুজারের প্যাসিভ আর্কিটেকচার ডিজাইনের জন্য উপযুক্ত ইতিমধ্যে একটি PWM বা বর্গ তরঙ্গ আউটপুট তৈরি করে। পোর্টেবল সরঞ্জাম অপারেটিং ব্যাটারি থেকে পরিমিত 10mA ড্রাইভ বর্তমান থেকে উপকৃত হতে পারে এবং একটি শান্ত অসিলেটর লোড অনুপস্থিতি. 12V সঙ্গে শিল্প প্যানেল বা 24V ডিসি সরবরাহগুলি সরাসরি তার প্রশস্ত ভোল্টেজের মধ্যে বুজারটি চালাতে পারে সহনশীলতা ভোক্তা ইলেকট্রনিক্স যেমন স্মার্ট হোম সেন্সর এবং হ্যান্ডহেল্ড ডায়াগনস্টিক সরঞ্জামগুলিও 12.5 মিমি পদচিহ্নের প্রশংসা করে। অ্যাপ্লিকেশনের জন্য যার জন্য নির্দিষ্ট নিরাপত্তা বা চিকিৎসা সার্টিফিকেশন প্রয়োজন, অনুগ্রহ করে পরামর্শ করুন MEIDI বর্তমান কমপ্লায়েন্স স্ট্যাটাস নিশ্চিত করতে।
HNR-1255 PA6.5-এর কোন ড্রাইভ সংকেত প্রয়োজন?
একটি এসি সংকেত প্রয়োজন, সাধারণত একটি বর্গাকার তরঙ্গ বা PWM প্রায় 4000Hz একটি স্থির ডিসি ভোল্টেজ প্রয়োগ করলে শব্দ উৎপন্ন হবে না এবং হতে পারে পিজোইলেক্ট্রিক উপাদানের ক্ষতি করে।
এটা কি সরাসরি মাইক্রোকন্ট্রোলার দ্বারা চালিত হতে পারে?
হ্যাঁ, যদি পিনের পিক-টু-পিক ভোল্টেজ এর মধ্যে পড়ে 1–30V রেঞ্জ। 3.3V বা 5V লজিকে, শব্দের স্তর নিচে থাকবে রেট 80dB. একটি ট্রানজিস্টর বাফার উচ্চতর পৌঁছানোর জন্য ব্যবহার করা যেতে পারে জোরে আউটপুট প্রয়োজন হলে ভোল্টেজ চালান।
কি সোল্ডারিং পদ্ধতি সুপারিশ করা হয়?
উভয় তরঙ্গ সোল্ডারিং (260℃, 4-6s) এবং ম্যানুয়াল সোল্ডারিং (350℃, 2-5s) গ্রহণযোগ্য, সর্বাধিক তিনটি তাপচক্র সহ। হাউজিং এবং এর মধ্যে ন্যূনতম 2.0 মিমি দূরত্ব বজায় রাখুন তাপের উৎস।
সম্পূর্ণ ডেটাশিট, ফ্রিকোয়েন্সি রেসপন্স কার্ভ বা ব্যাচ-নির্দিষ্টের জন্য পরীক্ষার ডেটা, আপনার আবেদনের বিশদ সহ MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং সহায়তা সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
