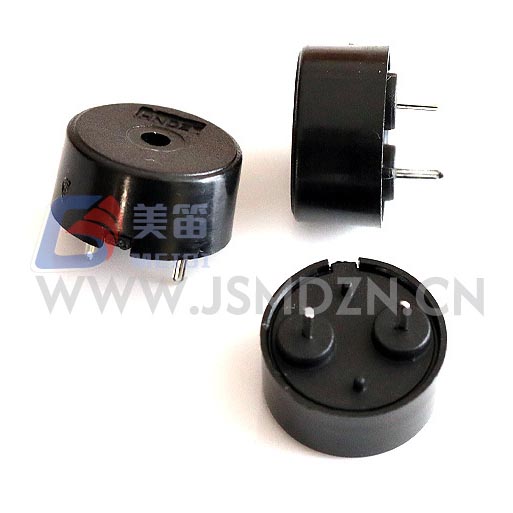

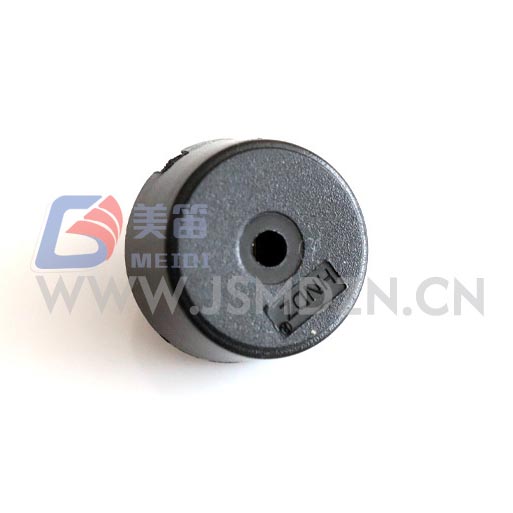

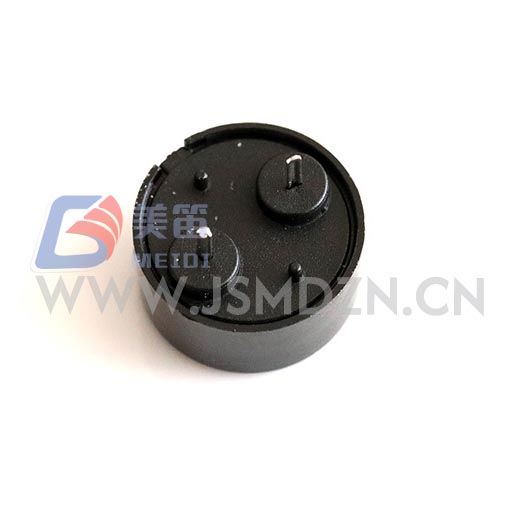

পোগো পিনের সাথে 1404 পাইজোইলেকট্রিক প্যাসিভ বুজার হল একটি কমপ্যাক্ট থ্রু-হোল প্যাসিভ বুজার যা একটির উপর নির্ভর করে শব্দ উৎপন্ন করার জন্য বহিরাগত এসি ড্রাইভ সংকেত। 13.8 মিমি ব্যাস এবং ক মাত্র 4.0 মিমি এর লো প্রোফাইল, এটি স্থান-সীমাবদ্ধ PCB লেআউটে ফিট করে। একটি 5Vp‑p 4000Hz এ বর্গাকার তরঙ্গ কমপক্ষে 80dB-এ একটি শব্দ চাপের মাত্রা তৈরি করে 10mA এর বেশি না আঁকার সময় 10cm। ড্রাইভ সার্কিট সংকেত গ্রহণ করতে পারে 1V থেকে 30V পিক-টু-পিক, ডিজাইনারদের যুক্তি-স্তর ব্যবহার করার জন্য নমনীয়তা দেয় সরাসরি আউটপুট বা উচ্চ ভলিউম জন্য ভোল্টেজ বৃদ্ধি. এর কালো পিবিটি হাউজিং ম্যানুয়াল সোল্ডারিং তাপমাত্রা সহ্য করে এবং -20℃ থেকে নির্ভরযোগ্যভাবে কাজ করে +70℃।
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার (গর্তের মাধ্যমে) | — |
| রেটেড ভোল্টেজ | 5 Vp‑p | রেফারেন্স পরীক্ষার শর্ত |
| অপারেটিং ভোল্টেজ | 1 – 30 Vp‑p | ড্রাইভ সংকেত পরিসীমা |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 80 ডিবি | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| বর্তমান খরচ | ≤ 10 mA | 5 Vp‑p, 4000 Hz বর্গ তরঙ্গ |
| অনুরণিত ফ্রিকোয়েন্সি | 4000 Hz | স্পেসিফিকেশনে বিবৃত কোন সহনশীলতা |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |
| মাত্রা (Dia × H) | 13.8 ± 0.4 × 4.0 ± 0.5 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.67 ± 0.1 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| ম্যানুয়াল সোল্ডারিং ★ | 350 ± 10 ℃, 2–5 সেকেন্ড | 2-3 সাইকেল বাঞ্ছনীয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s | সোল্ডার থেকে বডি 2.0 মিমি |
| না. | SPL (dB) | বর্তমান (mA) | ক্যাপাসিট্যান্স (nF) | দিয়া (মিমি) | H (মিমি) |
| 1 | 85 | 0.73 | 11.5 | 14.01 | 4.10 |
| 2 | 84 | 0.82 | 12.0 | 13.90 | 4.05 |
| 3 | 83 | 0.74 | 12.1 | 14.00 | 4.00 |
| 4 | 85 | 0.76 | 11.2 | 13.98 | 4.01 |
| 5 | 84 | 0.78 | 12.5 | 13.92 | 3.98 |
| 6 | 85 | 0.72 | 12.1 | 14.02 | 4.02 |
| 7 | 83 | 0.80 | 12.3 | 13.89 | 4.02 |
| 8 | 84 | 0.79 | 12.1 | 14.03 | 3.99 |
| 9 | 85 | 0.80 | 12.4 | 13.95 | 4.01 |
| 10 | 86 | 0.76 | 12.9 | 13.98 | 4.02 |
এই নমুনা ফলাফলগুলি একটি সাধারণ উত্পাদন বিতরণ দেখায়। নিশ্চিত কর্মক্ষমতা সীমানা উপরে নির্দিষ্টকরণে সংজ্ঞায়িত করা হয়. ক্যাপাসিট্যান্স মান পরীক্ষা রিপোর্ট হেডারে প্রদর্শিত হয় এবং প্রধান প্যারামিটারের অংশ নয় টেবিল ব্যাচ-নির্দিষ্ট পরীক্ষার ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।
যেহেতু এই বুজারটি একটি প্যাসিভ উপাদান, এটির জন্য একটি বাহ্যিক এসি তরঙ্গরূপ প্রয়োজন অপারেশনের জন্য। একটি মাইক্রোকন্ট্রোলার GPIO 4000Hz এ PWM আউটপুট হিসাবে কনফিগার করা হয়েছে একটি সাধারণ সমাধান। যখন লজিক ভোল্টেজ 3.3V বা 5V হয়, তখন সাউন্ড আউটপুট রেট করা 80dB থেকে কম হবে; একটি সাধারণ ট্রানজিস্টর বাফার বাড়াতে পারে 1–30Vp-p উইন্ডোর মধ্যে পছন্দসই ভোল্টেজ পর্যন্ত ড্রাইভ স্তর। দ বাজারের ক্যাপাসিটিভ প্রকৃতি, সাধারণত 12nF এর কাছাকাছি, সংক্ষিপ্ত কারেন্ট সৃষ্টি করে সংকেত পরিবর্তনের সময় স্পাইক। সীমার মধ্যে একটি ছোট সিরিজ প্রতিরোধক 100–330Ω লক্ষণীয়ভাবে জোরে হ্রাস না করে সর্বোচ্চ স্রোত সীমাবদ্ধ করতে সহায়তা করে।
উত্পাদন সমাবেশের জন্য, ম্যানুয়াল সোল্ডারিং 2-5 এর জন্য 350℃ এ সুপারিশ করা হয় জয়েন্ট প্রতি সেকেন্ড, সর্বোচ্চ তিনটি তাপচক্র সহ। আবাসন রাখুন বিকৃতি রোধ করতে সোল্ডার আয়রন থেকে কমপক্ষে 2.0 মিমি দূরে।
পোগো পিনের সাথে 1404 পাইজোইলেকট্রিক প্যাসিভ বুজারটি MEIDI-এর ISO9001 মানের সিস্টেমের অধীনে তৈরি করা হয়েছে। প্রতিটি উত্পাদন লটে সংজ্ঞায়িত নির্ভরযোগ্যতা পরীক্ষার একটি সেটের মধ্য দিয়ে যায় পণ্য স্পেসিফিকেশন। এই পরীক্ষা অন্তর্ভুক্ত:
আর্দ্রতা এক্সপোজার 50℃ এবং 90-95% RH 48 ঘন্টার জন্য, তারপরে 2‑ঘন্টা পরিমাপের আগে ঘরের তাপমাত্রা পুনরুদ্ধার।
উচ্চ তাপমাত্রা সঞ্চয়স্থান +80℃ 48 ঘন্টা এবং নিম্ন তাপমাত্রা সঞ্চয়স্থান -30℃-এ 48 ঘন্টার জন্য, প্রতিটি 2‑ঘন্টা পুনরুদ্ধারের সময়কাল সহ।
তাপমাত্রা সাইক্লিং -30℃ থেকে +80℃ পর্যন্ত 30‑মিনিট ওয়েলস সহ, পুনরাবৃত্তি পাঁচ চক্রের জন্য, তারপর 2 ঘন্টার জন্য পুনরুদ্ধার করা হয়।
একটি শক্ত কাঠের বোর্ডে 75 সেমি থেকে একটি ড্রপ পরীক্ষা (তিনটি ড্রপ) এবং একটি কম্পন সামগ্রিকভাবে 0.5 ঘন্টার জন্য 1.0 মিমি প্রশস্ততায় 10Hz থেকে 55Hz পর্যন্ত পরীক্ষা করুন।
এ গলিত ঝাল মধ্যে নিমজ্জিত সীসা সঙ্গে ঝাল তাপ প্রতিরোধের পরীক্ষা 250℃ 10 সেকেন্ডের জন্য, হাউজিং থেকে 2.0mm ক্লিয়ারেন্স বজায় রাখা।
প্রতিটি পরীক্ষার পরে, সমস্ত বৈদ্যুতিক এবং মাত্রিক পরামিতি পূরণ করতে হবে মূল স্পেসিফিকেশন। বিস্তারিত পরীক্ষার রিপোর্টের জন্য MEIDI-এর সাথে যোগাযোগ করুন নির্দিষ্ট উত্পাদন ব্যাচ।
HNR‑1404 PA7.5 এর প্যাসিভ ডিজাইন এমন সরঞ্জামগুলির জন্য উপযুক্ত যা ইতিমধ্যে একটি PWM বা বর্গ তরঙ্গ সংকেত তৈরি করে। ব্যাটারি চালিত যন্ত্র কম ড্রাইভ কারেন্ট এবং একটি শান্ত অসিলেটরের অনুপস্থিতি থেকে উপকৃত হন লোড 12V বা 24V ডিসি রেলে চালিত শিল্প প্যানেলগুলি সরাসরি গাড়ি চালাতে পারে বুজারটি তার বিস্তৃত ভোল্টেজ সহনশীলতার মধ্যে। কনজিউমার ইলেকট্রনিক্স যেমন স্মার্ট হোম সেন্সর বা হ্যান্ডহেল্ড পরীক্ষকরাও ছোট পদচিহ্নের প্রশংসা করে এবং থ্রু-হোল মাউন্টিং। নির্দিষ্ট প্রয়োজন হতে পারে যে কোনো অ্যাপ্লিকেশনের জন্য নিরাপত্তা বা নিয়ন্ত্রক সার্টিফিকেশন, আগে MEIDI এর সাথে যাচাই করুন নকশা চূড়ান্ত করা।
এই বুজার কি ধরনের ড্রাইভ সংকেত প্রয়োজন?
এটির জন্য একটি এসি সংকেত প্রয়োজন, সাধারণত একটি বর্গাকার তরঙ্গ বা PWM প্রায় 4000Hz একটি স্থির ডিসি ভোল্টেজ শব্দ তৈরি করবে না এবং ক্ষতি করতে পারে পাইজোইলেকট্রিক উপাদান।
আমি কি মাইক্রোকন্ট্রোলার পিন থেকে সরাসরি এটি চালাতে পারি?
হ্যাঁ, যদি পিনের আউটপুট ভোল্টেজ 1–30Vp‑p রেঞ্জের মধ্যে পড়ে। 3.3V এ অথবা 5V লজিক লেভেলে, সাউন্ড আউটপুট রেট করা 80dB এর নিচে হবে। ক ট্রানজিস্টর বাফার যোগ করা যেতে পারে ড্রাইভ ভোল্টেজ এবং লাউডনেস বাড়ানোর জন্য।
কি সোল্ডারিং পদ্ধতি সুপারিশ করা হয়?
350℃ এ লোহার সেট সহ ম্যানুয়াল সোল্ডারিং হল আদর্শ পদ্ধতি। প্রতিটি জয়েন্ট 2-5 সেকেন্ডের জন্য উত্তপ্ত করা উচিত, এবং তিনটি রিওয়ার্ক চক্র পর্যন্ত গ্রহণযোগ্য হাউজিং সরাসরি সোল্ডার স্পর্শ করা এড়িয়ে চলুন.
সম্পূর্ণ ডেটাশিট, ফ্রিকোয়েন্সি প্রতিক্রিয়া প্লট বা ব্যাচ-নির্দিষ্ট পরীক্ষার জন্য রিপোর্ট, আপনার প্রকল্প প্রয়োজনীয়তা সঙ্গে MEIDI যোগাযোগ করুন. ইঞ্জিনিয়ারিং সমর্থন সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
