12V DC বাসে নেটিভ অপারেশনের জন্য ডিজাইন করা হয়েছে, HNB09A12 2700Hz এ ভোল্টেজ রেগুলেশন বা এক্সটার্নাল ড্রাইভ কম্পোনেন্টের প্রয়োজন ছাড়াই ন্যূনতম 85dB অ্যালার্ট টোন সরবরাহ করে। এর 8-16V অপারেটিং রেঞ্জ স্বয়ংচালিত কোল্ড-ক্র্যাঙ্ক স্যাগ (8V পর্যন্ত) এবং অল্টারনেটর ওভারভোল্টেজ ট্রানজিয়েন্টস (16V পর্যন্ত) বিস্তৃত, এটি যানবাহনের আনুষঙ্গিক সিস্টেম, কৃষি যন্ত্রপাতি, সামুদ্রিক প্যানেল এবং শিল্প নিয়ন্ত্রণ মডিউলগুলির জন্য একটি নির্ভরযোগ্য পছন্দ করে তোলে।
MEIDI-এর জিয়াংসু সুবিধায় তৈরি, এই 9 মিমি ব্যাসের সক্রিয় বুজারটির ওজন মাত্র 0.75 গ্রাম, যা উচ্চ-কম্পন পরিবেশে PCB-তে জড়তা হ্রাস করে। ইন্টিগ্রেটেড অসিলেটর এবং থ্রু-হোল নির্মাণ বাহ্যিক PWM জেনারেশন দূর করে এবং শক্তিশালী যান্ত্রিক অ্যাঙ্করিং প্রদান করে। প্রতিটি উত্পাদন ইউনিট 100% শাব্দ এবং বৈদ্যুতিক যাচাইয়ের মধ্য দিয়ে যায়, নমুনা ডেটা সহ SPL ধারাবাহিকভাবে 87dB এর উপরে এবং 12V এ 27mA এর নীচে বর্তমান ড্র দেখায়।
| প্যারামিটার | মান |
| রেটেড ভোল্টেজ | 12টি ভিডিসি |
| অপারেটিং ভোল্টেজ পরিসীমা | 8 – 16 ভিডিসি |
| সাউন্ড প্রেসার লেভেল | ≥ 85 ডিবি |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz |
| অপারেটিং বর্তমান | ≤ 30 mA |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ |

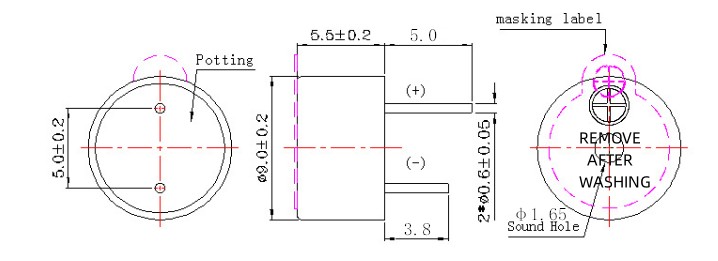

| মাত্রা | 9.0 × 5.5 মিমি (ডায়া × H) |
| ওজন | 0.75 গ্রাম |
| হাউজিং উপাদান | কালো পিবিটি |
| মাউন্ট টাইপ | গর্তের মধ্য দিয়ে |
9mm 5V ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজার হল একটি স্ব-চালিত ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজার যা 12V এবং 24V ইন্ডাস্ট্রিয়াল আর্কিটেকচারের জন্য তৈরি করা হয়েছে। নিম্ন-ভোল্টেজ ভেরিয়েন্টের বিপরীতে যার জন্য স্ট্যান্ডার্ড ইন্ডাস্ট্রিয়াল রেল থেকে বক কনভার্টার বা রেসিস্টর ডিভাইডার প্রয়োজন, এই 12V থ্রু-হোল ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজার সরাসরি স্বয়ংচালিত ব্যাটারি, PLC I/O মডিউল এবং মধ্যবর্তী নিয়ন্ত্রণ ছাড়াই সামুদ্রিক শক্তি বিতরণের সাথে সংযোগ করে।
8V ন্যূনতম অপারেটিং থ্রেশহোল্ড ইঞ্জিন ক্র্যাঙ্কিংয়ের সময় নির্ভরযোগ্য অ্যাক্টিভেশন নিশ্চিত করে, যখন ব্যাটারি ভোল্টেজ সাময়িকভাবে 10V এর নিচে নেমে যেতে পারে। 16V উপরের সীমাটি অল্টারনেটর ওভারভোল্টেজ ইভেন্টগুলিকে মিটমাট করে এবং একটি সাধারণ সিরিজ প্রতিরোধক সহ 24V সিস্টেমের জন্য হেডরুম প্রদান করে। এই ভোল্টেজ স্থিতিস্থাপকতা অনেক ইনস্টলেশনে সক্রিয় ক্ল্যাম্পিং বা TVS ডায়োডের প্রয়োজনীয়তা দূর করে, বিওএমকে সরল করে এবং ব্যর্থতার পয়েন্টগুলি হ্রাস করে।
9.0 মিমি ব্যাস এবং 5.5 মিমি উচ্চতায়, HNB09A12 একটি কমপ্যাক্ট ফুটপ্রিন্ট দখল করে যা লিগ্যাসি 9 মিমি এবং 12 মিমি প্যানেল কাটআউটের সাথে মানানসই। এর 0.75g ভর — 12mm × 7.5mm বিকল্পের তুলনায় প্রায় 56% হালকা — কম্পন এবং শকের সময় সোল্ডার জয়েন্ট স্ট্রেস হ্রাস করে, যা যানবাহন এবং যন্ত্রপাতি অ্যাপ্লিকেশনগুলিতে একটি গুরুত্বপূর্ণ সুবিধা যেখানে PCB ফ্লেক্সচার সাধারণ।
ইন্টিগ্রেটেড অসিলেটর ডিসি অ্যাপ্লিকেশনের উপর একটি নির্দিষ্ট 2700Hz টোন তৈরি করে, মাইক্রোকন্ট্রোলার PWM টাইমারগুলিকে মুক্ত করে এবং বহিরাগত টাইমিং ক্যাপাসিটারগুলিকে নির্মূল করে। কালো PBT হাউজিং 255°C তাপমাত্রায় ওয়েভ সোল্ডারিং সহ্য করে এবং 360°C এ বিকৃতি ছাড়াই ম্যানুয়াল রিওয়ার্ক সহ্য করে, স্বয়ংক্রিয় সমাবেশ এবং ক্ষেত্র মেরামত উভয়কেই সমর্থন করে।
নেটিভ 12V বাস সামঞ্জস্য - ভোল্টেজ রূপান্তর সার্কিটরি ছাড়াই সরাসরি স্বয়ংচালিত, শিল্প এবং সামুদ্রিক 12V ডিসি সিস্টেম থেকে কাজ করে
প্রশস্ত 8-16V বেঁচে থাকার পরিসর - কোল্ড-ক্র্যাঙ্ক ভোল্টেজ স্যাগ, অল্টারনেটর ওভারভোল্টেজ এবং প্যাসিভ ড্রপিং সহ অনিয়ন্ত্রিত 24V সিস্টেম সহ্য করে
স্থির 2700Hz আউটপুট সহ অন্তর্নির্মিত অসিলেটর - কোন MCU PWM পিন বরাদ্দ বা বাহ্যিক সময়ের উপাদানগুলির প্রয়োজন নেই
আল্ট্রা-লাইট 0.75g ভর - কম্পন-প্রবণ যানবাহন এবং যন্ত্রপাতি অ্যাপ্লিকেশনগুলিতে PCB-তে জড়তা লোডিং কম করে
ছিদ্র যান্ত্রিক নোঙ্গরের মাধ্যমে - বোর্ডের মাধ্যমে সীসা ধরে রাখা টেকসই শক এবং তাপ সাইক্লিং সহ্য করে
মেরামত-সহনশীল PBT হাউজিং - মাত্রিক বিকৃতি ছাড়াই 255°C তরঙ্গ সোল্ডারিং এবং 360°C ম্যানুয়াল রিওয়ার্কের জন্য রেট করা হয়েছে
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| রেটেড ভোল্টেজ | 12টি ভিডিসি | 25 ℃ এ |
| অপারেটিং ভোল্টেজ | 8 – 16 ভিডিসি | ক্রমাগত |

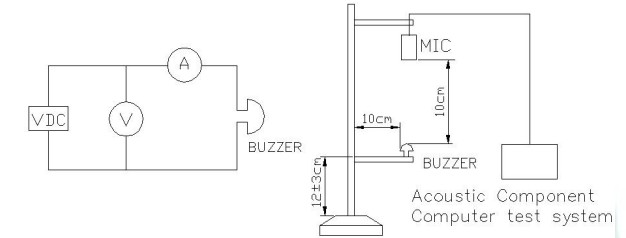

| সাউন্ড আউটপুট | ≥ 85 ডিবি | 12 ভিডিসিতে, 10 সেমি, মুক্ত মাঠ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| অপারেটিং বর্তমান | ≤ 30 mA | 12 ভিডিসিতে |
| কুণ্ডলী প্রতিরোধ | ~400 Ω (সাধারণ) | 25 ℃, ডিসি এ |
| উঠার সময় | < 50 মি.সে | থেকে 90% SPL |
| প্রয়োজনীয়তা | HNB09A12 সুবিধা |
| 12V/24V বাস থেকে ভোল্টেজ নিয়ন্ত্রক বাদ দিন | নেটিভ 12V অপারেশন; 8-16 V রেঞ্জ ব্যাটারি ডিসচার্জ এবং অল্টারনেটর ওভারভোল্টেজকে বিস্তৃত করে |
| উচ্চ-ভলিউম মোটরগাড়িতে BOM খরচ কমিয়ে দিন | কোন বক আইসি, ইন্ডাক্টর, বা ক্যাপাসিটরের প্রয়োজন নেই; সরাসরি ওয়্যার-টু-বাস সংযোগ |
| কোল্ড-ক্র্যাঙ্ক ভোল্টেজ স্যাগ থেকে বেঁচে থাকুন | ব্যাটারি 10V এর নিচে নেমে গেলে ইঞ্জিন স্টার্টের সময় ন্যূনতম 8 V অ্যাক্টিভেশন নিশ্চিত করে |
| ফিট লিগ্যাসি 9 মিমি/12 মিমি বুজার কাটআউট | 9.0 মিমি ব্যাস বিদ্যমান প্যানেল ডিজাইনের সাথে যান্ত্রিক সামঞ্জস্য বজায় রাখে |
| কম্পন পরিবেশে PCB ভর ছোট করুন | 0.75 গ্রাম — 12 মিমি × 7.5 মিমি বিকল্পের চেয়ে প্রায় 56% হালকা |
এই মডেলটি MEIDI-এর সক্রিয় বুজার পরিবারের মধ্যে একটি স্বতন্ত্র ভোল্টেজ স্তর দখল করে। যেখানে 3V এবং 5V ভেরিয়েন্টগুলি যুক্তি-স্তরের এবং ব্যাটারি-চালিত অ্যাপ্লিকেশনগুলিকে পরিবেশন করে, সেখানে HNB09A12 সরাসরি 12V ভারী-সরঞ্জাম এবং স্বয়ংচালিত শক্তি আর্কিটেকচারে সেতু করে। সিস্টেম ডিজাইনাররা কম্পোনেন্ট সংখ্যা হ্রাস, কম সমাবেশ খরচ, এবং সক্রিয় নিয়ন্ত্রণ পর্যায়গুলি বাদ দিয়ে উন্নত নির্ভরযোগ্যতা থেকে উপকৃত হন।
24V বাস ইনস্টলেশনের জন্য, একটি একক সিরিজ প্রতিরোধক (470Ω থেকে 680Ω, সহনশীলতার উপর নির্ভর করে) সহজ কারেন্ট লিমিটিং প্রদান করে, জটিল সার্কিট্রি যোগ না করেই বুজারের ≤30mA স্পেসিফিকেশন সংরক্ষণ করে।
স্বয়ংচালিত 12V আনুষঙ্গিক সিস্টেম - সিটবেল্ট সতর্কতা, দরজা-জায়ার সতর্কতা, বিপরীত প্রক্সিমিটি টোন এবং যাত্রীবাহী যান এবং বাণিজ্যিক ফ্লিটগুলিতে কী-ইন-ইগনিশন চাইমস
কৃষি ও নির্মাণ যন্ত্রপাতি - অপারেটর উপস্থিতি অ্যালার্ম, হাইড্রোলিক ফল্ট নির্দেশক, এবং ট্রাক্টর, খননকারী এবং ফসল কাটার ক্ষেত্রে অবস্থান সতর্কতা প্রয়োগ করে
সামুদ্রিক এবং আরভি বৈদ্যুতিক প্যানেল - 12V ডিসি বোট এবং ক্যারাভান সিস্টেমে বিলজ পাম্প অ্যালার্ম, শোর পাওয়ার সংযোগ বিচ্ছিন্ন করার সতর্কতা এবং ব্যাটারি স্তরের সতর্কতা
12V ইন্ডাস্ট্রিয়াল কন্ট্রোল মডিউল - লো-ভোল্টেজ সেন্সর ইন্টারফেস সতর্কতা, 12V ডিসি অ্যাকচুয়েটর স্ট্যাটাস টোন এবং 12V ব্যাটারি বা নিয়ন্ত্রিত সরবরাহ থেকে পরিচালিত কমপ্যাক্ট অটোমেশন সাব-সিস্টেম
ছোট-ফর্ম-ফ্যাক্টর 12V UPS সিস্টেম - কমপ্যাক্ট ব্যাটারি ব্যাকআপ ইউনিট, বহনযোগ্য পাওয়ার স্টেশন এবং 12V DC নিরবচ্ছিন্ন বিদ্যুৎ সরবরাহ যেখানে স্থান এবং ওজন সীমাবদ্ধ থাকে
সৌর চার্জ কন্ট্রোলার এবং ইনভার্টার - অ্যারে ফল্ট টোন, ব্যাটারি সংযোগ বিচ্ছিন্ন সতর্কতা এবং অফ-গ্রিড ইনস্টলেশনে লোডশেডিং বিজ্ঞপ্তি
MEIDI 9mm 5V ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজার তৈরি করে যার মাধ্যমে ডেডিকেটেড থ্রু-হোল অ্যাসেম্বলি লাইনের মাধ্যমে প্রতিটি পর্যায়ে ইন-প্রসেস পরিদর্শন করা হয় - কয়েল উইন্ডিং, ম্যাগনেট অ্যাসেম্বলি, অসিলেটর টিউনিং এবং এনক্যাপসুলেশন। আমাদের জিয়াংসু ম্যানুফ্যাকচারিং বেস ISO 9001 প্রোটোকল অনুসরণ করে, প্রতিটি ইউনিটে বৈদ্যুতিক পরামিতি এবং অ্যাকোস্টিক আউটপুট যাচাই করে স্বয়ংক্রিয় পরীক্ষার সরঞ্জাম সহ।
ব্যাচ-স্তরের যোগ্যতার মধ্যে রয়েছে:
উচ্চ-তাপমাত্রা সঞ্চয়স্থান - +80 ± 2 ℃ এ 48 ঘন্টা; 2‑ঘন্টা পরিবেষ্টিত স্থিতিশীলতার পরে সম্পূর্ণ প্যারামিটার পুনরুদ্ধার
নিম্ন-তাপমাত্রা সঞ্চয়স্থান - -30 ± 2 ℃ এ 48 ঘন্টা; ন্যূনতম 8 V এ যাচাইকৃত কোল্ড-স্টার্ট অ্যাক্টিভেশন
থার্মাল শক সাইক্লিং - -30 ℃ এবং +80 ℃ মধ্যে 5 সাইকেল প্রতি চরম প্রতি 30‑মিনিট dwell সহ
যান্ত্রিক চাপের বৈধতা - সাইনোসয়েডাল কম্পন (10-55 Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, 0.5 ঘন্টা ক্রমবর্ধমান) এবং 10 মিমি শক্ত কাঠের উপর 75 সেমি ফ্রি-ফল ড্রপ (3 প্রভাব)
আর্দ্রতা প্রতিরোধ - 50 ± 5 ℃ / 90-95% RH এ 48 ঘন্টা তারপর 2‑ঘন্টা পুনরুদ্ধার এবং বৈদ্যুতিক বৈশিষ্ট্য
সোল্ডার তাপ প্রতিরোধের – 2.0 মিমি বডি-টু-সোল্ডার ক্লিয়ারেন্স সহ 10 ± 0.5 সেকেন্ডের জন্য 250 ± 5 ℃

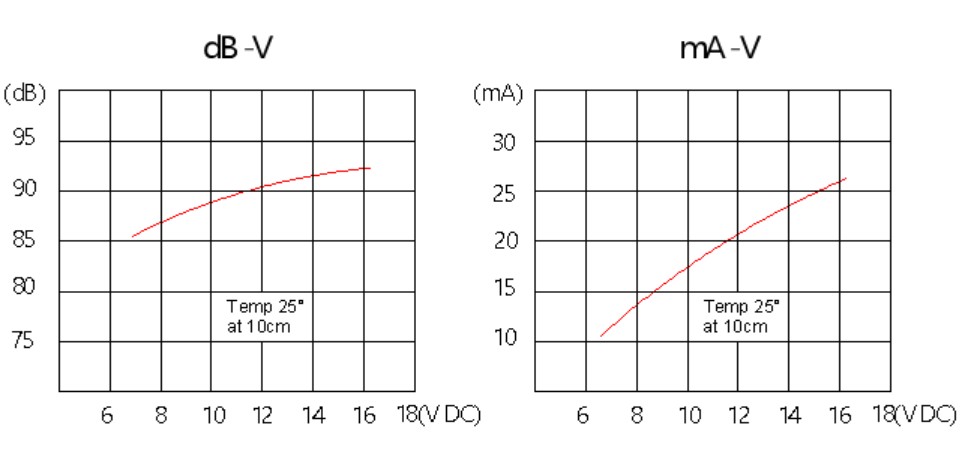

নমুনা ব্যাচ ডেটা (n=10) সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে: সাউন্ড প্রেসার 87.3–89.7dB, বর্তমান 24.9–26.5mA, ফ্রিকোয়েন্সি 2677–2723Hz – সমস্ত প্যারামিটারগুলি স্পেসিফিকেশন উইন্ডোগুলির মধ্যে শক্তভাবে ক্লাস্টার করা হয়েছে৷ শংসাপত্রের মধ্যে রয়েছে আবাসন সামগ্রীর জন্য RoHS, REACH এবং UL94 V‑0।
প্রশ্ন 1: HNB09A12 কি 24V ইন্ডাস্ট্রিয়াল বাস থেকে অতিরিক্ত উপাদান ছাড়াই চলতে পারে?
হ্যাঁ, একটি সিরিজ ড্রপিং প্রতিরোধক সহ। 24V নামমাত্র, একটি 470Ω 1W প্রতিরোধক বর্তমানকে প্রায় 25mA-এ সীমাবদ্ধ করে — ≤30mA স্পেসিফিকেশনের মধ্যে। অনিয়ন্ত্রিত 24V সিস্টেমের জন্য (20-28V পরিসর), একটি 680Ω প্রতিরোধক মার্জিন প্রদান করে। বিকল্পভাবে, একটি সাধারণ জেনার ডায়োড ক্ল্যাম্প বা লো-ড্রপ রেগুলেটর একটানা-টোন অ্যাপ্লিকেশানের জন্য ব্যবহার করা যেতে পারে যেখানে প্রতিরোধক শক্তি অপচয় অবাঞ্ছিত। 16V পরম সর্বোচ্চ বর্তমান সীমাবদ্ধতা ছাড়া অতিক্রম করা উচিত নয়.
প্রশ্ন 2: ইঞ্জিন-বে বা মেশিনারি-ক্যাব পরিবেশে 2700 Hz ফ্রিকোয়েন্সি কীভাবে কাজ করে?
2.7kHz রেজোন্যান্ট ফ্রিকোয়েন্সি ডিজেল ইঞ্জিনের প্রভাবশালী নয়েজ স্পেকট্রামের নিচে বসে (সাধারণত 3–8kHz মৌলিক এবং হারমোনিক্স) এবং হাইড্রোলিক পাম্প (4kHz এর উপরে ব্রডব্যান্ড)। এই বর্ণালী পজিশনিং কৃষি, নির্মাণ, এবং সামুদ্রিক ইঞ্জিন বগিতে সংকেত-থেকে-শব্দ অনুপাত উন্নত করে যেখানে উচ্চ-ফ্রিকোয়েন্সি বাজারগুলিকে মুখোশ করা যেতে পারে। 2700Hz টোনটি গাড়ির কেবিনের স্বল্প দূরত্বে 4kHz বিকল্পের তুলনায় কম বায়ুমণ্ডলীয় ক্ষয় দিয়েও প্রচার করে।
প্রশ্ন 3: উচ্চ-তাপমাত্রা পরিবেশের জন্য প্রস্তাবিত অপারেটিং অনুশীলন কী?
HNB09A12 -20°C থেকে +70°C পর্যন্ত ক্রমাগত অপারেশনের জন্য রেট করা হয়েছে। তাপমাত্রা +70 ডিগ্রি সেলসিয়াসের উপরের সীমার কাছাকাছি, কয়েল প্রতিরোধী ক্ষতি অতিরিক্ত তাপ তৈরি করে যা পরিবেষ্টিত তাপীয় চাপকে যৌগিক করে। টেকসই উচ্চ-তাপমাত্রা স্থাপনের জন্য, MEIDI 8-16V রেঞ্জের নীচের প্রান্তে কাজ করার পরামর্শ দেয় কয়েল অপসারণ কমাতে, বা জমা হওয়া তাপীয় লোড কমাতে একটানা টোন না করে একটি শুল্ক-চক্রযুক্ত সতর্কতা প্যাটার্ন প্রয়োগ করে৷ নির্দিষ্ট উচ্চ-তাপমাত্রার নির্ভরযোগ্যতা ডেটার জন্য, ফ্যাক্টরি অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
Q4: HNB09A12 পিনটি কি অন্যান্য নির্মাতাদের থেকে লিগ্যাসি 9mm এবং 12mm থ্রু-হোল বাজারের সাথে সামঞ্জস্যপূর্ণ?
9.0 মিমি বডি ব্যাস স্ট্যান্ডার্ড 9 মিমি ফ্রন্ট-প্যানেল কাটআউট এবং ন্যূনতম ব্যবধান সহ সর্বাধিক 12 মিমি কাটআউটের সাথে ফিট করে। পিনের ব্যবধান এবং ব্যাস শিল্প-মান থ্রু-হোল বুজার কনভেনশনের সাথে সঙ্গতিপূর্ণ, অনেক উত্তরাধিকার ডিজাইনে ড্রপ-ইন প্রতিস্থাপন সক্ষম করে। ক্রস-রেফারেন্স যাচাইকরণের জন্য, MEIDI অনুরোধের ভিত্তিতে পিনআউট অঙ্কন এবং মাত্রিক তুলনা শীট প্রদান করে। অ-মানক PCB লেআউটের জন্য কাস্টম সীসা গঠন (সরাসরি, কিঙ্কড বা অফসেট) উপলব্ধ।
প্রশ্ন 5: কমপ্যাক্ট 9 মিমি ফর্ম ফ্যাক্টর কীভাবে কম্পন এবং শক বেঁচে থাকার ক্ষমতাকে প্রভাবিত করে?
0.75g ভর এবং 9 মিমি ব্যাস হ্রাস করা 12 মিমি বিকল্পের তুলনায় যান্ত্রিক শক এবং কম্পনের অধীনে সোল্ডার জয়েন্টগুলিতে কম জড়তা লোড করতে অবদান রাখে। ছোট ডায়াফ্রাম এলাকা এবং নিম্ন মুভিং ভর মাইক্রোফোনিক প্রভাবকেও কমিয়ে দেয় - অবাঞ্ছিত যান্ত্রিক কম্পন মিলন শাব্দ আউটপুটে - কম্পন-প্রবণ পরিবেশে টোনাল স্বচ্ছতা বজায় রাখতে সহায়তা করে। অ্যাপ্লিকেশনের জন্য যেখানে কম্পন আদর্শ শিল্প মাত্রা ছাড়িয়ে যায়, MEIDI মাউন্টিং ওরিয়েন্টেশন মূল্যায়ন করার এবং বুজার হাউজিং থেকে PCB ফ্লেক্সারকে ডিকপল করার জন্য যান্ত্রিক বিচ্ছিন্নতা গ্রোমেট বিবেচনা করার পরামর্শ দেয়।
প্রযুক্তিগত ডেটাশিটগুলির জন্য, 12V/24V ড্রাইভার সার্কিট অ্যাপ্লিকেশন নোট, ক্রস-রেফারেন্স যাচাইকরণ, বা স্বয়ংচালিত এবং শিল্প প্রোগ্রামগুলির জন্য ভলিউম মূল্যের জন্য, MEIDI ইঞ্জিনিয়ারিং সহায়তার সাথে যোগাযোগ করুন৷
MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাধারণত ড্রাইভার সার্কিট স্কিম্যাটিকস, ভোল্টেজ-ড্রপ প্রতিরোধক গণনা, এবং স্বয়ংচালিত সম্মতি ডকুমেন্টেশন সহ এক ব্যবসায়িক দিনের মধ্যে প্রযুক্তিগত অনুসন্ধানের উত্তর দেয়।
