তিনটি ভোল্টেজ ভেরিয়েন্ট — 3V (1.5–4.5V), 5V (3–7V), এবং 12V (8–16V) — 2700 ± 300 Hz-এর একই রেজোন্যান্ট ফ্রিকোয়েন্সি স্পেসিফিকেশন শেয়ার করছে
ইন্টিগ্রেটেড অসিলেটর সার্কিট — ডিসি অ্যাপ্লিকেশন বাহ্যিক PWM বা সিগন্যাল কন্ডিশনার ছাড়াই ফিক্সড-টোন আউটপুট তৈরি করে
≥85 dB সাউন্ড প্রেসার 10 সেমি — স্ব স্ব রেটেড ভোল্টেজের তিনটি ভেরিয়েন্ট জুড়ে ন্যূনতম নির্দিষ্ট
0.71 গ্রাম লাইটওয়েট বডি (প্রতি স্পেসিফিকেশন)
কালো পিবিটি হাউজিং; অপারেটিং তাপমাত্রা -20 °C থেকে +70 °C, স্টোরেজ তাপমাত্রা -30 °C থেকে +80 °C
4.2 মিমি উচ্চতা প্রোফাইল (প্রতি স্পেসিফিকেশন)
| প্যারামিটার | HNT-9042-03 | HNT-9042-05 | HNT-9042-12 |
| রেটেড ভোল্টেজ | 3 ভি ডিসি | 5 V DC | 12 V DC |
| অপারেটিং ভোল্টেজ | 1.5 – 4.5 V DC | 3 - 7 V DC | 8 – 16 V DC |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | ≥ 85 ডিবি | ≥ 85 ডিবি |
| অপারেটিং বর্তমান | ≤ 30 mA | ≤ 30 mA | ≤ 30 mA |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | 2700 ± 300 Hz | 2700 ± 300 Hz |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C | -20 °C ~ +70 °C | -20 °C ~ +70 °C |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C | -30 °C ~ +80 °C | -30 °C ~ +80 °C |
| মাত্রা (Dia × H) | 9.0 × 4.2 মিমি | 9.0 × 4.2 মিমি | 9.0 × 4.2 মিমি |
| ওজন | 0.71 গ্রাম | 0.71 গ্রাম | 0.71 গ্রাম |
| হাউজিং উপাদান | কালো পিবিটি | কালো পিবিটি | কালো পিবিটি |

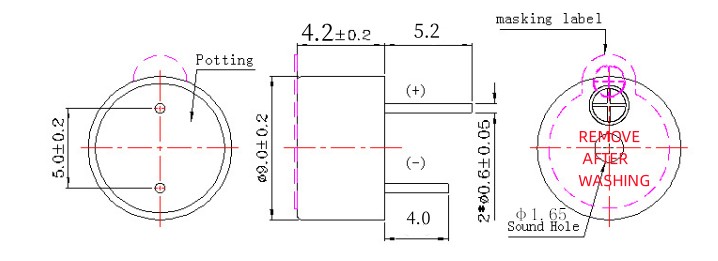

কমপ্যাক্ট 9.0 × 4.2 মিমি পায়ের ছাপ — থ্রু-হোল মাউন্ট করার জন্য নির্দিষ্ট মাত্রা
ইন্টিগ্রেটেড অসিলেটর বাহ্যিক ড্রাইভ দূর করে — ডিসি ভোল্টেজ অ্যাপ্লিকেশন বাহ্যিক PWM বা সংকেত জেনারেটর ছাড়াই স্থির 2700 ± 300 Hz টোন তৈরি করে
তিনটি ভোল্টেজ স্তর — 3V, 5V, এবং 12V ভেরিয়েন্ট উপলব্ধ সিস্টেম ভোল্টেজ রেলের উপর ভিত্তি করে নির্বাচন সক্ষম করে
0.71 গ্রাম ওজন — স্পেসিফিকেশন প্রতি
পোলারাইজড থ্রু-হোল মাউন্টিং — পিন পোলারিটি মার্কিং সঠিক অভিযোজন নির্দেশ করে
শিল্প সমাবেশের জন্য কালো PBT হাউজিং - 255 ± 15 ° C এ ওয়েভ সোল্ডারিং এবং স্পেসিফিকেশন প্রতি 360 ± 10 ° C এ ম্যানুয়াল সোল্ডারিংয়ের সাথে সামঞ্জস্যপূর্ণ
≤ 30 এমএ কারেন্ট ড্র রেটেড ভোল্টেজে — নির্দিষ্ট সর্বোচ্চ অপারেটিং কারেন্ট
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক থ্রু-হোল সক্রিয় বুজার | — |
| রেটেড ভোল্টেজ | 3 ভি ডিসি | নামমাত্র অপারেটিং পয়েন্ট |
| অপারেটিং ভোল্টেজ | 1.5 – 4.5 V DC | ক্রমাগত পরিসীমা |

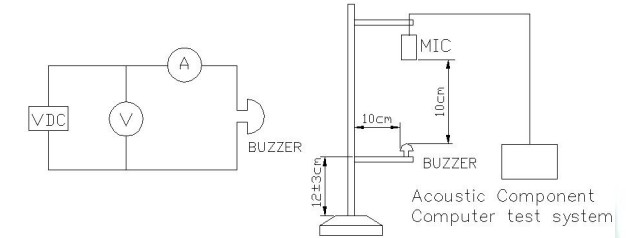

| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 3V এ, মুক্ত ক্ষেত্র |
| অপারেটিং বর্তমান | ≤ 30 mA | 3V এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C | অপারেটিং |
| মাত্রা (Dia × H) | 9.0 × 4.2 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| সোল্ডারিং (রিফ্লো) | 245 ± 15 °C, 3 সেকেন্ড | 180 °সে প্রিহিট 40-70 সেকেন্ড; সর্বোচ্চ 3 পাস |
| সোল্ডারিং (তরঙ্গ) ★ | 255 ± 15 °C, 4–6 সেকেন্ড | 2-3 পাস সুপারিশ করা হয় |
| সোল্ডারিং (ম্যানুয়াল) ★ | 360 ± 10 °C, 2–5 সেকেন্ড | 2-3 পাস সুপারিশ করা হয় |
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক থ্রু-হোল সক্রিয় বুজার | — |
| রেটেড ভোল্টেজ | 5 V DC | নামমাত্র অপারেটিং পয়েন্ট |
| অপারেটিং ভোল্টেজ | 3 - 7 V DC | ক্রমাগত পরিসীমা |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 5V এ, মুক্ত ক্ষেত্র |
| অপারেটিং বর্তমান | ≤ 30 mA | 5V এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C | অপারেটিং |
| মাত্রা (Dia × H) | 9.0 × 4.2 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| সোল্ডারিং (রিফ্লো) | 245 ± 15 °C, 3 সেকেন্ড | 180 °সে প্রিহিট 40-70 সেকেন্ড; সর্বোচ্চ 3 পাস |
| সোল্ডারিং (তরঙ্গ) ★ | 255 ± 15 °C, 4–6 সেকেন্ড | 2-3 পাস সুপারিশ করা হয় |
| সোল্ডারিং (ম্যানুয়াল) ★ | 360 ± 10 °C, 2–5 সেকেন্ড | 2-3 পাস সুপারিশ করা হয় |
| প্যারামিটার | মান | পরীক্ষার শর্ত |
| পণ্যের ধরন | ইলেক্ট্রোম্যাগনেটিক থ্রু-হোল সক্রিয় বুজার | — |
| রেটেড ভোল্টেজ | 12 V DC | নামমাত্র অপারেটিং পয়েন্ট |
| অপারেটিং ভোল্টেজ | 8 – 16 V DC | ক্রমাগত পরিসীমা |
| 10 সেমি এ সাউন্ড আউটপুট | ≥ 85 ডিবি | 12V এ, মুক্ত ক্ষেত্র |
| অপারেটিং বর্তমান | ≤ 30 mA | 12V এ |
| অনুরণিত ফ্রিকোয়েন্সি | 2700 ± 300 Hz | রেটেড ভোল্টেজে |
| অপারেটিং তাপমাত্রা | -20 °C ~ +70 °C | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 °C ~ +80 °C | অপারেটিং |
| মাত্রা (Dia × H) | 9.0 × 4.2 মিমি | পিন ব্যতীত বডি |
| ওজন | 0.71 গ্রাম | সাধারণ |
| হাউজিং উপাদান | কালো পিবিটি | — |
| সোল্ডারিং (রিফ্লো) | 245 ± 15 °C, 3 সেকেন্ড | 180 °সে প্রিহিট 40-70 সেকেন্ড; সর্বোচ্চ 3 পাস |
| সোল্ডারিং (তরঙ্গ) ★ | 255 ± 15 °C, 4–6 সেকেন্ড | 2-3 পাস সুপারিশ করা হয় |
| সোল্ডারিং (ম্যানুয়াল) ★ | 360 ± 10 °C, 2–5 সেকেন্ড | 2-3 পাস সুপারিশ করা হয় |
দ্রষ্টব্য: নিম্নলিখিত ডেটা MEIDI পণ্যের স্পেসিফিকেশনের সাথে সংযুক্ত পরীক্ষার রিপোর্ট থেকে বের করা হয়েছে। এই মানগুলি নমুনাযুক্ত উত্পাদন ব্যাচগুলি থেকে সাধারণ বিতরণকে চিত্রিত করে এবং নির্দিষ্টকরণের গ্যারান্টিযুক্ত নয়।
| বৈকল্পিক | SPL রেঞ্জ (dB) | বর্তমান পরিসর (mA) | ফ্রিকোয়েন্সি রেঞ্জ (Hz) | দিয়া (মিমি) | H (মিমি) |
| HNT-9042-03 | ৮৬.৫ – ৮৯.৫ | 22.8 - 26.5 | 2690 - 2730 | 9.07 - 9.15 | 4.20 - 4.22 |
| HNT-9042-05 | ৮৬.৫ – ৮৯.৫ | 24.5 - 26.1 | 2677 - 2723 | 9.0 - 9.1 | 4.20 - 4.22 |
| HNT-9042-12 | 87.3 - 89.9 | 24.9 - 26.5 | 2677 - 2723 | 9.11 - 9.12 | 4.25 - 4.21* |
দ্রষ্টব্য: HNT-9042-12 নমুনা ডেটা লাইন 2 দেখায় H মাত্রা 42.1 মিমি, যা মূল পরীক্ষার রিপোর্টে একটি টাইপোগ্রাফিক ত্রুটি; নির্দিষ্ট মাত্রা হল 4.2 ± 0.2 মিমি।
গ্যারান্টিযুক্ত স্পেসিফিকেশন উপরের টেকনিক্যাল স্পেসিফিকেশন টেবিলে তালিকাভুক্ত করা হয়েছে। প্রকৃত ব্যাচ পরীক্ষার ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।
হ্যান্ডহেল্ড পরীক্ষা এবং পরিমাপ যন্ত্র — মাল্টিমিটার, অসিলোস্কোপ এবং ফিল্ড ক্যালিব্রেটরে শ্রবণযোগ্য সমাপ্তি এবং থ্রেশহোল্ড সতর্কতা
পোর্টেবল মেডিকেল ডিভাইস - ব্যাটারি-চালিত গ্লুকোজ মনিটর, পালস অক্সিমিটার এবং নেবুলাইজার যার জন্য লো-প্রোফাইল অ্যাকোস্টিক সতর্কতা প্রয়োজন
কনজিউমার ইলেক্ট্রনিক্স এবং ছোট যন্ত্রপাতি — মাইক্রোওয়েভ টাইমার, কফি মেকার কমপ্লিশন চাইমস এবং এয়ার পিউরিফায়ার ফিল্টার রিপ্লেসমেন্ট অ্যালার্ট
ব্যাটারি-ব্যাকড সিকিউরিটি সেন্সর — দরজা/জানালার কন্টাক্ট সেন্সর, মোশন ডিটেক্টর এবং স্মোক অ্যালার্ম টেস্ট সিগন্যাল
টেলিযোগাযোগ যন্ত্রপাতি — র্যাক-মাউন্ট করা ইউপিএস ফল্ট অ্যালার্ট, নেটওয়ার্ক সুইচ স্ট্যাটাস টোন এবং পিবিএক্স সিস্টেম শ্রবণযোগ্য প্রতিক্রিয়া
শিক্ষামূলক এবং শখের ইলেকট্রনিক্স — Arduino এবং Raspberry Pi প্রকল্পের অডিও প্রতিক্রিয়া
| নকশা বিবেচনা | HNT-9042 সিরিজ বৈশিষ্ট্য |
| কমপ্যাক্ট পদচিহ্ন | 9.0 × 4.2 মিমি নির্দিষ্ট মাত্রা |
| একাধিক সিস্টেম ভোল্টেজ | তিনটি রূপ (3V/5V/12V) একই অনুরণিত ফ্রিকোয়েন্সি স্পেসিফিকেশন 2700 ± 300 Hz ভাগ করে |
| সরলীকৃত ড্রাইভ সার্কিটরি | ইন্টিগ্রেটেড অসিলেটর বাহ্যিক PWM জেনারেটর বা মাইক্রোকন্ট্রোলার টাইমারকে সরিয়ে দেয় |
| মাধ্যমে-গর্ত মাউন্ট | লিড-থ্রু PCB মাউন্টিং যান্ত্রিক ধারণ প্রদান করে |
| মিশ্র-প্রযুক্তি সমাবেশ | PBT হাউজিং স্পেসিফিকেশন প্রতি ওয়েভ সোল্ডারিং এবং ম্যানুয়াল রিওয়ার্কের সাথে সামঞ্জস্যপূর্ণ |
আপনার লক্ষ্য ঘেরে শব্দ চাপ, বর্তমান খরচ, এবং উচ্চতা ক্লিয়ারেন্স মূল্যায়ন করার জন্য একটি নমুনার অনুরোধ করুন।
MEIDI 9042 ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজার স্পেসিফিকেশন নিম্নলিখিত নির্ভরযোগ্যতা পরীক্ষাগুলিকে সংজ্ঞায়িত করে:
উচ্চ-তাপমাত্রার সঞ্চয়স্থান — +80 ± 2 ডিগ্রি সেলসিয়াসে 48 ঘন্টা, পরীক্ষার আগে 2 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন
নিম্ন-তাপমাত্রার সঞ্চয়স্থান — -30 ± 2 ডিগ্রি সেলসিয়াসে 48 ঘন্টা, পরীক্ষার আগে 2 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন
তাপমাত্রা সাইক্লিং — 5 চক্র: -30 °সে এক্সপোজার 30 মিনিট, +80 °সে এক্সপোজার 30 মিনিট; পরীক্ষার আগে 2 ঘন্টা ঘরের তাপমাত্রায় পুনরুদ্ধার করুন
ড্রপ টেস্ট — অনুভূমিক অবস্থান, বিনামূল্যে 75 সেমি থেকে 10 মিমি শক্ত কাঠের বোর্ড, 3 ড্রপ; চেহারা পরীক্ষা করুন এবং বৈদ্যুতিক কর্মক্ষমতা পরিমাপ করুন
কম্পন পরীক্ষা — 10-55 Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, মোট 0.5 ঘন্টা; 10 থেকে 55 Hz পর্যন্ত সুইপ করার সময় এবং 1.0 মিমি এর একক প্রশস্ততার অধীনে 1 মিনিট
আর্দ্রতা পরীক্ষা - 50 ± 5 °C / 90-95% RH এ 48 ঘন্টা, পরীক্ষার আগে 2 ঘন্টার জন্য ঘরের তাপমাত্রায় পুনরুদ্ধার করুন
সোল্ডার তাপ প্রতিরোধ ক্ষমতা — গলিত সোল্ডারে সীসা নিমজ্জিত করুন 250 ± 5 °C তাপমাত্রায় 10 ± 0.5 সেকেন্ডের জন্য, সোল্ডার থেকে বডি 2.0 মিমি
দ্রষ্টব্য: 2023-11-07 তারিখের MEIDI HNT-9042 সিরিজের পণ্যের স্পেসিফিকেশনে সমস্ত পরীক্ষার শর্তাবলী উল্লেখ করা হয়েছে। প্রোডাকশন টেস্ট প্রোটোকলের বিবরণ এবং প্রকৃত ব্যাচ টেস্ট ডেটার জন্য MEIDI-এর সাথে যোগাযোগ করুন।
1. আমি কিভাবে HNT-9042-03, HNT-9042-05, এবং HNT-9042-12 এর মধ্যে নির্বাচন করব?
নির্বাচন আপনার উপলব্ধ ডিসি সরবরাহ ভোল্টেজ উপর নির্ভর করে. HNT-9042-03 (1.5–4.5V) 3.3V লজিক সিস্টেম এবং লো-ভোল্টেজ মাইক্রোকন্ট্রোলার প্রকল্পের জন্য উপযুক্ত। HNT-9042-05 (3–7V) 5V ইন্ডাস্ট্রিয়াল লজিক এবং স্ট্যান্ডার্ড অ্যাপ্লায়েন্স কন্ট্রোল ভোল্টেজের সাথে মেলে। HNT-9042-12 (8–16V) 12V ইন্ডাস্ট্রিয়াল কন্ট্রোল বাস এবং সিকিউরিটি সিস্টেম পাওয়ার সাপ্লাই এর জন্য ডিজাইন করা হয়েছে। তিনটি রূপই 2700 ± 300 Hz এর একই অনুরণিত ফ্রিকোয়েন্সি স্পেসিফিকেশন এবং একই ন্যূনতম শব্দ চাপ স্পেসিফিকেশন ভাগ করে।
2. আমি কি 3.3V মাইক্রোকন্ট্রোলার GPIO পিনের সাথে HNT-9042-03 ব্যবহার করতে পারি?
HNT-9042-03 অপারেটিং ভোল্টেজের পরিসর হল 1.5–4.5V DC, যার মধ্যে 3.3V রয়েছে৷ যাইহোক, 3V-এ ≤30 mA অপারেটিং কারেন্টকে অবশ্যই মাইক্রোকন্ট্রোলার পিন কারেন্ট সোর্সিং ক্ষমতার বিরুদ্ধে যাচাই করতে হবে। যাচাই করুন যে ড্রাইভিং উৎস অপারেটিং ভোল্টেজে ≤30 mA প্রদান করতে পারে। প্রয়োজনে ড্রাইভ সার্কিট সুপারিশের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
3. HNT-9042 সাউন্ড হোলের উপরে ন্যূনতম ঘেরের উচ্চতা কত?
শব্দ চাপের অবনতি এড়াতে শব্দ গর্তের উপরে পর্যাপ্ত ক্লিয়ারেন্স নিশ্চিত করুন। MEIDI পণ্যের স্পেসিফিকেশনে সতর্কতাগুলি পড়ুন।
4. HNT-9042 সিরিজ কি ক্রমাগত অপারেশনের জন্য উপযুক্ত?
অপারেটিং তাপমাত্রা পরিসীমা হল -20 °C থেকে +70 °C প্রতি স্পেসিফিকেশন। ক্রমাগত অপারেশন অনুসন্ধানের জন্য, MEIDI-এর সাথে যোগাযোগ করুন।
5. HNT-9042 সিরিজ কি একটি বিদ্যমান ডিজাইনে একটি প্যাসিভ বুজার প্রতিস্থাপন করতে পারে?
HNT-9042 হল ইন্টিগ্রেটেড অসিলেটর সহ একটি সক্রিয় বুজার, যখন প্যাসিভ বাজারের জন্য একটি বাহ্যিক এসি ড্রাইভ সংকেত প্রয়োজন। একটি HNT-9042 সক্রিয় বুজার দিয়ে একটি প্যাসিভ বুজার প্রতিস্থাপনের জন্য সার্কিট পরিবর্তন প্রয়োজন: বাহ্যিক ড্রাইভ সার্কিটটি সরান এবং উপযুক্ত DC ভোল্টেজ রেলের সাথে সরাসরি HNT-9042 সংযোগ করুন৷ থ্রু-হোল পিন কনফিগারেশন প্যাসিভ বুজার ফুটপ্রিন্ট থেকে আলাদা হতে পারে; আসল PCB লেআউটের বিপরীতে পিনের ব্যাস, পিচ এবং পোলারিটি যাচাই করুন। প্রতিস্থাপনের সম্ভাব্যতা মূল্যায়নের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
1. নির্দিষ্ট অপারেটিং ভোল্টেজ পরিসীমার বাইরে ভোল্টেজ প্রয়োগ করবেন না।
2. এই পণ্যটি খোলা নকশার এবং জলরোধী বা আঠালো-লিকেজ প্রয়োজনীয়তা পূরণ করে না।
3. ক্ষয়কারী গ্যাস সহ পরিবেশে দীর্ঘায়িত ব্যবহার বুজার উপাদানগুলিকে ক্ষয় করতে পারে এবং সঠিক অপারেশন প্রতিরোধ করতে পারে।
4. বাজারের শব্দ চাপ কর্মক্ষমতা প্রয়োগ করা ভোল্টেজ বা কারেন্টের সাথে পরিবর্তিত হবে; অপারেটিং ভোল্টেজ বা বর্তমান স্পেসিফিকেশন প্রয়োজনীয়তা পূরণ করে তা নিশ্চিত করুন।
5. সাউন্ড হোলের সামনে বাফেল রাখা বা ঢেকে রাখা এড়িয়ে চলুন, কারণ এটি অস্থির অপারেশনের দিকে নিয়ে যেতে পারে।
6. পিন টার্মিনালের আর্দ্রতা, মরিচা এবং অক্সিডেশন এড়াতে বুজারটি সঠিক প্যাকেজিংয়ে সংরক্ষণ করা উচিত।
লিগ্যাসি থ্রু-হোল বাজার, সিরিজ ডেটাশিট, ভোল্টেজ ভেরিয়েন্টের নমুনা মূল্যায়ন বা কাস্টম লিড কনফিগারেশনের বিরুদ্ধে ক্রস-রেফারেন্স যাচাইয়ের জন্য, MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের সাথে যোগাযোগ করুন।
