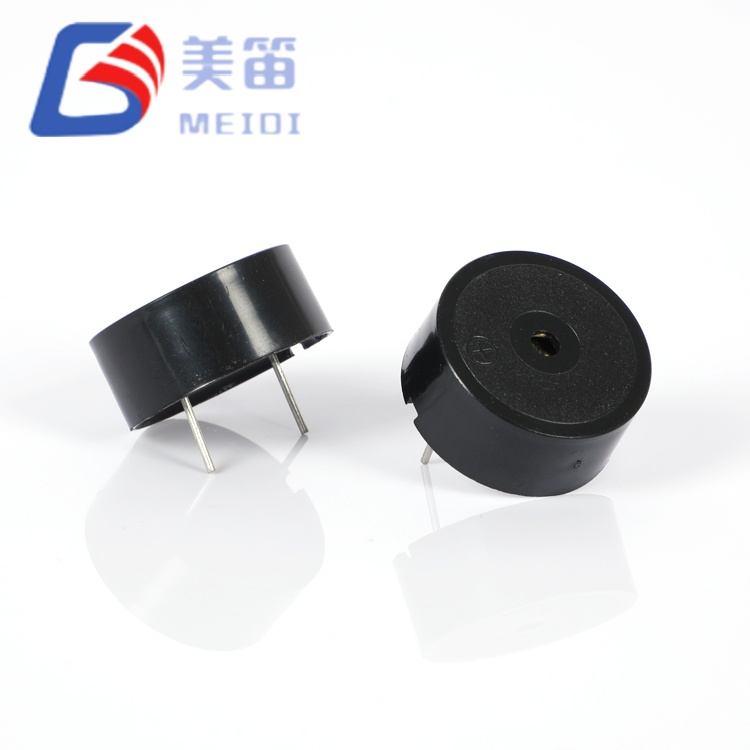

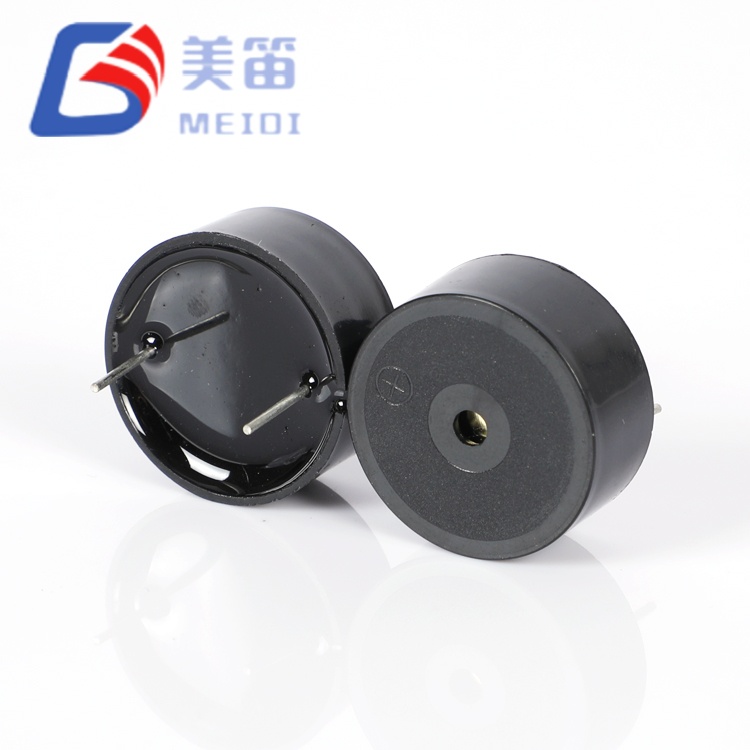

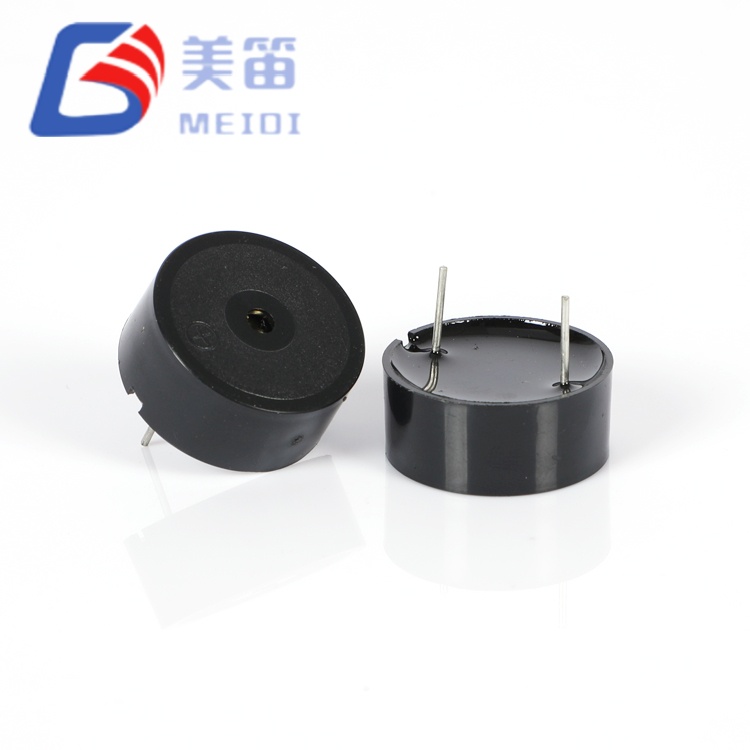

সক্রিয় বাজারের বিপরীতে যা তাদের নিজস্ব স্বন তৈরি করে, 23*10 মিমি পিজোইলেকট্রিক প্যাসিভ বুজার হল একটি প্যাসিভ পিজোইলেকট্রিক সাউন্ডার একটি বাহ্যিক এসি তরঙ্গরূপ দ্বারা চালিত হওয়ার উদ্দেশ্যে - সাধারণত একটি বর্গাকার তরঙ্গ বা PWM একটি মাইক্রোকন্ট্রোলার বা ডেডিকেটেড অসিলেটর দ্বারা সরবরাহ করা সংকেত। এর 3500Hz অনুরণিত ফ্রিকোয়েন্সি ডিজাইনারকে সর্বাধিক অ্যাকোস্টিক আউটপুট অর্জনের জন্য ড্রাইভিং ফ্রিকোয়েন্সি টিউন করার অনুমতি দেয় 12Vp‑p বর্গ তরঙ্গ দিয়ে খাওয়ানো হলে 10cm এ ≥85dB। কালো PBT হাউজিং ব্যবস্থা Φ23 মিমি ব্যাস এবং 9.8 মিমি উচ্চতা, এটিকে স্লিমার বিকল্পগুলির মধ্যে একটি করে তুলেছে এইচএনআর সিরিজ। রেট করা অবস্থার অধীনে ≤8mA এর বর্তমান ড্র এবং একটি অপারেটিং ভোল্টেজ সহ 1–30Vp‑p-এর পরিসর, এই থ্রু-হোল কম্পোনেন্ট স্থান-সীমাবদ্ধ ডিজাইনের জন্য উপযুক্ত যেখানে হোস্ট কন্ট্রোলার ইতিমধ্যে একটি উপযুক্ত আউটপুট পিন প্রদান করে।
প্যাসিভ ডিজাইন - 3500Hz এ এক্সটার্নাল এসি ড্রাইভ প্রয়োজন
12 Vp‑p রেট, 1-30 Vp‑p অপারেটিং পরিসীমা
10cm এ ≥85 dB SPL, রেট করা অবস্থায় ≤8 mA খরচ
Φ23.0 × 9.8 মিমি কালো PBT থ্রু-হোল প্যাকেজ, 3g
ক্রমাগত অপারেশন -20℃ থেকে +70℃
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী / নোট |
| পণ্যের ধরন | পাইজোইলেকট্রিক প্যাসিভ বুজার | — |
| রেটেড ভোল্টেজ | 12 Vp‑p | পিক-টু-পিক |
| অপারেটিং ভোল্টেজ | 1-30 Vp‑p | ড্রাইভ সংকেত পরিসীমা |
| অনুরণিত ফ্রিকোয়েন্সি | 3500 ± 500 Hz | রেটেড ভোল্টেজে |
| 10 সেমি এ সাউন্ড আউটপুট | ≥85 ডিবি | 3500 Hz বর্গ তরঙ্গ, 12 Vp‑p |
| বর্তমান খরচ | ≤8 mA | 3500 Hz বর্গ তরঙ্গ, 12 Vp‑p; স্পেসিফিকেশন ≤8mA; পরীক্ষার রিপোর্টের শিরোনাম ≤5mA বলতে পারে — টেস্ট রিপোর্ট দেখুন |
| অপারেটিং তাপমাত্রা | -20 ℃ ~ +70 ℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30 ℃ ~ +80 ℃ | অপারেটিং |

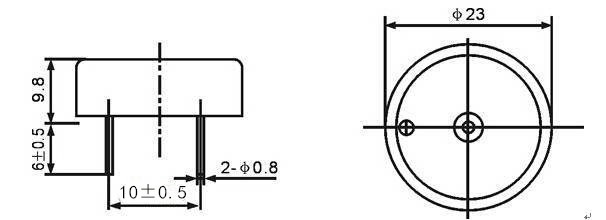

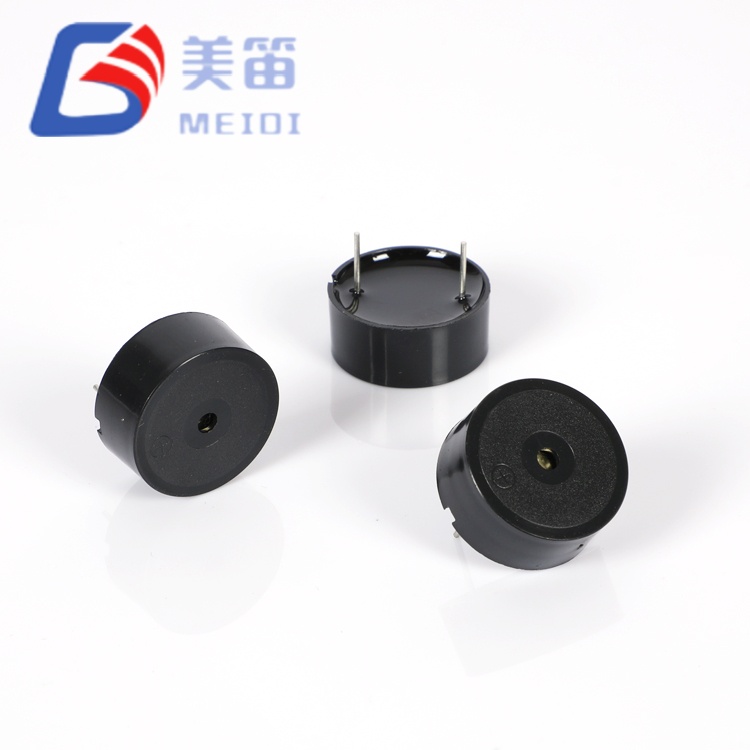

| মাত্রা (Dia × H) | Φ23 ± 0.5 × 9.8 ± 0.5 মিমি | শুধুমাত্র শরীর; অঙ্কন সহনশীলতা ±0.5 মিমি যদি নির্দিষ্ট না হয় |
| ওজন | 3 গ্রাম | — |
| হাউজিং উপাদান | কালো পিবিটি | — |
| ক্যাপাসিট্যান্স | 12 ± 40% nF | স্পেসিফিকেশন হেডার প্রতি রেফারেন্স মান; প্রতি নমুনা যাচাই করা হয় না |
| মাউন্ট টাইপ | গর্তের মাধ্যমে | তরঙ্গ / ম্যানুয়াল সোল্ডার |
যেহেতু 23*10mm পাইজোইলেকট্রিক প্যাসিভ বুজারে একটি অভ্যন্তরীণ অসিলেটর নেই, তাই ড্রাইভিং ওয়েভফর্ম অবশ্যই সরবরাহ করতে হবে বাহ্যিকভাবে একটি সাধারণ পদ্ধতি হল PWM-এর জন্য কনফিগার করা মাইক্রোকন্ট্রোলার GPIO পিন ব্যবহার করা 50% ডিউটি সাইকেল সহ 3500Hz এ আউটপুট, একটি ট্রানজিস্টরের মাধ্যমে বাফার করা বা ডেডিকেটেড ড্রাইভার যদি পিন পর্যাপ্ত কারেন্ট উৎস করতে না পারে। রেট করা ড্রাইভ লেভেল হল 12Vp‑p, কিন্তু ডিভাইসটি 1Vp‑p থেকে 30Vp‑p পর্যন্ত নির্ভরযোগ্যভাবে কাজ করে, সরাসরি সংযোগের অনুমতি দেয় উচ্চতর SPL প্রয়োজন হলে লেভেল ট্রান্সলেশনের পরে 3.3V বা 5V যুক্তিতে।
আনুমানিক 12nF (রেফারেন্স মান) এর নির্দিষ্ট ক্যাপাসিট্যান্স ফ্যাক্টর করা উচিত ড্রাইভার পর্যায় নকশা মধ্যে, প্রতিক্রিয়াশীল লোড উচ্চ তাত্ক্ষণিক আঁকা হবে প্রতিটি প্রান্ত পরিবর্তনের সময় স্রোত। শিখর সীমাবদ্ধ করতে একটি সিরিজ প্রতিরোধক যোগ করা যেতে পারে সরবরাহ সংবেদনশীল হলে বর্তমান, যদিও এটি SPL কমাতে পারে। ফ্রিকোয়েন্সি ±500Hz এর সহনশীলতা মানে সঠিক অনুরণিত শিখরটি ইউনিটের মধ্যে সামান্য পরিবর্তিত হতে পারে; সর্বাধিক SPL-এর জন্য, প্রোটোটাইপিংয়ের সময় একটি ফ্রিকোয়েন্সি সুইপ সনাক্ত করার জন্য সুপারিশ করা হয় একটি প্রদত্ত ব্যাচের জন্য সর্বোত্তম ড্রাইভ ফ্রিকোয়েন্সি।
সোল্ডারিং উভয় তরঙ্গের সাথে সামঞ্জস্যপূর্ণ (260℃, 4-6s) এবং ম্যানুয়াল (350℃, 2–5s) প্রসেস, হাউজিং এবং সোল্ডার বাথের মধ্যে 2.0 মিমি ক্লিয়ারেন্স সহ।
| টেস্ট আইটেম | অবস্থা | গ্রহণযোগ্যতার মানদণ্ড |
| আর্দ্রতা | 50 ± 5 ℃, 90–95% RH, 48 h | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| উচ্চ তাপমাত্রা | +80 ± 2 ℃, 48 ঘন্টা | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| নিম্ন তাপমাত্রা | -30 ± 2 ℃, 48 জ | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| তাপমাত্রা সাইক্লিং | -30 ℃ ↔ +80 ℃, 30 মিনিট বাস, 5 চক্র | পুনরুদ্ধারের পরে সমস্ত নির্দিষ্টকরণ সন্তুষ্ট |
| ড্রপ | 75 সেমি থেকে 10 মিমি শক্ত কাঠ, 3 ড্রপ | চেহারা এবং বৈদ্যুতিক কর্মক্ষমতা যাচাই করা হয়েছে |
| কম্পন | 10-55 Hz, 1.0 মিমি একক প্রশস্ততা, XYZ অক্ষ, মোট 0.5 h | কোন যান্ত্রিক বা বৈদ্যুতিক অবক্ষয় |
| সোল্ডার তাপ প্রতিরোধের | 250 ± 5 ℃, 10 ± 0.5 s, 2.0 মিমি বডি-টু-সোল্ডার দূরত্ব | মাত্রা এবং কর্মক্ষমতা স্পেসিফিকেশন পূরণ |

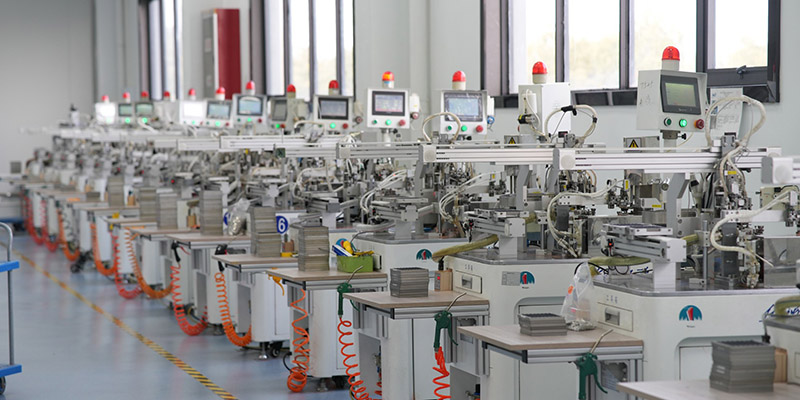

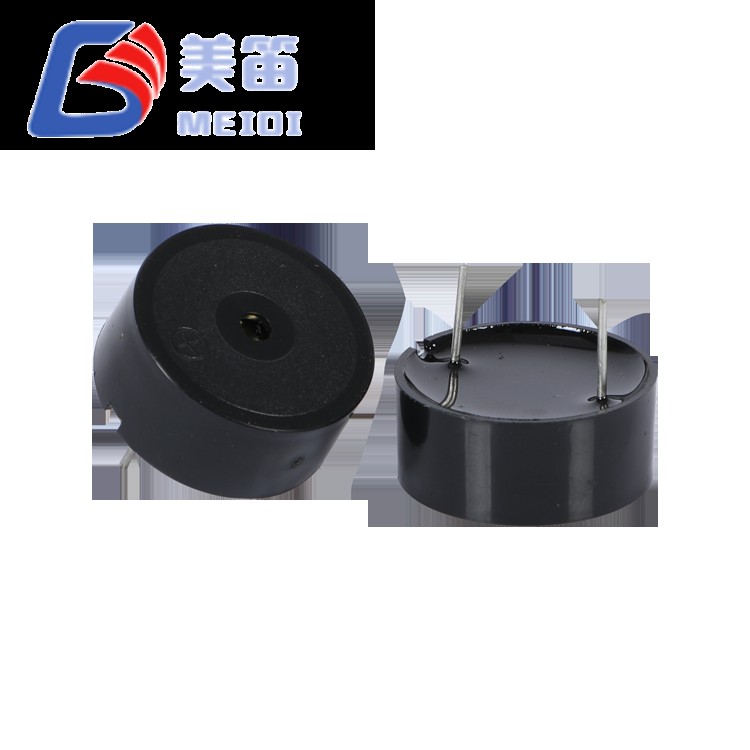

23*10mm পাইজোইলেকট্রিক প্যাসিভ বুজার একই জিয়াংসু ফ্যাসিলিটিতে একত্রিত করা হয় যা MEIDI-এর সক্রিয় উত্পাদন করে buzzer পরিসীমা, কিন্তু প্যাসিভ আর্কিটেকচারের কারণে একটি স্বতন্ত্র প্রক্রিয়া প্রবাহ অনুসরণ করে। পিজো সিরামিক ডিস্কটি ধাতব স্তরের সাথে আবদ্ধ হওয়ার পরে এবং এতে আবদ্ধ থাকে PBT হাউজিং, অ্যাসেম্বলি একটি 100% অ্যাকোস্টিক পরীক্ষা করা হয় একটি প্রমিত ব্যবহার করে 12Vp‑p, 3500Hz বর্গ তরঙ্গ SPL, ফ্রিকোয়েন্সি এবং বর্তমান যাচাই করতে। এই উপরে বর্ণিত পর্যায়ক্রমিক নির্ভরযোগ্যতার নমুনা দ্বারা সম্পূরক।
MEIDI এর গুণমান ব্যবস্থা, ISO9001-এ প্রত্যয়িত, আগত উপাদান পরিদর্শন কভার করে, ইন-প্রসেস চেক, এবং চূড়ান্ত পরীক্ষার ডেটা লগিং। সুবিধার উল্লম্ব সংহতকরণ — ইন-হাউস ছাঁচ তৈরি এবং সিরামিক প্রক্রিয়াকরণ সহ — পুনরাবৃত্তিযোগ্য সমর্থন করে উত্পাদনের ফলাফল এবং উভয় পরীক্ষার পরিমাণের জন্য স্থিতিশীল সীসা সময় বজায় রাখতে সহায়তা করে এবং ভলিউম অর্ডার।
মাইক্রোকন্ট্রোলার-ভিত্তিক অ্যালার্ম সার্কিট যেখানে একটি GPIO পিন একটি 3500Hz বর্গক্ষেত্র তৈরি করতে পারে একটি পৃথক সক্রিয় বুজার মডিউলের প্রয়োজনীয়তা দূর করে সরাসরি তরঙ্গ।
পোর্টেবল মেডিকেল ডিভাইস এবং হ্যান্ডহেল্ড মিটার যা কম 3g ওজন থেকে উপকৃত হয় এবং স্লিম 9.8 মিমি প্রোফাইল, যখন হোস্ট MCU ইতিমধ্যে সতর্কতা টোন প্রদান করে।
একটি একক মাল্টি-চ্যানেল দ্বারা চালিত একাধিক সাউন্ডার সহ শিল্প নির্দেশক প্যানেল৷ PWM কন্ট্রোলার, ইউনিফর্মের জন্য HNR-2310A এর সামঞ্জস্যপূর্ণ ফ্রিকোয়েন্সি প্রতিক্রিয়া ব্যবহার করে শাব্দ আউটপুট।
ভোক্তা যন্ত্রপাতি এবং স্মার্ট হোম সেন্সর যেখানে শুধুমাত্র বুজার সক্রিয় করা হয় মাঝে মাঝে এবং প্যাসিভ ডিজাইন কম স্ট্যান্ডবাই কারেন্টে অবদান রাখে (কোন অভ্যন্তরীণ অসিলেটর শান্ত ড্র নেই)।
শিক্ষাগত এবং প্রোটোটাইপিং বোর্ড যা একটি PWM পেরিফেরাল অন্তর্ভুক্ত করে, অনুমতি দেয় শিক্ষার্থী এবং প্রকৌশলীরা ফ্রিকোয়েন্সি-নির্ভর শব্দ তৈরির সাথে পরীক্ষা করার জন্য।

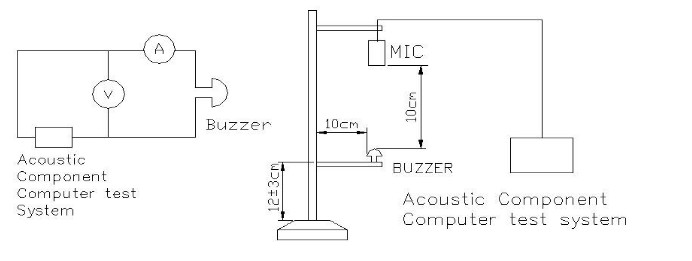

3500Hz এ 12Vp-p বর্গ তরঙ্গের সাথে রেকর্ড করা দশটি নমুনা ডেটা SPL মান দেখায় 91–94dB এর মধ্যে, সর্বনিম্ন ≥85dB ছাড়িয়ে গেছে। বর্তমান পরিমাপ থেকে পরিসীমা 3.87–4.00mA, যা ≤8mA প্যারামিটার সীমা এবং ≤5mA চিত্র উভয়ের নিচে মাঝে মাঝে পরীক্ষার রিপোর্ট হেডারে উল্লেখ করা হয়। ফ্রিকোয়েন্সি রিডিং এর মধ্যে পড়ে 3486–3600Hz, 3500±500Hz উইন্ডোকে সম্মান করে। মাত্রা নিশ্চিত করা হয় Φ23×9.8 মিমি সহনশীলতা।
| নমুনা | SPL (dB) | বর্তমান (mA) | ফ্রিকোয়েন্সি (Hz) | ব্যাস (মিমি) | উচ্চতা (মিমি) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |

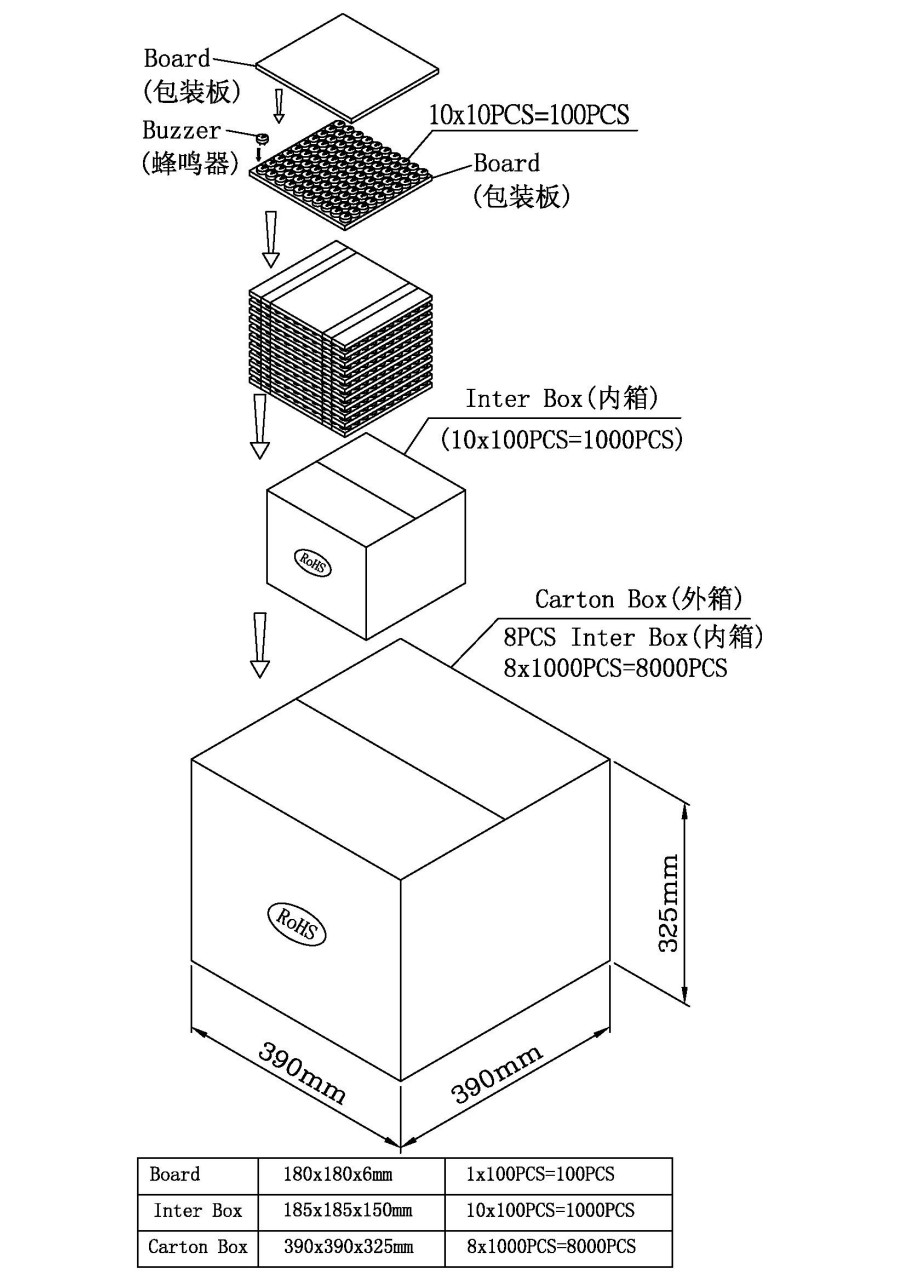

উপসংহার: পাস। চেহারা, পোলারিটি, এবং টেপের দিক অনুসারে।
1. সরাসরি HNR-2310A-তে ডিসি ভোল্টেজ প্রয়োগ করবেন না; এটি একটি বিকল্প প্রয়োজন শব্দ উৎপন্ন করার জন্য তরঙ্গরূপ। ক্রমাগত ডিসি পাইজো উপাদানটিকে অতিরিক্ত গরম করতে পারে।
2. হাউজিং সিল করা হয় না. জল, প্রবাহ, বা পরিষ্কার দ্রাবক প্রবেশ করা থেকে বিরত করুন শব্দ পোর্ট।
3. ক্ষয়কারী গ্যাস সহ পরিবেশে, এটিকে ক-এ রেখে বুজারকে রক্ষা করুন বায়ুচলাচল ঘের বা শুধুমাত্র টার্মিনালগুলিতে একটি প্রতিরক্ষামূলক আবরণ প্রয়োগ করে।
4. সাউন্ড প্রেসার লেভেল ড্রাইভ ভোল্টেজ এবং ওয়েভফর্ম আকৃতির উপর নির্ভর করে। যাচাই করুন যে আপনার ড্রাইভার পর্যায় লোড অধীনে পছন্দসই SPL অর্জন করতে পারেন.
5. শাব্দ খোলার পরিষ্কার রাখুন. প্রতিবন্ধকতা আউটপুট হ্রাস করে এবং স্থানান্তর করতে পারে অনুরণিত ফ্রিকোয়েন্সি।
6. পিন অক্সিডেশন এড়াতে সমাবেশ না হওয়া পর্যন্ত শুকনো, সিল করা প্যাকেজিংয়ে সংরক্ষণ করুন।
1. একটি সক্রিয় বুজার থেকে 23*10mm Piezoelectric প্যাসিভ বুজারের মতো প্যাসিভ বুজারকে কী আলাদা করে?
একটি প্যাসিভ বুজার এর অনুরণিত ফ্রিকোয়েন্সিতে একটি বহিরাগত এসি ড্রাইভ সংকেত প্রয়োজন, যখন একটি সক্রিয় বুজারে একটি অভ্যন্তরীণ অসিলেটর থাকে এবং শুধুমাত্র একটি ডিসি সরবরাহের প্রয়োজন হয়। HNR‑2310A ডিজাইনারকে টোন ফ্রিকোয়েন্সির উপর সম্পূর্ণ নিয়ন্ত্রণ দেয় এবং অনুমতি দেয় একাধিক সাউন্ডার চালানোর জন্য একই মাইক্রোকন্ট্রোলার পিন।
2. আমি কি 3.3V মাইক্রোকন্ট্রোলার পিন থেকে সরাসরি HNR-2310A চালাতে পারি?
হ্যাঁ, যতক্ষণ না 3.3V পিক-টু-পিক সিগন্যাল 1-30Vp-p অপারেটিং-এর মধ্যে পড়ে পরিসীমা যাইহোক, ফলস্বরূপ SPL 12Vp‑p-এর চেয়ে কম হবে৷ একটি ট্রানজিস্টর বাফার বা লেভেল শিফটার উচ্চ ভোল্টেজ সুইং এবং জোরে আউটপুট অর্জন করতে ব্যবহার করা যেতে পারে।
3. কেন পরীক্ষার রিপোর্ট মাঝে মাঝে ≤5mA এর বর্তমান সীমা উল্লেখ করে?
কিছু পরীক্ষার রিপোর্ট হেডার রেফারেন্স ≤5mA, যা একটি ডকুমেন্টেশন অসঙ্গতি। পণ্যের পরামিতি সারণী ≤8mA নির্দিষ্ট করে এবং পরিমাপকৃত নমুনা সাধারণত আঁকা হয় প্রায় 4mA। আপনার অর্ডারের জন্য প্রযোজ্য সীমা নিশ্চিত করতে MEIDI-এর সাথে যোগাযোগ করুন।
4. সর্বাধিক SPL এর জন্য প্রস্তাবিত ড্রাইভিং ফ্রিকোয়েন্সি কি?
নামমাত্র অনুরণিত ফ্রিকোয়েন্সি হল 3500Hz। ±500Hz সহনশীলতার কারণে, এটি হয় ড্রাইভিং ফ্রিকোয়েন্সি 3000Hz এবং 4000Hz এর মধ্যে সুইপ করার পরামর্শ দেওয়া হয় প্রদত্ত ইউনিটের জন্য সঠিক শিখর খুঁজে বের করতে প্রোটোটাইপিং। MEIDI ফ্রিকোয়েন্সি প্রদান করতে পারে প্রতিক্রিয়া বক্ররেখা
5. HNR-2310A-এর জন্য কি কোনো বিশেষ PCB লেআউট বিবেচনা আছে?
থ্রু-হোল পদচিহ্ন মানক। মধ্যে কমপক্ষে 2.0 মিমি ক্লিয়ারেন্স নিশ্চিত করুন হাউজিং এবং ঝাল স্নান. তরঙ্গ সোল্ডারিং জন্য, প্রস্তাবিত প্রোফাইল হয় 4-6 সেকেন্ডের জন্য 260℃।
ডেটাশিটের জন্য, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, ফ্রিকোয়েন্সি সুইপ ডেটা, বা ক HNR‑2310A-এর জন্য উদ্ধৃতি, আপনার প্রকল্পের প্রয়োজনীয়তার সাথে MEIDI-এর সাথে যোগাযোগ করুন। ইঞ্জিনিয়ারিং সহায়তা সাধারণত এক ব্যবসায়িক দিনের মধ্যে সাড়া দেয়।
