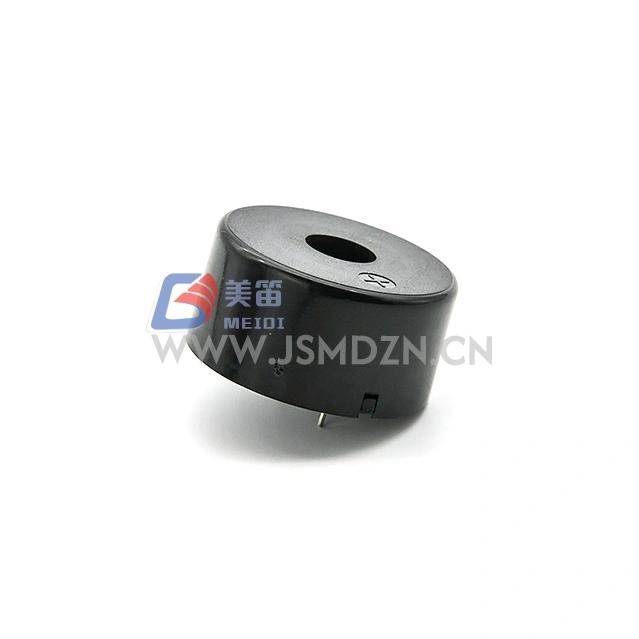

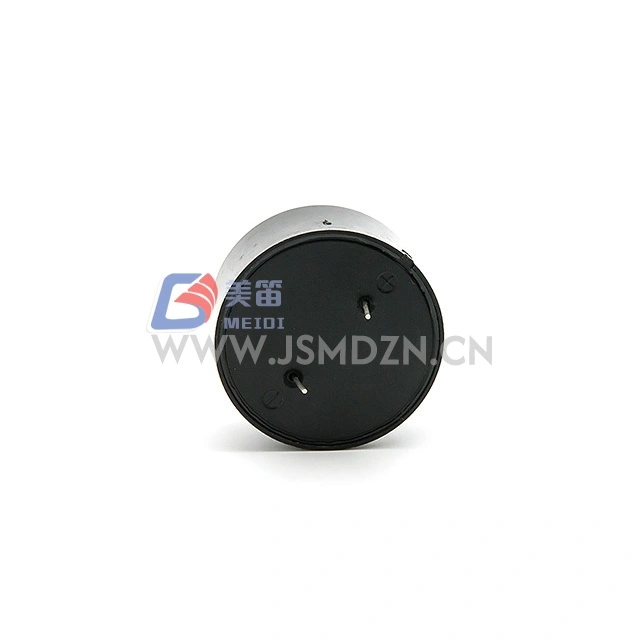

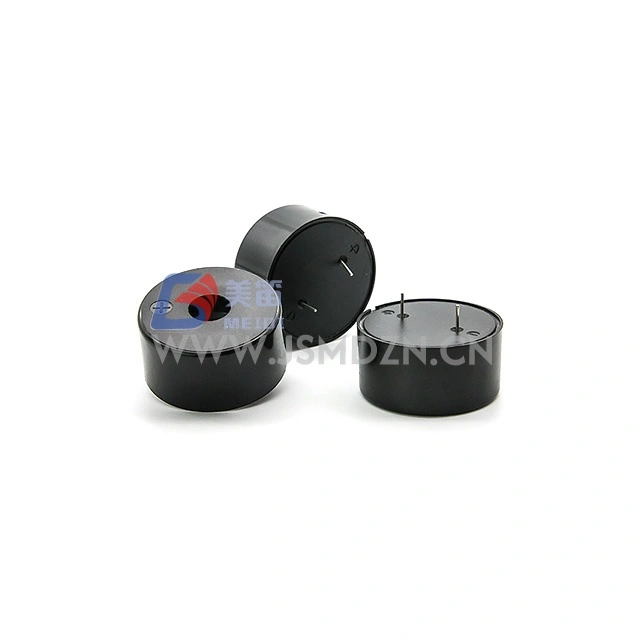

MEIDI HND-4020 3KHz Piezo ইলেকট্রনিক অ্যালার্ম হল একটি ইলেকট্রনিক অ্যালার্ম ইউনিট যা শ্রবণযোগ্য সতর্কতা এবং সতর্কতা অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে। এটি একটি বহিরাগত স্কোয়ার-ওয়েভ বা PWM সংকেত দ্বারা চালিত একটি পাইজোইলেকট্রিক ট্রান্সডুসার ব্যবহার করে, যা সিস্টেম ডিজাইনারদের টোন ফ্রিকোয়েন্সি এবং প্যাটার্ন নিয়ন্ত্রণ করতে দেয়।
HND-4020 3000±500Hz এ অনুরণিত হয় এবং মিন উৎপন্ন করে। 3Vp-p-এ 89dB সাউন্ড প্রেসার, 3kHz, 50% ডিউটি, 30cm এ মাপা। প্রশস্ত 1~25Vp-p অপারেটিং পরিসর বিভিন্ন ড্রাইভার সার্কিট ডিজাইন সমর্থন করে। 1kHz-এ 30000±30%pF ক্যাপাসিট্যান্স এবং একটি কালো PPO হাউজিং সহ, এই ইলেকট্রনিক অ্যালার্ম শিল্প, নিরাপত্তা এবং প্রক্রিয়া-নিয়ন্ত্রণ সতর্কতা ব্যবস্থার জন্য উপযুক্ত।
এক্সটার্নাল ড্রাইভ নমনীয়তা — প্রোগ্রামেবল টোন আউটপুটের জন্য PWM বা স্কয়ার-ওয়েভ ড্রাইভ গ্রহণ করে
3000Hz অনুরণিত ফ্রিকোয়েন্সি - ±500Hz সহনশীলতার সাথে ফ্যাক্টরি-টিউনড
প্রশস্ত ভোল্টেজ পরিসীমা — 1~25Vp-p অপারেটিং রেঞ্জ বিভিন্ন ড্রাইভার সার্কিট সমর্থন করে
কম বর্তমান খরচ — সর্বোচ্চ। 3Vp-p, 3kHz, 50% ডিউটিতে 5mA
PPO হাউজিং - তাপ এবং যান্ত্রিক স্থায়িত্বের জন্য কালো PPO উপাদান
| প্যারামিটার | মান | পরীক্ষার শর্তাবলী |
| পণ্যের ধরন | ইলেকট্রনিক অ্যালার্ম | — |
| রেটেড ভোল্টেজ | 3 Vp-p | পরীক্ষার শর্ত অনুযায়ী |
| অপারেটিং ভোল্টেজ | 1~25 Vp-p | ড্রাইভ সংকেত পরিসীমা |
| অনুরণিত ফ্রিকোয়েন্সি | 3000 ±500 Hz | — |
| সাউন্ড প্রেসার লেভেল | মিন. 89 ডিবি | 3Vp-p, 3kHz, 50% ডিউটি, 30cm |
| রেট করা বর্তমান | সর্বোচ্চ 5 mA | 3Vp-p, 3kHz, 50% শুল্ক |
| ক্যাপাসিট্যান্স | 30000 ±30% pF | 1kHz এ |
| অপারেটিং তাপমাত্রা | -20℃ ~ +70℃ | ক্রমাগত |
| স্টোরেজ তাপমাত্রা | -30℃ ~ +80℃ | অপারেটিং |
| বাহ্যিক মাত্রা | Φ39.5 × 26 মিমি | শুধুমাত্র শরীর, প্রতি মাত্রা অঙ্কন |
| মাউন্টিং হোল ব্যবধান | 18 মিমি | প্রতি মাত্রা অঙ্কন |
| নেট ওজন | প্রায় 15 গ্রাম | — |
| হাউজিং উপাদান | পিপিও | কালো |
| পরিবেশগত সম্মতি | RoHS | — |
বাহ্যিক ড্রাইভ অ্যালার্ম সিস্টেম - একটি মাইক্রোকন্ট্রোলার বা ড্রাইভার আইসি সহ সরঞ্জাম যা PWM বা স্কোয়ার-ওয়েভ আউটপুট প্রদান করে
শিল্প প্রক্রিয়া সতর্কতা - নিয়ন্ত্রণ ব্যবস্থায় ত্রুটি এবং বিপদ সতর্কতা
নিরাপত্তা প্যানেল - বহিরাগত নিয়ন্ত্রণ সংকেত দ্বারা চালিত অনুপ্রবেশ এবং স্ট্যাটাস অ্যালার্ম
প্রোগ্রামেবল সতর্কতা সিস্টেম - ফ্রিকোয়েন্সি মডুলেশন মাল্টি-টোন এবং পরিবর্তনশীল প্যাটার্ন আউটপুট সক্ষম করে
সাধারণ ইলেকট্রনিক সরঞ্জাম — স্ট্যাটাস টোন, ত্রুটি বিজ্ঞপ্তি এবং অপারেটর প্রতিক্রিয়া
| ডিজাইনের প্রয়োজনীয়তা | HND-4020 সুবিধা |
| প্রোগ্রামেবল টোন আউটপুট | বাহ্যিক PWM ড্রাইভ পরিবর্তনশীল ফ্রিকোয়েন্সি এবং প্যাটার্ন সক্ষম করে |
| ওয়াইড ভোল্টেজ সামঞ্জস্য | 1~25Vp-p অপারেটিং রেঞ্জ বিভিন্ন ড্রাইভার ডিজাইনকে মিটমাট করে |
| কম বর্তমান ড্র | সর্বোচ্চ রেট করা পরীক্ষার শর্তে 5mA |

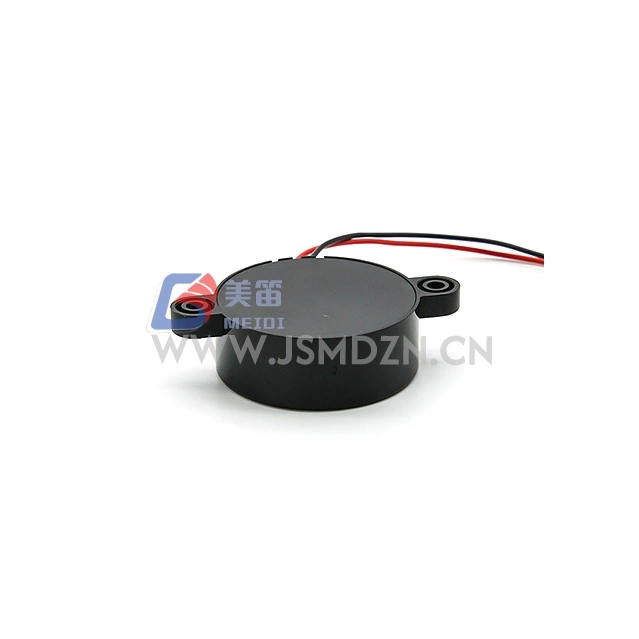

| প্যানেল মাউন্টিং | চ্যাসিস ইনস্টলেশনের জন্য মাউন্টিং হোল সহ Φ39.5 মিমি হাউজিং |
| ড্রাইভ সার্কিট ম্যাচিং | স্ট্যান্ডার্ড পাইজো ড্রাইভার ম্যাচিংয়ের জন্য 30000pF নামমাত্র ক্যাপাসিট্যান্স |
MEIDI নিয়ন্ত্রিত উৎপাদন প্রক্রিয়ার অধীনে HND-4020 ইলেকট্রনিক অ্যালার্ম তৈরি করে। প্রতিটি উত্পাদন লটের মধ্য দিয়ে যায়:
ফ্রিকোয়েন্সি যাচাই — 3000±500Hz এ অনুরণিত ফ্রিকোয়েন্সি পরীক্ষা
SPL যাচাইকরণ — 3Vp-p, 3kHz, 50% ডিউটি, 30cm এ শব্দ চাপ যাচাইকরণ
বর্তমান খরচ পরীক্ষা - সর্বোচ্চ। রেট করা পরীক্ষার শর্তে 5mA চেক
মাত্রিক পরিদর্শন — Φ39.5×26mm বডি এবং মাউন্টিং-হোল লেআউট চেক
নির্ভরযোগ্যতা পরীক্ষা — সহ 96-ঘন্টা সাধারণ তাপমাত্রার জীবন পরীক্ষা, +80℃ উচ্চ-তাপমাত্রার সঞ্চয়স্থান, -30℃ নিম্ন-তাপমাত্রা সঞ্চয়স্থান, +40℃/90–95%RH এ 48-ঘন্টা আর্দ্রতা এক্সপোজার, 10-সাইকেল টেম্পারেচার শক (+70℃↔-20℃), মাল্টিব্র্যাক্স ড্রপ এবং 1.2 মিমি পরীক্ষা।
পণ্যগুলি RoHS-সঙ্গত উপকরণ দিয়ে তৈরি করা হয়। বিস্তারিত মানের ডকুমেন্টেশন এবং পরীক্ষার রিপোর্টের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
1. HND-4020-এর কি একটি বহিরাগত অসিলেটর বা PWM সংকেত প্রয়োজন?
হ্যাঁ। HND-4020 এর 3000Hz এর অনুরণিত ফ্রিকোয়েন্সি বা কাছাকাছি একটি বাহ্যিক AC বা PWM সংকেত প্রয়োজন। একা ডিসি ভোল্টেজ শ্রবণযোগ্য আউটপুট তৈরি করবে না কারণ পাইজোইলেকট্রিক উপাদান যান্ত্রিকভাবে নমনীয় হতে এবং শব্দ চাপ তৈরি করতে পোলারিটি রিভার্সাল প্রয়োজন।
2. HND-4020 এর জন্য কোন ড্রাইভিং ভোল্টেজ এবং ফ্রিকোয়েন্সি সুপারিশ করা হয়?
উৎস স্পেসিফিকেশন 3Vp-p, 3kHz, 50% ডিউটি স্কয়ার ওয়েভের পরীক্ষার শর্ত তালিকাভুক্ত করে। অপারেটিং ভোল্টেজ পরিসীমা হল 1~25Vp-p। রেট করা সাউন্ড আউটপুটের জন্য, রেজোন্যান্ট ফ্রিকোয়েন্সির কাছাকাছি 3Vp-p এ ড্রাইভ করুন।
3. কেন SPL 10cm এর পরিবর্তে 30cm পরিমাপ করা হয়?
উৎস স্পেসিফিকেশন তালিকা মিন. 89dB 30cm এ রেট করা পরীক্ষার শর্তে। এই পরিমাপ দূরত্ব সংজ্ঞায়িত পরীক্ষার শর্তের অংশ এবং শাব্দ আউটপুট তুলনা করার সময় ব্যবহার করা উচিত।
4. HND-4020 এর ক্যাপাসিট্যান্স কত এবং কেন এটি গুরুত্বপূর্ণ?
নামমাত্র ক্যাপাসিট্যান্স হল 1kHz এ 30000±30%pF। এই ক্যাপাসিটিভ লোড ড্রাইভার সার্কিট থেকে প্রয়োজনীয় বর্তমান নির্ধারণ করে। ড্রাইভার আপনার সুইচিং ফ্রিকোয়েন্সি এবং ভোল্টেজে পর্যাপ্ত কারেন্ট উৎস করতে পারে তা যাচাই করুন।
5. HND-4020 এর মাউন্টিং মাত্রাগুলি কী কী?
মাত্রা অঙ্কনটি 26 মিমি মোট উচ্চতা সহ একটি Φ39.5 মিমি ব্যাস বডি দেখায় এবং 18 মিমি ব্যবধানে মাউন্টিং হোল। অফিসিয়াল যান্ত্রিক অঙ্কনের জন্য MEIDI-এর সাথে যোগাযোগ করুন।
প্রযুক্তিগত ডেটাশিট, ড্রাইভ সার্কিট অ্যাপ্লিকেশন নোট, ফ্রিকোয়েন্সি প্রতিক্রিয়া ডেটা, বা OEM কনফিগারেশন আলোচনার জন্য, MEIDI-এর সাথে যোগাযোগ করুন। পণ্যের স্পেসিফিকেশন এবং যোগ্যতার ডকুমেন্টেশন পারস্পরিক এনডিএর অধীনে উপলব্ধ।
