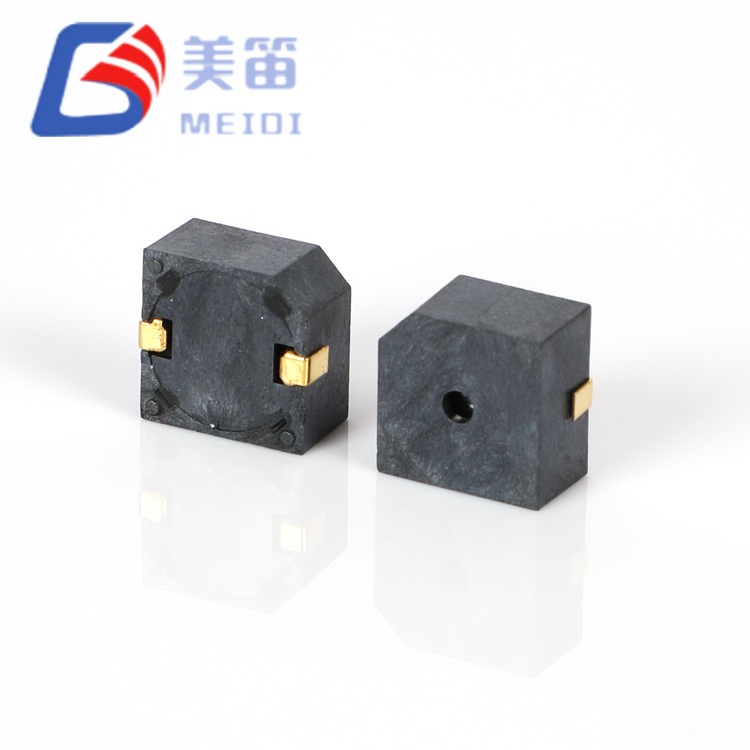

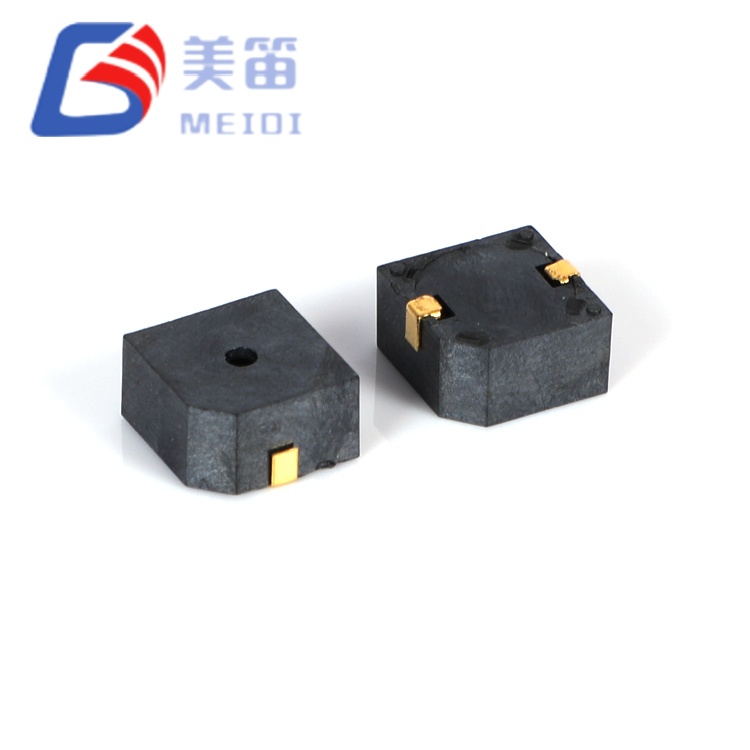

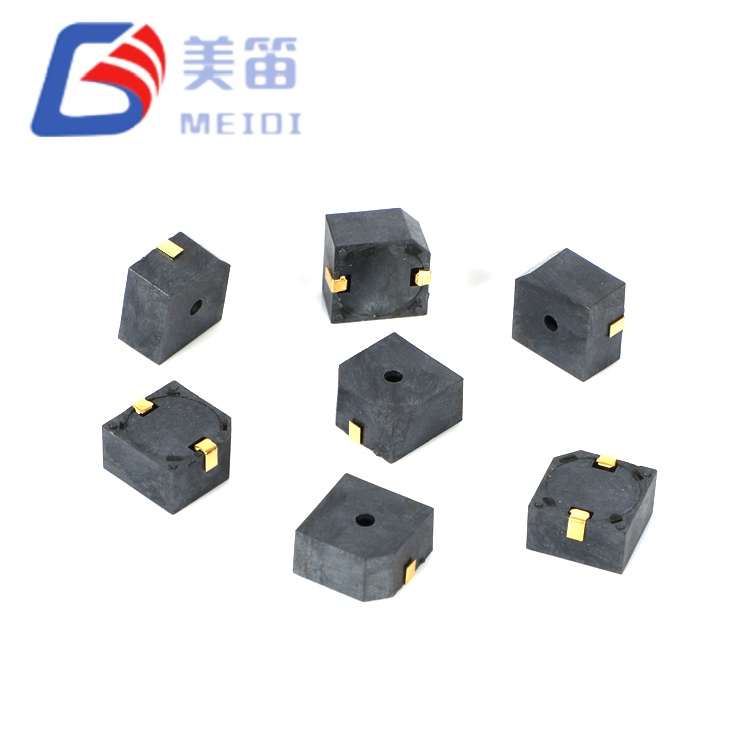

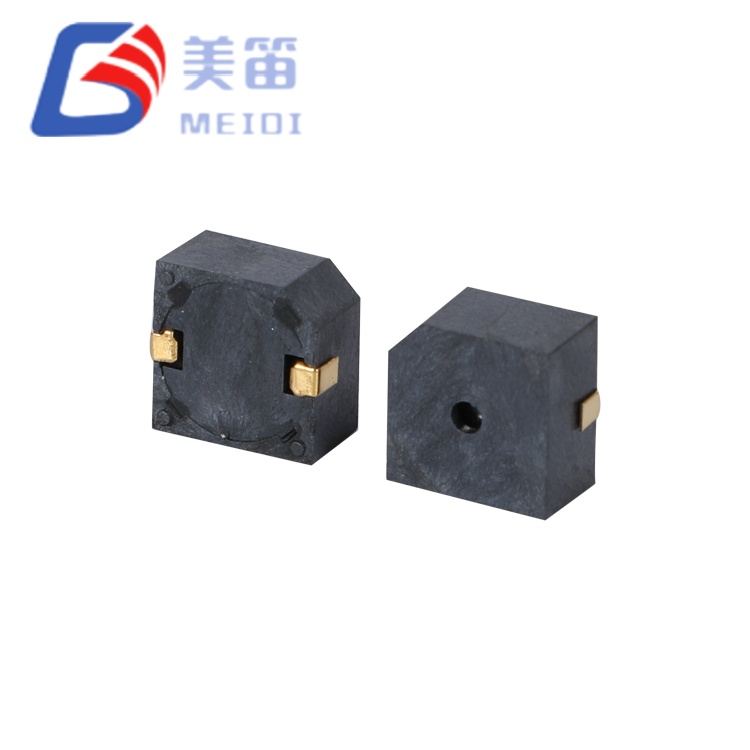

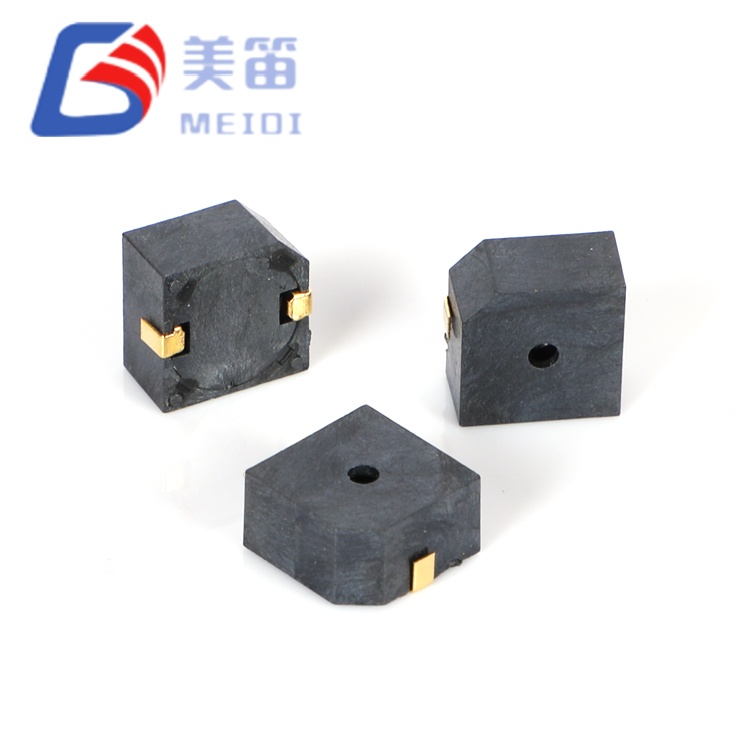

9.6*9.6*5mm SMD ম্যাগনেটিক অ্যাক্টিভ বুজার হল একটি স্ব-চালিত ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজার যা অ্যাপ্লিকেশনের জন্য তৈরি করা হয়েছে যেখানে বাহ্যিক অসিলেটর সার্কিটরি ছাড়াই তাত্ক্ষণিক অ্যাকোস্টিক প্রতিক্রিয়া প্রয়োজন। 9.6 × 9.6 × 5.0 মিমি, এই 5V SMD ইলেক্ট্রোম্যাগনেটিক অ্যাক্টিভ বুজারটি একটি মাঝারি আকারের ফুটপ্রিন্ট দখল করে যা PCB রিয়েল এস্টেট সীমাবদ্ধতার সাথে অ্যাকোস্টিক আউটপুটকে ভারসাম্যপূর্ণ করে, এটি শিল্প নিয়ন্ত্রণ প্যানেল, চিকিৎসা সরঞ্জাম এবং বাণিজ্যিক যন্ত্রপাতি ইন্টারফেসের জন্য উপযুক্ত করে তোলে যেখানে বোর্ডের স্থানের পূর্ববর্তী স্থানে থাকতে পারে না। আপস
PWM সিগন্যাল জেনারেশন এবং ড্রাইভার উপাদানের চাহিদা থাকা প্যাসিভ বাজারের বিপরীতে, MLT-9650Y-5V একটি ফ্যাক্টরি-টিউনড অসিলেটর সার্কিটকে একীভূত করে যা 4 V এবং 7 V এর মধ্যে একটি DC ভোল্টেজ প্রয়োগ করা হলে ≥85 dB এ একটি স্থিতিশীল 3000 Hz টোন তৈরি করে। এই আর্কিটেকচারটি মাইক্রোকন্ট্রোলার টাইমার রিসোর্স, ট্রানজিস্টর ড্রাইভার স্টেজ এবং ইনডাকটিভ ফিল্টারিং কম্পোনেন্টের প্রয়োজনীয়তা দূর করে, যা BOM জটিলতা এবং ডিজাইন ভ্যালিডেশন সাইকেল উভয়ই কমিয়ে দেয়। 5 V-এ ≤30 mA বর্তমান ড্র স্ট্যান্ডার্ড লজিক-লেভেল আউটপুট এবং রিলে কনট্যাক্টের সাথে সামঞ্জস্যপূর্ণ, পিএলসিসিইউ ড্রাইভ থেকে পিএলসিসিইউ ডিরেক্ট ড্রাইভ চালু করে। বর্তমান সোর্সিং ক্ষমতা, বা সাধারণ সুইচিং সার্কিট।
কালো LCP হাউজিং 255 ± 5 °C এর সর্বোচ্চ তাপমাত্রা সহ স্ট্যান্ডার্ড সীসা-মুক্ত রিফ্লো প্রোফাইলের মাধ্যমে মাত্রিক স্থিতিশীলতা প্রদান করে, বিশেষায়িত হ্যান্ডলিং প্রোটোকল ছাড়াই স্বয়ংক্রিয় SMT সমাবেশ লাইন সমর্থন করে। অপারেটিং তাপমাত্রা -30 °C থেকে +70 °C এবং স্টোরেজ সহনশীলতা -40 °C পর্যন্ত প্রসারিত, MLT-9650Y-5V বহিরঙ্গন টেলিযোগাযোগ ঘের, রেফ্রিজারেটেড লজিস্টিক সরঞ্জাম এবং স্বয়ংচালিত অভ্যন্তরীণ সাবসিস্টেমগুলি ব্যবহার করে যেখানে বহিরাগত টেলিযোগাযোগ পরিবেষ্টন সহ অনিয়ন্ত্রিত পরিবেশে স্থাপনার ব্যবস্থা করে।
| প্যারামিটার | মান |
| রেটেড ভোল্টেজ | 5 V (o-p) |
| অপারেটিং ভোল্টেজ পরিসীমা | 4 - 7 ভি |
| সাউন্ড প্রেসার লেভেল | ≥ 85 ডিবি |
| অনুরণিত ফ্রিকোয়েন্সি | 3000 ± 300 Hz |
| অপারেটিং বর্তমান | ≤ 30 mA |
| অপারেটিং তাপমাত্রা | -30 ℃ ~ +70 ℃ |
| স্টোরেজ তাপমাত্রা | -40 ℃ ~ +85 ℃ |

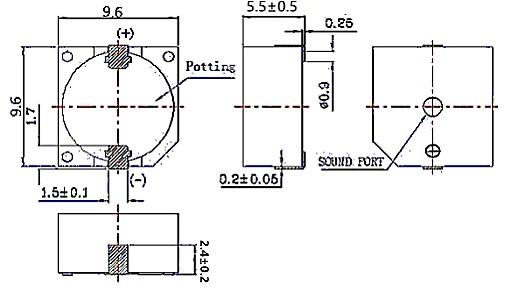

| মাত্রা | 9.6 × 9.6 × 5.0 মিমি |
| ওজন | 1.5 গ্রাম |
| মাউন্ট টাইপ | SMD (সারফেস মাউন্ট ডিভাইস) |
জিরো এক্সটার্নাল অসিলেটর উপাদান — সরাসরি ডিসি ভোল্টেজ প্রয়োগ করুন; কোন PWM টাইমার বরাদ্দ, ট্রানজিস্টর বাফার, বা ফ্লাইব্যাক ডায়োডের প্রয়োজন নেই, প্রাথমিক অ্যাপ্লিকেশন লজিকের জন্য মাইক্রোকন্ট্রোলার সংস্থান সংরক্ষণ করা
প্রশস্ত ভোল্টেজ হেডরুম — 4-7 V অপারেটিং রেঞ্জ ±20% নিয়ন্ত্রক সহনশীলতা, ব্যাটারি ড্রেন কার্ভ এবং শিল্প 24 V সিস্টেমগুলি সরল প্রতিরোধী বা সুইচিং নিয়ন্ত্রকের মাধ্যমে নেমে যাওয়া সহ 5 V নামমাত্র রেলগুলিকে মিটমাট করে।
সামঞ্জস্যপূর্ণ অ্যাকোস্টিক সিগনেচার — অভ্যন্তরীণ অসিলেটর সম্পূর্ণ ভোল্টেজ এবং তাপমাত্রা খামে ±10% সহনশীলতার সাথে 3000 Hz কেন্দ্র ফ্রিকোয়েন্সি বজায় রাখে, বাহ্যিকভাবে চালিত প্যাসিভ ট্রান্সডুসারে সাধারণ ফ্রিকোয়েন্সি ড্রিফ্ট দূর করে
মাঝারি আকারের SMD ফুটপ্রিন্ট --- 9.6 মিমি বর্গক্ষেত্র প্যাকেজ নির্ভরযোগ্য ≥85 dB আউটপুটের জন্য পর্যাপ্ত ডায়াফ্রাম ভ্রমণ এলাকা প্রদান করে
রিফ্লো এবং ওয়েভ সোল্ডারিং সামঞ্জস্যপূর্ণ — কালো LCP হাউজিং 255 °C পিক রিফ্লো তাপমাত্রা এবং 360 °C ম্যানুয়াল সোল্ডারিংয়ের জন্য রেট করা হয়েছে, প্রোটোটাইপ হ্যান্ড-সোল্ডারিং থেকে উচ্চ-ভলিউম স্বয়ংক্রিয় লাইনে মিশ্র সমাবেশ পরিবেশকে সমর্থন করে

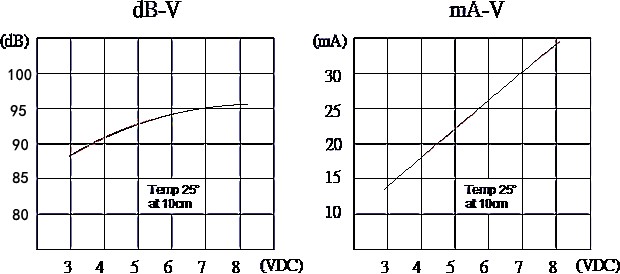

| প্যারামিটার | মান | পরীক্ষার শর্ত |
| রেটেড ভোল্টেজ | 5 V (o-p) | 25 ℃ এ |
| অপারেটিং ভোল্টেজ | 4 - 7 V (o-p) | ক্রমাগত অপারেশন |
| সাউন্ড আউটপুট | ≥ 85 ডিবি | 5 V, 10 সেমি দূরত্বে |
| অনুরণিত ফ্রিকোয়েন্সি | 3000 ± 300 Hz | রেটেড ভোল্টেজে |
| অপারেটিং বর্তমান | ≤ 30 mA | 5 ভি এ |
| অপারেটিং তাপমাত্রা | -30 ℃ ~ +70 ℃ | কার্যকরী |
| স্টোরেজ তাপমাত্রা | -40 ℃ ~ +85 ℃ | অকার্যকর |
| প্যারামিটার | মান |
| মাত্রা (L × W × H) | 9.6 × 9.6 × 5.0 মিমি |
| ওজন | 1.5 গ্রাম |
| হাউজিং উপাদান | কালো এলসিপি |
| সোল্ডারিং তাপমাত্রা (রিফ্লো) | 255 ± 5 °C, 3 s; প্রিহিট 180 °সে, 40-70 সেকেন্ড |
| সোল্ডারিং তাপমাত্রা (তরঙ্গ) | 255 ± 15 °C, 4–6 সেকেন্ড |
| সোল্ডারিং তাপমাত্রা (ম্যানুয়াল) | 360 ± 10 °C, 2–5 সেকেন্ড |
| সর্বোচ্চ রিফ্লো পাস | 3 |
| অপারেটিং তাপমাত্রা | -30 ℃ ~ +70 ℃ |
| স্টোরেজ তাপমাত্রা | -40 ℃ ~ +85 ℃ |
ইন্ডাস্ট্রিয়াল পিএলসি অ্যালার্ম মডিউল — প্রোগ্রামেবল লজিক কন্ট্রোলার এবং মোটর ড্রাইভ সিস্টেমে ফল্ট ইঙ্গিত এবং জরুরী স্টপ সতর্কতা যেখানে 5 V বা 24 V লজিক রেলগুলি মানক এবং ট্রিগারের উপর অবিলম্বে শাব্দ প্রতিক্রিয়া বাধ্যতামূলক
মেডিকেল ডায়াগনস্টিক ইন্সট্রুমেন্টেশন — বেঞ্চটপ বিশ্লেষক, রোগীর মনিটর এবং ডায়ালাইসিস সরঞ্জামগুলিতে সমাপ্তির সংকেত, ত্রুটি সতর্কতা এবং ক্রমাঙ্কন অবস্থা টোন যেখানে ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্য এবং সামঞ্জস্যপূর্ণ আউটপুট নিয়ন্ত্রিত প্রয়োজনীয়তা।
বাণিজ্যিক রেফ্রিজারেশন এবং কোল্ড-চেইন লজিস্টিকস — দরজা-খোলা অ্যালার্ম, তাপমাত্রা লঙ্ঘনের বিজ্ঞপ্তি এবং ওয়াক-ইন ফ্রিজার, ট্রান্সপোর্ট কনটেইনার এবং সাব-জিরো অ্যাম্বিয়েন্ট তাপমাত্রায় কাজ করা ফার্মাসিউটিক্যাল স্টোরেজ ইউনিটগুলিতে কম্প্রেসার ফল্ট অ্যালার্ট।
টেলিকমিউনিকেশন বহিরঙ্গন ঘের — ক্যাবিনেটের অনুপ্রবেশ সনাক্তকরণ, পাওয়ার ব্যর্থতা অ্যালার্ম, এবং বেস স্টেশন রিপিটার এবং নেটওয়ার্ক এজ নোডগুলিতে তাপ ভ্রমণের সতর্কতা যা অনিয়ন্ত্রিত আবহাওয়া পরিস্থিতির সংস্পর্শে আসে
স্বয়ংচালিত অভ্যন্তরীণ সাবসিস্টেম - সিটবেল্ট অনুস্মারক, কী-ইন-ইগনিশন চাইমস, এবং বৈদ্যুতিক গাড়ির যন্ত্র ক্লাস্টার এবং বাণিজ্যিক যানবাহনের কেবিনে চার্জিং স্ট্যাটাস ইঙ্গিত যেখানে 5 V আনুষঙ্গিক বাস প্রচলিত রয়েছে
| ইঞ্জিনিয়ারিং প্রয়োজনীয়তা | MLT-9650Y-5V সুবিধা |
| BOM জটিলতা কমিয়ে দিন | ইন্টিগ্রেটেড অসিলেটর বাহ্যিক ড্রাইভার আইসি, বেস প্রতিরোধক, ফ্লাইব্যাক ডায়োড এবং PWM ফার্মওয়্যার বিকাশকে সরিয়ে দেয় |
| ভোল্টেজের দৃঢ়তা নিশ্চিত করুন | ব্যাটারি স্যাগ, রেগুলেটর টলারেন্স এবং ক্ষণস্থায়ী দমনের জন্য হেডরুম সহ 4-7 V রেঞ্জ 5 V নামমাত্র মিটমাট করে |
| গ্যারান্টি শাব্দ সামঞ্জস্য | ±10% ব্যাচ সহনশীলতার সাথে ফ্যাক্টরি-টিউন করা 3000 Hz অনুরণন; কোনো ড্রাইভার সার্কিট টিউনিং বা প্রতি-ইউনিট ক্রমাঙ্কনের প্রয়োজন নেই |

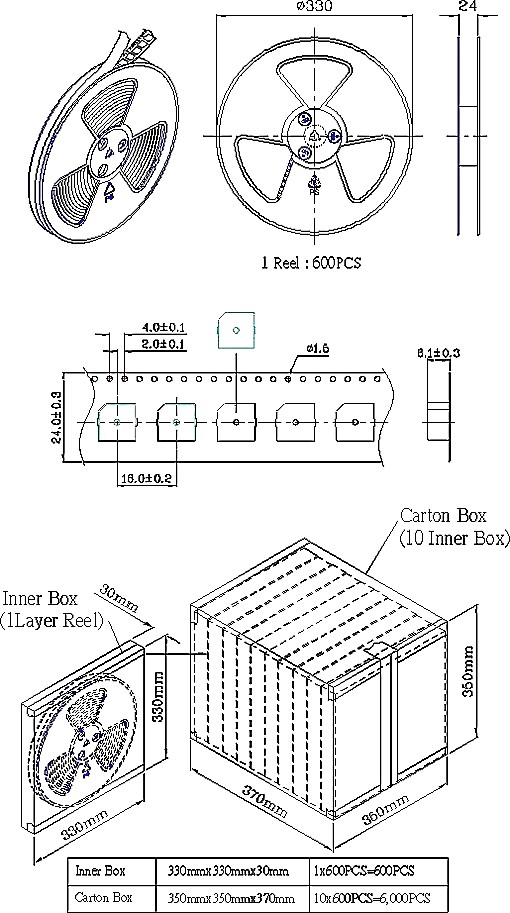

| স্বয়ংক্রিয় SMT সমাবেশ সমর্থন | ভ্যাকুয়াম অগ্রভাগ পিক-আপ সামঞ্জস্য সহ স্ট্যান্ডার্ড টেপ-এবং-রিল প্যাকেজিং; রিফ্লো পিক 255 °সে |
| তাপগতভাবে চ্যালেঞ্জিং পরিবেশে কাজ করুন | -30 °C থেকে +70 °C অপারেটিং পরিসীমা মান ভোক্তা-গ্রেড সীমা ছাড়িয়ে যায়; -40 °C স্টোরেজ কোল্ড-চেইন লজিস্টিক সমর্থন করে |
1.5 গ্রাম ভর শিল্প যন্ত্রপাতি এবং যানবাহন ব্যবহারে সাধারণ কম্পন পরিস্থিতিতে যান্ত্রিক স্থিতিশীলতায় অবদান রাখে। ডায়াফ্রাম সমাবেশ যান্ত্রিক শকের অধীনে সামঞ্জস্যপূর্ণ অ্যাকোস্টিক আউটপুট বজায় রাখে, যখন 5.0 মিমি উচ্চতা দক্ষ 3 kHz অনুরণন তৈরির জন্য পর্যাপ্ত অভ্যন্তরীণ গহ্বরের পরিমাণ প্রদান করে।
MEIDI 9.6*9.6*5mm SMD ম্যাগনেটিক অ্যাক্টিভ বুজার 100% বৈদ্যুতিক এবং অ্যাকোস্টিক ফাংশনাল টেস্টিং সহ স্বয়ংক্রিয় সমাবেশ লাইনে তৈরি করে। প্রতিটি উত্পাদন ব্যাচ ব্যাপক পরিবেশগত এবং যান্ত্রিক চাপ যাচাইয়ের মধ্য দিয়ে যায়:
•উচ্চ-তাপমাত্রার সঞ্চয়স্থান — +80 ± 2 °C তাপমাত্রায় 48 ঘন্টা, তারপরে 2-ঘন্টা পরিবেষ্টিত পুনরুদ্ধার এবং সম্পূর্ণ প্যারামেট্রিক যাচাইকরণ
•নিম্ন-তাপমাত্রার সঞ্চয়স্থান — -30 ± 2 °C তাপমাত্রায় 48 ঘন্টা, তারপরে 2-ঘন্টা পরিবেষ্টিত পুনরুদ্ধার
•থার্মাল শক সাইক্লিং - -30 °C এবং +80 °C এর মধ্যে 5টি চক্র প্রতি চরম প্রতি 30-মিনিট ডোয়েল
•কম্পন প্রতিরোধ — সাইনোসয়েডাল সুইপ 10-55 Hz, 1.0 মিমি প্রশস্ততা, XYZ অক্ষ, 0.5 ঘন্টা ক্রমবর্ধমান
•যান্ত্রিক শক — 10 মিমি শক্ত কাঠের উপর 75 সেমি ফ্রি-ফল ড্রপ, 3টি প্রভাব
•আর্দ্রতা সহনশীলতা — 50 ± 5 °C / 90-95% RH এ 48 ঘন্টা, তারপর 2-ঘন্টা পরিবেষ্টিত পুনরুদ্ধার
• ঝাল তাপ প্রতিরোধের — 2.0 মিমি বডি-টু-সোল্ডার ক্লিয়ারেন্স সহ 10 ± 0.5 সেকেন্ডের জন্য 250 ± 5 °C
নমুনা ব্যাচ পরীক্ষার ডেটা স্পেসিফিকেশনের মধ্যে সামঞ্জস্যপূর্ণ কর্মক্ষমতা নিশ্চিত করে: শব্দ চাপ 94.1--96.1 dB, বর্তমান 24.4--26.4 mA, ফ্রিকোয়েন্সি 2987--3011 Hz (সমস্ত 3000 ± 300 Hz স্পেসিফিকেশনের মধ্যে), শূন্য মাত্রিক বা পোলারিটি ত্রুটি সহ।
প্রশ্ন 1: MLT-9650Y-5V কি সরাসরি একটি 3.3 V মাইক্রোকন্ট্রোলার GPIO থেকে চালিত হতে পারে?
না। সর্বনিম্ন অপারেটিং ভোল্টেজ হল 4 V, এবং 3.3 V গ্যারান্টিযুক্ত কার্যকরী থ্রেশহোল্ডের নীচে পড়ে। যদিও বাজারটি কম আউটপুট তৈরি করতে পারে বা সম্পূর্ণরূপে 3.3 V এ দোলাতে ব্যর্থ হতে পারে, নির্ভরযোগ্য অপারেশনের জন্য ন্যূনতম 4 V সরবরাহ প্রয়োজন। 3.3 V সিস্টেমের জন্য, একটি 5 V বুস্ট কনভার্টার বিবেচনা করুন বা MEIDI পোর্টফোলিও থেকে একটি 3 V-রেটযুক্ত সক্রিয় বুজার নির্বাচন করুন৷
প্রশ্ন 2: সর্বোচ্চ রেট ভোল্টেজে ক্রমাগত অপারেশনের অধীনে শাব্দ জীবনকাল কী?
ইন্টিগ্রেটেড অসিলেটর এবং ইলেক্ট্রোম্যাগনেটিক ট্রান্সডুসার 5 V এবং 25 ° সে অ্যাম্বিয়েন্টে একটানা অপারেশনের জন্য যোগ্য। লাইফটাইম অ্যালার্ম অ্যাপ্লিকেশানগুলির সাধারণ বিরতিমূলক ডিউটি চক্রের অধীনে প্রসারিত হয়। নির্দিষ্ট আজীবন ডেটার জন্য কারখানায় যোগাযোগ করুন। অবিচ্ছিন্ন-টোন অ্যাপ্লিকেশনগুলির জন্য যেমন জরুরি উচ্ছেদ সংকেত, তাপ সঞ্চয় রোধ করার জন্য ঘেরের তাপ ব্যবস্থাপনা বিবেচনা করা উচিত।
প্রশ্ন 3: বাহ্যিকভাবে চালিত প্যাসিভ বাজারের তুলনায় ইন্টিগ্রেটেড অসিলেটর কীভাবে ইলেক্ট্রোম্যাগনেটিক সামঞ্জস্যকে প্রভাবিত করে?
অভ্যন্তরীণ অসিলেটর নিয়ন্ত্রিত উত্থান এবং পতনের সময় সহ একটি নির্দিষ্ট 3000 Hz-এ কাজ করে, যা প্রাথমিকভাবে বিজোড় হারমোনিক্স (9 kHz, 15 kHz, ইত্যাদি) পর্যন্ত সীমাবদ্ধ পূর্বাভাসযোগ্য সুরেলা বিষয়বস্তু তৈরি করে যা সাধারণত পরিচালিত এবং বিকিরিত নির্গমন পরীক্ষা ব্যান্ডের বাইরে পড়ে। PWM-চালিত প্যাসিভ বাজারের বিপরীতে যেখানে স্যুইচিং শব্দ ড্রাইভার সার্কিট লেআউট, গেট ড্রাইভ প্রতিবন্ধকতা এবং PCB রাউটিং এর উপর নির্ভর করে, MLT-9650Y-5V ন্যূনতম উচ্চ-ফ্রিকোয়েন্সি বিষয়বস্তু সহ একটি সামঞ্জস্যপূর্ণ বৈদ্যুতিক লোড উপস্থাপন করে, যার ফলে সাধারণত কম EMC নির্গমন হয় এবং সহজে পরীক্ষা করা হয়।
প্রশ্ন 4: 5.0 মিমি উচ্চতার প্রোফাইলে কোন ঘের নকশা বিবেচনা প্রযোজ্য?
5.0 মিমি দৈহিক উচ্চতার জন্য পিসিবি পৃষ্ঠের উপরে পর্যাপ্ত অবরোধহীন ক্লিয়ারেন্স প্রয়োজন যাতে শাব্দিক বাধা রোধ করা যায়। কাছাকাছি পৃষ্ঠ বা উপাদানগুলি থেকে শব্দ চাপের অবক্ষয় এড়াতে সাউন্ড অ্যাপারচারের উপরে অতিরিক্ত ক্লিয়ারেন্স বাঞ্ছনীয়। grilles বা ঝিল্লি সঙ্গে ঘের জন্য, শাব্দ প্রতিবন্ধকতা ম্যাচিং মূল্যায়ন করা উচিত; ঘন জাল আউটপুট হ্রাস করতে পারে। 9.6 মিমি বর্গ ফুটপ্রিন্ট স্ট্যান্ডার্ড 1.6 মিমি FR4 সাবস্ট্রেটে স্থিতিশীল যান্ত্রিক মাউন্টিং প্রদান করে।
প্রশ্ন 5: OEM পরিবর্তনগুলি যেমন কাস্টম টেপ-এন্ড-রিল প্যাকেজিং বা বিকল্প পিন কনফিগারেশনগুলি সমর্থিত?
হ্যাঁ। MEIDI পরিবর্তিত টেপ-এব-রিল স্পেসিফিকেশন, বিকল্প প্যাকেজিং পরিমাণ এবং উচ্চ-ভলিউম অর্ডারের জন্য কাস্টম লেবেলিং সহ OEM কাস্টমাইজেশন সমর্থন করে। থ্রু-হোল রূপান্তরের জন্য লিড ফর্ম পরিবর্তনগুলি SMD MLT-9650Y-5V-এর জন্য প্রযোজ্য নয়, তবে কাস্টম সোল্ডার পেস্ট স্টেনসিল সুপারিশ এবং রিফ্লো প্রোফাইল নির্দেশিকা অ্যাপ্লিকেশন ইঞ্জিনিয়ারিংয়ের মাধ্যমে উপলব্ধ। ন্যূনতম অর্ডার পরিমাণ এবং সীসা সময় পরিবর্তন সুযোগ দ্বারা পরিবর্তিত হয়.
প্রযুক্তিগত ডেটাশিট, CAD পদচিহ্ন, নমুনা অনুরোধ, বা MLT-9650Y-5V-এর জন্য OEM একীকরণ নির্দেশিকা জন্য, MEIDI ইঞ্জিনিয়ারিং সহায়তার সাথে যোগাযোগ করুন।
MEIDI অ্যাপ্লিকেশন ইঞ্জিনিয়ারিং সাধারণত এক ব্যবসায়িক দিনের মধ্যে প্রযুক্তিগত অনুসন্ধানের উত্তর দেয়
